第1篇一、工程概况本项目为某城市给水工程，主要包括水源地取水、净水厂建设、输水管道铺设等工程。
为确保工程顺利进行，根据国家相关法律法规和行业标准，特制定本临时用电施工方案。
二、施工方案原则1. 安全第一：严格遵守国家电力安全法规，确保施工过程中人员和设备安全。
2. 节约用电：合理规划用电负荷，提高用电效率，减少能源浪费。
3. 方便施工：临时用电设施应满足施工需求，便于安装、维护和拆除。
4. 环境保护：临时用电设施应尽量减少对周围环境的影响。
三、施工范围及内容1. 施工范围：包括水源地取水、净水厂建设、输水管道铺设等施工现场。
2. 施工内容：- 临时配电箱、电缆、电缆桥架、接地装置等设施的安装、调试与维护。
- 施工现场用电负荷的计算与分配。
- 临时用电设备的选型与采购。
- 临时用电工程的安全技术交底。
四、施工组织及人员1. 施工组织：- 成立临时用电施工小组，负责临时用电工程的组织实施。
- 明确各成员职责，确保施工顺利进行。
- 制定施工进度计划，合理安排施工任务。
2. 人员配置：- 临时用电施工小组由电气工程师、电工、安全员等组成。
- 电气工程师负责临时用电工程的设计、施工及验收。
- 电工负责临时用电设施的安装、调试与维护。
- 安全员负责施工现场的安全监督与管理。
五、施工材料及设备1. 施工材料：- 电缆：根据施工现场用电负荷及电压等级，选用符合国家标准的电缆。
- 配电箱：选用符合国家标准的配电箱，具有短路、过载、漏电保护功能。
- 电缆桥架：选用符合国家标准的电缆桥架，确保电缆敷设安全。
- 接地装置：选用符合国家标准的接地装置，确保接地电阻符合要求。
2. 施工设备：- 电工工具：扳手、螺丝刀、电工刀、绝缘胶带等。
- 测量工具：万用表、接地电阻测试仪等。
- 维护工具：电线剥皮器、剥线钳、电缆剪等。
六、施工步骤及方法1. 施工步骤：- 施工前准备：熟悉施工现场情况，了解用电负荷，制定临时用电施工方案。
临时用电、用水管理规定范文第一章总则第一条为了规范临时用电、用水活动，保障用电、用水安全，节约资源，保护环境，制定本管理规定。
第二条临时用电、用水是指非固定和临时性的用电、用水需求，包括但不限于临时活动、临时建筑、临时工地等。
第三条本管理规定适用于临时用电、用水活动，适用范围包括但不限于居民区、商业区、工业区等各类地区。
第四章临时用电管理规定第五条临时用电应按照国家和地方有关规定和标准进行安全接入，并经过相关部门的验收。
临时用电设备、线路的安装要符合电气安装规范，电线电缆要防蟒鼠、鼠鼠、冰蟒等啮害。
第六条临时用电设备要设立防雷装置，使用电缆要加装金属抗干扰层，防止雷击和电磁干扰。
第七条临时用电线路要设置隔离开关、漏电保护器等安全保护装置，确保用电安全。
第八条临时用电设备使用过程中，要进行定期检查和维护，发现问题要及时修理或更换。
第九条临时用电设备的拆除应委托专业人员进行，确保电气设备和线路的安全。
第十条临时用电设备的停电、开启应由专人负责，确保用电安全。
第十一条临时用电设备使用完毕后，应及时撤除，确保不对环境造成污染和垃圾的产生。
第十二章临时用水管理规定第十三条临时用水应按照国家和地方有关规定的水质标准和用水标准进行供应。
第十四条临时用水设备的安装应符合水质和用水标准，必要时应提供水质检测证明。
第十五条临时用水设备的维护和保养要定期进行，确保供水质量。
第十六条临时用水设备的停水、开启应由专人负责，确保用水安全。
第十七条临时用水设备使用完毕后，应及时关闭水源，防止水资源的浪费。
第十八条临时用水设备的拆除应委托专业人员进行，确保不对环境造成污染。
第十九条临时用水设备的管理要确保供水安全、环保和合理使用。
第二十条临时用水采取计量方式供应，按实际用水量收取费用。
第二十一条临时用水费用的收取应按照相关规定和程序进行，确保公平、公正。
第二十二章监督检查和处罚措施第二十三条监督检查部门应定期对临时用电、用水设施进行检查，发现问题及时处理。
雨水泵站､污水泵站､中水站临时用电专项施工方案1､编制依据:1.1工程施工组织设计1.2《施工现场临时用电安全技术规范(JGJ46-88)》2､工程概况:大港油田职工住宅大系统配套工程包括雨､污水泵站以及中水泵站工程｡其中雨水泵站采用SMW工法作为支护方案,中水泵站采用钢板桩支护｡由于SMW 工法用电功率高达480kw,因此本方案仅针对SMW工法以外的施工现场临时用电｡3､各施工现场主要机械设备表4､各施工现场用电负荷计算总用电量P总=1.05~1.10[K机×(∑P机)/COSΦ+K焊×∑P焊+K照×∑P照] 式中: P总——供电设备总需要容量(KV A)P机——电动机额定功率(KW)P焊——电焊机额定功率(KV A)P照——施工照明用电总功率(KW)COSΦ——功率因数K——需要系数其中:P机､P焊､P照详见施工现场主要机械设备表查表:K机=0.5K焊=0.6K照=1.0COSΦ=0.7ΣP机=75.5ΣP焊=18ΣP照=25经计算总用电量:P总=1.1×(0.5×105.5/0.7+18×0.6+25×1)=122.27 KV A｡5､电路设计:变压器在山西五建施工场区内,从变压器下设配电箱至施工现场总共320m,线路采用埋地的带铠3×150+2×70的铜芯线,在施工现场,按现场平面图的标示安装总配电箱位置,平面布置图见图1｡电缆按规范要求施工,施工现场用的所有的配电箱及设施采用TN-S系统供电,五线到位,零线､地线分别设置｡A级电源箱必须做重复接地,重复接地的电阻不大于4Ω｡总配电箱引出3路,分别满足雨水泵站､中水泵站､材料预制场及营地设备用电｡图1､施工现场平面布置图6､配电箱和开关箱设计:(1)施工现场实行三级配电二级保护｡｡(2)总配电柜(箱)内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关｡(3)分箱内总开关用带过流保护的自动空气开关,分路开关用带熔丝的刀闸或漏电开关｡(4)各台用电设备有各自专用开关箱,实行“一机一闸一漏一箱”制,严禁一闸多用｡(5)合理选择漏电开关的脱扣整定电流及动作电流,开关箱内漏电开关的漏电电流小于30Ma,动作时间小于0.1S｡(6)所有配电箱､开关箱均编号并作出分路标记｡7､接地以及接零:(1)接地:整个系统采用TN-S系统,除在变压器中性点直接接地外,在配电室､塔吊､电梯和电缆终端外都做重复接地,其阻值R≤10Ω｡其做法用5×50镀锌角钢或Ф50镀锌钢管2.5米长,间距5米3根打入地下0.8米,用Ф12镀锌元钢或4×40镀锌扁钢电焊连接于TN-S保护系统｡8､安全用电技术措施(1)本系统采用三相五线制配电TN——C——S接线保护系统｡电缆干线采用埋地敷设,过路､通道处穿套管｡(2)保护零线必须在配电线路中间处和末端增做重复接地,不少于三组｡(4)配电箱､开关箱必须铁制防雨､防尘固定在易操作维修地方,距地面高度大于1300mm｡小于1500mm,移动式应大于600mm｡(5)配电系统采用“三级配电”､“二级保护”开关箱为一机一闸一箱一保护｡漏电保护器应设在开关箱电源隔离开关的负荷侧,其额定漏电动作电流应配备,开关箱内漏电开关的额定漏电动作不应大于30mA,动作时间应小于0.1S,潜水泵､手持电动工具使用的漏电开关,其额定动作电流不大于15mA,动作时间应小于0.1S｡(6)临时用电接地电阻值每季度进行一次复测,漏电保护器定期每周检测一次,值班电工做好检查维修记录｡9､电气防火措施:(1)所有配电箱采用铁板或优质绝缘材料制作,开关电器按规定紧固在电器安装板上,不得歪斜､松动,箱内不得有杂物｡(2)配电室能自然通风,电箱四周必须有1米通道并应采取防止雨雪和动物出入措施｡(3)健立健全防火制度｡成立义务防火队,建立定期培训制度､定期检查制度｡(4)在配电室及木工加工区,合理配置灭火器具,设专人负责制度｡在临电系统未完成之前,前期采用75kw发电机发电施工｡10､施工现场临时用电(施工设备用具安装)临时用电必须按照《施工现场临时用电安全技术规范》JCJ46-2005(1)移动设备供电实施“一机､一闸､一箱､一保”(2)配电箱内漏电保护器要有年检合格证和使用合格的电器｡(3)配电箱､开关箱外形结构能防雨防尘,箱门配销并有专人负责｡(4)特种设备操作工等持证上岗｡(5)进入施工现场的施工人员劳保穿戴整齐｡(6)电焊机进出线要有防雨罩一次､二次线要符合规范要求,电焊机使用合格的接地导线｡(7)施工现场悬抬相关的制度､操作规程､安全通道警示标志牌｡(8)现场有安全专职人员负责｡(9)施工现场设置“五牌一图”,按平面布置设置消防通道,消防水源配备消防设施和灭火器材,并有消防制度和专人负责｡。

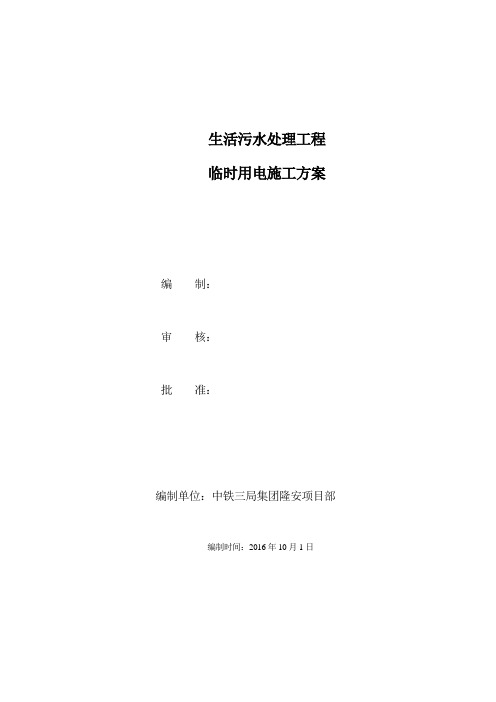

生活污水处理工程临时用电施工方案编制：审核：批准：编制单位：中铁三局集团隆安项目部编制时间：2016年10月1日临时用电施工方案一、工程概况：1、建筑概况本工程建筑面积：133㎡。
主要建筑高度3.6m,设计年限为50年，建筑耐火等级为一级。
设计标高±0.000m相对于绝对标高总平面图，室内外高差0.300m。
所有阳角均作1:2.5水泥砂浆20厚护角，遇洞口时抹过墙角各100mm，遇门窗洞口时一侧抹过100mm，另一侧压入框料灰口线内。
其高度在门窗处为门窗的高度，在洞口为通高。
地面向地沟找坡i=1%.外窗采用80系列白框白玻平开钢窗，窗户均按外墙中心线安装。
室外台阶散水均在主体完工后施工，台阶向外找1%坡，散水找5%坡，散水宽度1200mm。
凡墙内预埋木件均不能用热沥青做防腐剂，预埋铁件刷红丹防锈漆两道。
所有内门均刷浅灰色油漆一底两面。
2、结构概况本工程建筑设计等级为二级，主体结构设计使用年限为50年。
抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第二组设计。
基础垫层采用C15耐腐蚀素混凝土，条基、圈梁、构造柱、屋面采用C25混凝土，设备基础采用C20混凝土。
±0.000m 以下墙体采用MU10机制土砖，M7.5水泥砂浆砌筑。
±0.000m以上墙体采用MU10机制土砖，M7.5混合砂浆砌筑。
钢筋采用HPB235钢筋（Ⅰ级钢筋，fy=210N/mm）、HRB335（Ⅱ级钢筋，fy=300N/mm）。
钢板和型钢采用Q235B。
钢筋保护层：板为15mm、梁柱为25mm、基础为30mm。
构造柱截面为240mm×240mm。
二、工程施工机械的配备施工机械配备计划根据工程施工进度需要，结合本工程特点，本工程拟配上列机械设备方能满足工程进度需要。
三、临时用电线路布置：根据现场用电设备分布情况，采取以下配分路送电方案：1、动力用电配送：第1路供应钢筋加工场地用电；第2路供应木工加工场地用电；第3路供应施工场地龙门架用电第4路供应楼层施工临时用电2、照明用电配送第1路门口西侧工人住房照明配电线路。
目录第一章概述 (3)1.1 编制依据 (3)1.2 工程概况 (3)1.3 施工组织机构图 (4)第二章施工临时用电设计 (4)2.1配电原则 (4)2.2 配电箱设置原则 (5)2.3配电箱内电气装置的设置及安装 (5)第三章工程用电特点及危险源分析 (7)3.1临时用电危险源存在于以下几方面 (7)3.2总负荷和总电流用量分析 (7)第四章安全用电措施 (7)4.1现场临时用电操作和运作制度 (7)4.2接地与防雷措施 (8)4.3配电箱及开关箱的安全措施 (8)第五章用电安全监控和消防制度 (12)5.1本工程的危险源及安全监控点 (12)5.2巡检制度 (13)5.3发生触电的紧急措施 (13)5.4发电机、施工现场 (13)第六章安全用电防火措施 (13)6.1 电气线路过负荷引起火灾 (13)6.2 线路短路引起火灾 (13)6.3 接触电阻过大引起火灾 (13)6.4 发电机、电动机等设备运行故障引起火灾 (14)6.5 电热设备、照灯具使用不当引起火灾 (14)6.6 电弧、电火花引起火灾 (14)第七章电工操作规程 (14)第八章安全用电组织措施 (14)8.1 建立技术档案 (14)8.2 建立技术交底制度 (15)8.3 建立安全检测制度 (15)8.4 建立电气维修制度 (15)8.5 建立工程拆除制度 (15)8.6 建立安全检查和评估制度 (15)8.7 建立安全用电责任制 (15)8.8 建立安全教育和培训制度 (15)第一章概述1.1 编制依据1、《低压配电设计规范》GB50054-95中国建筑工业出版社；2、《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社；3、《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社；4、《供配电系统设计规范》GB50052-95中国建筑工业出版社；5、《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社；1.2 工程概况南京市污水处理厂-工程是南京市高新区产业四期总体规划中的污水处理厂，主要服务范围为部分盘城片区、部分高新区新产业开发区三期和部分高新区新产业四期，总占地面积为105.3亩，总建设规模：总规模4.5×104m3/d，-处理规模2.5×104m3/d包括土建结构及桩基工程，主要工程项目如表1.1-1所列：主要工程项目一览表序号名称数量1 粗格栅及提升泵房1座2 细格栅及旋流沉砂池1座3 调节水解池1座4 倒置A2/0生物反应池1座5 终沉池配水井1座6 终沉池2座7 转盘滤池1座8 接触池1座9 回流及剩余污泥泵房1座10 污泥浓缩池1座11 污泥综合处理车间1栋12 加氯间1栋13 鼓风机房及变配电室1栋14 综合办公楼1栋15 传达室、大门 1座 16生物除臭池厂家整套现场施工用电主要分为动力用电和照明用电，动力用电主要是施工现场机具用电，总体用电最高峰是在桩基施工，及软基处理施工过程中；照明用电主要集中在临时围挡和办公区照明用电。
污水处理厂设备安装及调试工程工地临时用电方案批准：2007年7月11日编制：审核：打字：文字校对:目录一、工程概况和工程特点二、临时用电方案编制依据三、临时用电的管理制度四、配电箱位置的选择五、实际用电安排六、各类用电设备负荷计算七、负荷分配及导线选择八、防雷及接地九、安全用电技术措施十、电气防火措施一、工程概况和工程特点1、工程概况为改善水环境质量,保护三峡库区水环境,促进环境保护与经济建设的同步协调发展.本工程为：2万m3/d 污水预处理站一座，站址位于。
2、工程特点工艺设备安装技术要求较高。
该工程将大量采用国内外先进设备、仪器仪表以及自控系统。
设备安装精度的控制对单机调试至关重要,仪器仪表以及自控系统对联动调试至关重要,整个污水处理厂安装调试合格后将实现自动化管理。
3、工期短,工作量大。
安装工期短,因此须制定合理的设备进场计划和施工计划，安排好工期，才能完成合同内容。
4、配合协调多由于许多设备、管道、电气的预留、预埋都由土建完成，因此与土建密切配合对工程按期完成尤为关键；与电业局配合才能完成试车。
5、露天作业多，受天气影响大从目前工期来看,施工高峰期正值7，8，9酷暑季节，氧化沟，粗细格栅，沉淀池，接触消毒池,厂坪等安装工程均处于露天作业，受气候影响大.因此施工过程中必须采取防晒、防雨措施确保工期目标实现.二、临时用电方案编制依据1、严格执行《施工现场临时用电安全技术规范》（JGJ46—2005）和《质量、环境和职业健康安全管理一体化标准》。
2、根据现场的机具用电量，配置相应的配电箱和各级开关,保障安全供电。
三、临时用电的管理制度1、维护临时用电的电工必须按国家现行标准考试合格后，持证上岗；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
2、临时线路中安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成,并应有人监护。
3、施工现场临时用电必须建立安全技术档案。
4、临时用电工程定期检查按分部、分项进行，对安全隐患必须及时处理，并应履行安全复查验收手续.四、配电箱位置的选择1、应设置在无灰尘、无蒸汽、无腐蚀介质及无振动的地方，并应采取防止雨雪和小动物出入的措施;2、不影响土建的施工，四周排水通畅；3、位置相对固定,不会频繁的移动，给施工带来不便。
深圳市南山污水处理厂提标改造工程施工临时用电组织设计编号：_______________________审批：________上海市政建设深圳市南山污水处理厂提标改造工程工程经理部2021年12月16日深圳市南山污水处理厂提标改造工程施工临时用电组织设计目录第一节编制依据 0第二节工程概况 0第三节现场用电管理组织体系 (1)一、用电管理组织机构 (1)二、电工根本要求 (1)第四节施工临时用电设计 (2)一、供电系统的布置及方式 (2)二、突发停电应急措施 (3)第五节施工临时用电负荷设计 (3)一、施工条件 (4)二、设计内容和步骤 (5)三、绘制临时供电施工图 (20)四、平安用电技术措施 (28)五、平安用电防火措施 (40)六、防雷装置设计 (43)七、接地装置设计 (43)深圳市南山污水处理厂提标改造工程施工临时用电组织设计本工程由深圳市水务〔集团〕投资建设，中国市政工程中南设计研究总院设计，深圳市地质建设工程公司负责勘察；深圳市甘泉建设监理监理，上海市政建设组织施工。
第一节编制依据计算依据：1、?施工现场临时用电平安技术标准?JGJ46-20052、?低压配电设计标准?GB50054-20213、?建筑工程施工现场供电平安标准?GB50194-20214、?通用用电设备配电设计标准?GB50055-20215、?供配电系统设计标准?GB50052-20216、?建筑施工平安检查标准?JGJ59-2021第二节工程概况公顷，效劳范围面积103km2，涵盖福田区、南山区和前海合作区。
本工程位于南山污水厂西厂区。
污水厂厂址为深圳市南山区月亮湾大道2099号，位于月亮湾大道与沿江高速交汇处，厂址被沿江高速一分为二，公顷，现状厂址标高在4.8～6.8m之间。
提标改造内容：建设内容包括MUCT生化池、紫外线消毒池以及排海泵房改造，新建中间提升泵房、加药间以及高效澄清池等。
预处理系统本次暂缓建设，与二期扩建工程及厂区景观改造同步建设。
污水处理厂提标改造工程项目编制人 职务（职称）审核人 职务（职称）批准人 职务（职称）临时用电施工方案2020年10月目录一、编制依据： (1)二、施工条件 (1)1、施工机具 (1)2、供电系统设置 (2)三、设计内容和步骤 (3)1、确定用电负荷： (3)2、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:53、2号干线线路上导线截面及分配箱、开关箱内电气设备选择：. 134、3号干线线路上导线截面及分配箱、开关箱内电气设备选择：.205、选择总箱的进线截面及进线开关： (29)四、安全用电技术措施 (30)1、安全用电技术措施 (30)2、安全用电组织措施 (43)五、安全用电防火措施 (44)1、施工现场发生火灾的主要原因 (44)2、预防电气火灾的措施 (44)六、防雷装置设计 (46)七、接地装置设计 (46)一、编制依据:1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、施工条件1、施工机具总配电箱12、供电系统设置总配电箱2三、设计内容和步骤[1]、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设1个配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。
布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻RW4Q。
总配电箱用电计算：1、确定用电负荷：34总的有功功率P”=KxX X P,-=0. 95 X(3+4. 55+1. 95+0. 3+9. 86+0. 75+1. 95+4. 55+1. 95+0. 3+9. 86+0. 75+1. 95+3+0. 19+4.55 +1. 95+0. 3+9. 86+0. 75+1. 95)=61. 061kW总的无功功率ZxX SQ JS=0.95X(2. 25+4. 64+1. 99+0. 35+13. 15+1. 14+2. 6+4. 64+1. 99+0. 35+13. 15+1. 14+2. 6+3. 06+0 .14+4. 64+1. 99+0. 35+13. 15+1. 14+2. 6)=73. 209kvar总的视在功率S”=(P；+Q；)勇=(61. 06F+73. 209') "=95. 331kVA总的计算电流计算I JS=S JS/(1. 732XU e) =95. 331/(1. 732X0. 38)=144. 845A2、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
一、工程概况和工程特点1.1 项目名称：项目位置：业主名称：设计单位：工程规模：在第？？污水处理厂一期工程（20 万m3/d 二级生物处理）的基础上，增加10万m3/d的二级生物处理系统，使旱季污水处理总规模达到30万m3/d 12 工程质量、工期要求及工艺介绍1.2.1 工程质量、工期要求1.2.1.1 质量要求: 合格工程争创国家优良工程1.2.1.2 工期要求: 满足招标文件要求90 天完成交货、安装及调试。
1.3 工程施工特点：2.3.1 工期短、时间紧、任务重：该污水处理厂机电设备工程本次招标主要包括新建生物反应池、二沉池、原鼓风机房、污泥脱水间等单位工程的管道、电气、自动化控制系统及设备供货、安装调试。
从招标技术规定及图纸资料看，施工工作量大、任务十分繁重，而交货、安装及调试工期共 3 个月。
为此，必须采取在施工准备阶段编制好总的施工进度网络计划及施工技术措施，增大劳动力和技术装备的投入，在施工中严格按有关规程、规范合理组织流水交叉作业，严格控制关键工序等措施，以此来保证在规定的工期内完成该工程全部安装及调试任务。
1.3.2 土建、安装交叉作业频繁，安全管理难度大：由于本工程工期短、时间紧、任务重的矛盾十分突出，在土建施工队伍承建土建工程中，安装施工单位需配合预留、预埋及核对预埋件、孔洞、设备基础等的位置、标高相关尺寸。
而参加施工的各单位都要抢时间、赶任务、保工期，在施工作业面上必然存在矛盾和冲突。
这样一来，不仅给土建、安装等施工带来较大困难，同时也加大了安全管理难度。
因此，在防止高空坠落、物体打击等安全管理工作中要加强协调配合工作，施工中强化安全管理，加强职工安全教育，并结合现场施工实际情况，制定完善有针对性的安全保护措施。
采取各种办法加强对职工的安全防范，且在施工前对有关施工作业人员进行安全技术交底，以确保安全施工。
1.3.3 室外施工作业多，受气候影响较大：从招标图纸资料看，工程量最大的生物反应池和二沉池安装工程全部在室外进行,受天气气候影响较大, 为此在工期短、任务重的情况下，为确保工期，必须组织工作合理、工作安排紧凑，并制定有针对性的施工措施，确保施工顺利进行。
目录一、工程概况二、施工用电计划三、配电布置四、安全用电技术措施五、现场用电平面布置图附后一、工程概况南京化工园博瑞德水务有限公司南京化工园玉带污水处理厂工程由江苏东华市政工程设计有限公司设计的，本标段包括招标内容按建设单位提供的图纸，在现有场地（已完成管桩施工）完成水池、辅助及管理用房、地埋线管井、设备基础、围堰、碎石地坪、道路等施工，主要建筑物有：生化池、排放池、调节事故池、高密度澄清池、二沉池及污泥回流池、污泥池、集水池施工，鼓风机房及变电所、污泥脱水干化间维修间/仓库、管理用房、门卫及大门设施等。
本工程位于南京市化工园区玉带片区。
建筑结构形式主要为钢筋混凝土结构及混凝土框架结构，池类构筑物采用预应力管桩（不在施工范围内）为建筑物基础形式为独立基础承台，抗震设防分类为重点设防类乙类；抗震等级为框架结构二级；设计使用年限50年。
建筑耐火等级为二级。
抗震设防烈度为7度。
工程参与单位：建设单位：南京化工园博瑞德水务有限公司设计单位：江苏东华市政工程设计有限公司监理单位：江苏金丰华工程监理咨询有限公司施工单位：中国化学工程第十四建设有限公司施工条件：业主在施工现场变电所提供630KW电源接口一个。
二、施工用电计划（一）、主体施工区域根据主体施工阶段计算现场总用电量，用电高峰阶段施工机械见下表：1、施工阶段用电机械设备配备2、施工阶段用电焊机及电焊设备配备3、施工现场照明灯具配备4、用电负荷计算采用需要系数法进行负荷计算，公式为S sh = 1.05~1.1【K1(ΣP1/cos Φ+K2ΣP2+ΣP3)】由公式求得施工现场设备用电量后，即为施工现场所需供电总容量S Z ≥S SH式中：S Z —施工现场供电所需总容量（KW ）S sh —施工现场供电所需总容量（KW ）ΣP1—施工现场用电机械额定功率之和（KW ）ΣP2—施工现场焊机额定功率之和（KW ）ΣP3—施工现场照明容量之和（KW ）1.05~1.1—损失系数η—电动机功率系数，一般为0.85K1—电动机同时使用系数，10台以内取0.7,10~30台取0.6,30台以上取0.5K2—电焊机同时使用系数，3~10台取0.6,10台以上取0.5 cos Φ—电动机功率因数，施工现场一般取0.65~0.75根据公式得S sh =1.1*{0.6*（506/0.7）+0.6*170+22}=315.612KW电流为：I 总= S sh /√3U=315.612/(1.732*0.38)=479.66(A)业主提供500A 电源接口，可以满足施工现场用电要求。
（二）、项目部生活、办公区域用电计划根据主体施工阶段计算现场总用电量，用电高峰阶段施工机械见下表：1、办公区及生活区用电高峰阶段2、用电负荷计算采用需要系数法进行负荷计算，公式为S sh = 1.05~1.1【K1(ΣP1/cos Φ+K2ΣP2+ΣP3)】由公式求得施工现场设备用电量后，即为施工现场所需供电总容量S Z ≥S SH式中：S Z —施工现场供电所需总容量（KW ）S sh —施工现场供电所需总容量（KW ）ΣP1—施工现场用电机械额定功率之和（KW ）ΣP2—施工现场焊机额定功率之和（KW ）ΣP3—施工现场照明容量之和（KW ）1.05~1.1—损失系数η—电动机功率系数，一般为0.85K1—电动机同时使用系数，10台以内取0.7,10~30台取0.6,30台以上取0.5K2—电焊机同时使用系数，3~10台取0.6,10台以上取0.5 cos Φ—电动机功率因数，施工现场一般取0.65~0.75根据公式得S=1.1*{0*（26/0.75）+0*340+119.8}=131.78KWsh/√3U=131.78/(1.732*0.38)=199(A)电流为：I总= Ssh业主提供250A电源接口，可以满足办公区及生活区用电要求。
三、配电布置施工现场按“三级配电、两级保护”的要求临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置采用如下方式：现场施工区域用电从厂区中心变电所接入，横穿东二路、厂区道路至中心变，沿电缆沟引致配电箱。
办公区、生活区用电从堆场附近变电所接入，沿后堆场道路引致配电箱。
临时用电布置详图见附页。
四、安全用电技术措施临时用电安全技术措施包括两个方面的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。
安全用电措施应包括下列内容。
1、安全用电技术措施(1)保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。
它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。
这时只要适当控制接地电阻(一般不大于4Ω)，就可减少触电事故发生。
但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。
因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4Ω。
(2)保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。
它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。
其供电系统为接零保护系统，即TN系统。
2)TN-S供电系统。
它是把工作零线N和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。
它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。
应该特别指出，PE线不许断线。
在供电末端应将PE线做重复接地。
不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。
因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
(3)设置漏电保护器1)施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
4)漏电保护器的选择应符合国标GB6829—86《漏电电流动作保护器(剩余电流动作保护器)》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。
其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0．1s。
(4)安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。
我国国家标准GB3805--83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V五种。
同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。
对下列特殊场所应使用安全电压照明器：1)导电灰尘或灯具离地面高度低于2.m等场所的照明，电源电压应不大于36V。
2)在潮湿和易触及带电体场所的照明电源电压不得大于24V。
3)在特别潮湿的场所，导电良好的地面、金属容器内工作的照明电源电压不得大于12V。
(5)电气设备的设置应符合下列要求1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。
2)动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
3)开关箱应由末级分配电箱配电。
开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。
4)总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5)配电箱、开关箱应装设在干燥、通风及常温场所。
不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。
也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。
配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。
6)配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。
固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。
移动式分配电箱、开关箱的下皮与地面的垂直距离为0.6～1.5m。
配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于重0．5mm。
7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
(6)电气设备的安装1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。
2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。
并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
3)配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设.4)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。
各种仪表之间的连接线应使用截面不小于2．5mm2的绝缘铜芯导线，导线接头不得松动，不得有外露带电部分。
5)各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。
6)配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。
7)导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔著除外)。
如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。
(7)电气设备的防护1)在建工程不得在高、低压线路上方施工，高低压线路上方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
2)施工时各种架具的边缘与埋地线路的边线之间必须保持安全操作距离。
3)施工现场的机动车道与埋地线路交叉时，使用套管保护埋于地下。
4)对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。
