RIFA(PEH200UV468NM)直流滤波电容器特点介绍

滤波电容滤波电容的特点一、什么是滤波电容安装在整流电路两端用以降低交流脉动波纹系数提上升效平滑直流输出的一种储能器件，通常把这种器件称其为滤波电容。

由于滤波电路要求储能电容有较大电容量。

所以，绝大多数滤波电路使用电解电容。

电解电容由于其使用电解质作为电极（负极）而得名。

电解电容的一端为正极，另一端为负极，不能接反。

正极端连接在整流输出电路的正端，负极连接在电路的负端。

在全部需要将交流电转换为直流电的电路中，设置滤波电容会使电子电路的工作性能更加稳定，同时也降低了交变脉动波纹对电子电路的干扰。

滤波电容在电路中的符号一般用“C“表示，电容量应依据负载电阻和输出电流大小来确定。

当滤波电容达到肯定容量后，加大电容容量反而会对其他一些指标产生有害影响。

二、滤波电容的特点1、温升低谐波滤波器回路由电容器串联电抗器构成，在某一谐波阶次形成最低阻抗，用以汲取大量谐波电流，电容器的质量会影响谐波滤波器的稳定汲取效果，电容器的使用寿命跟温度有很大的关系，温度越高寿命越低，滤波全膜电容器具有温升低等特点，可以保证其使用寿命。

2、损耗低介质损耗角正切值（tgδ）：≤0.0003。

3、安全性符合GB、IEC标准，内部单体电容器均附装保护装置；当线路或单体电容器发生异常时，该保护装置将会立刻动作，自动切断电源，以防二次祸害的发生。

附装放电电阻，可确保用电及维护保养之安全。

外壳采纳钢板冲压而成，内外部涂上耐候性良好之高温烤漆安全性特高。

4、便捷性体积小且重量轻，搬运安装极为便利。

三、滤波电容的作用滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

而且对于精密电路而言，往往这个时候会采纳并联电容电路［1］的组合方式来提高滤波电容的工作效果。

低频滤波电容重要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容重要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

滤波电容在开关电源中起著特别紧要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员非常挂念的问题。

整流电路滤波电容滤波电容作为整流电路中的重要组成部分，其作用是对电路中的电流进行滤波，以获得稳定的直流电压输出。

在这篇文章中，我们将详细介绍滤波电容的原理、特点以及其在整流电路中的应用。

一、滤波电容的原理滤波电容的原理是基于其对交流信号的阻抗特性。

在交流电路中，电容器对于高频信号的阻抗较低，而对于低频信号的阻抗较高。

因此，通过适当选择电容器的数值，可以使高频信号通过而低频信号被抑制，从而实现对电路中的交流信号进行滤波的目的。

二、滤波电容的特点1. 高频滤波：滤波电容的主要作用是对高频信号进行滤波。

它可以将高频噪声信号从电路中剔除，使得输出信号更加纯净稳定。

2. 电容器容值的选择：电容器的容值决定了滤波效果的好坏。

容值较大的电容器可以对更高频率的信号进行滤波，但同时也会增加电路的成本和体积。

因此，在实际应用中需要根据具体要求进行合理选择。

3. 充电和放电：滤波电容在工作过程中需要进行充放电过程。

当输入电压正弦波的峰值大于电容器已充电的电压时，电容器开始充电；当输入电压正弦波的峰值小于电容器已充电的电压时，电容器开始放电。

这种充放电过程使得电容器能够对电路中的交流信号进行滤波。

三、滤波电容在整流电路中的应用滤波电容在整流电路中起到了关键的作用。

整流电路是将交流电转换为直流电的电路，而滤波电容则用于平滑输出电压，提供稳定的直流电源。

在半波整流电路中，滤波电容与二极管串联，通过控制电容器的容值，可以使得输出电压的纹波系数达到要求。

纹波系数是衡量输出电压稳定性的重要指标，它越小表示电压波动越小，输出电压越稳定。

在全波整流电路中，滤波电容则与二极管并联，通过充放电过程将输出电压的纹波进行滤除，使得输出电压更加稳定。

四、滤波电容的注意事项1. 选择合适的电容器：在选择滤波电容时，需要考虑电容器的耐压、容值和频率特性等因素。

根据具体的应用需求，选择合适的电容器是确保整个滤波电路正常工作的关键。

2. 避免电容器过载：滤波电容的容值过大或过小都会影响整个电路的性能。

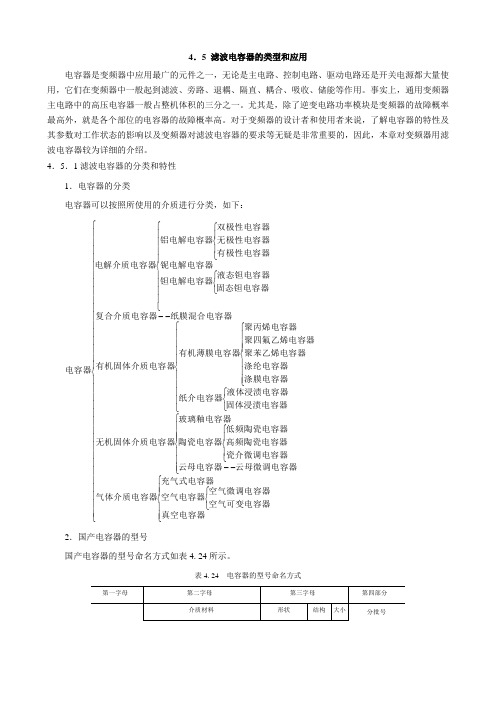

4．5 滤波电容器的类型和应用电容器是变频器中应用最广的元件之一，无论是主电路、控制电路、驱动电路还是开关电源都大量使用，它们在变频器中一般起到滤波、旁路、退耦、隔直、耦合、吸收、储能等作用。

事实上，通用变频器主电路中的高压电容器一般占整机体积的三分之一。

尤其是，除了逆变电路功率模块是变频器的故障概率最高外，就是各个部位的电容器的故障概率高。

对于变频器的设计者和使用者来说，了解电容器的特性及其参数对工作状态的影响以及变频器对滤波电容器的要求等无疑是非常重要的，因此，本章对变频器用滤波电容器较为详细的介绍。

4．5．1滤波电容器的分类和特性1．电容器的分类电容器可以按照所使用的介质进行分类，如下：⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧--⎪⎩⎪⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧--⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎩⎪⎨⎧真空电容器空气可变电容器空气微调电容器空气电容器充气式电容器气体介质电容器云母微调电容器云母电容器瓷介微调电容器高频陶瓷电容器低频陶瓷电容器陶瓷电容器玻璃釉电容器无机固体介质电容器固体浸渍电容器液体浸渍电容器纸介电容器涤膜电容器涤纶电容器聚苯乙烯电容器聚四氟乙烯电容器聚丙烯电容器有机薄膜电容器有机固体介质电容器纸膜混合电容器复合介质电容器固态钽电容器液态钽电容器钽电解电容器铌电解电容器有极性电容器无极性电容器双极性电容器铝电解电容器电解介质电容器电容器 2．国产电容器的型号国产电容器的型号命名方式如表4. 24所示。

表4. 24 电容器的型号命名方式3．常用电容器的结构特点及适用场合各种电容器的结构都有所不同，因此它们的特点也不一样。

（1）金属化纸介电容器(CJ型)金属化纸介电容器的结构就是以介质(电容器纸)上所覆盖约0.01μm厚的金属膜作为两电极，卷饶成芯子，装入外壳内并加以密封。

CJ型电容器的特点是体积小，容量大，受高电压击穿后能自愈，但容量稳定性、损耗绝缘电阻均比云母、瓷介、聚苯等电容器差。

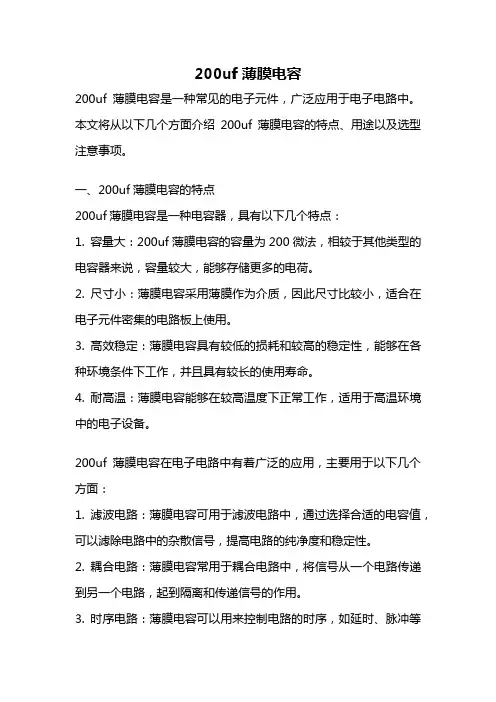

200uf薄膜电容200uf薄膜电容是一种常见的电子元件，广泛应用于电子电路中。

本文将从以下几个方面介绍200uf薄膜电容的特点、用途以及选型注意事项。

一、200uf薄膜电容的特点200uf薄膜电容是一种电容器，具有以下几个特点：1. 容量大：200uf薄膜电容的容量为200微法，相较于其他类型的电容器来说，容量较大，能够存储更多的电荷。

2. 尺寸小：薄膜电容采用薄膜作为介质，因此尺寸比较小，适合在电子元件密集的电路板上使用。

3. 高效稳定：薄膜电容具有较低的损耗和较高的稳定性，能够在各种环境条件下工作，并且具有较长的使用寿命。

4. 耐高温：薄膜电容能够在较高温度下正常工作，适用于高温环境中的电子设备。

200uf薄膜电容在电子电路中有着广泛的应用，主要用于以下几个方面：1. 滤波电路：薄膜电容可用于滤波电路中，通过选择合适的电容值，可以滤除电路中的杂散信号，提高电路的纯净度和稳定性。

2. 耦合电路：薄膜电容常用于耦合电路中，将信号从一个电路传递到另一个电路，起到隔离和传递信号的作用。

3. 时序电路：薄膜电容可以用来控制电路的时序，如延时、脉冲等功能。

4. 电源电路：薄膜电容可用于电源电路中，平衡电源的负载，提高电源的稳定性和可靠性。

5. 电子仪器：薄膜电容常用于各种电子仪器中，如计算机、手机、音响等，用于存储和传输信号。

三、200uf薄膜电容的选型注意事项在选择200uf薄膜电容时，需要注意以下几个方面：1. 工作电压：根据电路的工作电压要求选择合适的200uf薄膜电容，以确保电容能够正常工作。

2. 温度特性：根据电路的工作温度要求选择合适的200uf薄膜电容，以确保电容能够在该温度范围内正常工作。

3. 封装类型：根据电路板的尺寸和布局要求选择合适的200uf薄膜电容封装类型，以确保电容能够方便地安装在电路板上。

4. 品牌信誉：选择知名品牌的200uf薄膜电容，以确保产品质量和性能的可靠性。

总结：本文介绍了200uf薄膜电容的特点、用途以及选型注意事项。

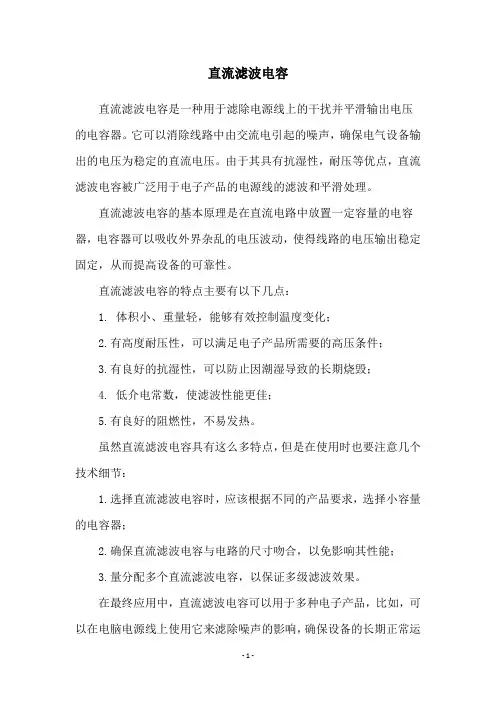

直流滤波电容
直流滤波电容是一种用于滤除电源线上的干扰并平滑输出电压的电容器。

它可以消除线路中由交流电引起的噪声，确保电气设备输出的电压为稳定的直流电压。

由于其具有抗湿性，耐压等优点，直流滤波电容被广泛用于电子产品的电源线的滤波和平滑处理。

直流滤波电容的基本原理是在直流电路中放置一定容量的电容器，电容器可以吸收外界杂乱的电压波动，使得线路的电压输出稳定固定，从而提高设备的可靠性。

直流滤波电容的特点主要有以下几点：
1. 体积小、重量轻，能够有效控制温度变化；
2.有高度耐压性，可以满足电子产品所需要的高压条件；
3.有良好的抗湿性，可以防止因潮湿导致的长期烧毁；
4. 低介电常数，使滤波性能更佳；
5.有良好的阻燃性，不易发热。

虽然直流滤波电容具有这么多特点，但是在使用时也要注意几个技术细节：
1.选择直流滤波电容时，应该根据不同的产品要求，选择小容量的电容器；
2.确保直流滤波电容与电路的尺寸吻合，以免影响其性能；
3.量分配多个直流滤波电容，以保证多级滤波效果。

在最终应用中，直流滤波电容可以用于多种电子产品，比如，可以在电脑电源线上使用它来滤除噪声的影响，确保设备的长期正常运
行；也可以在智能家居电子设备中使用它来滤除外部的干扰，保证设备的实时可靠性。

总之，直流滤波电容是一种高效、便捷的滤波产品，其具有低介电常数、高耐压性、抗湿性、阻燃性等特点，广泛用于电子产品的滤波和平滑处理。

滤波电容的作用和工作原理滤波电容是电子电路中常见的一个元件，它具有很重要的作用。

本文将从滤波电容的作用和工作原理两方面进行说明。

一、滤波电容的作用滤波电容主要用于电源滤波，其作用是将电源中的交流成分滤掉，使得电路中的电流和电压呈现纯净的直流信号。

具体的作用可以总结为以下几点：1. 抑制电源纹波：在直流电源中，由于电压源的稳定性存在一定程度的纹波，滤波电容可以将这些纹波滤除，保证电路的稳定运行。

特别是在需要稳定直流电压的场合，滤波电容起到了至关重要的作用。

2. 平滑输出电压：在一些需要平滑输出电压的电路中，滤波电容可以起到平滑输出电压的作用，避免电压的剧烈波动，保证设备的正常运行。

3. 降低电源噪声：电源中可能存在一些噪声干扰，滤波电容可以有效地降低电源噪声，保证电路的正常工作。

4. 稳定控制信号：在一些控制电路中，滤波电容可以稳定控制信号的幅度和频率，确保设备可以正常进行各种控制操作。

综上所述，滤波电容在电子电路中起到了抑制纹波、平滑输出电压、降低噪声和稳定控制信号等作用，对于保证电路的正常运行和信号质量具有重要意义。

二、滤波电容的工作原理滤波电容的工作原理与电容器的特性密切相关。

电容器具有对电压变化敏感的特点，当交流电压变化时，电容器会吸收或释放电荷，形成电流。

在电源滤波中，滤波电容起到了低通滤波的作用，其工作原理主要体现在以下几个方面：1. 电容器的充电和放电过程：在电源正弦交流电压的作用下，电容器会充电和放电，通过电流的流动来吸收或释放电荷。

当电压上升时，电容器充电，吸收电荷；当电压下降时，电容器放电，释放电荷。

这种充放电过程使得电容器的电流具有一定的延迟特性。

2. 电容器的阻抗特性：电容器的阻抗随着频率的增加而减小，即阻抗对高频信号的电流响应能力较弱。

而滤波电容的工作原理正是基于这一特性，通过选择适当的电容值，将高频部分的信号滤除，保证电路中的信号质量。

3. 电容器的电流平滑特性：电容器具有平滑电流的作用。

几种发烧补品电容的特性及音质表现莫爱雄相信发烧友都听说过有发烧补品电容吧！但你知不知各种电容各有什么特性和音质表现呢？本文就此问题向广大发烧友一一介绍：日本ELLNA补品电容：用料上乘，引脚采用无氧铜，线材粗壮铝箔采用陶瓷微粒工艺，外观点体积交大，最为突出表现是损耗角tgδ特别低。

ELLNA补品电容有几种品种：CERAFINE( 红袍) 、DUOREX( 紫袍) 、LongLife 、SILMIC(棕神) 、FOR AUDIO 。

CERAFINE( 红袍) 和DUOREX( 紫袍) 音质表现：音色通透、速度均属中等；FOR AUDIO 的音质表现像青春少女一样、音色甜美；LongLife 和SILMIC( 棕神) 的音质表现：快速有力，适合表现现代音乐。

另外ELNA 还有蓝袍，其音质表现中等。

黑金刚（Black Gate F ）: 音色醇厚，对增加器材的音乐表现力大有帮助，适用于耦合。

松下金字补品电容：音色均衡, 最为突出表现是损耗角tgδ值在100Hz与1KHz相差无几。

红宝石（RUBYCON）电容：作耦合高低频响较好、主要用在电源退耦，红宝石电容是国产功放用得最多的品牌。

日本三洋OS-CON 电容：这种电容的电解质是固态的，其耐压不高，OS-CON 电容优点是高频性能好，寿命长，是普通电容所不能比的。

音质表现：音色甜美，非常自然。

钽电容：流电小、稳定性好，但作耦合高频柔软无力、缺乏穿透力、因而不适合作耦合，作退耦较好。

德国WIMA电容：特点是速度快、损耗低，音质表现自然平衡，音色偏冷，适合多种听音要求。

WIMA电容品种较多，最好是BlackBox，其次是MKP、MKS，现在市面上多为拆机品，价格也不算贵。

另一种是德国ERO电容，特性与WIMA相近。

法国SOLEN电容：音色浓郁阴柔，富有音乐感。

过于火辣的器材适合用SOLEN进补，最为突出表现是损耗角tgδ特别低，不愧为世界王牌聚丙烯电容！RIFA（澳洲瑞典）电容：这种电容最适合进补分频器，对高频穿透力极强。

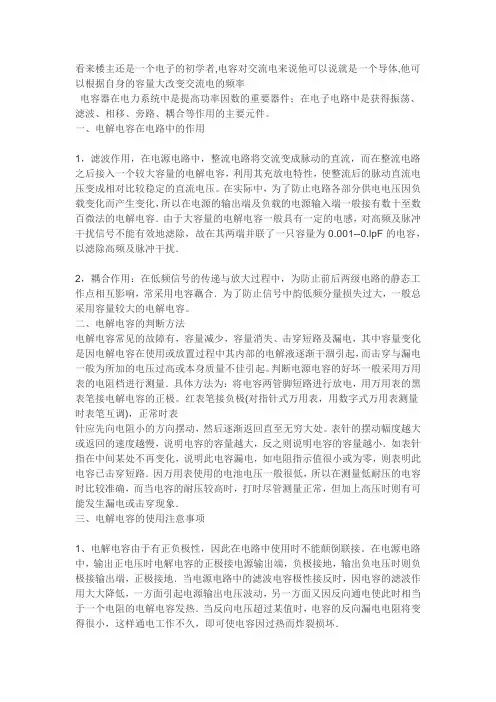

看来楼主还是一个电子的初学者,电容对交流电来说他可以说就是一个导体,他可以根据自身的容量大改变交流电的频率电容器在电力系统中是提高功率因数的重要器件；在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。

一、电解电容在电路中的作用1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。

在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。

二、电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。

判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。

红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。

表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象．三、电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。

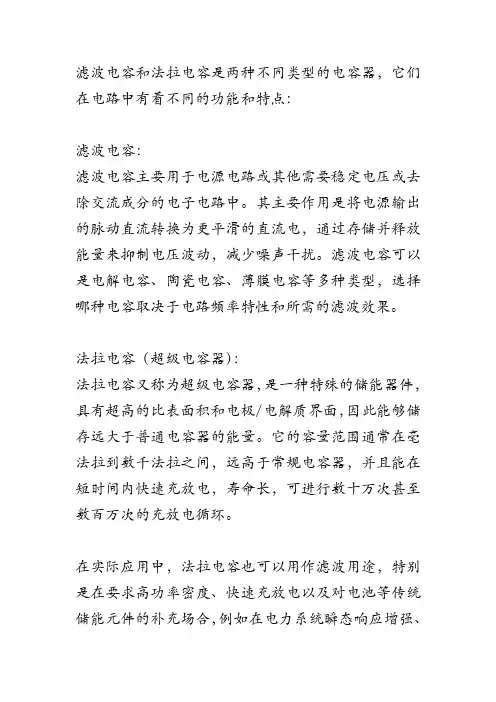

滤波电容和法拉电容是两种不同类型的电容器，它们在电路中有着不同的功能和特点：
滤波电容：
滤波电容主要用于电源电路或其他需要稳定电压或去除交流成分的电子电路中。

其主要作用是将电源输出的脉动直流转换为更平滑的直流电，通过存储并释放能量来抑制电压波动，减少噪声干扰。

滤波电容可以是电解电容、陶瓷电容、薄膜电容等多种类型，选择哪种电容取决于电路频率特性和所需的滤波效果。

法拉电容（超级电容器）：
法拉电容又称为超级电容器，是一种特殊的储能器件，具有超高的比表面积和电极/电解质界面，因此能够储存远大于普通电容器的能量。

它的容量范围通常在毫法拉到数千法拉之间，远高于常规电容器，并且能在短时间内快速充放电，寿命长，可进行数十万次甚至数百万次的充放电循环。

在实际应用中，法拉电容也可以用作滤波用途，特别是在要求高功率密度、快速充放电以及对电池等传统储能元件的补充场合，例如在电力系统瞬态响应增强、
再生能源设备的能量缓冲、电动汽车的刹车能量回收等方面有广泛应用。

然而，相比于传统的用于低频滤波的电解电容，法拉电容更适合于处理高频大电流变化下的能量流动和储备。
