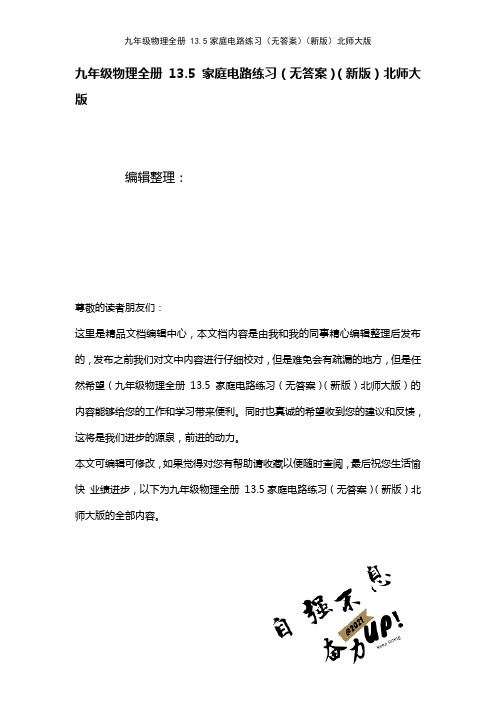

九年级物理全册13.5家庭电路练习（无答案）（新版）北师大版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册13.5家庭电路练习（无答案）（新版）北师大版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册13.5家庭电路练习（无答案）（新版）北师大版的全部内容。
家庭电路图13－5－1家庭电路的组成家庭电路是最常见、最基本的实用电路,它由__________、__________、__________、__________、__________和__________等组成.如图13－5－2所示是最常见的家庭电路。
图13－5－2[明确］（1)进户线通常有两条,一条称为______,另外一条称为________。
正常情况下,零线与大地间没有电压，火线与零线间有220 V电压.(2）电能表、总开关及保护设备的安装顺序不能颠倒。
（3)为安全起见,家用电器所用的三孔插座要有接地线.（4）家庭中,同时接入电路工作的用电器总功率不能超过电能表铭牌标注的电压和最大电流的乘积.（5）各个用电器和控制它的开关是_________联的，各个用电器和插座间都是________联的。
熔丝的作用熔丝是常见的保护电路的设施，它通常是用熔点________、电阻率________的合金制成的。
(1）熔丝________用铁丝或铜丝代替，因为铁丝和铜丝的熔点高，起不到保护电路的作用。
（2)熔丝熔断的原因:同时工作的用电器________________、家庭电路中出现____________。
（3)现在常见的保护设施有低压断路器(空气开关)和漏电保护器，当电路中____________或________________时会自动切断电路，保障安全。
13.5家庭用电教学目标【知识与能力】。
2.了解火线和零线。
3.理解熔丝的作用。
【过程与方法】通过观察和实验，学习家庭电路的组成及各部分的功能，从而培养学生主动参与研究问题的能力。
【情感态度价值观】了解家庭电路的组成，接受兴趣和探索精神。
教学重难点【教学重点】家庭电路的组成，火线、零线的判断。
【教学难点】组织学生观察、分析、归纳出家庭电路中各部分的功能。
理解家用电器接地的作用。
教学过程导入新课教室里的电灯的连接方式是串联还是并联？家里各个用电器之间是串联还是并联？要安装家庭电路，你该准备些什么材料呢？进行新课组成：家庭电路由进户线（零线，火线）、电能表、总开关（闸刀）、保险盒、插座、开关、用电器和导线组成。
（1）进户线：一般家庭电路有两条进户线，是从低压输电线上引下来的，一根叫零线，另一根叫火线，火线和零线之间有220V电压。
（2）电能表①作用：测量和记录用户消耗的电能。
②连接：a、c接进线，b、d 接出线。
（a、b 为火线，c、d为零线。
）（3）闸刀开关①作用：控制电路的通断，以便检修电路，更换设备。
②连接：安装在熔断器前；闸刀开关的安装是“静（触点）在上”，不能倒装。
（4）保险装置（熔断器）符号：①作用：当电路中电流过大时，自动切断电路，起到保护电路的作用。
②连接：安装在闸刀开关后。
【注意】接大功率的插座上串联的熔丝要接在火线上；现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。
家庭电路中千万不要用铁丝或铜丝代替保险丝。
（5）灯泡和开关开关和灯泡是串联的，灯泡并联在电路中；控制灯泡的开关与灯串联后，另一端应该接火线。
【注意】白炽灯有卡口灯和螺口灯（如图），螺口灯的尾部应该接开关，螺旋套接零线，这样，在开关断开时，就可以使灯与火线断开，开关闭合时，人易触及螺旋部分也不带电（与地之间无电压）。
2.插座（1）两孔插座：一孔金属片连火线，另一孔连接零线。
（2）三孔插座与三脚插头：①作用：给搬动的家用电器供电。
五、家庭电路新课导语【导入一】 (创设问题情景，引入新课)播放家庭电路视频，提出问题：a.一般家庭里都有哪些家用电器？这些家用电器之间又是如何连接的？为什么？b.家庭电路中除了这些家用电器还有哪些电路元件？这些电路元件是如何接在家庭电路中的？c.家庭电路中除了上述家用电器和电路元件，还有没有其他的东西？观察家庭电路组成的线路板，分析家庭电路由哪几部分组成？这一节课我们来学习一下家庭电路的知识。
【导入二】 (直接引入新课)家庭电路是由哪些部分组成的？每部分在电路中起什么作用？学点1 家庭电路的组成观察图S13－5－1所示的家庭电路简略图，交流、讨论，回答下列问题：图S13－5－1问题1：家庭电路由__进户线__、__电能表__、__总开关__、__保护设备__、__用电器__和__导线__等组成。
问题2：进户线由户外低压输电线上引来，其中一根叫__零线__，另一根叫__火线__。
正确情况下__零线__与大地之间没有电压，__零线__与__火线__之间有220 V电压。
为了安全，有的家用电器所用的三孔插座还要加接一根__地__线。
问题3：电能表安装在所有用电器__之前__，用来度量家庭所消耗的__电能__的多少，电能表上“220 V”的含义是__适用于电压220_V的电路中__，参数“10(20 A)”中10 A 表明__电能表的基本电流为10_A__，20 A表明__额定最大电流是20_A__。
该电能表所能容纳的家用电器的最大总功率为__2200_W__。
问题4：总开关安装在电能表__后__(选填“前”或“后”)，用来控制__整个电路__。
总开关及保险设备内都装有__熔丝(或保险丝)__，以确保用电安全。
现在的建筑中，常用__空气开关__代替闸刀开关和熔丝，当电流过大时自动断开，保证用电安全。
问题5：电灯和插座都__并__联在由火线和零线组成的电源上，控制电灯的开关__串__联在__火__线与电灯之间。

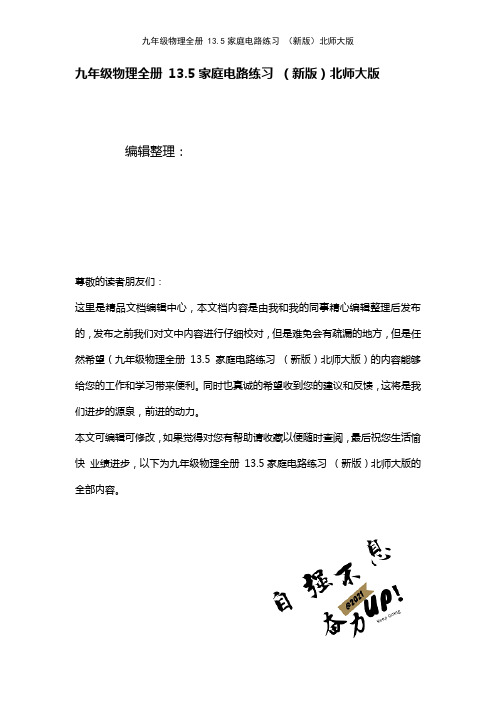

九年级物理全册13.5家庭电路练习（新版）北师大版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册13.5家庭电路练习（新版）北师大版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册13.5家庭电路练习（新版）北师大版的全部内容。
家庭电路一、选择题1．对于家庭电路的安装，下列要求正确的是（）A．按照进户线→电能表→总开关→熔断器→用电器顺序安装B．控制各灯具的开关都应接在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地2．某家庭电路的部分情况如图1所示，下列说法正确的是( )图1A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3．王老师的新家买了250 W的电视机一台、300 W的洗衣机一台、100 W 的电冰箱一台、2200 W的柜式空调机一台、250 W的电脑一台、800 W的电饭锅一只、40 W的照明灯8盏,请为王老师选择一种合适的电能表( ）A．220 V 5 A B．220 V 15 AC．220 V 20 A D．220 V 30 A4. 家庭电路中有时会出现这样的现象,原来各用电器都在正常工作，当把手机充电器的插头插入插座时，所有的用电器都停止了工作，其原因可能是( ）A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成了断路D．同时工作的用电器过多，导致干路电流过大,保险开关跳闸5．某天晚上小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( ）A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电路的总功率过大D．可能是进户线断了二、填空题6．如图2所示，图中的电视机与其他用电器是______联连接的，通过插座接入电路的用电器同时工作时，电路中的总功率过大，引起干路中的电流________，根据焦耳定律可知，干路上的电流会产生过多的________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
给我一个支点，可以撬起整个地球。

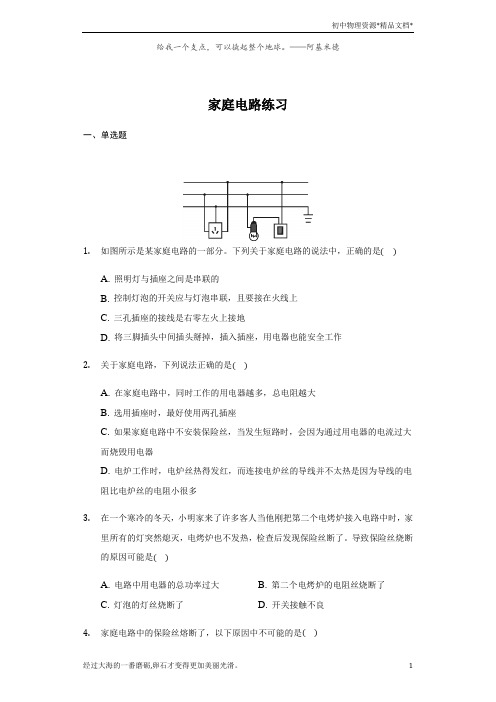

——阿基米德家庭电路练习一、单选题1.如图所示是某家庭电路的一部分。
下列关于家庭电路的说法中，正确的是()A. 照明灯与插座之间是串联的B. 控制灯泡的开关应与灯泡串联，且要接在火线上C. 三孔插座的接线是右零左火上接地D. 将三脚插头中间插头掰掉，插入插座，用电器也能安全工作2.关于家庭电路，下列说法正确的是()A. 在家庭电路中，同时工作的用电器越多，总电阻越大B. 选用插座时，最好使用两孔插座C. 如果家庭电路中不安装保险丝，当发生短路时，会因为通过用电器的电流过大而烧毁用电器D. 电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多3.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。
导致保险丝烧断的原因可能是()A. 电路中用电器的总功率过大B. 第二个电烤炉的电阻丝烧断了C. 灯泡的灯丝烧断了D. 开关接触不良4.家庭电路中的保险丝熔断了，以下原因中不可能的是()A. 家庭中用电器的总功率过大B. 电灯开关中的两根导线相碰C. 保险丝的规格不合适，熔断电流太小D. 插头中的两根导线相碰5.如图是常用的带有多插孔的插排。
某一天小明将家中其他用电器关闭，在插排中插入台灯，起初台灯正常工作，过了一会台灯熄灭，家中的空气开关出现了“跳闸”现象。
则下列说法中正确的是()A. 插排上的插孔与指示灯是串联关系B. “跳闸”的原因一定是电路发生了断路C. “跳闸”的原因一定是电路发生了短路D. “跳闸”的原因可能是电路总功率过大6.如图是小轩家的部分电路。
下列说法正确的是()A. 若熔断器熔丝熔断了，可以用铜丝代替B. 若导线cd间断路，仍然可以安全使用三线插座C. 若闭合开关S，灯泡L不发光。
用测电笔检测e点，氖管不发光，则说明灯丝一定断了D. 若ab间断路，灯泡L仍能正常工作7.如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测A，B，C，D四个接线点，发现只有测C点时氖管不发光。
家庭电路练习一、单选题1.某同学家的保险丝熔断了，其原因()A. 一定是用电器的额定电压过高B. 一定是用电器的额定功率太大C. 一定是电路中某处断路D. 以上说法均不对2.在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是()A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置3.芸芸的妈妈从市场上买了一支廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的插座后，室内电灯立刻全都熄灭，原因可能是()A. 灯泡的灯丝断了B. 插头与插座接触不良C. 台灯的灯座内断路D. 台灯的插头内短路4.在下列现象中，不可能引起家中保险丝熔断的是()A. 开关中的两个线头相碰B. 电路中增加了大功率的用电器C. 插座中的两个线头相碰D. 室内电线绝缘皮损坏5.如图所示是某同学家的部分电路，开始时各部分正常工作，当电饭煲的插头插入插座后，正常烧水的电热壶突然不工作了，灯泡也熄灭了，拔出电饭煲的插头后，电热壶和灯泡仍不能工作，把试电笔分别插入插座的左、右两孔中，氖管均能发光，下列说法正确的是()A. 电热壶和灯泡连接的开关接法正确B. 可能是电热壶所在电路的B、D两点间短路C. 可能是电路的C、D两点间导线断路D. 可能是零线至C点间导线断路6.欢欢家的电路简化后如图所示，由该电路可知()A. a线是零线，b线是火线B. 台灯和电视是串联在电路中的C. 除开关外，整个电路都采用了并联的连接方法D. 灯泡的开关应串接在灯泡的左侧导线中7.家庭电路中电流过大的原因()A. 家庭电路中用电器过多B. 家庭电路中用电器总功率过大C. 用电器断路D. 保险丝熔断8.家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分別测试电路中的a、b、c、d四点(如图)，只有测a点时氖管发光。
若电路中只有一处故障，则故障可能是()A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线ad断路9.熔丝(保险丝)在城乡家用电路中依然较为常用，以下相关说法中正确的是()A. 熔丝的特点是电阻比较大，熔点比较高B. 家庭应该根据具体用电需要选用相应规格(额定电流大小)的熔丝C. 家庭选用的熔丝越粗越保险D. 在熔丝熔断了之后可以使用铜丝，铁丝代替熔丝10.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
九年级物理全册13.5家庭电路学案（无答案）（新版）北师大版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册13.5家庭电路学案（无答案）（新版）北师大版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册13.5家庭电路学案（无答案）（新版）北师大版的全部内容。
家庭电路某教室装有“220V 40w”日光灯7盏，教室保险丝应采用（）A、一根细铜丝B、一根额定电流是1。
00A的保险丝C、一根额定电流是1.25A的保险丝D、一根额定电流是1.35A的保险丝(二）家庭电路的连接方式，看课本回答①开关与它所控制的电灯应是联，且开关与线相接。
通过多媒体理解开关为什么接在火线上。
②看课本对于螺丝口灯座，火线一定要接在中心金属片，零线接螺旋套。
练习：请你将图中的电灯及开关连入家庭电路中。
自学检测教1、小明家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。
他家应采用额定电流等于或稍大于 A保险丝。
2、在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。
把家庭电路的课堂参与定为学习本课的指导思想,让学生积极主动发言、讨论、思考、观察，学生是课堂的主体,教师变成了策划者。
一言堂变成百家鸣。
整齐划一变为灵活多变，任务分配到小组，学生主体作用充分发挥，集体的智慧得到了充分的展示。
课堂活动多元，全体学生参与体验。
此外,加强了学生的实践活动，学生主动的调查和参与，提高了自身的社会实践能力。
如何认识、对待和开展综合实践活动课程，直接关系到新课程的实施质量.综合实践活动并不着眼于使学生获取系统知识，不是追求严密的知识体。
安全用电
1．（多选）关于家庭电路，下列说法中正确的是（）
A．在家庭电路中，同时工作的用电器越多，总电阻越小
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
2．如图所示的几种电路，符合安全用电要求的是( )
3. （多选）在不断电的情况下进行家庭电路的检修中，如图所示五种情况(图中的凳子是绝
缘的)，其中会引起触电的是( )
3题图 4题图
4.如图所示为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。
当烟雾达到某一浓度时，探测器便会发出警报。
已知光照越强，感光电阻阻值越小，反之则越大。
当烟雾进入烟室并越来越浓时，则（）
A．电路的总电阻逐渐变小 B．电压表的示数逐渐变大
C．电流表的示数逐渐变大 D．R消耗的功率逐渐变大
5．下列符合安全用电要求的是（）
A.用湿抹布擦正在发光的灯泡
B.家庭照明电路中，开关要串联在火线和电灯之间
C.为了方便，将洗衣机三脚插头改成两脚插头使用
D.用电器起火时要迅速泼水救火
6.图为小娟家洗手间的部分电路，白炽灯L上标有“220V 40W”字样，L正常工作时电阻为。
该电路存在的安全隐患是。
小娟改进电路后，想到家人常忘记关灯，便把标有“220V 60W”的白炽灯L′与L串联接入A、B之间，则电路的总功率比原来_____（选填“大”或“小”)，L′与L两端的电压之比为 (不计灯丝电阻的变化)。
7.如图12所示为小强家某个房间内的实物电路。
请在右侧虚线框内画出该房间内家庭电路的
电路图。
参考答案
1.【解析】选AD 。
家庭电路中的用电器都是并联，电压一定，并联的用电器越多，总电流
越大，根据R =U I
可知，电路的总电阻越小，故A 选项正确；家庭电路中的总电流过大的
原因可能是电路的总功率过大，也可能是由于短路造成的，故B 选项错误；发生短路时，
用电器被短路即用电器将不能工作，所以不会烧毁用电器，故C 选项错误；导线与电炉丝
串联，电流相等，根据P =I 2R 可知，由于导线的电阻远小于电炉丝的电阻，所以导线的发
热功率远小于电炉丝的发热功率，因此电炉丝热得发红，而导线并不太热，故D 选项正确。
2.【解析】选D 。
在家庭电路中安装电灯时要注意将开关靠近火线连接，且保险丝应在支路
开关与火线之间，开关接火线和灯泡顶部触头。
A 中火线先进入灯泡的螺旋套，故A 错；
B 中开关接在灯泡与零线之间，故B 错；
C 中保险丝接在零线上，故C 错。
3.【解析】选BDE 。
A 图中人站在地面上手与零线相连，不会发生触电，因为零线与大地之
间无电压；B 图中人站在地面上手与火线相连构成回路会发生触电，因为火线与地面有
220V 电压；C 图中人站在绝缘凳子上手与火线相连，不会构成回路，不会发生触电事故；
D 图中人站在绝缘凳子上，一手与火线连通，一手与零线连通，构成了回路，会发生触电
事故；E 图中人虽然站在绝缘凳子上，一只手与火线相连，但另一只手与站在地上的人连
接，会构成回路，会发生触电事故。
4. 【解析】选B 。
由图可知两电阻串联，由感光电阻的性质知：当烟雾进入烟室并越来越浓
时，使光照变弱，感光电阻阻值增大，则电路中的总电阻增大；这时由欧姆定律可得电路
中电流减小，即电流表示数减小，由U =IR 可知，定值电阻R 两端的电压会减小，则根据串
联电路的电压特点知，感光电阻R 0两端的电压增大，即电压表的示数会变大；同时根据P =I 2R
可知，因电路中的电流减小，R 消耗的功率也减小；所以A 、C 、D 选项说法错误，只有B 选
项说法正确。
5. 【解析】选B 。
湿抹布是导体，擦正在发光的灯泡时，容易造成触电事故，所以A 选项
错误；家庭照明电路中，开关要串联在火线和电灯之间，当开关断开时，切断电灯与火线
的连接，这样在维修灯泡时，不会发生触电事故，B 选项正确；三脚插头中有插片与金属
外壳相连，避免漏电时发生触电事故对人体造成伤害，二孔插头中没有接地线，不安全所
以不能使用两孔插头，所以C 选项错误；由于水能够导电，所以用电器起火后不能迅速泼
水，应先断开电源，再实施相应的救治措施。
6.【答案】1210Ω 灯L 直接接到火线上（或开关没有接到火线与灯L 之间） 小 2:3
7.【解析】根据家庭电路的基本连接方式和安全用电的要求，插座与灯泡应当并联，控制灯
泡的开关与灯泡串联且应接在火线上。
【答案】如图所示
