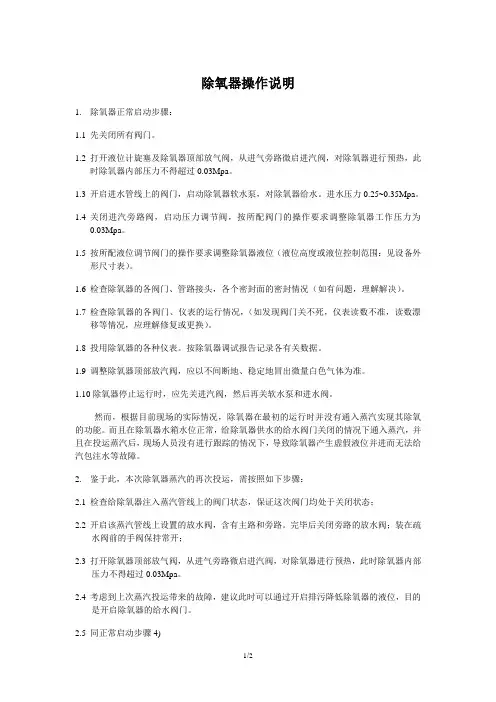

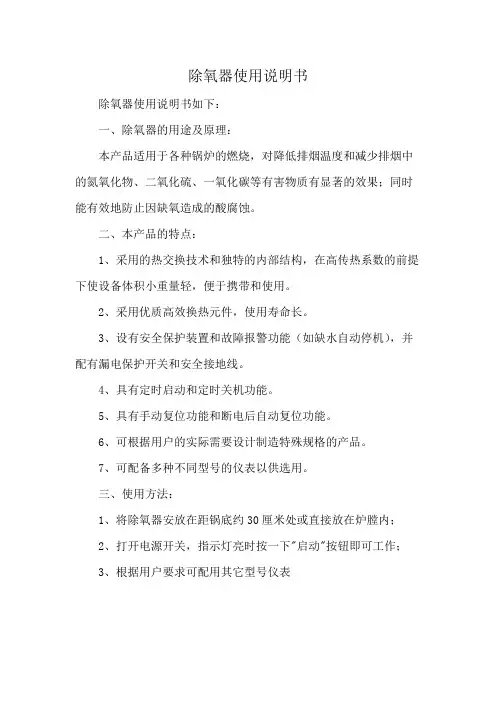

除氧器操作说明1.除氧器正常启动步骤:1.1先关闭所有阀门。
1.2打开液位计旋塞及除氧器顶部放气阀,从进气旁路微启进汽阀,对除氧器进行预热,此时除氧器内部压力不得超过0.03Mpa。
1.3开启进水管线上的阀门,启动除氧器软水泵,对除氧器给水。
进水压力0.25~0.35Mpa。
1.4关闭进汽旁路阀,启动压力调节阀,按所配阀门的操作要求调整除氧器工作压力为0.03Mpa。
1.5按所配液位调节阀门的操作要求调整除氧器液位(液位高度或液位控制范围:见设备外形尺寸表)。
1.6检查除氧器的各阀门、管路接头,各个密封面的密封情况(如有问题,理解解决)。
1.7检查除氧器的各阀门、仪表的运行情况,(如发现阀门关不死,仪表读数不准,读数漂移等情况,应理解修复或更换)。
1.8投用除氧器的各种仪表。
按除氧器调试报告记录各有关数据。
1.9调整除氧器顶部放汽阀,应以不间断地、稳定地冒出微量白色气体为准。
1.10除氧器停止运行时,应先关进汽阀,然后再关软水泵和进水阀。
然而,根据目前现场的实际情况,除氧器在最初的运行时并没有通入蒸汽实现其除氧的功能。
而且在除氧器水箱水位正常,给除氧器供水的给水阀门关闭的情况下通入蒸汽,并且在投运蒸汽后,现场人员没有进行跟踪的情况下,导致除氧器产生虚假液位并进而无法给汽包注水等故障。
2.鉴于此,本次除氧器蒸汽的再次投运,需按照如下步骤:检查给除氧器注入蒸汽管线上的阀门状态,保证这次阀门均处于关闭状态;开启该蒸汽管线上设置的放水阀,含有主路和旁路。
完毕后关闭旁路的放水阀;装在疏水阀前的手阀保持常开;打开除氧器顶部放气阀,从进气旁路微启进汽阀,对除氧器进行预热,此时除氧器内部压力不得超过0.03Mpa。
考虑到上次蒸汽投运带来的故障,建议此时可以通过开启排污降低除氧器的液位,目的是开启除氧器的给水阀门。
同正常启动步骤4)同正常启动步骤5)同正常启动步骤6)同正常启动步骤7)同正常启动步骤8)同正常启动步骤9)同正常启动步骤10)3.设备的运行及保养压力调节阀:用来调节除氧器的工作压力,保证除氧器在设定的压力(0.053 Mpa)下工作。
旋膜除氧器安装使用说明书中华人民共和国青岛畅隆电力设备有限公司目录一、概述二、主要技术参数三、旋膜除氧器的工作原理与结构四、安装五、运行与维护六、故障及消除方法七、检修八、用户须知九、编制说明一、概述除氧器是电站锅炉、工业锅炉系统中必备的设备,其主要功能为降低锅炉供水中的含氧量,使之达到标准要求,以保证锅炉、汽轮机组和整个系统的金属部件在高温下不发生过度的氧化腐蚀。
热力除氧器是目前最常用的锅炉除氧设备。
旋膜除氧器是热力除氧器的一种,它是在原膜式除氧器的基础上研究、创新、制造成功的,该除氧器现有四个系列、多种型号、多种功能,从10t/h到1080t/h。
各国对热力除氧器研究和追求的指标主要是淋水密度(亦称重度流速)和提升温度及溶氧的浓度差。
旋膜除氧器的效率远远高于其它型号除氧器。
各类除氧器的效率整理如表1注:1.*为实测值;* *为实用值2. 余皆由文献、图纸整理。
二、主要技术参数旋膜除氧器主要技术参数见竣工图。
三、除氧器的工作原理与结构3.1 旋膜除氧器的原理旋膜除氧器的传热、传质方式与已有的液柱式、雾化式和泡沸式不同,它是将射流旋转膜和悬挂式泡沸三种传热、传质方式缩化为一体的传热、传质方式。
它具有很高的效率。
射流、旋膜和悬挂式泡沸三种传热传质方式源于石化系统的喷射,降膜和泡沸传热传质方式。
不同的是:将喷射冷凝扩散管取消,仅利用喷嘴的射流改为飞行冷凝,它不仅具有很大吸热功能,而且具有很大的解析能力;将自然降膜改造为强力降膜,增加液膜的更新度,并造成液膜沿管壁强力旋转卷吸大量蒸汽,增强传热、传质功能;将相向泡沸改为悬挂式泡沸,提高层中蒸汽流速高时泛点(飞溅),并能保持汽(气)体通道;将独立的三种传热传质装置缩化为一体,在一个单元的部件内完成。
由于它具有很高的效率和某些特殊功能,突破了已有除氧器的技术性能。
3.2旋膜除氧器的构造旋膜除氧器有除氧塔和水箱两大部分套组成3.2.1除氧塔给水除氧器加热主要在除氧塔内完成。
低位热力除氧器安装使用说明书北京凝汽动力技术有限公司目录目录 0一、概述 (2)二、低位热力除氧器供货范围 (2)三、结构及工作原理 (3)四、安装及调试 (3)4.1设备安装尺寸 (3)4.2设备基础 (4)4.3设备及电气部分安装方法 (5)4.4调试 (6)五、使用及日常维护 (6)5.1操作说明 (6)5.2日常维护 (7)六、常见故障及处理措施 (8)附:电控设备原理图一、概述DRC型低位热力除氧器(旋膜式),克服了高位热力除氧器的缺点,也比其它类型的除氧效果更理想,已广泛适用于医药、食品、热力、冶金、橡胶、汽车等工业部门和饭店、医院、商场、写字楼等单位的锅炉给水的除氧。
本公司设计开发的DRC低位热力除氧器具有以下特点:1.为闭式结构。
2.设备可安装在地平面上。
3.除氧效果好。
除氧器型号意义:DRC - XX Ⅱ型号流量除氧器二、低位热力除氧器供货范围三、结构及工作原理产品工作原理流程如图1。
图1产品结构如图2所示。
图2设备由主体(贮水箱、脱氧塔、支座)、自控系统、电控箱及电动阀门等组成。
贮水箱、脱氧塔和支座由碳钢制造,贮水箱和脱氧塔相通,二者构成密闭的工作室,支座用来固定及支撑设备。
回收凝结水或软化水由进水口进入脱氧塔,经过旋膜裙脱氧后进入贮水箱,高温蒸汽通过蒸汽进口及再沸蒸汽进口进入除氧器,对除氧器中的水加热及除氧。
根据液位和温度信号,自动或手动控制除氧器给水泵的起、停,以及蒸汽进口阀门、排气口阀门的开启与关闭。
四、安装及调试4.1 设备安装尺寸4.1.1 设备安装尺寸见图3。
图34.2 设备基础 4.2.1 设备基础见图4。
图44.3 设备和电气安装方法4.3.1 设备安装方法1.产品安装应做基础,基础见图4;2.各管路与设备的连接及管径按图5进行;图53.未接管路的管口用盲板封死。
4.温度计的连接长度300的温度计插入贮水箱上部的接口内长度450的温度计插入贮水箱下部的接口内5.蒸汽管路加减压阀(可调);4.3.2 电气控制部分安装方法1.电控箱的安装要求环境温度:≤40℃;相对湿度:≤85﹪;供电电源:交流380伏三相四线/五线制;固定在离地1.2m的墙壁上或铁架上;无腐蚀性气体及强磁场的室内安装。

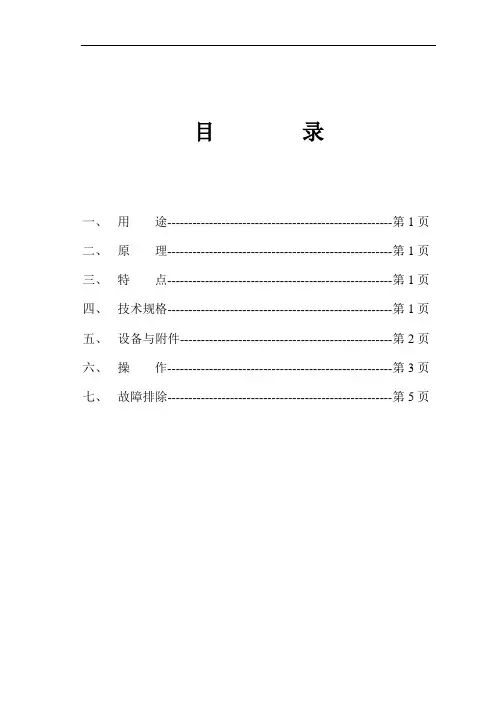

目录一、用途------------------------------------------------------第1页二、原理------------------------------------------------------第1页三、特点------------------------------------------------------第1页四、技术规格------------------------------------------------------第1页五、设备与附件---------------------------------------------------第2页六、操作------------------------------------------------------第3页七、故障排除------------------------------------------------------第5页一、用途天然水中溶有多种气体,在锅炉水给水中,氧对锅炉腐蚀的危害最大。
为此国家标准GB1576-85《低压锅炉水质标准》中规定2T/h以上锅炉必须除氧。
真空除氧器的出水含氧量能满足标准的要求,真空除氧器还可用于石油钻井回注水的除氧及水处理脱硫工艺中氢离子交换器后除二氧化碳等多种场合。
二、原理真空除氧的原理是基于亨利定律,即在封闭容器中,气体在水中的溶解度与该气体在水面上的分压力成正比。
水在沸腾时,水面上蒸汽的分压力增加,溶解于水中的气体分压力随之减少,当水面上充满了水蒸汽时,水不再具有溶解气体的能力,水中所溶解的气体就析出。
从水的饱和温度特性可知,在真空状态下低温水也能沸腾,真空除氧就是利用这一特性达到除去气体(包括氧气)的目的。
三、特点1、运转工况稳定,真空度高,使用场合广。
2、不消耗蒸汽,锅炉出力可全部利用。
3、低温的除氧水可通过换热器回收低品位的废热后再作为锅炉给水,从而收到节能效果。

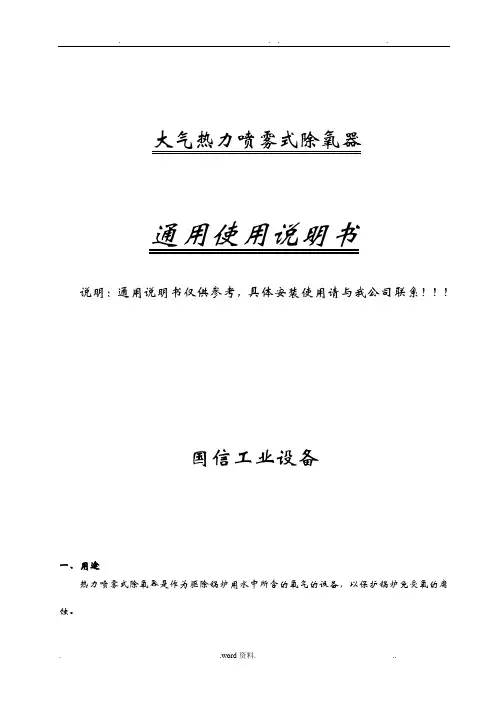

. . . .大气热力喷雾式除氧器通用使用说明书说明:通用说明书仅供参考,具体安装使用请与我公司联系!!!国信工业设备一、用途热力喷雾式除氧器是作为驱除锅炉用水中所含的氧气的设备,以保护锅炉免受氧的腐蚀。
二、设备规三、工作原理给水和补给水的除氧是电站锅炉或工业锅炉防止腐蚀的主要方法。
在压力容器中,溶解于水中的气体量和水面上气体的分压力成正比,采用热力除氧的方法,亦即用蒸汽来加热给水,提高水的温度,水面上蒸汽的分压力就逐渐增加,而溶解气体的分压力逐渐降低,溶解于水的气体就不断逸出,当维持容器于一定的压力下,蒸汽加热给水达到沸腾温度,水面上全部是水蒸汽,溶解气体的分压力为零,亦即溶解于水的气体可被去掉。
除氧的效果一方面决定于是否把给水加热到沸腾温度了,另一方面决定于溶解气体的排除速度,这个速度与水和蒸汽接触表面积的大小有很大的关系。
采用喷雾和填圈的方式,水通过喷咀被强烈地播撒成雾滴下落,与上升的蒸汽流相遇,雾化的结果大大增加了水和热蒸汽的接触面积,强化了汽水热交换的效果。
雾状的水滴继续经无规则堆放的填圈层时,受到蒸汽的进一步加热,水迅速被加热,使溶解于其中的气体的排除速度也就更快,因此水在除氧器中停留的时间很短,而除氧效果很彻底。
这样,与旧的淋水盘式热力除氧器相比,喷雾填圈型式的除氧器有下列优点:1、由于传热效果的迅速而充分,在相同的体积时,喷雾填圈式就有较大的出力,或者在具有相同的出力时,喷雾填圈式有较小的体积和重量,从而降低了钢材的消耗量。
2、除氧器的出力可以在很大围变动,除氧效果仍然保持稳定,当负荷从30%变化至120%,出水含氧量始终小于0.1毫克/升,符合GB1576-2001《工业锅炉水质》标准规定。
3、由于强烈的汽水热交换,进水温度就不受限制,可高可低,甚至在较低的水温,例如室温情况下,出水的含氧量仍然符合要求。
4、从启动到正常运行的时间很短。
四、使用方法1、启动前先检查除氧器的附件,水位调节阀,水位警报器,蒸汽压力调节阀,水封装置(预先灌满水)及各种监督仪表是否已处于正常状态,不符合运行要求的应加以调整。

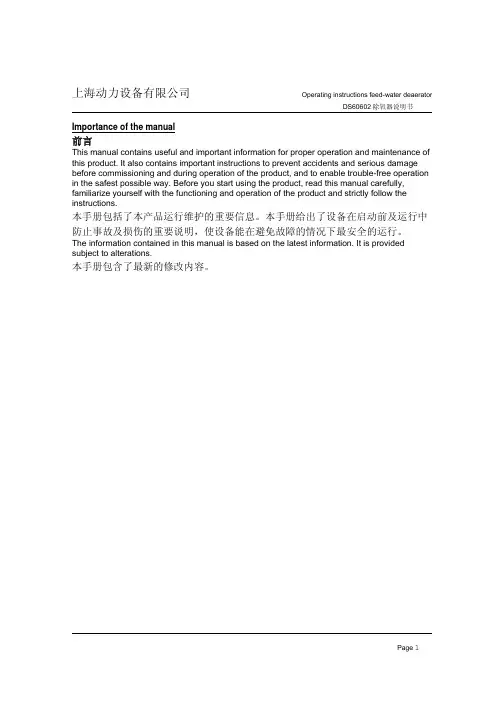

上海动力设备有限公司Operating instructions feed-water deaeratorDS60602除氧器说明书Importance of the manual前言This manual contains useful and important information for proper operation and maintenance of this product. It also contains important instructions to prevent accidents and serious damage before commissioning and during operation of the product, and to enable trouble-free operation in the safest possible way. Before you start using the product, read this manual carefully, familiarize yourself with the functioning and operation of the product and strictly follow the instructions.本手册包括了本产品运行维护的重要信息。
本手册给出了设备在启动前及运行中防止事故及损伤的重要说明,使设备能在避免故障的情况下最安全的运行。
The information contained in this manual is based on the latest information. It is provided subject to alterations.本手册包含了最新的修改内容。
上海动力设备有限公司Operating instructions feed-water deaeratorDS60602除氧器说明书Contents目录0 Specifications参数说明1 General technical description总述2 Prescription for transport , hoisting and erection安装运输说明3 Commissioning and Operating instructions启动及运行说明4 Allowable temperature rise and water capacity at start-up启动时的允许温升和水容积5 Cautions and items requiring special attention特别注意事项6 Preservation of the feed water deaerator除氧器的保养7 Operating instructions sprayer喷嘴操作说明Enclosures图A Graph: Allowable temperature rise and Filling rateA图:允许温升和注水速率B Sketch of safety device (balance line steam inlet)B图:进气草图(平衡蒸汽进口)C Explanation of level differencesC图:液位差异注释D Outline drawing deaerator nr. DS60602D图:除氧器外形图E Outline drawing disc sprayer no. 11948E图:喷嘴外形图F Schematic design of Blow-off pipingF图:排气示意图附件:SHIPPING, HANDLING AND STORAGE INSTR. FOR DEAERATOR除氧器包装运输储存说明上海动力设备有限公司Operating instructions feed-water deaeratorDS60602除氧器说明书0 Specifications参数说明Deaerator for Nayong2 Power PlantWorking pressure : 0.986 Mpa工作压力Design pressure : 1.26 MPa设计压力Working temperature : 359°C工作温度Design temperature : 360°C设计温度Gross contents : 230 m3总容积Net contents : 160m3有效容积Weight (empty) : 76330 tons (approx)净重Inside diameter : 4000 mm内径Total length : 19056 mm总长Drawing No. :DS60601图纸编号上海动力设备有限公司Operating instructions feed-water deaeratorDS60602除氧器说明书1 General technical description总述The feedwater deaerator is designed to extract oxygen out of the feedwater by using steam. Extracting oxygen is of essential need in systems where water is used.Small amounts of oxygen cause great corrosive activity in the system.Condensate is put into the deaerator trough a sprayer and at the same time steam is injected under the water level.除氧器是采用加热蒸汽将给水中的氧除去的设备。
JDRL型低位热力除氧器操作功能说明一、功能介绍除氧器电器控制柜具有温度自动控制、流量自动控制、自动二次加热、电源指示、声光报警、温度显示、水泵联锁、485通信输出等功能。
1.温度自动控制本系统可根据除氧器主体上安装的高灵敏温度传感器将温度信号直接送入蒸汽电动球阀,对软水进行一次除氧。
2.液位显示除氧器本身安装高灵敏液位传感器,通过控制柜液位智能仪表显示除氧器内液位,并可通过设置仪表报警参数达到高、低液位声光报警,超高水位溢流、超低水位停泵等功能。
3.流量自动控制本系统可根据除氧器主体上安装的高灵敏液位传感器将液位信号直接送入液位智能仪表,当液位低于设定值时液位智能仪表控制软水电动球阀打开,同时软水泵联锁信号闭合,软水泵启动,在保证温度的同时达到最大除氧能力;当液位高于设定值时液位智能仪表控制软水电动球阀关闭,同时软水泵连锁信号断开,软水泵停止。
4.温度显示除氧器本身安装高灵敏温度传感器,通过控制柜温度智能仪表显示除氧器内温度,并可通过设置仪表报警参数达到高、低温度声光报警功能并可通过设置加热温度报警参数完成除氧二次加热功能。
二、操作说明1.设备由于运输、安装时的震动,设备运行前应先检查各处接线端子压接是否牢固,接线是否正确,电压等级是否符合要求。
2.设备初次运行,应先用手动控制将除氧器内液位加到所要求液位(注:设备运行时,软水泵应处于运行状态),再将蒸汽调节阀适当开大,使除氧器内温度逐渐升高,待各项指标均达到要求时,再将各控制仪表转换到自动位置。
3.设备如出现报警时,应先将设备转换到手动状态,由人工进行监控,找出报警原因,并及时处理。
4.设备各仪表参数(除常用参数)在调试阶段技术人员均以设定。
如无特殊情况用户无须另外设定。
三、调试方法1.温度设定。
调出温度控制仪表SV功能,按左键进入修改状态,按上、下键修改参数,按MOD键确认。
2.液位设定。
调出液位控制仪表SV功能,按左键进入修改状态,按上、下键修改参数,按MOD键确认。
内置式除氧器安装、启动、运行、使用及维护(图号:DF1032-0)说明书编 制:校 对:武汉大方机电有限公司二O O九年十二月给水除氧器安装、启动、使用及维护说明项目:宁夏鸳鸯湖电厂一期工程用户:宁夏鲁能能源重化工有限公司设备名称:内置式除氧器KKS编码:1#机 10LAA10BB01 2#机 20LAA10BB01供方:武汉大方机电有限公司设计:Stork公司本说明书重要事项本说明书的内容包括产品的正确运行及维护的有用的重要信息。
同时也包括试运前和运行期间防止偶发事件及严重损坏设备的重要指示,并使设备最大程度地安全无故障运行。
设备投入运行前应认真阅读本说明书,熟悉产品的功能及运行规程,严格按规定执行。
本说明书的内容是最新的,如有变动,恕不另行通知。
保证发货条件中约定的保证条款适用于产品。
本设备保证期内,不包括下列情况:服务和维护没有严格按说明书进行,修复工作由其他人员进行或者他们的操作事前没有经过我们的书面许可;对设备的变更事先未经我们的书面同意;设备使用方法不正确,或粗心大意,或不是将其使用在本应该使用的条件和(或)目的下。
本说明书包括的技术资料,包括所有的图纸和技术规范书均属我们所有,未经我们的书面同意,不得在本产品以外使用,复制,借用传递或转移给第三方。
内 容1 技术规范2 一般性技术描述3 运输、起吊和安装规定4 试运和运行说明书5 许可温升和启动时水容积6 特别注意事项7 给水除氧器的贮存维护8 喷嘴操作说明书9 除氧器装运及存放说明书10 内置式除氧器启动运行方案11 故障诊断方法问答附件图表:许可温升和进水速度安全装置草图(蒸汽平衡管线)除氧器外形图(见总图DF1032-0)喷嘴外形图(No 11964)排汽管线图1 技术规范设计压力: 1.55 Mpa工作压力: 0.147~1.323 Mpa(a)设计温度:加热管系 380 ℃壳体 250 ℃最高出水温度:190.1 ℃几何容积: 368 m3 有效容积:280 m3额定出力: 2141 t/h出水含氧量:≤5μg/L空重: ~128000 kg 满水重量:~506000 kg 运行重量:~418000kg 排气量:<0.1‰额定出力(~140kg)外径: 4060mm;壁厚:封头、28+2 mm 筒体28+2 mm腐蚀裕量:0 mm焊缝系数: 1壳体材料: Q345R+0Cr18Ni9总长: ~30140 mm水压试验压力:2.15MPa使用寿命: 30年喷嘴最大出力:1200t/h 喷嘴数量:2只压降: 0.058 MPa(最大出力时)2一般性技术描述Stork给水除氧器是利用蒸汽除去给水中的氧。
旋膜式除氧器安装、运行、维护、使用说明书1.2.概述旋膜式除氧器是一种新型的热力除氧设备,它较好地克服了其它类型除氧器适应能力差、除氧效率低的缺点,可在进水温度较低、超负荷等条件下运行,具有排汽量小、除氧效率高、溶氧稳定、运行可靠、维修方便等特点。
用途3.旋膜式除氧器是回热系统中的重要辅机之一,它的主要功能是除去软化水中的氧和二氧化碳等不凝气体,其次是将软化水加热至除氧器运行压力下的饱和温度,加热蒸汽来自汽轮机抽汽及其它方面的余汽、高温疏水等,从而提高系统的热经济性,并将达到标准含氧量的饱和水储存于除氧器水箱中,随时满足锅炉的需要,保证锅炉的安全运行。
4.工作原理4.1.旋膜式除氧器分为旋膜和填料两段除氧。
4.2.来自低加的锅炉给水首先进入除氧器水室,由于一定的压差作用,水由进水孔射入膜式喷管,进入喷管内壁后立即沿喷管内壁旋流而下,在旋膜管出口端形成中空的旋转水膜裙。
水膜裙的内外两面与加热蒸汽充分接触,瞬间水被加热至饱和温度,绝大部分的不凝气体被迅速析出,旋膜除氧段初步除氧约90%。
4.3.初步除氧的水经分配器均匀地分配至填料层,在填料层中水再次被分离成水膜状,使水的表面张力大大降低,且有足够的停留时间与过热蒸汽接触,水中残余的氧在填料层中被进一步析出,使除氧器出水含氧量达到标准的要求,故填料除氧段称为深度除氧段。
4.4.在旋膜和填料两段被除去的氧和二氧化碳等不凝气体均匀上升至除氧器顶部的排气管排向大气;达到要求的除氧水汇集于除氧器水箱中,随时满足锅炉给水的需要。
5.概述5.1.旋膜除氧器由除氧塔和水箱两部份组成。
5.2.除氧塔设有两级除氧组件。
一级除氧组件位于除氧塔上部,由隔板、旋膜管、旋流连通管和壳体组焊为一整体,壳体上设有凝结水与补水的混合入口管座和手孔(必要时可卸下手孔盖检查内部情况)。
二级除氧组件位于除氧塔下部,由蓖组和填料组(不锈钢扁钢丝卷制)两部份组成。
两级除氧组件之间的空间为水膜裙室,也是除氧水的雾化区。

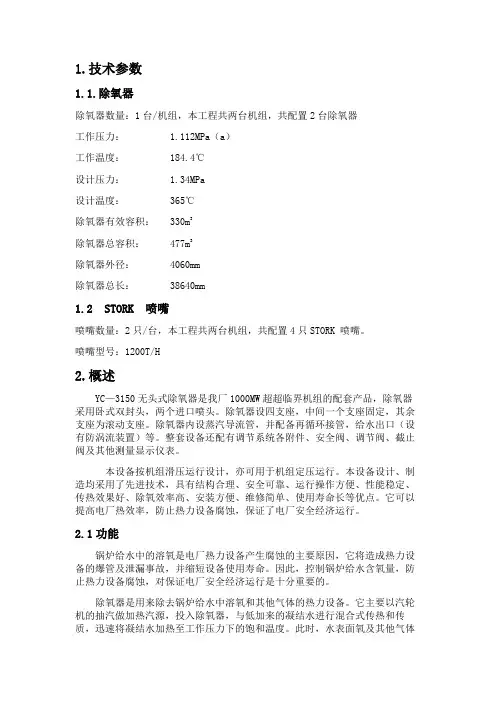

1.技术参数1.1.除氧器除氧器数量:1台/机组,本工程共两台机组,共配置2台除氧器工作压力: 1.112MPa(a)工作温度: 184.4℃设计压力: 1.34MPa设计温度: 365℃除氧器有效容积: 330m3除氧器总容积: 477m3除氧器外径: 4060mm除氧器总长: 38640mm1.2 STORK 喷嘴喷嘴数量:2只/台,本工程共两台机组,共配置4只STORK 喷嘴。
喷嘴型号:1200T/H2.概述YC—3150无头式除氧器是我厂1000MW超超临界机组的配套产品,除氧器采用卧式双封头,两个进口喷头。
除氧器设四支座,中间一个支座固定,其余支座为滚动支座。
除氧器内设蒸汽导流管,并配备再循环接管,给水出口(设有防涡流装置)等。
整套设备还配有调节系统各附件、安全阀、调节阀、截止阀及其他测量显示仪表。
本设备按机组滑压运行设计,亦可用于机组定压运行。
本设备设计、制造均采用了先进技术,具有结构合理、安全可靠、运行操作方便、性能稳定、传热效果好、除氧效率高、安装方便、维修简单、使用寿命长等优点。
它可以提高电厂热效率,防止热力设备腐蚀,保证了电厂安全经济运行。
2.1功能锅炉给水中的溶氧是电厂热力设备产生腐蚀的主要原因,它将造成热力设备的爆管及泄漏事故,并缩短设备使用寿命。
因此,控制锅炉给水含氧量,防止热力设备腐蚀,对保证电厂安全经济运行是十分重要的。
除氧器是用来除去锅炉给水中溶氧和其他气体的热力设备。
它主要以汽轮机的抽汽做加热汽源,投入除氧器,与低加来的凝结水进行混合式传热和传质,迅速将凝结水加热至工作压力下的饱和温度。
此时,水表面氧及其他气体的分压力为零。
故水中所有溶解气体得以从水中析出。
析出的气体汇集于顶部并从顶部排汽管排出器外,从而得到品质合格的给水,以防止锅炉设备及管件承压设备的腐蚀。
除氧器进水(低加来凝结水/其他汇集水)通过装设于除氧器上的喷嘴喷入除氧器,同时,汽轮机四段抽汽通过管道进入除氧器,并在水面以下喷入凝结水中。
