开式可倾压力机技术参数

开式压力机技术条件
1.压力机的额定压力：指压力机设计时规定的最大工作压力，单
位为N/m2或MPa。

2.压力机的额定力量：指压力机设计时规定的最大压力值，单位为N。

3.压力机的额定冲程：指压力机设计时规定的活塞或曲柄的最大行程，单位为mm。

4.压力机的复位行程：指压力机在完成单次工作循环后，显示机构开
始向初始位置移动的距离，单位为mm。

5.压力机的回程速度：指压力机在完成单次工作循环后，显示机构开
始向初始位置移动的速度，单位为m/s。

6.压力机的工作台面积：指压力机工作台有效工作面积，单位为m2。

7.压力机的电力参数：指压力机的电机功率、额定电压和频率，单位
分别为KW、V和Hz。

8.压力机的保护装置：指压力机配备的安全保护装置，如安全阀、限
位开关等。

9.压力机的加工精度：指压力机对加工件加工完成后的尺寸偏差、形
状误差和粗糙度等指标要求。

冲床技术参数解释J23系列开式双柱可倾压力机J21系列开式双柱固定台压力机，主要参数说明以下几个问题：1反映了一台压力机的工艺能力和加工零件的尺寸范围2反映压力机生产效率3是设计压力机重要依据4用户根据成型工艺要求和生产率选择压力机参数是否合适1、公称压力滑块离下死点某一特定距离（公称力行程）或曲柄转角离下死点前某一特定角度（公称压力角）时，滑块上所有容许承受的最大作用力。

例如：J21-110，1100千牛开式单点压力机，公称力1100千牛，公称力行程S P离下死点距离为5mm。

公称力是压力机主要工作性能参数，是计算压力机零件强度和刚度基本根据压力机受力零件可以分成三类：一类零件——床身、滑块、连杆、调节螺杆和保险块，此类零件的强度和刚度按公称力设计，它的强度和刚度不受曲柄转角变化而变化，作用力常数。

二类零件——齿轮、传动轴和离合器制动器、旋转零件，此类零件的强度与刚度，按公称力作用下产生的公称扭矩设计的，它的零件强度和刚度随着曲柄转角变化而变化。

扭矩为常数(忽略弯距的影响)三类零件——曲轴，它的强度于刚度既要考虑公称力作用下的弯距，又要考虑曲轴传递的扭矩，属于弯扭联合作用，所以曲轴强度也是随着曲柄转角变化而变化。

根据以上三种零件的强度可以绘制出滑块允许负荷图，用户厂的加工零件的工艺负荷图不能超过滑块允许负荷图曲线之外，否则会损坏压力机零件。

举例说明：Sp=5mm(α=18度)——离下死点距离为5mm时产生公称力（吨位）S P<S ;S>S P当公称行程S在这两种情况下压力机有关零件受力情况有所不同2、滑块行程滑块行程指滑块从上死点到下死点所经过的距离，行程是曲轴偏心的2倍1滑块行程大小，随着工艺用途和公称力的不同而变化，落料与冲孔工序一般不需要大的滑块行程。

2浅拉伸要求滑块行程大点，此时滑块行程一般不应小于拉伸件高度的3倍，此外还要考虑到上模在上死点时不与模具导柱脱开。

3大吨位的压力机一般都有工件顶出装置，为了使工件在顶出过程中不损坏工件而且便于取出，滑块行程也要增加。

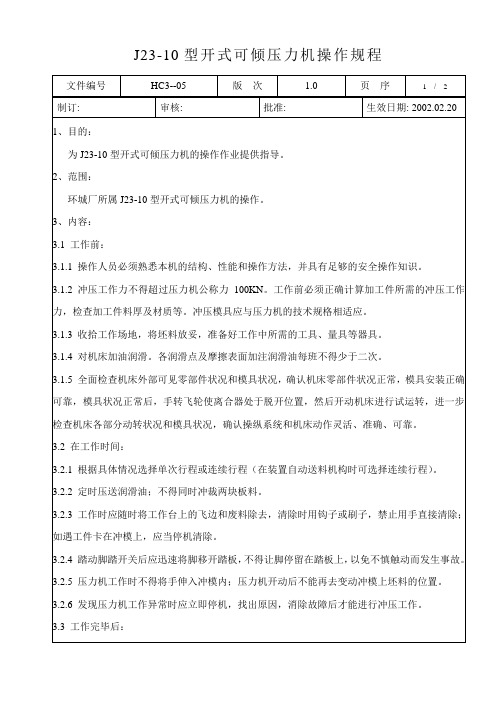

J23 系列开式可倾压力机J23-16bJc23-63用途与结构性能：该系列压力机机身为可倾式铸造结构，倾斜时便于冲压件或废料从模具上滑下。

采用刚性转键离合器，具有单次和连续操作规范。

使用带式制动器，滑块装有压塌式保险器，超载时保险器被压塌，从而保证整机不受损坏。

本机具有通用性强，精度高，性能可靠，便于操作的优点。

配备自动送料装置可实现半自动冲压作业。

25 吨以上机床可选配紧急制动装置。

主要技术参数 Specification项目名称 Item单位Unit J23-6.3 J 23-10B J23-16B J23-25B JC23-25 J23-40 JC23-40 J23-63 JC23-63 JC23-80 公称力 Nominal Pressure 千牛kN 63100160250250400400630630800公称力行程 Nominal PressureStroke 毫米 mm2 2 5 4 4 5 7 8.5 8.5 9滑块行程 Stroke Length毫米mm35 60 70 70 65 90 80 120 120 130行程次数 No. ofStrokes per minute次 /分 SPM 170130120110554545505050最大装模高度 Max. Die Height 毫米mm 120130 160 175 220 240 255 270 270 270装模高度调节量 Die Height Adjustment毫米 mm30 35 60 60 55 80 65 80 80 80喉深 Throat Depth毫米mm 110 130 160 190 200 250 250 260 260 260 工作台板 前后 F.B.毫米mm 200 240 300 360 370 460 460 480 480 500 BolsterSurface 左右 L.R.毫米mm310 360 450 600 560 700 700 710 710 720 前后 F.B.毫米mm110 100 110 160 200 150 250 200 200 200 左右 L.R.毫米mm160 180 220 250 290 300 360 340 340 340 工作台孔尺寸 Bed Opening直径 Dia.毫米mm 140 130 160 200 260 200 320 250 250 250 滑块底面 前后 F.B.毫米mm 120 150 180 185 220 260 260 272 272 272 SlideSurface 左右 L.R.毫米mm 140 170200260250300300320320320模柄孔尺寸 Stem hole 毫米mm Φ30X55 Φ30X55 Φ40X60Φ40X60Φ40X60Φ50X70Φ50X70Φ50X80 Φ50X80 Φ50X70立柱间距离 Distance betweenUprights 毫米 mm 150 180 220 260 270 300 340 350 350 350垫板厚度Thickness of Bolster 毫米mm 30 50 60 60 50 80 65 90 90 90机身最大可倾角 Max. InclinableAngle 角度degree 4530 35 30 30 30 30 30 30 20型号 ModelY90S-6 Y90L-6 Y100L-6 Y 112M-6 Y 100L1-4 Y 112M-4 Y 132S-4 Y 132M2-6 Y 132M2-6 Y 160M-6 主电机 Main Motor功率 Power 千瓦 kW0.75 1.11.52.22.2 4 5.55.55.5 7.5 前后 F.B.毫米mm780 9151140 1400 1345 1720 1721 1810 1810 1810 左右 L.R. 毫米mm570 752 905 900950 1335 1335 1350 1350 1300 外型尺寸Overall Dimension高度 Height 毫米mm1503 1690 1890 21002130 2488 2488 2740 2740 2760 重量 Weight 千克 4406601070 1980200035753894 440044005170kgJ21系列开式固定台压力机（钢性）JC21-100用途与结构性能：该系列机身为固定台式结构，采用转键离合器，具有单次和连续操作规范。

上海二锻冲床J23-10T/16T/25T技术参数：沃得精机J23系列开式可倾压力机性能特点：此系列压力机采用刚性转键式离合器，结构简单，操作、维修方便，采用技术参数代号R 单位J23-10T J23-16T J23-25T 滑块公称压力Pe KN 100 160 250公称力行程SP mm 2 2 2.5滑块行程S mm 45 55 65行程次数快速N Times/min 145 125低速Times/min 55 封闭高度H*H mm 180 220 270 封闭高度调节量t mm 35 45 55 滑块中心至机身距离C1 mm 130 160 200 立柱距离d1 mm 180 220 270 滑块底面尺寸左右L*R mm mm 170 200 250 前后F*B mm mm 150 180 220 模柄孔尺寸直径mm mm 30 40 40 深度mm mm 55 60 60工作台板尺寸左右L*R mm mm 370 450 560 前后F*B mm mm 240 300 370 工作台板厚度H3 mm 35 40 50最大倾斜角度 2 35 35 30 工作台离地面距离H1 mm 730 750 800 外形尺寸前后F*B mm mm 900 1150 1345 左右L*R mm mm 665 847 950 高H mm 1658 1910 2130 地脚螺栓距离前后F*B a′mm 610 780 920 左右L*R b′mm 394 450 600 电动机功率Motor Power KW 1.1 1.5 2.2 重量Weight kg 576 1055 1780 斜齿轮传动，工作平稳、；冲击小、噪音低。

J23-25型开式可倾压力机为国内首家将传动档的滑动轴承(即铜瓦)改为滚动轴承的，更改后传动档耐磨损，避免了因铜瓦磨损快而导致齿轮噪音变大。

J23-35型开式可倾压力机更是业内独有，国内其他厂家生产的35T压力机的机身基本采用25T压力机的机身，传动档采用铜瓦。

JE23系列产品广泛应用精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。

适合于大量生产的精密电子、五金零件。

采用一体化的特殊铸铁合金，高刚性及抗震性。

滑块以长型导路设计，配备滑块平衡装置，确保运转精密与稳定。

可搭配任何的自动化生产需求，提高生产效率降低成本。

重心平衡
1.传动中心与机器整体的中心趋于一致，确保冲压的精确、稳定。

2.本机采用两支滑块平衡器，确保机器保持平衡运转。

稳定的高精密
曲轴、齿轮、齿轮轴等摩擦等部位均经硬化热处理后再研磨加工，有极高的耐磨性和平衡性，性能稳定。

加工自动化、省力化
可搭配任何的自动送料机构，进行自动化生产、降低成本，提高效率。

可选配置
选用配件Optional/ Functions Accessories Optional选配吹风装置Air Ejector ○防震脚Auti-Vibration Press Mount ○变频器Inverter○模具照明装置Die Room Light ○预裁计数器Preset Counter ○
*注：产品不断改良、尺寸变更不另行通知。

技术参数：
J23系列轻、特型双柱开式可倾式压力机
公司生产具有性价比优势，且有同等功能或单项性特殊功能，适用性强的JA23-63；JA23-40；JB23-35；JF23-16；J23-6.3等J23系列轻、特型双柱开式可倾式压力机。

同时还生产适应用户需求的加大滑块行程，特大封闭高度的各种特殊规格的压力机。

（提示一：滑块行程加大后，请使用带平衡缸机型，可使机床工作更加平稳。

提示二：滑块行程越大压力吨位相应减弱。

）
特别推荐
JF23-16开式可倾压力机
专门为特殊用户设计制造的JF23-16双柱开式可倾式压力机：具有超高的封闭高度（280mm）和增大滑块行程（70mm），极大地拓宽了压力机使用范围。

J23-8开式可倾压力机
J23-8 Open tiltable press
功能仅次于J23-16双柱开式可倾式压力机，增大滑块行程（50mm），特大的封闭高度，更适应小规格产品的深拉伸，高成型，大幅度节约投资者的生产成本。

J23系列轻、特型双柱开式可倾式压力机技术参数。

普通型开式压力机产品介绍、工作台板滑块底面、地基图图集江苏扬力集团有限公司二0一五年六月2015.02版目录一、JE21系列经济型开式固定台压力机1、产品介绍2、工作台板图集3、滑块底面图集4、地基图图集二、J21系列普通型开式固定台压力机1、产品介绍2、工作台板图集3、滑块底面图集4、地基图图集三、J23系列普通型开式可倾压力机1、产品介绍2、工作台板图集3、滑块底面图集4、地基图图集修改说明本版2015.02版与2015.01版的内容差异有：1、JE21系列压力机简介的基本配置中，按钮品牌进行了调整，由施耐德改为富士；2、JE21、J21、J23系列压力机简介中删除了对可选配置的介绍。

JE21系列经济型开式固定台压力机JE21系列经济型开式固定台压力机简介一、产品特点JE21系列经济型开式固定台压力机是属于薄板冲压的通用压力机，适用于各种冷冲压工艺，如剪切、冲孔、落料、弯曲和浅拉伸工作。

其结构特点如下：曲轴横向放置，齿轮为外置敞开式、维护方便；采用组合式刚性连锁干式气动摩擦离合器──制动器，传递扭矩大，转动惯量小，安装、维修方便；滑块为一铸造箱形结构，滑块内安装压塌式过载保护装置，保护动作灵敏可靠，滑块超载后，保险器压塌破坏，从而保护压力机的主要零部件和模具不受损坏；滑块装模高度采用手动调节，由标牌显示装模高度；JE21-16～80采用四面三角形加长导轨，调整方便；JE21-100～125采用六面矩形导轨，导向精度高；采用手动油脂润滑；JE21-100～125设有气动平衡装置，减少二次冲击，运行平稳，提高了压力机的动态精度；采用台湾达英双联安全阀，保证了离合器操作的安全性和可靠性；气动元件：气源处理两联件采用江苏锴濮、调压阀采用SMC产品；电气控制采用施耐德可编程序控制器（PLC）进行集中控制，有效保证电控部分的可靠性；采用由施耐德公司接近开关组成的凸轮控制器，能在360°范围内准确发出信号，能精确控制主机各种动作规范和辅机动作协调，提高机器运行可靠性；配自动送料输出轴装置，可方便安装连接送料装置等；整机还配有双手操作按钮和脚踏开关。
