港口电气设备习题集—改

船舶电气设备复习题汇总船舶电气设备主要分为主电气设备和辅助电气设备两大类。

主电气设备包括主机配电系统、应急发电系统和动力配电系统，其作用是为船舶提供主要的电力供应和动力输出。

辅助电气设备包括船舶照明系统、船舶通信系统、船舶导航系统等，其作用是为船舶提供各种辅助电气服务。

2. 请简述船舶主机配电系统的工作原理及其在船舶中的重要性。

船舶主机配电系统的工作原理是将主机产生的电力通过变压器升压后，分配到船舶各个电气设备中。

主机配电系统在船舶中起到了至关重要的作用，它直接影响到船舶的动力输出和电力供应，是船舶电气设备中最重要的一部分。

3. 请列举船舶辅助电气设备的主要分类及作用。

船舶辅助电气设备主要包括船舶照明系统、船舶通信系统、船舶导航系统以及其他辅助设备。

其中，船舶照明系统主要用于为船舶提供照明服务；船舶通信系统主要用于船舶间的通信以及与陆地通信；船舶导航系统主要用于辅助航行和定位。

4. 请简述船舶电气设备的维护保养方法及注意事项。

船舶电气设备的维护保养主要包括定期检查、清洁和润滑，以及定期进行设备的性能测试和故障排除。

在进行维护保养时，需要注意设备的工作环境和使用条件，防止因环境因素导致设备性能下降或故障。

另外，定期的维护保养可以延长设备的使用寿命，提高设备的可靠性和安全性。

5. 请简述船舶应急发电系统的作用及其工作原理。

船舶应急发电系统的作用是在主电源故障时，向关键设备供电，保证船舶的安全运行。

它通常由柴油发电机、蓄电池和自动切换设备组成。

当主电源故障时，自动切换设备会自动将电源切换到应急发电系统，保证关键设备的正常工作。

6. 请解释船舶动力配电系统的重要性以及其工作原理。

船舶动力配电系统负责将主机产生的电力传输至船舶的动力装置，例如电动机等。

通过变压器进行电压调整和分配，以满足动力装置的需求。

动力配电系统的工作原理是保证主机产生的电能以高效、可靠地传输到各个动力装置，以提供船舶的推进和动力需要。

船舶电气习题汇总（有答案）电及磁习题1、软磁材料的特点是（ A ）。

A、磁滞回线面积较小，剩磁较小B、磁滞回线面积较大，剩磁较大C、磁滞回线面积较小，剩磁较大D、磁滞回线面积较大，剩磁较小2、关于电感的下列说法，错误的是（ B ）。

A、电感在直流稳态电路中相当于短路B、电感处于交流电路中，总是吸收功率C、电感中的电流不能跃变D、电感是储能元件3、若电感较大的线圈从电源切断时，线圈二端将产生很高的电压，这是由于（ C ）的结果。

A、电感值的变化B、电感线圈电阻太小C、自感现象D、电源电压波动4、铁心线圈通以交变电流后，及线圈绝缘的铁心会发热，这是由于（ D ）。

A、电流的磁效应B、电流的力效应C、线圈中的电流产生热效应D、线圈中的电流产生热效应及铁损引起的热效应5、关于铁磁材料的下列说法错误的是（D ）。

A、具有磁滞特征B、具有磁饱和特征C、导磁率非常数D、具有高磁阻特征（ C ）6、交流电机、电器设备中所用的硅钢片铁心，属于磁材料；其剩磁及矫顽力都。

A、硬 / 小B、硬 / 大C、软 / 小D、软 / 大7、对于各种电机、电气设备，要求其线圈电流小而产生的磁通大，通常在线圈中放有铁心，这是基于铁磁材料的 ( C ) 特征。

A．磁饱和性 B．高导电性 C．高导磁性 D. 磁滞性8、涡流损失和磁滞损失总称为（ B ）。

A、涡损B、铁损C、线损D、磁损9、为减小涡流损失，通常采取的方法是（ C ）。

A、减小涡流回路的电阻B、减小涡流回路的电压C、增大涡流回路的电阻D、增大涡流回路的电压10、电磁感应现象是指（ D ）。

A．有磁场就会产生感应电势B．载流导体在磁场中会受到电磁力的作用C．载流导体周围存在着磁场D. 处于变化磁场中的线圈会产生感应电势11、电机和变压器的铁心通常用硅钢片叠成，其目的是 ( A )A．减小铁心的涡流损耗 B．增大铁心的涡流C．增大电器的铜损 D. 减轻电器的重量12、铁心线圈通交变电流后，会引起铁心发热，即铁损，所谓铁损是指（ D ）。

港口电气控制（ B ）卷参考答案及评分标准一、填空题（10×1=20）1、并联、串联；2、相反、电力制动；3、电磁原理、机械动作原理；4、热继电器；5、熔体、熔管、熔座；6、交流接触器、直流接触器；7、0.95～1.05；8、断电、通电；9、铁心、线圈、触头；10、电源相序、两。

二、选择题（10×2=20）1、A；2、C；3、C；4、A；5、A；6、A；7、B；8、B；9、B；10、B。

三、判断题（10×2=20）1、×；2、×；3、√；4、×；5、×；6、×；7、√；8、×；9、×；10、√。

四、问答题（本题共15分）1、（7分）答：因为热元件的动作时间较长，不能在电路发生短路事故时立即切断电路，会造成更大损失。

2、（8分）答：降压启动是指利用启动设备将电压适当降低后，加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

五、叙述题（本题共25分）1、（15分）主令4SA的操纵手柄在零位时，4SA的K1闭合，3KA得电，其常开触头闭合，为旋转机构的控制部分提供电源。

4SA的手柄从零位转到“右1”时，K2触头闭合，接触器4KM1吸合，电动机4KM1和4KM2接全电阻起动，门机右转。

4KM1的常开辅助触头闭合，为4KM3的吸合做好准备。

当4SA的手柄从“右1”位转到“右2”时，K4触头闭合，4KT得电开始工作，待整定时间一到，4KM3线圈得电吸合，两台电动机的第一级起动电阻被短接。

同时，4KM3的常开辅助触头闭合，一对为4KM4的吸合做好准备，另一对自锁自身线圈回路。

当4SA的手柄从“右2”位转到“右3”时，K5触头闭合，4KT重复延时继电器的一个整定时间一到，4KM4得电吸合，4M1、4M2的第二级起动电阻被短接。

4KM4的常开辅助触头闭合，一对为4KM5的吸合做好准备，另一对自锁自身线圈回路。

船舶电气设备复习题汇总1. 电源系统1.1 什么是主电源系统？主电源系统是指船舶上提供电力供应的系统，包括发电机和配电系统。

一般包括主发电机、辅助发电机、电池等。

1.2 主电源系统的分类有哪些？主电源系统可以分为两类：直流电源和交流电源。

直流电源一般用于小型船舶，交流电源则用于大型船舶。

1.3 主发电机的工作原理是什么？主发电机是通过燃油或其他能源驱动发动机，以机械能驱动发电机，将机械能转化为电能。

一般主发电机使用的燃料包括柴油、重油等。

1.4 电池在主电源系统中的作用是什么？电池在主电源系统中作为备用电源，可以为紧急情况下的电力需求提供供电。

一般主电源系统包括启动电池和应急电池。

2. 配电系统2.1 什么是配电系统？配电系统是将主发电机发出的电能分配到船舶各个用电设备的系统。

主要由配电盘、电缆、开关、保险等组成。

2.2 配电盘有哪些类型？配电盘主要分为下列几种类型： - 主配电盘（总配电盘）：接受主发电机输出的电能，并分配到各个分配盘。

- 分配盘：将电能分配到各个用电设备。

- 应急配电盘：在主配电盘故障或紧急情况下切换至应急电源供电。

2.3 保险的作用是什么？保险作为一种安全装置，用于保护电路和设备免受过载、短路等电气故障的影响。

当电路中出现过大的电流或短路时，保险会自动切断电流，起到断电保护作用。

2.4 电缆的分类有哪些？电缆可以按照导体材料、绝缘材料、敷设方式等进行分类。

按照导体材料可分为铜缆和铝缆；按照绝缘材料可分为橡胶绝缘电缆和塑料绝缘电缆；按照敷设方式可分为固定敷设电缆和移动敷设电缆等。

3. 控制系统3.1 什么是控制系统？控制系统是用于控制船舶电气设备的一个系统，在船舶上一般用于控制发电机的启停、电动机的启停以及其他电气设备的控制。

3.2 控制系统中常见的控制方式有哪些？控制系统中常见的控制方式包括手动控制、自动控制和远程控制。

手动控制是指由人工操作控制设备，自动控制是指通过程序或传感器控制设备，远程控制是指通过远程设备进行控制。

港口电气复习题一、低压电器第一要求图形符号会画刀开关，主令控制器，接触器（接触器的四种灭弧方法、保护），时间继电器（通电延时、断电延时）重复延时继电器的两晶闸管（SCR）轮流导通，使得各接触器线圈依次得电，实现电动机的启动。

电流继电器有过电流继电器和欠电流继电器两种。

熔断器在所保护的电路中的接法，何种保护？热继电器用作电动机何种保护？使用时注意?行程限位开关起何种作用？自动空气断路器在电路中具有哪三种保护/制动器（通电制动、断电制动）二、电力拖动线路电气绘图的知识：电气原理图. 电器布置图电气安装接线图电气系统图原理图一般分为（主电路）和（辅助电路）两个部分。

为了易与区别主电路和辅助电路，通过强电流的主电路用粗实线画出，通过弱电流的辅助电路一般用细实线画出。

电器原理图同一电器各元件往往根据需要画在不同的位置。

“点动”，自锁，互锁控制，顺序控制零位保护（也是零电压保护）三种电动机的起动，制动方式。

点动线路，正反转线路，Y-△启动，转子串连电阻起动，三相异步电动机的制动方法，单向能耗制动，反转制动的线路三、门机线路1、门机每条腿上都有驱动小车和从动小车各（）台。

2、门机行走机构中各接触器、刀开关及过电流继电器安装在（）内，而四台电动机安装在（）上。

它们之间必须经过（）连接。

3、M10-30门机行走时，利用（）放缆，利用（）收揽4、门机有哪四大工作机构。

5、重复延时继电器实现的起动零压保护6、M10-30门机的旋转机构由（）台（）型电动机拖动，为了使两台电动机同步，它们共用一套（）起动。

7、门机的旋转机构中的两台电动机转子中串接的电阻分（）级短接。

8、门机旋转机构用（）方法来制动，制动力量的大小，可控制制动的（）。

9、在门机旋转机构短接电动机的第一、二级起动电阻是由（）与（）相结合来控制的，第三、四级由（）自动完成。

10、门机的变幅机构分（）级先后制动。

11、门机的起升机构的采用（）方法制动。

12、港机的移动供电一、填空题(每空1分，共24分)二、选择题（每题2分，共16分）三、问答题（每题8分，共24分）四、设计题16五、线路分析题20‘。

船舶电气设备管理与工艺课后练习题含答案题目一一艘船拥有一台3相6线交流发电机，额定功率为1500kW，额定电压为380V，额定电流为2890A，额定功率因数为0.8。

（1）求发电机的额定频率？（2）求运行在额定条件下的发电机电流？（3）若发电机的功率因数为0.9，求发电机的输出电流？（4）若需要为该船增加一个200kW的负载，该负载的功率因数为0.9，求电源调整后的发电机电流？参考答案：（1）发电机的额定频率为50 Hz；（2）运行在额定条件下的发电机电流为2890 A；（3）发电机的输出电流为2415 A；（4）电源调整后的发电机电流为3006 A。

题目二一艘3000吨的船可靠性要求非常高，为了保证电力系统的可靠性，船只电力系统采用了多回路结构。

该船共装有三台主发电机，每台发电机额定功率为1200 kW。

为了提高航行的舒适性，该船采用了三相三线的配电系统。

（1）计算该船每回路电源的容量和总电源容量？（2）该船的电源系统采用哪种发电机并联方式？（3）该船发电机如何配合工作，保证在任何一台发电机发生故障时，电力系统仍能保持正常运行？参考答案：（1）根据多回路结构计算该船每回路电源的容量为2400 kW，总电源容量为7200 kW；（2）该船电源系统采用并联运行，即每台发电机合成三相电源供给配电系统；（3）在任一一台发电机故障时，另外两台工作的发电机需要及时提供电力支持，保证电力系统的正常运行。

题目三一台液压起重机的电动机额定功率为15kW，额定电压为380V，额定电流为28.5A，额定功率因数为0.85。

试计算起重机的输出功率、输出扭矩和机械效率。

参考答案：根据给定的信息，可以计算出起重机的输出功率为12.75 kW，输出扭矩为27.843 Nm，机械效率为87.42%。

题目四一台3相4线交流发电机的额定容量为100kW，转速为1500 rpm，额定电压为400V，额定电流为144 A，发电机绕组为星形连接，额定功率因数为0.8。

一、填空题（1*20=20）1、工厂供电系统中，配电所的任务是____________和_____________。

2、低压断路器，又称低压自动开关，它既能带负荷通断电路，又能在短路、过负荷和低压下自动跳闸。

当线路上出现短路故障时，其_______脱扣器动作，使开关跳闸。

如果出现过负荷时，其串联在一次线路的加热电阻丝加热，使双金属片弯曲，也使开关跳闸。

当线路电压严重下降或失压时，________脱扣器动作，使开关跳闸。

3、我国110KV及以上的电力系统中性点均采用________________的运行方式；3~66KV的电力系统一般采用中性点____________的运行方式。

4、电力变压器按绕组绝缘及冷却方式分，有_________式，_________式和充气式。

5、低压配电系统的接地型式，分为TN系统、________、________。

6、工厂供电的过电流保护装置有________________、_____________、_______________________。

7、当供电系统发生故障时，只离故障点最近的保护装置动作，切除故障，而供电系统的其它部分仍然正常运行。

保护装置满足这一要求的动作，称为__________________________。

8、熄灭电弧的条件是_____________________________。

9、6~10KV配电变压器（二次侧电压为220/380V）有_______和_______两种常见的连接组别。

10、电压互感器二次绕组的额定电压一般为_______。

电流互感器二次侧额定电流一般为_______。

11、高压线路中，当过电流保护动作时限大于0.5~0.7s时，必须装设_____________保护。

12、和是衡量电能质量的两个基本参数。

13、我国3~66KV的电力系统一般采用中性点的运行方式，110KV及以上的电力系统中性点都采用的运行方式。

14、应用广泛的RN1型高压管式熔断器的灭弧方式包括、、。

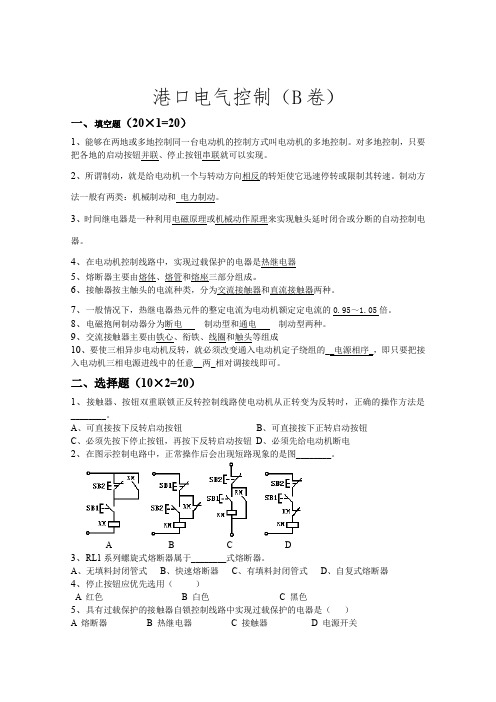

港口电气控制（B卷）一、填空题（20×1=20）1、能够在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。

对多地控制，只要把各地的启动按钮并联、停止按钮串联就可以实现。

2、所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转或限制其转速。

制动方法一般有两类：机械制动和电力制动。

3、时间继电器是一种利用电磁原理或机械动作原理来实现触头延时闭合或分断的自动控制电器。

4、在电动机控制线路中，实现过载保护的电器是热继电器5、熔断器主要由熔体、熔管和熔座三部分组成。

6、接触器按主触头的电流种类，分为交流接触器和直流接触器两种。

7、一般情况下，热继电器热元件的整定电流为电动机额定定电流的0.95～1.05倍。

8、电磁抱闸制动器分为断电制动型和通电制动型两种。

9、交流接触器主要由铁心、衔铁、线圈和触头等组成10、要使三相异步电动机反转，就必须改变通入电动机定子绕组的__电源相序_，即只要把接入电动机三相电源进线中的任意__两_相对调接线即可。

二、选择题（10×2=20）1、接触器、按钮双重联锁正反转控制线路使电动机从正转变为反转时，正确的操作方法是________。

A、可直接按下反转启动按钮B、可直接按下正转启动按钮C、必须先按下停止按钮，再按下反转启动按钮D、必须先给电动机断电2、在图示控制电路中，正常操作后会出现短路现象的是图________。

A B C D3、RL1系列螺旋式熔断器属于________式熔断器。

A、无填料封闭管式B、快速熔断器C、有填料封闭管式D、自复式熔断器4、停止按钮应优先选用（）A 红色B 白色C 黑色5、具有过载保护的接触器自锁控制线路中实现过载保护的电器是（）A 熔断器B 热继电器C 接触器D 电源开关6、热继电器在使用时，其热元件应与电动机的定子绕组（）。

A、串联B、并联C、既可并联也可串联7、（）是交流接触器发热的主要部件。

A 线圈B 铁芯C 衔铁8、行程开关的触头动作是通过________来实现的。

港口机械试题及答案一、单项选择题（每题2分，共20分）1. 港口机械中，用于装卸集装箱的主要设备是（）。

A. 龙门吊B. 桥吊C. 门座起重机D. 轮胎式起重机答案：B2. 以下哪项不是港口机械的组成部分？（）。

A. 起升机构B. 行走机构C. 传动机构D. 电气控制系统答案：C3. 港口机械的维护保养中，以下哪项不是定期保养的内容？（）。

A. 日常保养B. 一级保养C. 二级保养D. 紧急维修答案：D4. 港口机械中，轮胎式起重机的轮胎数量通常是（）。

A. 4个B. 6个C. 8个D. 10个答案：B5. 以下哪项不是港口机械的主要性能参数？（）。

A. 起重量B. 起升高度C. 工作速度D. 操作人员数量答案：D6. 港口机械的电气控制系统中，以下哪项不是常见的控制元件？（）。

A. 接触器B. 继电器C. 传感器D. 液压泵答案：D7. 港口机械中，以下哪项不是桥吊的主要组成部分？（）。

A. 桥架B. 起升机构C. 行走机构D. 轮胎答案：D8. 港口机械的润滑保养中，以下哪项不是常用的润滑方式？（）。

A. 手动润滑B. 集中润滑C. 油浴润滑D. 干摩擦润滑答案：D9. 港口机械中，以下哪项不是门座起重机的特点？（）。

A. 移动灵活B. 作业范围广C. 起升高度有限D. 起重量大答案：C10. 港口机械的液压系统中，以下哪项不是常见的故障？（）。

A. 油温过高B. 油路堵塞C. 油泵损坏D. 电气短路答案：D二、多项选择题（每题3分，共15分）1. 港口机械中，以下哪些设备属于起重机械？（）。

A. 龙门吊B. 桥吊C. 门座起重机D. 轮胎式起重机答案：ABCD2. 港口机械的维护保养中，以下哪些是一级保养的内容？（）。

A. 清洁设备B. 检查紧固件C. 更换润滑油D. 检查电气系统答案：ABCD3. 港口机械的电气控制系统中，以下哪些是常见的控制元件？（）。

A. 接触器B. 继电器C. 传感器D. 液压泵答案：ABC4. 港口机械中，以下哪些是桥吊的主要组成部分？（）。

船舶电气设备及系统试题及答案800选择题《船舶电气设备及系统》试题及答案（总共800题）第一章、磁路1 - 1、磁势的单位是：A、伏特B、安培C、欧姆D、韦伯1 - 2、正常工作时，若增加铁磁材料的励磁电流，其磁导率通常。

A、减小B、不变C、增大较多D、增大不多1 - 3、永久磁铁是利用铁磁材料的特性制造的。

A、高导磁B、磁饱和C、磁滞D、剩磁1 - 4、和可以使铁磁材料的剩磁消失。

A、高温；振动B、高温；压力C、低温；振动D、低温；压力1 - 5、材料的磁滞回线形状近似为矩形。

A、软磁B、硬磁C、矩磁D、非铁磁1 - 6、带铁心的线圈在交流电路中，铁芯对线圈的性能影响为：使线圈增大。

A、电路的电阻B、电路的感抗C、电路的功率D、磁路的磁阻1 - 7、铁磁材料的磁阻与磁路的长度成比，截面成比。

A、正；反B、正；正C、反；反D、反；正1 - 8、磁通在国际单位制SI中的单位为：。

A、WbB、MXC、A/mD、H/m1 - 9、磁通密度在国际单位制SI中的单位为：。

A、WbB、GSC、TD、H/m1 - 10、磁感应强度即为。

A、磁通B、磁场强度C、磁通密度D、磁导率1 - 11、铁磁材料的磁导率μ与真空的磁导率μ0关系。

A、μ<<μ0B、μ＝μ0C、μ>>μ0D、μ<μ01 - 12、经过相同的磁化后又将磁场去除时，软磁、硬磁、矩磁材料三者的剩磁大小关系为。

A、软>矩>硬B、矩>硬>软C、硬>软>矩D、软=硬=矩1 - 13、单相电磁铁中，在铁芯端部装一短路环的目的。

A、增加强度B、增加吸力C、消除振动D、消除剩磁1 - 14、交流电器的铁心通常采用硅钢片迭压而成，其目的是。

A、减小涡流损耗B、减小磁滞损耗C、增大剩磁D、增大磁通量1 - 15、由于磁材料的损耗较小，交流电机、电器常用其作为铁心制作材料。

A、软；磁滞B、软；涡流C、硬；磁滞D、硬；涡流1 - 16、各种交流电机、电器通常在线圈中放有铁心，这是基于铁磁材料的特性。

港口设施安全训练问题、测验题及解答一、问题1. 请简述港口设施安全训练的目的和意义。

2. 在港口设施中，哪些行为可能被视为不安全行为？3. 请列举三种预防港口设施事故的措施。

4. 请解释什么是应急预案，以及它在港口设施安全中的作用。

5. 在紧急情况下，应如何正确使用港口设施内的消防设备？二、测验题单选题1. 港口设施安全训练的主要目的是什么？A. 提高工作效率B. 减少人为错误C. 提升员工薪资D. 增加设备投入答案：B2. 以下哪种行为不会被视为港口设施中的不安全行为？A. 未经允许操作设备B. 穿着不当C. 严格遵守操作规程D. 疲劳作业答案：C3. 预防港口设施事故的措施不包括以下哪项？A. 定期检查设备B. 加强员工安全意识培训C. 允许超负荷作业D. 合理规划作业流程答案：C多选题1. 应急预案在港口设施安全中的作用包括哪些？A. 减少事故损失B. 及时控制事故扩散C. 提高员工薪资D. 加强设备维护答案：AB2. 紧急情况下使用港口设施内的消防设备，应遵循的原则有哪些？A. 保持冷静B. 迅速行动C. 先救火后报警D. 先报警后救火答案：AB三、解答1. 港口设施安全训练的目的是提高员工的安全意识和技能，减少事故发生，保障人员安全和设施正常运行。

通过安全训练，员工可以更好地掌握安全知识和操作技能，识别和预防潜在风险，从而降低事故发生的概率。

2. 在港口设施中，不安全行为可能包括：未经允许操作设备、穿着不当、违反操作规程、疲劳作业、使用过期或损坏设备等。

这些行为可能导致事故发生，对人员和设施造成伤害。

3. 预防港口设施事故的措施包括：定期检查设备、加强员工安全意识培训、合理安排作业流程、严格执行操作规程、确保设备维护良好等。

这些措施有助于发现和消除安全隐患，降低事故发生的概率。

4. 应急预案是为应对突发事件而制定的一系列措施和方案。

在港口设施安全中，应急预案有助于迅速应对事故，减少事故损失，控制事故扩散。
