建筑剖面设计

建筑剖面设计的知识点建筑剖面设计是建筑设计的重要环节之一，它涉及到建筑物内外空间的分隔、功能布局、结构构造等方面的内容。

本文将介绍建筑剖面设计的一些重要知识点，以帮助读者更好地理解和应用这一设计原则。

一、剖面设计的定义和作用建筑剖面设计是指在建筑设计中，通过切割建筑物的立面，展示建筑物内部各个空间的构造、布局、功能等信息。

它可以帮助人们更好地理解建筑物的内外空间关系，从而合理规划和设计建筑物的各项要素。

剖面设计起到了以下几个重要作用：1. 空间分隔：通过剖面设计，可以将建筑内外空间进行划分和隔离，以满足不同功能区域的需求。

2. 结构展示：剖面设计可以展示出建筑物的结构构造，使人们能够清晰了解建筑物的支撑体系和力学原理。

3. 功能布局：剖面设计可以体现出建筑物内部不同区域的功能布局，有利于人们更好地理解和使用建筑物。

二、剖面设计的要素和步骤剖面设计涉及到多个要素，其中包括平面布局、高度划分、立面拆分、材料选择等等。

下面分别进行介绍：1. 平面布局：在进行剖面设计时，首先需要对建筑物的平面布局进行规划和设计。

要考虑不同功能区域的位置关系、交通流线等因素，以确保空间的合理利用和通行的便捷性。

2. 高度划分：建筑物的剖面设计需要考虑不同楼层之间的高度划分。

这涉及到楼层的高度、楼板的厚度、天花板的高度等因素，以确保各个楼层之间的功能分隔和结构安全。

3. 立面拆分：在进行剖面设计时，需要将建筑物的立面进行拆分，以呈现建筑内部的空间结构和功能布局。

可以采用线条、色彩等方式，将不同空间区域进行标识和区分。

4. 材料选择：剖面设计还需要考虑不同空间区域的材料选择。

例如，在公共区域可以选择防火、防污染等功能性较强的材料，而在私密空间则可以选择更具温暖和舒适感的材料。

在进行剖面设计时，通常需要按照以下步骤进行：1. 确定设计目标和需求，了解项目背景和功能要求。

2. 进行初步的平面布局设计，确定建筑物的分区和功能区域。

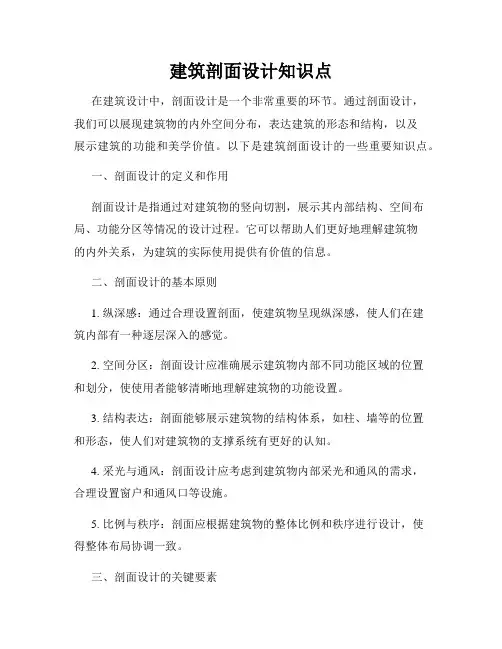

建筑剖面设计知识点在建筑设计中，剖面设计是一个非常重要的环节。

通过剖面设计，我们可以展现建筑物的内外空间分布，表达建筑的形态和结构，以及展示建筑的功能和美学价值。

以下是建筑剖面设计的一些重要知识点。

一、剖面设计的定义和作用剖面设计是指通过对建筑物的竖向切割，展示其内部结构、空间布局、功能分区等情况的设计过程。

它可以帮助人们更好地理解建筑物的内外关系，为建筑的实际使用提供有价值的信息。

二、剖面设计的基本原则1. 纵深感：通过合理设置剖面，使建筑物呈现纵深感，使人们在建筑内部有一种逐层深入的感觉。

2. 空间分区：剖面设计应准确展示建筑物内部不同功能区域的位置和划分，使使用者能够清晰地理解建筑物的功能设置。

3. 结构表达：剖面能够展示建筑物的结构体系，如柱、墙等的位置和形态，使人们对建筑物的支撑系统有更好的认知。

4. 采光与通风：剖面设计应考虑到建筑物内部采光和通风的需求，合理设置窗户和通风口等设施。

5. 比例与秩序：剖面应根据建筑物的整体比例和秩序进行设计，使得整体布局协调一致。

三、剖面设计的关键要素1. 水平线：水平线是建筑剖面设计中的一个重要要素，它可以帮助人们理解建筑物的楼层分布以及室内外的联系。

2. 形式语言：剖面设计中的形式语言可以通过不同的线条粗细、弧线与直线的组合、材料和色彩的应用等方式表达建筑的特征和风格。

3. 高度标识：剖面设计中的高度标识可以帮助人们理解建筑物不同部分的高度差异，进而把握建筑的整体感受。

4. 功能布局：剖面设计中的功能布局要准确地划分建筑物内部不同的功能区域，并合理安排它们之间的联系和转换。

四、剖面设计的常见类型1. 纵向剖面：沿建筑物的纵向方向进行切割，展示建筑物内部空间的分布和结构的组成。

2. 横向剖面：沿建筑物的横向方向进行切割，主要展示建筑物内部楼层之间的联系与交错。

3. 局部剖面：主要针对建筑物内部的某些关键区域进行切割，以突出这些区域的特殊性和重要性。

民用建筑设计——建筑剖面设计2 建筑剖面设计建筑平面图是立体空间的平面化表达，平面图表现了空间的长度与深度或宽度的关系。

空间的第三纬度(即高度)同样也是由平面视图来表现的，这就是剖面图的设计内容。

因此，从空间设计的角度来看，平面图与剖面图的对应关系是不言而喻的。

同平面图一样，剖面图也是空间的投影图，是建筑设计的基本语言之一。

剖面图的概念可以这样理解，即用一个假想的垂直于外墙轴线的切平面把建筑物切开，对切面以后部分的建筑形体作正投影图。

在表现方面，为了把切到的形体轮廓与看到的形体投影轮廓区别开来，切到的实体轮廓线用粗实线表示，如室内外地面线、墙体、楼梯板楼面板和梁以及屋顶内外轮廓线等。

看到的投影轮廓用细实线表示，如门窗洞口的侧墙、空间中的柱子以及平行于剖切面的梁等。

由于剖面图的轮廓及其表现内容均与剖切面的位置有关，剖面图又分为横剖面图与纵剖面图，它们是互相垂直的两个视图。

在复杂的建筑平面中，为了充分表现体形轮廓及空间高度上的变化情况，建筑物的剖面图一般不少于两个，剖切面的位置以剖切线来表示，每个位置上的剖面图应与剖切线的标注相对应，以方便人们的读图需要，剖面概念如图3.30 所示。

建筑剖面设计要根据房间的功能要求确定房间的剖面形状，同时必须考虑剖面形状与在垂直方向房屋各部分的组合关系、具体的物质技术、经济条件和空间的艺术效果等方面的影响，既要适用又要美观，才能使设计更加完善、合理。

具体要求如下：(1) 确定建筑物的各部分高度和剖面形式。

(2) 确定建筑的层数。

(3) 分析建筑空间的组合和利用。

(4) 在建筑剖面中研究有关的结构、构造关系。

2.1 房间的高度和剖面形式1. 房间的高度房间的高度包括层高和净高。

层高是国家对各类建筑房间高度的控制指标。

各类建筑的常用层高见表3-4。

净高是供人们直接使用的有效室内高度，它与室内活动特点、采光通风要求、结构类型、设备尺寸等因素有关(如图3.31 所示)。

有时房间的平面形状也间接地影响到房间净高的确定。

简述建筑剖面设计的基本内容一、引言建筑剖面设计是建筑设计的重要组成部分。

它不仅关系到建筑的外观形态，更关系到建筑内部空间的布局和使用效果。

本文将从建筑剖面设计的基本内容、设计原则和实践技巧三个方面进行详细介绍。

二、基本内容1. 建筑剖面建筑剖面是指将建筑物从竖向上切割而得到的截面图。

它能够清晰地展示出建筑物内部空间结构和功能分布。

通常，建筑剖面包括平面高程线、梁柱结构、墙体厚度、地上地下层数等信息。

2. 剖面设计剖面设计是指根据业主需求和使用功能，通过对建筑剖面进行优化和调整，使其具有合理性、美观性和实用性。

在进行剖面设计时，需要考虑到以下几个方面：（1）空间分布：合理安排空间布局，使得不同功能区域之间相互独立且协调统一。

（2）采光通风：保证室内采光通风良好，提高居住舒适度。

（3）节能环保：采用节能环保的设计理念，减少能源消耗和二氧化碳排放。

（4）安全性：考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。

三、设计原则1. 实用性原则建筑剖面设计首先要满足实用性原则。

在进行剖面设计时，应该根据业主的需求和使用功能，精心规划空间布局和功能分区，使得不同功能区域之间相互独立且协调统一。

同时，还要考虑到室内采光通风、节能环保等方面的问题。

2. 美观性原则建筑剖面设计也要考虑美观性原则。

通过对建筑剖面进行合理优化和调整，使其具有良好的视觉效果和空间感受。

同时，还要注意到建筑材料的选择与搭配、色彩搭配等方面的问题。

3. 经济性原则建筑剖面设计还要考虑经济性原则。

在进行剖面设计时，需要充分考虑到项目预算和成本效益，并尽可能地降低建造成本。

同时，还要注意到材料采购渠道、施工工艺等方面的问题。

4. 安全性原则建筑剖面设计还要考虑安全性原则。

在进行剖面设计时，需要考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。

同时，还要注意到消防通道、疏散路线、防盗等方面的问题。

四、实践技巧1. 空间分布规划在进行剖面设计时，需要根据业主需求和使用功能，合理规划空间布局和功能分区。

建筑剖面设计知识点归纳建筑剖面设计是建筑设计中的重要环节之一，它能够展示建筑物内部结构和功能分布，同时体现建筑的美学和实用性。

在进行建筑剖面设计时，设计师需要了解一些基本的知识点，以确保设计的准确性和合理性。

本文将对建筑剖面设计的知识点进行归纳和总结。

一、剖面设计的目的和意义建筑剖面设计是为了展示建筑物的内部结构和空间布局。

通过剖面设计，人们可以清晰地了解建筑物的分层结构、房间功能和布局，帮助人们更好地使用建筑物。

此外，剖面设计还能够体现建筑物的美学价值，使建筑物在视觉上更加和谐和统一。

二、剖面的基本构成1. 楼层分层：剖面设计需要明确标注各个楼层的高度、厚度以及楼层之间的连接方式，以便于建筑物的建造和使用。

2. 墙体和柱子：剖面设计需要准确标注墙体和柱子的厚度、高度和布置位置，体现出建筑物的结构性能与美观度。

3. 地板和天花板：剖面设计需要详细展示地板和天花板的材料、厚度以及吊顶结构等信息，以满足室内空间的舒适性和实用性。

4. 窗户和门窗：剖面设计需要准确标注窗户和门窗的尺寸、材质和打开方式，以满足室内采光和通风的要求。

三、剖面设计的技巧和注意事项1. 比例和尺寸：剖面设计需要合理选择比例和尺寸，确保设计的可读性和准确性。

同时，还要注意尽量减少不必要的细节，以保持整体设计的简洁性。

2. 功能和流线：剖面设计要考虑建筑物的功能布局和人流线路，以便于用户的正常使用和移动。

在设计中要注重细节，考虑到人们的行为和需求，提供更好的使用体验。

3. 结构和稳定：剖面设计需要充分考虑建筑物的结构稳定性和耐用性。

合理配置墙体、柱子和梁等结构构件，以确保建筑物在使用过程中的安全性和稳定性。

4. 美学和艺术：剖面设计是建筑艺术的一种表现形式，要注重建筑物的美学价值和整体风格的统一。

通过巧妙的设计，可以使剖面具有艺术性、形式美和视觉冲击力。

四、常见问题和解决方法1. 剖面不清晰：在设计过程中，有时会出现剖面设计不清晰的情况。

剖面图表示与建筑剖面设计要求和规定剖面图表示在垂直方向房屋各部分组合关系，在比例为1:100的建筑剖面图上绘制楼梯时，必须要绘出的部分是扶手，平台梁，圈梁。

剖面设计要确定各部分高度、建筑层数，空间组合利用。

在多层住宅设计中为了安全，阳台栏杆高度不应低于105m0在高层建筑中，阳台栏杆以实多虚少为好，栏杆高度不宜低于11m,外廊宜为封闭式。

层高：该层的地坪或楼板面到上层楼板面的距离，即该层房间的净高加以楼板层的结构厚度。

净高：楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。

房间高度的确定依据:人体活动及家具设备的要求,采光、通风等卫生要求，结构层高度及构件方式的要求,室内空间比例要求,建筑经济效益要求。

房间采光、通风的要求通过照度及其均匀度表示，依靠平面中窗的宽度和位置（窗上沿离地距离）、剖面图中窗的高度（侧窗上沿），进深与窗高关系，单侧采光1∕21f双版IJ采光1∕41o某建筑层高3m,预应力楼板厚120mm,梁高600mm,那么二层的地面标高为3.000m o在没有特殊要求的普通房间中，窗台高度一般取900~1000mm o一般民用建筑窗台高度考虑略高于桌面高度，低于人坐下时的视平线高度,常取900mm o桌子一般高800mm o室内净高根据使用性质和活动特点的要求，由人数、面积决定，人多，占面积多。

活动尺度增加，室内换气大，净高增加。

校舍人稍多设双层铺,住宅居室人数少,比一般住宅层高3m要大一些。

某学校宿舍内为双层单人床，那么其宿舍层高可以是3.2m或3.3m o一般情况下，室内最小净高应使人举手不接触到顶棚为宜，为此，房间净高不应低于2.2m。

教室人多面积大，视听要求视线声音无遮挡地坪升起，反射声合理分布剖面形状（顶棚）学校合班教室的地面起坡或阶梯地面的视线升高值一般为12Omm,小于15Omm普通台阶踏步高度。

公共建筑主要出入口处的台阶每一级高度一般不超过150mm。

住宅的使用面积是建筑面积减去结构面积。

建筑剖面设计知识点总结建筑剖面设计是建筑设计中的重要环节，通过对建筑剖面的设计能够实现建筑结构的合理布局和空间利用。

本文将对建筑剖面设计中的一些重要知识点进行总结和探讨。

一、剖面设计的概念和作用建筑剖面设计是对建筑物在垂直方向上的切割和展示，是建筑设计的重要组成部分。

剖面设计能够直观地展现建筑结构、功能布局和空间分配，为建筑师和设计团队提供有力的参考依据。

通过对剖面的设计，可以更好地控制建筑物的空间氛围、采光条件以及通风效果，实现建筑的功能和美感的统一。

二、剖面设计的基本原则1. 功能性原则：剖面设计应符合建筑物的功能需求，结合建筑物的使用目的进行合理布局。

2. 美观性原则：剖面设计应注重建筑物的外观美感，通过合理的线条、比例和材料运用来提升建筑的整体形象。

3. 结构性原则：剖面设计应考虑到建筑物的结构要求和承重能力，确保剖面布局的合理性和稳定性。

4. 人性化原则：剖面设计应符合人的使用习惯，提供舒适的使用环境和流畅的空间通道。

三、剖面设计中的要素和技巧1. 空间布局：合理安排建筑物的空间分配，考虑到不同功能区域的相互关系和使用便利性。

2. 高度和层次：通过在剖面中设置不同的高度和层次，创造出丰富的空间变化和层次感。

3. 开间和进深：正确处理建筑物的开间和进深关系，使得不同区域之间的流动和通风得以顺畅进行。

4. 采光和通风：合理设置窗户、天窗等采光通风设施，保证建筑物内部的光线和空气流通。

5. 正确使用材料：在剖面设计中应根据功能需求和美观要求，选择合适的材料来进行装饰和构造。

四、实例分析以某商业综合体的剖面设计为例，通过剖面展示了商业中心、写字楼、餐饮区和停车场等功能区域的布局和空间关系。

商业中心位于底层，高度较高，采用大面积的玻璃幕墙设计，提供良好的展示效果和购物环境。

写字楼位于中层，采用分层和错落有致的剖面设计，形成了多个层次感和独特的外观形象。

餐饮区和停车场位于地下层，通过合理的剖面布局，保证了餐饮区的通风和停车场的出入口的合理设置。
