机械原理题库第五章、凸轮机构(汇总)

机械原理复习题05凸轮机构一、填空1.凸轮机构主要是由_凸轮_、__从动杆_和固定机架三个基本构件所组成。

2.按凸轮的外形，凸轮机构主要分为_盘行__凸轮和_圆柱_凸轮两种基本类型。

3.从动杆与凸轮轮廓的接触形式有_点__、_线__二种。

4.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基园_。

5.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力）与从动杆速度方向之间的夹角称为凸轮在该点的_压力角α__。

6.随着凸轮压力角α增大，有害分力F2将会_引起摩擦阻力过大_而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α_______。

7.凸轮机构从动杆等速运动的位移为一条_斜_线，从动杆等加速等减速运动的位移曲线为一条_抛物线。

8.等速运动凸轮在速度换接处从动杆将产生_刚性_冲击，引起机构强烈的振动。

9.凸轮机构的移动式从动杆能实现___c _。

(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有__尖顶、_滚子_和平底三种。

11.凸轮与从动件接触处的运动副属于___a____。

(a 高副 b 转动副 c 移动副)13.在要求_a_的凸轮机构中，宜使用滚子式从动件。

( a 传力较大 b 传动准确、灵敏 c 转速较高）14.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足__c___。

(a r >ρ最小 b r =ρ最小 c r <ρ最小)15.凸轮与移动式从动杆接触点的压力角在机构运动时是_ c ___。

( a 恒定的 b 变化的 c 时有时无变化的）16.当凸轮转角δ和从动杆行程H一定时，基圆半径r b与压力角α的关系是_b___。

(a r b愈小则愈小，b r b愈小则a愈大，c r b变化而α不变）17.下列凸轮机构中，图__b___所画的压力角是正确的。

18.在减小凸轮机构尺寸时，应首先考虑_a___。

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。

此文档下载后即可编辑五、（12分）图示为一偏心圆盘凸轮机构，凸轮的回转方向如图所示。

要求：（1）说明该机构的详细名称；（2）在图上画出凸轮的基圆，并标明图示位置的凸轮机构压力角和从动件2的位移；（3）在图上标出从动件的行程h及该机构的最小压力角的位置。

五、总分12分。

(1)2 分；(2)6 分；(3)4 分(1) 偏置直动滚子从动件盘形凸轮机构。

(2) r0，α，s如图所示。

(3) h及αmin发生位置如图示。

五、（10分）试在图示凸轮机构中，（1）标出从动件与凸轮从接触点C到接触点D时，该凸轮转过的转角ϕ；（2）标出从动件与凸轮在D点接触的压力角α；（3）标出在D点接触时的从动件的位移s。

五、总分10分。

(1)4 分；(2)3 分；(3)3 分(1)ϕ如图示。

(2)α如图示。

(3) s如图示。

-5、图示为一偏置直动滚子从动件盘形凸轮机构。

试在图上：（1）画出并标明基圆r0；（2）作出并标明凸轮按ω方向转过60︒后，从动件与凸轮廓线接触处的压力角α；（3）作出并标明滚子从图示位置反转到B处与凸轮接触时，对应的凸轮转角ϕ。

1.在图示的凸轮机构中，画出凸轮从图示位置转过60 时从动件的位置及从动件的位移s。

1.总分5分。

(1)3 分；(2)2 分(1) 找出转过60 的位置。

(2) 标出位移s。

1.四、（10分）在图示凸轮机构中，已知：20AO mm，ο60=BO=∠AOB，=且A B(为圆弧；CO=DO=40mm,ο60∠COD,CD(为圆弧；滚子半径=r r=10mm，从动件的推程和回程运动规律均为等速运动规律。

（1）求凸轮的基圆半径；（2）画出从动件的位移线图。

四、总分10分。

(1)2分；(2)8分(1) r0=AO+r r=20+10=30 mm(2) s-ϕ线图如图示。

五、（10分）在图示直动平底从动件盘形凸轮机构中，请指出：（1 ）图示位置时凸轮机构的压力角 。

（2 ）图示位置从动件的位移。

机械基础知识常用题库100道及答案一、机械原理1. 机器中运动的单元是（）。

A. 零件B. 构件C. 机构D. 部件答案：B。

解析：构件是机器中运动的单元。

2. 平面机构中，两构件通过面接触而构成的运动副称为（）。

A. 低副B. 高副C. 移动副D. 转动副答案：A。

解析：两构件通过面接触而构成的运动副为低副。

3. 平面机构中，两构件通过点或线接触而构成的运动副称为（）。

A. 低副B. 高副C. 移动副D. 转动副答案：B。

解析：两构件通过点或线接触而构成的运动副为高副。

4. 铰链四杆机构中，最短杆与最长杆长度之和小于或等于其余两杆长度之和时，若取最短杆为机架，则机构为（）。

A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 不确定答案：A。

解析：满足上述条件且取最短杆为机架时为双曲柄机构。

5. 凸轮机构中，凸轮与从动件的接触形式为（）。

A. 高副B. 低副C. 移动副D. 转动副答案：A。

解析：凸轮机构中凸轮与从动件通过点或线接触，为高副。

二、机械设计6. 机械零件设计中，强度准则是指零件中的应力不得超过（）。

A. 许用应力B. 极限应力C. 屈服应力D. 强度极限答案：A。

解析：强度准则要求零件中的应力不得超过许用应力。

7. 在带传动中，带所受的最大应力发生在（）。

A. 紧边进入小带轮处B. 紧边离开小带轮处C. 松边进入大带轮处D. 松边离开大带轮处答案：A。

解析：带传动中最大应力发生在紧边进入小带轮处。

8. 链传动中，链节数最好取为（）。

A. 偶数B. 奇数C. 质数D. 任意数答案：A。

解析：链节数取偶数可避免使用过渡链节，使链条受力均匀。

9. 齿轮传动中，标准直齿圆柱齿轮的压力角为（）。

A. 15°B. 20°C. 25°D. 30°答案：B。

解析：标准直齿圆柱齿轮的压力角为20°。

10. 蜗杆传动中，蜗杆的头数一般为（）。

A. 1、2、4B. 1、2、3C. 1、3、4D. 2、3、4答案：B。

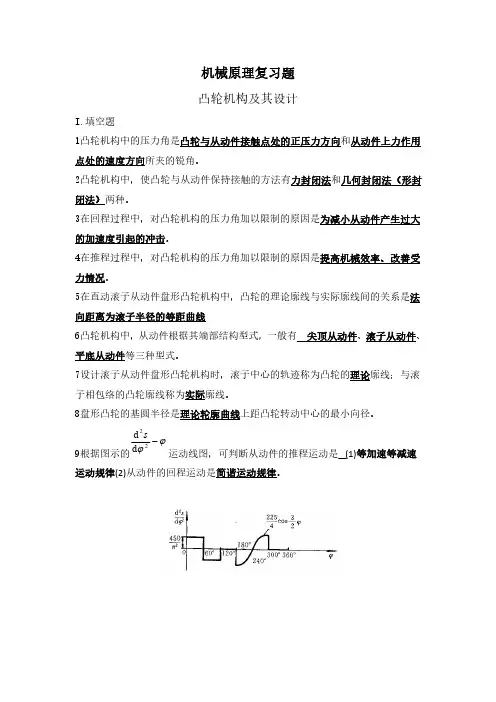

机械原理复习题凸轮机构及其设计I.填空题1凸轮机构中的压力角是凸轮与从动件接触点处的正压力方向和从动件上力作用点处的速度方向所夹的锐角。

2凸轮机构中，使凸轮与从动件保持接触的方法有力封闭法和几何封闭法（形封闭法）两种。

3在回程过程中，对凸轮机构的压力角加以限制的原因是为减小从动件产生过大的加速度引起的冲击。

4在推程过程中，对凸轮机构的压力角加以限制的原因是提高机械效率、改善受力情况。

5在直动滚子从动件盘形凸轮机构中，凸轮的理论廓线与实际廓线间的关系是法向距离为滚子半径的等距曲线6凸轮机构中，从动件根据其端部结构型式，一般有尖顶从动件、滚子从动件、平底从动件等三种型式。

7设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的理论廓线；与滚子相包络的凸轮廓线称为实际廓线。

8盘形凸轮的基圆半径是理论轮廓曲线上距凸轮转动中心的最小向径。

9根据图示的ϕϕ-22dd s运动线图，可判断从动件的推程运动是__(1)等加速等减速运动规律(2)从动件的回程运动是简谐运动规律。

10从动件作等速运动的凸轮机构中，其位移线图是斜直线，速度线图是平行于凸轮转角坐标轴的直线。

11当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用增大基圆半径、采用偏置从动件、在满足工作要求的前提下，选择不同的从动件的运动规律等办法来解决。

12在设计滚子从动件盘形凸轮轮廓曲线中，若出现滚子半径大于理论廓线上的最小曲率半径时，会发生从动件运动失真现象。

此时，可采用加大凸轮基圆半径或减小滚子半径方法避免从动件的运动失真。

13用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与滚子半径的选择有关。

14在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是滚子半径小于凸轮理论轮廓曲线上的最小曲率半径。

15在偏置直动从动件盘形凸轮机构中，当凸轮逆时针方向转动时，为减小机构压力角，应使从动件导路位置偏置于凸轮回转中心的右侧。

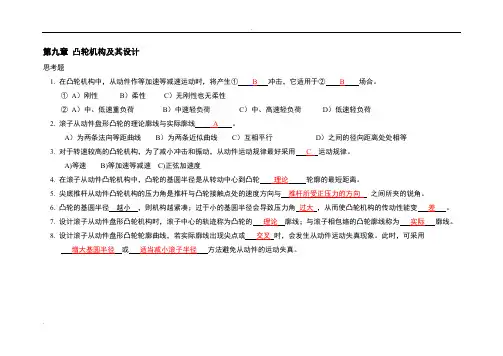

第九章凸轮机构及其设计
思考题
1. 在凸轮机构中，从动件作等加速等减速运动时，将产生①B冲击，它适用于②B场合。

①A）刚性B）柔性C）无刚性也无柔性
②A）中、低速重负荷B）中速轻负荷C）中、高速轻负荷D）低速轻负荷
2. 滚子从动件盘形凸轮的理论廓线与实际廓线A。

A）为两条法向等距曲线B）为两条近似曲线C）互相平行D）之间的径向距离处处相等
3. 对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用 C 运动规律。

A)等速B)等加速等减速C)正弦加速度
4. 在滚子从动件凸轮机构中，凸轮的基圆半径是从转动中心到凸轮理论轮廓的最短距离。

5. 尖底推杆从动件凸轮机构的压力角是推杆与凸轮接触点处的速度方向与推杆所受正压力的方向之间所夹的锐角。

6. 凸轮的基圆半径越小，则机构越紧凑；过于小的基圆半径会导致压力角过大，从而使凸轮机构的传动性能变差。

7. 设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的理论廓线；与滚子相包络的凸轮廓线称为实际廓线。

8. 设计滚子从动件盘形凸轮轮廓曲线，若实际廓线出现尖点或交叉时，会发生从动件运动失真现象。

此时，可采用
增大基圆半径或适当减小滚子半径方法避免从动件的运动失真。

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

凸轮机构习题解答复习与练习题参考答案一、单项选择题1 B2 A3 C4 D5 B6 A 7.A 8. A 9. C 10 .B 11. C 12. A 13. .B 14. .B 15 .A 16.B 17 .C 18 .B 19 .A 20 .B 21 .B 22 .C其他答案在文后：一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A ．惯性力难以平衡B ．点、线接触，易磨损C ．设计较为复杂D ．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A ．可实现各种预期的运动规律B ．便于润滑C ．制造方便，易获得较高的精度D ．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A ．摆动尖顶推杆B ．直动滚子推杆C ．摆动平底推杆D ．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A ．偏置比对心大B ．对心比偏置大C ．一样大D ．不一定5 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A ．等速运动规律B ．摆线运动规律（正弦加速度运动规律）C ．等加速等减速运动规律D ．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A ．增大基圆半径B ．改用滚子推杆C ．改变凸轮转向D ．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11. （）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

机械原理自由度瞬心法凸轮考题1.计算图示机构的自由度。

如有复合铰链、虚约束、局部自由度，请在图中标出。

2.在图示导杆机构中，已知AB杆长，AC杆长，BD长度以及ω1。

试用瞬心法求：（1）图示位置时θ＝45°，该机构的全部瞬心的位置；（2）当θ＝45°时，D点的速度v D；（3）构件2上BD延长线上最小速度的位置及大小。

（本题用图解法求解，直接在图上标明位置，速度列出计算式，不求具体值）3.图示为一偏置式滚子推杆盘状凸轮机构，凸轮为一偏心圆，逆时针回转，其直径D＝32mm，滚子半径为r＝5mm，偏距e＝6mm，试根据图示位置1）画出凸轮的理论廓线、偏距圆；2）求出基圆半径rb、最大行程h、升程角δ0；3）画出图示位置时凸轮的压力角。

答案：1.2.（1）共有6个瞬心，如图所示；（2）vD＝ω1·DF（3）最小速度点位置为E点，如图所示vE＝ω1·EF3.1.计算下图机构自由度（若机构中存在复合铰链、局部自由度或虚约束，请明确指出）。

2.图示机构运动简图中，设已知各构件的尺寸及原动件1的速度v1和加速度a1，现要求：（1）确定图示位置时该机构全部瞬心的位置；（2）用瞬心法求构件2及构件3的瞬时角速度ω2、ω3（列出计算式，不求具体值）；（3）求构件2上瞬时速度为零的点的位置（在图上标出）。

G A B E FC D3.图示为一偏心圆凸轮机构，O 为偏心圆的转动中心，C 为几何中心。

（1）画出凸轮的理论廓线并求出凸轮的基圆半径r b ；（2）用作图法求从动件2的最大升程h 和推程运动角δ1；（3）在图中标出凸轮从图示位置转过90时从动件的位移s 与机构的压力角α。

答案：1.6,8,1L h n P P ===（2′）机构自由度：323628111L h F n P P =--=?-?-?=（1′）2.3.。

图【分析】要正确地根据位移曲线、速度曲线和加速度曲线中的一个画岀其余的两个，必须对 常见四推杆的运动规律熟悉。

至于判断有无冲击以及冲击的类型，关键要看速度和加速度有无突 变。

若速度突变处加 速度无穷大，则有刚性冲击；若加速度的突变为有限值，则为柔性冲击。

解：由图(3)可知，在创段内(0 <5^2), /因推杆的速度V 二0,故此段为推杆的近休段，推杆的位移及加 速度均为零。

在AB 段内(n∕23〃因)v>0,故为推杆的推程段。

且在AB 段内，因速度线图为上升的斜直线，故推杆先等加速上升，位移曲线为抛物线运动曲线，而加速度曲线为正 的水平直线 段；在BC 段内，因速度曲线为水平直线段，故推杆继续等速上升，位移曲线为上升 的斜直线，而加速度曲 线为与5轴重合的线段；在CD 段内，因速度线为下降的斜直线，故推杆继续等减速上升，位移曲线为抛物线，而加速度曲线为负的水平线段。

在DE 段内(3 n/2 <5<2n)因v<0,故为推杆的回程段，因速度曲线为水平线段，故推杆做等速下降运动。

其位移曲线为下降的斜直线, 而加速度曲线为与5轴重合的线段，且在D 和E 处其加速度分别为负无穷大和正无穷大。

综上所述作出推杆的速度 V 及加速度3线图如图⑹及(C)所示。

由推杆速度曲线和加速度曲线知，在 D 及E 处，有速度突变，且相应的加速度分别为负无穷 大和正无穷大。

故凸轮机构在 D 和E 处有刚性冲击。

而在A, B, C 及D 处加速度存在有限突变, 故在这儿处凸轮机构有柔性冲击。

在F 处有正的加速度值，故有惯性力，但既无速度突变，也无加速度突变，因此, F 处无冲击存在。

【评注】本例是针对推杆常用的四种运动规律的典型题。

解题的关键是对常用运动规律的位 移、速度以及加速度线图熟练，特另U 是要会作常用运动规律的位移、速度以及加速度线图。

对于图(R 所示的凸轮机构，要求: (1) 写岀该凸轮机构的名称； (2) 在图上标岀凸轮的合理转向。

二、凸轮机构一、运动分析凸轮的运动分为4个阶段：推程运动、远休程、回程运动、近休程。

该凸轮机构4个阶段的运动角分别为推程运动角90˚、远休止角100 ˚、回程运动角50 ˚、近休止角120 ˚。

推程运动阶段的运动规律为正弦加速度运动，回程运动的运动规律为4-5-6-7多项式运动。

凸轮的简图如图1所示。

图1对该机构进行简单的运动分析：1.升程阶段采用正弦加速度的运动规律，从动件的位移、速度、加速度、压力角的计算公式如下：计算时将相应的量带入公式即可得到。

类速度可以直接将位移方程对凸轮转角ϕ求导得到。

2.远休程阶段的位移不变，与凸轮升程阶段最后的位移相等，速度、加速度则变为0。

3.回程阶段位移、速度、加速度可通过代入4-5-6-7多项式的方程求得。

4.近休程阶段的位移与回程阶段最后的位移相等，且为0，速度、加速度均变为0.二、流程框图图2三、运用VC编程#include<stdio.h>#include<math.h>#define pi 3.141592654 //定义全局变量int main() //主函数{int i,j,k,l;double s; //定义位移量double v; //定义速度量double a; //定义加速度量double r; //定义弧度制角度量double d,o,m,t=40,x1,x2,y1,y2,d1,d2; //定义中间变量double p; //定义角度制角度量double w=1; //定义并角速度量赋值double R=50; //定义基圆半径double e=30; //定义偏距double n; //定义压力角double u; //定义曲率半径double Rr=17; //定义滚子半径并赋值double x,y,X,Y; //定义实际与理论廓线上点的坐标r=0;for(i=0;i<20;i++){s=20/pi*(4*r-sin(4*r));x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=80/pi*(1-cos(4*r));v=80/pi*(1-cos(4*r));a=320/pi*sin(4*r);m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+pi/40;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}r=pi/2;for(j=0;j<5;j++){s=s;x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=0;v=0;a=0;m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+pi/9;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}r=(19*pi)/18;for(k=0;k<20;k++){o=(18*r-19*pi)/(5*pi);s=40*(1-35*pow(o,4)+84*pow(o,5)-70*pow(o,6)+20*pow(o,7));x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=18*40/5/pi*(-35*4*pow(o,3)+84*5*pow(o,4)-70*6*pow(o,5)+20*7*pow(o,6));v=-80/pi*(140*pow(o,3)-420*pow(o,4)+420*pow(o,5)-140*pow(o,6));a=-160/pi*(420*pow(o,2)-1680*pow(o,3)+2100*pow(o,4)-840*pow(o,5));m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+pi/72;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}r=(4*pi)/3;for(l=0;l<5;l++){s=s;x=-(t+s)*sin(r)-e*cos(r);y=(t+s)*cos(r)-e*sin(r);d1=-(s+t)*cos(r)+e*sin(r);d2=-(s+t)*sin(r)-e*cos(r);X=x-Rr*d2/pow(d1*d1+d2*d2,0.5);Y=y+Rr*d1/pow(d1*d1+d2*d2,0.5);d=0;v=0;a=0;m=atan(fabs(d-e)/(s+t));n=180*m/pi;x1=(t+s)*cos(r)+v/w*sin(r)-e*sin(r);y1=-(t+s)*sin(r)+v/w*cos(r)-e*cos(r);x2=-(t+s)*sin(r)+v/w*cos(r)+a/(w*w)*sin(r)+v/w*cos(r)-e*cos(r);y2=-(t+s)*cos(r)-v/w*sin(r)+a/(w*w)*cos(r)-v/w*sin(r)+e*sin(r);u=pow(x1*x1+y1*y1,1.5)/fabs(x1*y2-y1*x2);r=r+2*pi/15;p=180/pi*r;printf("%lf %lf %lf %lf %lf %lf %lf %lf %lf %lf %lf\n", p,s,v,a,d,n,u,x,y,X,Y);}return 0;}四、计算结果处理1.输出数据位移s、速度v、加速度a、类速度ds/dϕ、压力角α、曲率半径ρ（其中曲率半径缺失的数据为太大而不合题意的数据，已将其舍去）:表1凸轮轮廓：理论廓线坐标、实际廓线坐标：表22.根据输出数据做出图像：图2图3图4图5图6图7图8。

00901、凸轮机构中的压力角是和所夹的锐角。

00902、凸轮机构中，使凸轮与从动件保持接触的方法有和两种。

00903、在回程过程中，对凸轮机构的压力角加以限制的原因是。

00904、在推程过程中，对凸轮机构的压力角加以限制的原因是。

00905、在直动滚子从动件盘形凸轮机构中，凸轮的理论廓线与实际廓线间的关系是。

00906、凸轮机构中，从动件根据其端部结构型式，一般有、、等三种型式。

00907、设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。

00908、盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

00909、根据图示的dd2sϕϕ2-运动线图，可判断从动件的推程运动是_________________________________，从动件的回程运动是____________________________________________。

00910、从动件作等速运动的凸轮机构中，其位移线图是线，速度线图是线。

00911、当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用、、等办法来解决。

00912、在设计滚子从动件盘形凸轮轮廓曲线中，若出现时，会发生从动件运动失真现象。

此时，可采用方法避免从动件的运动失真。

00913、用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与的选择有关。

00914、在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是。

00915、在偏置直动从动件盘形凸轮机构中，当凸轮逆时针方向转动时，为减小机构压力角，应使从动件导路位置偏置于凸轮回转中心的侧。

00916、平底从动件盘形凸轮机构中，凸轮基圆半径应由来决定。

00917、凸轮的基圆半径越小，则凸轮机构的压力角越，而凸轮机构的尺寸越。

00918、凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。

机械原理考试题及答案一、单项选择题（每题2分，共20分）1. 机械原理中，机构的自由度是指（）。

A. 机构中独立运动的数目B. 机构中运动副的数目C. 机构中构件的数目D. 机构中高副的数目答案：A2. 凸轮机构中，从动件的位移规律有（）。

A. 直线运动规律B. 匀速运动规律C. 匀加速运动规律D. 以上都是答案：D3. 四杆机构中，若最短杆长度为Lmin，最长杆长度为Lmax，则Lmin与Lmax之比应满足（）。

A. Lmin/Lmax < 0.5B. Lmin/Lmax ≥ 0.5C. Lmin/Lmax > 0.5D. Lmin/Lmax = 0.5答案：B4. 齿轮传动中，齿数比是指（）。

A. 两个齿轮的齿数之和B. 两个齿轮的齿数之差C. 两个齿轮的齿数之比D. 两个齿轮的直径之比答案：C5. 机械系统中，惯性力的平衡是指（）。

A. 惯性力与外力平衡B. 惯性力与重力平衡C. 惯性力与摩擦力平衡D. 惯性力与惯性力平衡答案：D6. 机构中，若存在高副，则机构的自由度会（）。

A. 增加B. 减少C. 不变D. 无法确定答案：B7. 机械系统中，若要实现运动的合成，需要满足的条件是（）。

B. 运动方向相反C. 运动方向垂直D. 运动方向任意答案：D8. 齿轮传动中，若要实现减速，应选择（）。

A. 小齿轮带动大齿轮B. 大齿轮带动小齿轮C. 两个齿轮直径相同D. 两个齿轮齿数相同答案：A9. 机械系统中，若要实现运动的分解，需要满足的条件是（）。

A. 运动方向相同B. 运动方向相反D. 运动方向任意答案：D10. 四杆机构中，若最短杆长度为Lmin，最长杆长度为Lmax，则Lmin与Lmax之比应满足（）。

A. Lmin/Lmax < 0.5B. Lmin/Lmax ≥ 0.5C. Lmin/Lmax > 0.5D. Lmin/Lmax = 0.5答案：B二、填空题（每题2分，共20分）1. 机械原理中，机构的自由度是指机构中独立运动的数目，其计算公式为：自由度 = 3n - 2pl - ph，其中n为构件数目，pl为低副数目，ph为高副数目。

机械原理习题及答案 YUKI was compiled on the morning of December 16, 2020第1章平面机构的结构分析解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。

验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。

题图题图绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。

计算下列机构自由度，并说明注意事项。

计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。

题图题图第2章平面机构的运动分析试求图示各机构在图示位置时全部瞬心。

题图在图示机构中，已知各构件尺寸为l AB =180mm , l BC =280mm , l BD =450mm , l CD=250mm , l AE =120mm , φ=30o, 构件AB 上点E 的速度为 v E =150 mm /s ,试求该位置时C 、D 两点的速度及连杆2的角速度ω2 。

在图示的摆动导杆机构中，已知l AB =30mm , l AC =100mm , l BD =50mm , l DE =40mm ,φ1=45o,曲柄1以等角速度ω1=10 rad/s 沿逆时针方向回转。

求D 点和E 点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。

题图题图在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30o, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。

题图图示为机构的运动简图及相应的速度图和加速度图。

（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。

（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。
