架空线基础知识

架空线路基本知识及施工技术一、线路设计架空线路的设计是整个工程的基础，它需要根据电力系统的要求和现场环境，确定线路的路径、长度、导线规格、杆塔类型等。

设计过程中需要考虑以下因素：1.电力系统的电压等级和负荷情况，确定导线的截面积和传输容量。

2.线路所经过的地理环境、地形地貌、气候条件等，选择合适的杆塔类型和导线类型。

3.考虑到施工和运行维护的需求，确定线路的施工方案和防雷接地措施。

二、杆塔基础杆塔是架空线路的重要组成部分，其基础设计直接影响到线路的安全和稳定。

杆塔基础的设计需要考虑以下因素：1.根据地形条件和土壤性质，选择合适的杆塔类型和基础类型。

2.考虑到气候条件的影响，加强基础的结构强度和稳定性。

3.在施工过程中，保证基础的质量和安全，防止出现沉降、倾倒等问题。

三、导线和避雷线导线是架空线路中传输电力的载体，避雷线则是防止雷击损害的重要措施。

导线和避雷线的选择需要考虑以下因素：1.根据电力系统的要求，选择合适的导线类型和截面积。

2.根据地形条件和气候条件，选择合适的避雷线类型和结构。

3.在施工过程中，保证导线和避雷线的质量和安全，防止出现断线、短路等问题。

四、绝缘子和金具绝缘子和金具是架空线路中的重要组成部分，它们的作用分别是支撑导线、固定导线、保护导线等。

绝缘子和金具的选择需要考虑以下因素：1.根据导线的规格和类型，选择合适的绝缘子和金具类型。

2.根据地形条件和气候条件，加强绝缘子和金具的结构强度和稳定性。

3.在施工过程中，保证绝缘子和金具的质量和安全，防止出现脱落、损坏等问题。

五、架线工程架线工程是架空线路施工中的重要环节，它包括导线的架设、避雷线的架设、附件的安装等。

架线工程的施工需要注意以下几点：1.根据设计要求和现场环境，选择合适的架线方法和工具。

2.在架线过程中，保证导线和避雷线的质量和平稳度，防止出现交叉、打结等问题。

3.考虑到气候条件的影响，采取相应的防护措施，保证架线工程的质量和安全。

一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。

2，导线的安全系数：一般根据导线选择4~6之间。

3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。

直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。

4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。

沿建(构)筑物架设的lkV以下配电线路应采用绝缘线，导线支持点之间的距离不宜大于15m。

同杆架设低压，低压线与10kV 最下层横担垂直距离不小于 1.2m。

同电压等级同杆架设的双回线路或lkV～10kV、lkV以下同杆架设的线路、横担间的垂直距离不应小于表9.0.7所列数值配电线路导线的线间距离，应结合地区运行经验确定。

如无可靠资料，导线的线间距离不应小于表9.0.6所列数值配电线路每相的过引线、引下线与邻相的过引线、引下线或导线净空距离，不应小于下列数值：lkV-10kV为0.3m。

lkV以下为O.15m。

lkV-lOkV引下线与lkV以下的配电线路导线间距离不应小于0.2m。

1kV-10kV配电线路与35kV线路同杆架设时，两线路导线间的垂直距离不应小于2.Om。

1kV-10kV配电线路与66kV线路同杆架设时，两线路导线间的垂直距离不宜小于3.5m，当lkV～10kV配电线路采用绝缘导线时，垂直距离不应小于3.Om。

同电压等级同杆架设的双回绝缘线路或IkV-IOkV、lkV以下同杆架设的绝缘线路、横担问的垂直距离不应小于表9.0.8所列数值。

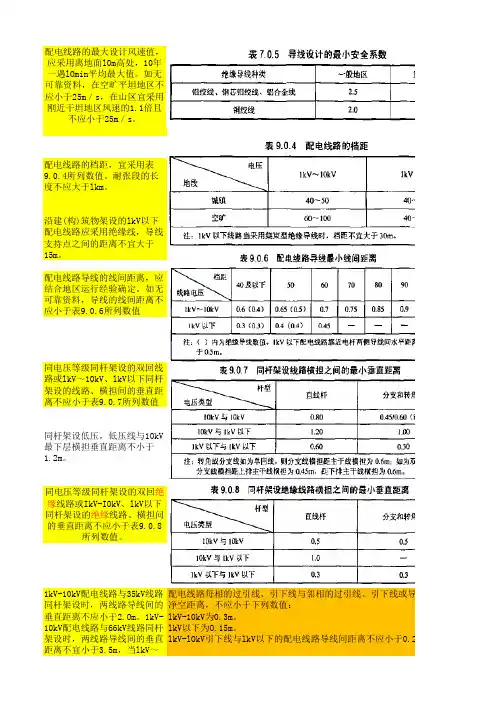

配电线路的最大设计风速值，应采用离地面l0m高处，10年一遇lOmin平均最大值。

如无可靠资料，在空旷平坦地区不应小于25m／s，在山区宜采用刚近干坦地区风速的1.1倍且不应小于25m／s。

配电线路的档距，宜采用表9.0.4所列数值。

耐张段的长度不应大于lkm。

杆高10121518埋深 1.72 2.5 2.8杆高101215埋深 1.5 1.8 2.3导线对地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离，应根据最高气温情况或覆冰情况求得的最大弧垂和最大风速情况或覆冰情况求得的最大风偏计算。

计算上述距离，不应考虑由于电流、太阳辐射以及覆冰不均匀等引起的弧垂增大，但应计及导线架线后塑性伸长的影响和设计施工的误差。

导线与地面或水面的距离，不应小于表13.0.2数值。

架空线路设计手册1. 引言架空线路是一种常见的电力输电方式，广泛应用于城市和农村的电力供应系统中。

本手册将为设计师提供有关架空线路设计所需的基本知识和指导原则。

2. 架空线路基本知识2.1 架空线路的定义与分类架空线路是指利用支柱将电力线缆悬挂在空中，以传输电能的输电方式。

根据不同的设计需求，架空线路可分为高压架空线路和低压架空线路。

2.2 架空线路的组成和元件一条架空线路通常由以下组成部分构成：- 支架：用于支撑线缆的结构，通常由钢铁或混凝土制成。

- 绝缘子：用于保护线缆不受地面、建筑物等杂乱环境的影响。

- 线缆：用于传输电能的导线，通常由铝合金制成。

- 耷拉装置：用于调整线缆的张力，保持线路的稳定性。

3. 架空线路设计原则3.1 安全性原则架空线路的设计必须注重安全性，以确保线路能够安全、稳定地运行。

设计师应遵循以下安全性原则：- 合理选择支架的材料和结构，以确保能够承受外部环境的影响和电力的负荷。

- 保证绝缘子的质量和性能，以防止漏电和电弧等危险。

- 控制线缆的跨度和张力，以减少对周围环境的影响。

3.2 可靠性原则架空线路的设计应以可靠性为目标，以保障电力供应的稳定性和连续性。

设计师应遵循以下可靠性原则：- 选择高质量的线缆材料，以减少断裂和故障的发生。

- 定期检测和维护线路的支架、绝缘子和线缆，以及耷拉装置的工作状态。

- 考虑线路的扩容和升级需求，以适应未来的发展和需求。

3.3 经济性原则架空线路的设计应以经济性为基础，以确保设计成本的控制和资源的合理利用。

设计师应遵循以下经济性原则：- 在选择支架和材料时，考虑其成本与性能的平衡。

- 优化线缆的布置方式和长度，以减少材料和施工成本。

- 针对具体需求，合理选用合适的导线截面积和绝缘子材料，以提高资源利用率。

4. 架空线路设计步骤4.1 方案设计根据项目需求和现场条件，制定合适的架空线路设计方案。

方案应考虑电力负荷、供电距离、周围环境等因素。

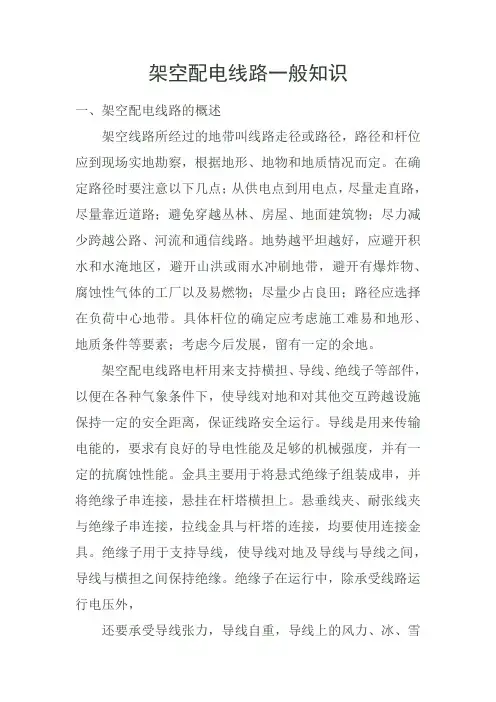

架空配电线路一般知识一、架空配电线路的概述架空线路所经过的地带叫线路走径或路径，路径和杆位应到现场实地勘察，根据地形、地物和地质情况而定。

在确定路径时要注意以下几点；从供电点到用电点，尽量走直路，尽量靠近道路；避免穿越丛林、房屋、地面建筑物；尽力减少跨越公路、河流和通信线路。

地势越平坦越好，应避开积水和水淹地区，避开山洪或雨水冲刷地带，避开有爆炸物、腐蚀性气体的工厂以及易燃物；尽量少占良田；路径应选择在负荷中心地带。

具体杆位的确定应考虑施工难易和地形、地质条件等要素；考虑今后发展，留有一定的余地。

架空配电线路电杆用来支持横担、导线、绝线子等部件，以便在各种气象条件下，使导线对地和对其他交互跨越设施保持一定的安全距离，保证线路安全运行。

导线是用来传输电能的，要求有良好的导电性能及足够的机械强度，并有一定的抗腐蚀性能。

金具主要用于将悬式绝缘子组装成串，并将绝缘子串连接，悬挂在杆塔横担上。

悬垂线夹、耐张线夹与绝缘子串连接，拉线金具与杆塔的连接，均要使用连接金具。

绝缘子用于支持导线，使导线对地及导线与导线之间，导线与横担之间保持绝缘。

绝缘子在运行中，除承受线路运行电压外，还要承受导线张力，导线自重，导线上的风力、冰、雪等负载，同时还要受到环境温度的影响，因此，绝缘子既要有良好的电气性能，又要具有足够的机械强度。

拉线用于平衡杆塔承受的水平风力和导线、避雷线的张力，按作用分为张力拉线和风力拉线两种。

配电线路的挡距，对于电压为3～l0kV的线路，城镇为40～50m，郊区为50—l00m；对于电压为3kV以下的线路，城镇为40～50m，郊区为40—60m。

配电线路则是由杆塔、导线、避雷线、绝缘子、线路金具等部件组成。

但是从配电线路总的构成中，杆塔的投资约占送电线路总投资的30％～50％，因此，它是配电线路极为重要的组成部分。

二、导线配电线路所采用的导线应符合国家电线产品技术标准。

供计算用的导线性能参数，诸如线膨胀系数、弹性系数，宜符合要求。

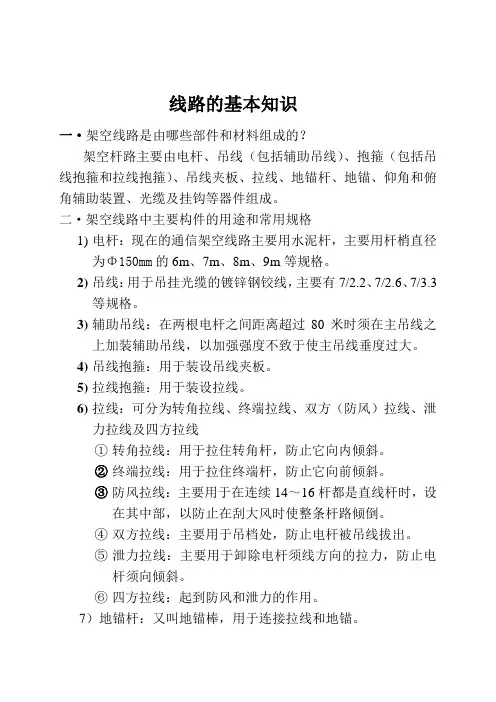

线路的基本知识一·架空线路是由哪些部件和材料组成的？架空杆路主要由电杆、吊线（包括辅助吊线）、抱箍（包括吊线抱箍和拉线抱箍）、吊线夹板、拉线、地锚杆、地锚、仰角和俯角辅助装置、光缆及挂钩等器件组成。

二·架空线路中主要构件的用途和常用规格1)电杆：现在的通信架空线路主要用水泥杆，主要用杆梢直径为Φ150mm的6m、7m、8m、9m等规格。

2)吊线：用于吊挂光缆的镀锌钢铰线，主要有7/2.2、7/2.6、7/3.3等规格。

3)辅助吊线：在两根电杆之间距离超过80米时须在主吊线之上加装辅助吊线，以加强强度不致于使主吊线垂度过大。

4)吊线抱箍：用于装设吊线夹板。

5)拉线抱箍：用于装设拉线。

6)拉线：可分为转角拉线、终端拉线、双方（防风）拉线、泄力拉线及四方拉线①转角拉线：用于拉住转角杆，防止它向内倾斜。

②终端拉线：用于拉住终端杆，防止它向前倾斜。

③防风拉线：主要用于在连续14～16杆都是直线杆时，设在其中部，以防止在刮大风时使整条杆路倾倒。

④双方拉线：主要用于吊档处，防止电杆被吊线拔出。

⑤泄力拉线：主要用于卸除电杆须线方向的拉力，防止电杆须向倾斜。

⑥四方拉线：起到防风和泄力的作用。

7）地锚杆：又叫地锚棒，用于连接拉线和地锚。

8）地锚：用于固定拉线。

9）仰角辅助装置：用于吊档时保护吊线，防止吊线夹板出问题吊线往上跑。

10）俯角辅助装置：用于背档时保护吊线，防止吊线夹板出问题吊线往下跑。

11）仰角装置（又叫背拉）：在转角杆处，当吊线处于转角内侧时用于保护吊线，防止吊线夹板出问题时吊线被拉出。

12）光缆挂钩：用于吊挂光缆，一般间隔40㎝～50㎝挂一个。

三·架空线路中的常用术语1）杆根：指电杆的头部（根部）。

2）杆梢：指电杆的尾部。

3）角杆：架空线路转弯处的电杆。

4）终端杆：整条线路的起始杆或终止杆。

四·架空线路施工和维护过程中的一些基本要求1）杆洞深度：一般为电杆长度的五分之一。

架空输电线路基础知识概述输电线路是联系发电⼚、变电所与⽤电设备的⼀种传送电能的装置，它分架空线路和电缆线路两种。

⾼压输电线路是电⼒⼯业的⼤动脉，是电⼒系统的重要组成部分。

本次主要介绍架空输电线路。

电⼒线路有输（送）电线路和配电线路之分。

由发电⼚向电⼒负荷中⼼输送电能的线路以及电⼒系统之间的联络线路称为输（送）电线路，由电⼒负荷中⼼向各个电⼒⽤户分配电能的线路称为配电线路。

电⼒线路按电压等级分为低压、⾼压、超⾼压和特超⾼压线路。

电压等级在1kV以下的是低压线路，10kV及以上的是⾼压线路，500kV及以上的是超⾼压线路，750kV 及以上的是特⾼压线路。

输电线路按线路架设材料不同分为架空输电线路和电缆输电线路。

输电线路按电流的性质分为交流和直流线路。

架空输电线路按杆塔上的回路数⽬分为单回路、双回路和多回路线路。

1. 架空输电线路的主要设备架空输电线路主要由导线、避雷线、绝缘⼦、⾦具、杆塔、基础以及接地装置等部分组成。

1.1导线其功能主要是输送电能。

线路导线应具有良好的导电性能，导线是架设在杆塔上，长期处于野外，承受各种⽓象条件和各种荷载，因此对导线除要求导电性能好外，还要求具有较⾼的机械强度、耐震性能，⼀定的耐化学腐蚀能⼒，且价格经济合理。

任何导线故障，均能引起或发展为断线事故。

线路导线⽬前常采⽤钢芯铝绞线、铝包钢芯铝绞线、钢芯铝合⾦绞线、防腐钢芯铝绞线。

1.1.1 钢芯铝绞线国产钢芯铝绞线的标准先后有（D）57－1962、JB·649－1965、GB1179－1974、GB1179-1983《铝绞线及钢芯铝绞线》、GB/T1179－1999《圆线同⼼绞架空导线》（等同于IEC6089－1991）和GB/T1179－2008《圆线同⼼绞架空导线》五种。

⽬前后三种应⽤较为⼴泛。

1.1.2 常⽤架空导地线的型号及其意义L—铝；G—钢；J—绞；Q—轻型；J—加强；F—防腐；X—稀⼟；LJ—硬铝绞线LGJ—钢芯铝绞线LGJQ—轻型钢芯铝绞线LGJJ—加强型钢芯铝绞线LGJF—防腐型钢芯铝绞线GJ—钢绞线注：以上为GB1179-1983标准JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A--钢芯铝绞线JL/G1AF、JL/G2AF、JL/G3AF--防腐性钢芯铝绞线G1A、G1B--普通强度钢线（单线⾦属的电阻率为191.57nΩ·m，对应于9%IACS）G2A、G2B--⾼强度钢线（单线⾦属的电阻率为191.57nΩ·m，对应于9%IACS）G3A--特⾼强度钢线（单线⾦属的电阻率为191.57nΩ·m，对应于9%IACS）注：以上为GB1179-2008标准1.2.3 钢芯铝绞线型号常⽤的GB 1179-83标准现⽤⽤的GB 1179-2008标准防腐钢芯铝绞线。

架空输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

1.输电线路的分类输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV 交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。

输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。

采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。

目前架空输电线路导线几乎全部使用钢芯铝绞线。

地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。

架空线路工程量计算规则一、前言说到架空线路，大家可能会想，这不就是在空中晃来晃去的电线吗？是的，没错！它不仅美观，还能有效节省空间，但在计算工程量的时候，可不是闹着玩的哦。

今天咱们就来聊聊架空线路工程量的计算规则，让它变得简单易懂，不再让人抬头仰望。

二、架空线路基础知识2.1 什么是架空线路首先，咱们得知道，架空线路其实就是把电缆线架在杆子上，能让电流方便地从一个地方送到另一个地方。
