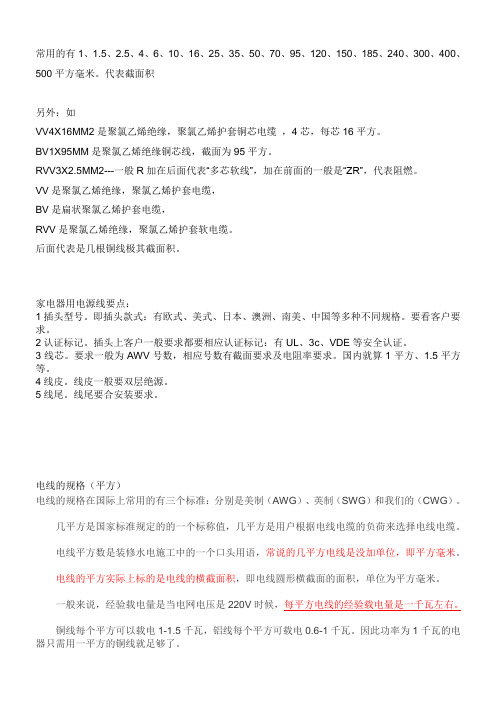

常用的有1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500平方毫米。
代表截面积另外：如VV4X16MM2是聚氯乙烯绝缘，聚氯乙烯护套铜芯电缆，4芯，每芯16平方。
BV1X95MM是聚氯乙烯绝缘铜芯线，截面为95平方。
RVV3X2.5MM2---一般R加在后面代表“多芯软线”，加在前面的一般是“ZR”，代表阻燃。
VV是聚氯乙烯绝缘，聚氯乙烯护套电缆，BV是扁状聚氯乙烯护套电缆，RVV是聚氯乙烯绝缘，聚氯乙烯护套软电缆。
后面代表是几根铜线极其截面积。
家电器用电源线要点：1插头型号。
即插头款式：有欧式、美式、日本、澳洲、南美、中国等多种不同规格。
要看客户要求。
2认证标记。
插头上客户一般要求都要相应认证标记：有UL、3c、VDE等安全认证。
3线芯。
要求一般为AWV号数，相应号数有截面要求及电阻率要求。
国内就算1平方、1.5平方等。
4线皮。
线皮一般要双层绝源。
5线尾。
线尾要合安装要求。
电线的规格（平方）电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
第三章电源线大家会不会奇怪，电源线有什么好说的，不就是线加插头？！其实电源线完全不会象你想象的那样简单，特别是针对“灿坤”这样一个主要以外销为主的跨国企业，设计时如何从众多规格的电源线中选择一款合适的电源线就需要大家了解很多相关知识。
本章主要从规格，材质，相关参数的含义及各国认证标志等方面着手，并配以丰富的实物图片帮助大家理解记忆。
一. 电源线简介：电源线也叫电源软线，它是电器产品的一个重要组成部分，也是主要的安规部品之一。
电源线主要由插头和线材两部分构成，有尾插的电源线还包括尾插部分。
插头线材尾插二. 电源的标称截面积或线号与载流量。
电源线的标称截面积与载流量成正比，电源线标称截面积计算方法S=nπr2或S=nπd2/4(S表示标称截面积，n表示导体芯线数，r表示单根导体芯线半径，d表示单根导体芯线直径) 。
1.UL，CSA标准(美国，加拿大墨西哥适用)，在UL标准或CSA标准的电源在线我们经常可以看见AGW加上一些数字，究竟表示什么意思？AWG18 表示最大可通过电流为10AAWG16 表示最大可通过电流为13AAWG14 表示最大可通过电流为15AAWG即AMERICAN WIRE GUAGE (美国电线规格)缩写。
标准(欧洲适用)：电流范围(A) 芯线标称截面积(mm2)<66<I<1010<I<1616<I<2525<I<32标准(日本)：电流范围(A) 芯线标称截面积(mm2)<77<I<1212<I<1717<I<23标准(中国)：电流范围(A) 芯线标称截面积(mm2)<I<33<I<66<I<1010<I<1616<I<2525<I<32 432<I<40 640<I<63 105.电源线的最大载流量：一般我们在选择电源线时首先要考虑其载流量，通过I=W/U计算出所设计产品的额定电流范围，然后在不同型号的电源线中进行选择。
电源线知识三篇篇一：电源线基础知识XX的产品以AC电源线为主，DC电源线和连接线为辅。
内容分四个部分：线材、插头、认证及材料成本核算。
第一部分：线材一、线材分类1、依安规：1.1：UL/CUL（CSA）（美，加）：主要线种有：SPT-1、SPT-2、SVT、SJT、1007、1015、2468、等1.2：VDE（德国）（ÖVE、CEBEC、KEMA-KEUR、十国）线种主要有：HO3VVH2-F、HO3VV-F、HO5VVH2-F、HO5VV-F等；1.3：CCC（国标）线种主要有：52（RVV）、53（RVV）等。
1.4：PSE（日本）线种主要有：VFF、VCTF、VCTFK等。
1.5：SAA及其它一些小区域的标准线和非标线。
2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。
2.2：被覆线（有二层或二层以上绝缘体的线）。
如：SJT、HO3VVH2-F、1185等。
3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F等。
3.2：电子线：1007、1015、2468、1185等。
（电线、电缆，电子线都有遮蔽线。
遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。
）二、线材的构造线材主要由导体和绝缘体两大部分构成。
1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。
铜线又分为裸铜线（AS），镀锡铜线（TS）1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。
1.3：导体电阻：UL/CUL标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.017241Ω。
VDE/CCC标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.0195Ω。
2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。
塑料主要有PVC（聚氯乙烯）、PE（聚乙烯）、PP（聚丙烯）等。
