电源线基础知识.

一、线材分类1.3：CCC （国标）线种主要有：52（RVV ）、53（RVV ）等。

1.4：PSE （日本）线种主要有：VFF 、VCTF 、VCTFK 等。

1.5：SAA 及其它一些小区域的标准线和非标线。

2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。

2.2：被覆线（有二层或二层以上绝缘体的线）。

如：SJT 、HO3VVH2-F 、1185等。

3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F 等。

电源线基础知识1.2：VDE （德国）（ÖVE 、CEBEC 、 KEMA-KEUR3.2：电子线：1007、1015、2468、1185等。

内容分四个部分：线材、插头、认证及材料成本核算。

第一部分：线材线种主要有：HO3VVH2-F 、HO3VV-F 、HO5VVH2-F 、HO5VV-F 等； 1、依安规：1.1：UL/CUL （CSA ）（美，加）：主要线种有：SPT-1、SPT-2、SVT 、 SJT 、1007、1015、2468、等（电线、电缆，电子线都有遮蔽线。

遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。

）二、线材的构造线材主要由导体和绝缘体两大部分构成。

1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。

铜线又分为裸铜线（AS），镀锡铜线（TS）。

1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。

1.3：导体电阻：UL/CUL标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.017241Ω。

VDE/CCC标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.0195Ω。

2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。

塑料主要有PVC（聚氯乙烯）、 PE（聚乙烯）、PP（聚丙烯）等。

电源基础必学知识点1. 电源的基本概念：电源是将其他形式的能量（如机械能、化学能、太阳能等）转化为电能的设备或装置。

它提供电流和电压，用于驱动各种电子设备和系统。

2. 直流电源和交流电源：根据输出电流的波形，电源可以分为直流电源和交流电源。

直流电源输出的电流波形为直流（稳定的电压值），而交流电源输出的电流波形为交替变化的正负半周期。

3. 电源的电压与电流：电源的电压是指电源输出的电压大小，单位为伏特（V）。

电源的电流是指电源输出的电流大小，单位为安培（A）。

4. 电源的效率：电源的效率是指电源输出的电能与输入的能量之间的比率。

通常用百分比表示，效率越高，电源的能量转化效率越高。

5. 电源的稳定性：电源的稳定性指的是在负载变化、输入电压变化等情况下，输出的电压和电流能否保持稳定。

稳定性好的电源能够在负载变化或输入电压波动时保持输出电压和电流的稳定性。

6. 电源的输出功率：电源的输出功率是指电源输出的电能的大小，单位为瓦特（W）。

输出功率越大，电源能够驱动的负载越大。

7. 电源的保护功能：优质电源设备通常具备多种保护功能，如过流保护、过压保护、欠压保护、短路保护等。

这些保护功能能够保护电源和负载设备免受损害。

8. 电源的类型：常见的电源类型包括线性电源和开关电源。

线性电源通过变压器将输入的交流电压降压后，经过整流滤波等处理得到稳定的直流电压。

开关电源则通过开关电源电路的控制，将输入的交流电压转换为直流电压。

9. 电源的选择：根据具体需求，选择适合的电源是很重要的。

考虑的因素包括输出功率、稳定性、效率、保护功能、成本等。

10. 电源的应用：电源广泛应用于各种电子设备和系统中，如计算机、通信设备、工业设备、家用电器等。

具体应用的电源类型和参数要根据具体需求来确定。

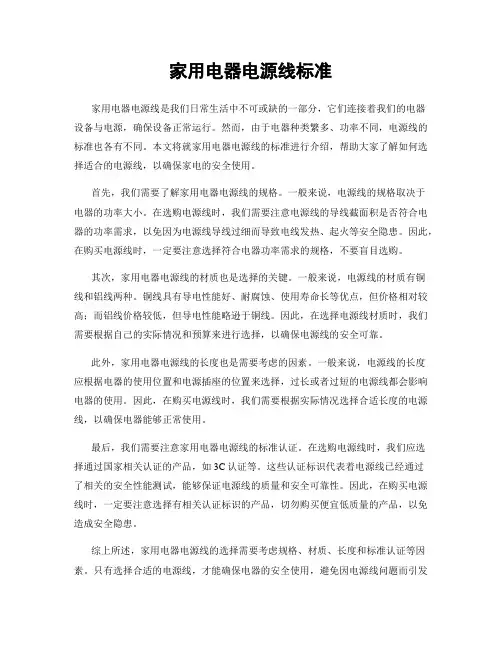

家用电器电源线标准家用电器电源线是我们日常生活中不可或缺的一部分，它们连接着我们的电器设备与电源，确保设备正常运行。

然而，由于电器种类繁多、功率不同，电源线的标准也各有不同。

本文将就家用电器电源线的标准进行介绍，帮助大家了解如何选择适合的电源线，以确保家电的安全使用。

首先，我们需要了解家用电器电源线的规格。

一般来说，电源线的规格取决于电器的功率大小。

在选购电源线时，我们需要注意电源线的导线截面积是否符合电器的功率需求，以免因为电源线导线过细而导致电线发热、起火等安全隐患。

因此，在购买电源线时，一定要注意选择符合电器功率需求的规格，不要盲目选购。

其次，家用电器电源线的材质也是选择的关键。

一般来说，电源线的材质有铜线和铝线两种。

铜线具有导电性能好、耐腐蚀、使用寿命长等优点，但价格相对较高；而铝线价格较低，但导电性能略逊于铜线。

因此，在选择电源线材质时，我们需要根据自己的实际情况和预算来进行选择，以确保电源线的安全可靠。

此外，家用电器电源线的长度也是需要考虑的因素。

一般来说，电源线的长度应根据电器的使用位置和电源插座的位置来选择，过长或者过短的电源线都会影响电器的使用。

因此，在购买电源线时，我们需要根据实际情况选择合适长度的电源线，以确保电器能够正常使用。

最后，我们需要注意家用电器电源线的标准认证。

在选购电源线时，我们应选择通过国家相关认证的产品，如3C认证等。

这些认证标识代表着电源线已经通过了相关的安全性能测试，能够保证电源线的质量和安全可靠性。

因此，在购买电源线时，一定要注意选择有相关认证标识的产品，切勿购买便宜低质量的产品，以免造成安全隐患。

综上所述，家用电器电源线的选择需要考虑规格、材质、长度和标准认证等因素。

只有选择合适的电源线，才能确保电器的安全使用，避免因电源线问题而引发的安全事故。

希望本文能够帮助大家更好地了解家用电器电源线的选择标准，确保家庭用电安全。

电源线安全要求背景介绍电源线，作为连接线路与电力供应的交界处，是整个电力系统中不可或缺的重要组成部分。

它承受着电能的传输和分配，但同时也存在着较高的电压、电流、温度等安全隐患。

为了保证人身和设备的安全，电源线的使用必须遵循相关的安全要求。

安全要求1. 符合规格电源线的规格是指电压等级、电流容量、导线规格、线材材质等参数的要求。

选择和使用电源线时必须严格按照这些参数来确定，不得超过规格范围。

2. 耐电压性能电源线承受的电压往往较高，因此耐电压性能是最基本的安全要求之一。

电源线应能承受指定的额定电压，在电线初始使用及使用过程中都不应出现短路、击穿、漏电等情况。

3. 耐磨性能电源线由于长期承受摩擦、挤压和折弯等因素，因此在选择时要考虑其耐磨性能。

一般来说，材质较硬的塑料和橡胶具有较好的耐磨性能，但其弹性不够，易裂缝，而软质材料则相反。

4. 耐温性能电源线通常在较高温度下工作，因此必须具有良好的耐温性能。

在选择电源线时，应根据工作环境所需温度、电流和电压等参数选择合适的线材材质。

5. 绝缘性能电源线应具有良好的绝缘性能，不仅能够安全隔离电能，还能防止电能泄漏和损害周围设备。

因此，在使用电源线时，应选择符合相关标准的绝缘材料和技术要求。

6. 阻燃性能电源线要符合阻燃性能要求，避免火灾和烟气对人身和财产的威胁。

在选择电源线时，应当考虑其阻燃性能和耐热性能等相关要求。

结论以上是电源线安全性要求的主要内容。

在使用电源线时，应当注意以上安全要求，并遵循相关标准和规定。

只有在遵循安全要求的前提下，才能保证电源线的安全性和可靠性，从而保护人身和设备的健康。

电源线基础知识一﹕欧陆线标示方法﹕H 05 R R □□-F- 3 G 0.75mm2导线横截面积G表示带地线X表示不带地线表示3股小线线芯结构H表示扁平分开H2表示扁平不分开特殊规格外绝缘层内绝缘层最大额定电压电源款式H表示欧陆式或国内式A指其它款式V: PVCR:天然/合成橡胶V: PVC内绝缘层代码N:氯氟苯乙烯外绝缘层代码N:氯丁橡胶含义S:硅胶含义H:苯乙醛J:玻璃纤维U:固体实心03﹕300V/300VR:实心最大额定电压05: 300V/500V线芯结构代码K:(暂不详) 含义07: 450V/750V 含义F:可弯曲H:超强可弯曲Y:金箔线二.日本线标示方法﹕H V椭圆形的FF表示扁平的TF表示双层可弯曲软线V表示PVC;N表示氯丁橡胶﹔H表示苯乙醛表示高温线C T F三.UL线规＆电流范围AWG27181716141210864 Tinsel cord0.5/////////Rubber and/10/13182530405570 PlasticHeater cord/1012152030////四.导线的最小横截面积器具的額定電流≦0.2＞0.2~3＞3~6＞6~10＞10~16＞16~25＞25~32＞32~40＞40~63（A)標稱橫截面積箔線0.5*0.75*1 1.5 2.54610（mm²）备注﹕* 只有软线或软线保护装置进入器具的那一点到进入插头的那一点之间的长度不超过2mm, 才可以使用这种线。

摘自GB4706.1-1998 eqv IEC 335-1:1991 《家用和类似用途电器的安全》第一部分﹕通用要求外壳防护等级（IP代码）IP代码（国际防护International Pretection）IP代码由第一位特征数字﹐第二位特征数字﹐附加字母﹐补充字母组成。

第一位特征数字表示能同时防止人体接近危险部件和防止固体异物进入壳内的等级﹔第二位特征数字表示防止水进入壳内的等级﹔附加字母表示对接近危险部件防护的等级﹔补充字母表示产品外壳防护的补充信息。

电源基础知识电源的基本参数四、电源的基本参数1电压2输⼊电压就是市电电压。

国内电压是220V，但电⽹电压并不是时刻稳定在220V，⽽是有⼀定的波动。

采⽤被动PFC 的电源，可以适应的电⽹电压⼀般是在180~264V 之间，当电压突然降低到180V 以下时，电源会出现重新启动的现象；电压偏⾼，则会导致电源保险烧毁。

第15 页部分电源可以承受电压的缓慢下降，甚⾄电压缓降到180V 以下时，也可以正常⼯作，但此时电源的负载能⼒也将下降，难以达到额定功率的输出。

采⽤了主动PFC 电路的电源，适应电压可以扩⼤到90~264V，在此区间均可正常使⽤。

需要指出的是，不是所有主动PFC 电源，都是宽电压设计。

4.1.2 输出电压就是电源输出给电脑使⽤的直流电压。

ATX 电源输出的直流电压有+5V、+12V、-12V 、+5VSB、+3.3V。

同样，电源所输出的直流电压也会有⼀定的波动。

我们允许输出电压有⼀定的波动，但不能超过INTEL 所界定的范围，正电压允许在基准值上下5%之内波动，⽽负电压允许在上下10%之内波动，如+5V 的正常范围是4.75~5.25V，⽽-12V 的正常范围是-10.8~-13.2V 。

要求电源在空载、轻载、典型负载与满载状态下，各路输出电压均在允许范围内。

当超过此范围，电脑运⾏就有可能出现问题。

检测电源的输出电压需要使⽤万⽤表等设备，软件检测的结果往往并不精确。

电源输出电压的稳定性，是电源的⼀个重要指标，但绝不是判断⼀款电源优劣的唯⼀指标。

电源性能指标⾮常繁多，电压的稳定性只是其中⼀项。

只要电源输出在合理的范围内，对电脑配件都不会造成负⾯影响，这时电压的波动范围在1%和5%的意义是⼀样的，过分地关注波动的⼤⼩是不必要的。

但波动的相对⼤⼩，侧⾯反映了电源的负载能⼒，波动率相对越⼩的电源，其实际的最⼤输出功率可能越⼤，毕竟，输出电压超出规定范围时的输出功率是没有益处的。

相对来说，电压偏⾼⽐电压偏低更具有危险性，电压偏低⾄多引起电脑⼯作的不正常，⽽电压偏⾼则可能烧毁硬件。

家装电工走线基本知识家装电工走线是指在家庭装修过程中，进行电线、电缆的敷设和走线的工作。

正确的电线走线是保证家庭电气设备正常运行的基础，也是保障家庭安全的重要环节。

本文将介绍家装电工走线的基本知识，包括走线材料、走线方式和注意事项等。

一、走线材料1. 电线：家庭装修中常用的电线有BV线、RV线和RVV线等。

BV 线为单芯铜芯电线，适用于明敷在管道内或地面下的走线。

RV线为多股铜芯电线，适用于墙壁和天花板内的走线。

RVV线为多芯铜芯电线，适用于需要同时走多个电源的地方。

2. 电缆：电缆是由多根电线组合而成的，适用于大功率电器的走线。

常见的电缆有三芯电缆和五芯电缆，分别用于交流电和直流电的走线。

3. 线槽：线槽是用来隐藏电线和电缆的装饰材料，常用的材质有PVC和金属。

线槽的选择要根据走线的位置和需求来确定，确保走线美观、安全。

4. 管道：管道适用于长距离、复杂走线的情况，常用的材质有PVC 和金属。

在安装管道时，要保证管道的通畅，避免弯曲过多和搭接过长。

二、走线方式1. 明敷：明敷是指将电线或电缆暴露在室内的墙壁、地面或天花板上。

明敷的优点是施工简单、方便维修，但美观性较差，容易受到外界物体的损坏。

2. 隐敷：隐敷是指将电线或电缆隐藏在墙壁、地面或天花板内部。

隐敷的优点是美观、安全，不易受到外界物体的损坏，但施工较为复杂，需要提前规划好走线路径。

3. 水平走线：水平走线是指沿着墙壁或天花板的水平方向进行走线。

水平走线适用于电源插座和开关等设备的连接。

4. 垂直走线：垂直走线是指沿着墙壁或天花板的垂直方向进行走线。

垂直走线适用于灯具和电视等设备的连接。

三、走线注意事项1. 走线前要先规划好走线路径，避免走线冲突和浪费材料。

2. 走线时要避免与水管、煤气管等其他管道相交，以免影响正常使用和安全。

3. 明敷电线或电缆时，要注意固定牢固，以免受到外界物体的损坏。

4. 隐敷电线或电缆时，要选择合适的线槽或管道，并确保通畅。

电源线的标准电源线是连接电器设备与电源之间的重要部件，其质量和标准直接关系到电器设备的安全性和稳定性。

在选择和使用电源线时，我们需要了解电源线的标准，以便正确选购和使用，下面就让我们来了解一下电源线的标准。

首先，电源线的标准主要包括国际标准和国家标准两种。

国际标准是指由国际电工委员会（IEC）制定的标准，而国家标准则是各个国家根据自身情况和需求制定的标准。

在国际标准中，电源线的标准主要包括IEC 60320、IEC 60227等，而在国家标准中，各个国家都有自己的标准，如中国的GB标准、美国的UL标准等。

其次，电源线的标准主要涉及到电压等级、电流等级、绝缘材料、外壳材料等方面。

在国际标准中，电源线的电压等级一般分为250V和125V两种，而电流等级则分为10A、15A、16A等不同等级。

在国家标准中，各个国家的标准可能会有所不同，但大体上也是按照电压等级和电流等级来划分的。

另外，电源线的标准还规定了电源线的绝缘材料和外壳材料的要求。

绝缘材料主要是指电源线的绝缘层材料，其主要作用是防止电流泄露和保护用户的安全。

而外壳材料则是指电源线的外部保护材料，其主要作用是防止电源线受到外部物理损坏和化学腐蚀。

在国际标准和国家标准中，对于绝缘材料和外壳材料都有详细的规定和测试要求，以确保电源线的安全性和稳定性。

此外，电源线的标准还规定了电源线的连接方式和接口类型。

在国际标准中，电源线的连接方式主要包括插头式和连接器式两种，而接口类型则包括直流接口、交流接口等不同类型。

在国家标准中，也会有相应的规定和要求，以确保电源线与电器设备的连接稳定可靠。

总的来说，电源线的标准是保障电源线质量和安全的重要依据，了解和遵守电源线的标准对于正确选购和使用电源线至关重要。

在选购电源线时，我们应该根据实际需求和使用环境选择符合相应标准的电源线，并在使用过程中严格遵守相关的安全规定和要求，以确保电器设备的安全运行和用户的人身安全。

综上所述，电源线的标准是保障电器设备安全和稳定运行的重要依据，我们应该充分了解和遵守相关标准，以确保电源线的质量和安全性，为电器设备的正常使用提供保障。

电源线原理电源线是指连接电源设备和电器设备之间的导线，其作用是将电源设备输出的电能传输到电器设备中，从而为电器设备提供所需的电能。

电源线的原理涉及电流传输、电压稳定和安全保障等方面，下面将从这几个方面来详细介绍电源线的原理。

首先，电源线的原理与电流传输密切相关。

电源线通过导体将电源设备输出的电流传输到电器设备中，从而为电器设备提供所需的电能。

在电流传输过程中，电源线的导体要具有足够的导电性能，以保证电流的稳定传输。

同时，电源线的导体截面积大小也会影响电流的传输能力，截面积越大，电流传输能力越强。

因此，电源线的原理在电流传输方面主要是通过导体的导电性能和截面积大小来实现的。

其次，电源线的原理还涉及电压稳定的问题。

在电源设备输出电能的过程中，电压的稳定性对电器设备的正常工作至关重要。

电源线通过传输电流的同时，还要保证电压的稳定传输。

因此，电源线的原理在电压稳定方面需要考虑导线的材质、长度和线径等因素，以减小电压损失，确保电压的稳定传输。

另外，电源线的原理还包括安全保障的内容。

电源线作为连接电源设备和电器设备的重要组成部分，其安全性直接关系到电器设备的使用安全。

因此，电源线的原理在安全保障方面需要考虑导线的绝缘材料和绝缘层的厚度，以及导线的耐磨损和耐高温性能等因素，以确保电源线在使用过程中不会发生漏电、短路等安全问题。

综上所述，电源线的原理涉及电流传输、电压稳定和安全保障等方面。

通过导体的导电性能和截面积大小来实现电流传输，通过导线的材质、长度和线径等因素来实现电压稳定传输，通过绝缘材料和绝缘层的厚度以及导线的耐磨损和耐高温性能等因素来实现安全保障。

只有在这些方面都得到充分考虑和保障，电源线才能正常、稳定、安全地为电器设备提供所需的电能。
