九年级物理下学期竞赛试卷(含解析)

题号一（21分）二（21分）三（8分）四（18分）五（14分）六（18分）总分得分说明：本试卷共8页,考试时间100分钟,满分100分一、单项选择题（本题7小题,每小题3分,共21分.四个选项中,只有一项是正确的, 请把正确选项的字母填在该题后面的括号里）1．下列说法正确的是（）A．煤、石油、太阳能都是不可再生能源B．永动机是不可能实现的C．卫星与地面站利用超声波传递信息D．手机周围没有磁场,不会带来电磁污染2．下列有关磁现象说法中,错误．．的是（）A．磁体外部磁感线是从磁体N极出发回到S极B．通电螺线管的磁场极性与螺线管中电流方向有关,可用安培定则判定C．通电直导线周围能激发电磁波,可以给我们传递信息D．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动3.下列关于物态变化的说法中,正确的是（）A．春天,河里冰雪消融,是升华现象B．夏天,冰棍儿周围冒“白气”,是汽化现象C．秋天,早晨花草上出现的小露珠是熔化现象D．冬天,温暖的车内窗玻璃会变模糊,是因为车内水蒸气液化的缘故4．图1表示一个人站在匀速上升的电梯上,下列分析正确的是（）A．电梯上升过程中,人的机械能不断增大B．电梯上升过程中,人的动能转化为重力势能C．电梯上升过程中,电梯对人的支持力做功为零D．人对电梯的压力与电梯对人的支持力是一对平衡力5．酒精检测仪器的电路如图2-甲所示,图中R为气敏电阻,其阻值R与酒精浓度β的变化关系如图2-乙所示,已知R0为定值电阻,电源电压恒定不变,用此仪器检测酒精浓度,则下列判断正确的是（）A．酒精浓度增大时,电压表示数变小B．酒精浓度减小时,电流表示数变大C．酒精浓度增大时,电路消耗的总功率变小D．无论天然气浓度怎样变化,电压表与电流表示数的比值不变图1 图27．如图4是一木块漂浮在水面上,此装置放在月球上与放在地球上比较,则（）A．木块受到的浮力不变,排开水的体积不变B．木块受到的浮力不变,排开水的体积变小C．木块受到的浮力变小,排开水的体积不变D．木块受到的浮力变小,排开水的体积变小二、填空题(本题7小题,每小题3分,共21分)8．在汽油机的四个冲程中,机械能转化为内能的是冲程.如图5所示汽油机正在进行的是冲程,已知汽油的热值为4.6×107J /kg ,则完全燃烧100g汽油放出的热量为J .9．如图6当光从水斜射入空气中时,在交界面上同时发生反射和折射（折射角总大于入射角）．当入射角增大到一定程度时,折射角会达到90°．入射角继续增大时,便没有,只有反射光线了．这种反射叫全反射．光纤通信就是利用激光在光纤内壁不断而实现的．激光和移动电话的信号都是,只是它们的波长和频率不同．10．图7是同一电脑界面出现的三个不同声音波形,可以判断：的音调最高, 的响度最大, 与其它两声波的音色明显不同.11．常见的光学仪器在我们的生活、学习中应用广泛.照相时,被拍摄者应站在距镜头_________焦距以外；投影仪能使投影片在屏幕上成倒立、_________实像；借助放大镜看地图时,为使看到的像更大,应适当_______________放大镜与地图间的距离.12．如图8所示为我们课本上的实验,其中用来探究电流能否产生磁场的是．玩具汽车中的电动机工作原理与图的原理相同,要改变电动机的转向,可以改变；甲乙丙图3图4图5图6图7图8A B CA13. 电动自行车已成为大众化的一种交通工具,对电动自行车进行了测试,使车在平直的路面上由静止开始运动, 获得如图9 所示的速度v 和牵引力F 随时间t 变化的关系图像.电动自行车受到的摩擦力为___ __N; 7 ～12s 电动自行车行驶时克服摩擦力做的功是 J, 电动自行车匀速运动时电动机的输出功率是 .14、某盒（虚线框）内由二只电阻R 1和R 2（R 1＜R 2）、一个开关和若干导线组成,为探究盒内电阻的电阻值,连接成如图10电路,电源电压6V,当盒内开关由断开变为闭合时,电流表的示数由0.2A 变为0.3A.则盒内电阻可能是R 1=30Ω,R 2= Ω.也可能是R 1= Ω,R 2= Ω三、作图题(8分) 15、（1）如图11是某同学推着拉杆式旅行箱前进时的简化的杠杆模型.支点O 在轮的轴心,请你在图中画出推力F 1的力臂L 1.（2）如图12所示,S 是点光源,S ′是S 通过一个平面镜所成的像,请作出平面镜的位置及图中S 发出的光经平面镜后的反射光线.（3）在图13中设计一个由一个电源和若干开关导线连接电动机的电路,使电动机在人的操作下既能正转,也能反转.电动机的符号是“ ”（4）如图14,蜡烛通过透镜在光屏上形成一个清晰的像,通过作成像光路图确定透镜右侧焦点F 的位置图12图13图 11F 1图9图10M 光屏四、实验题（本大题3小题,每题6分,共18分）16．（1）用调好平衡的天平测金属块的质量,测量的过程中若指针静止在如图15所示的位置,若只调节游码,应向 (填“左”或“右”)调节,天平才能平衡．若游码没有在标尺的零刻线处就调节天平平衡,用这架天平测物体质量时,测量值将偏 .（2）在做“观察水沸腾”的实验时,(1)A组同学用的是如图16所示装置,他们测出的水温将偏___ __ (选填“高”或“低”).(2)图17是B组同学在实验某时刻温度计的示数,此时水的温度是_____℃.(3)B、C两组同学虽然选用的实验装置相同,但将水加热到沸腾用的时间不同,他们绘制的温度随时间变化的图像如图18所示.分析图像可知：水的沸点是_____℃.B、C组得到b、c两种不同图像的原因可能是水的___ __不同.17.小刚同学在做“测量小灯泡的功率”的实验时,灯泡标有“2.5V”字样,（1）小刚同学连接成图19的电路,他连少了一条导线,请用笔画代替导线画上正确的连线.（2）排除故障后,小明在实验过程中移动滑片P到某处,电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P向端滑动.（3）小明通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图20所示的U —I图像.根据U —I图像提供的信息,可计算出小灯泡的额定功率是W,当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是Ω.U —I 图像不是直线的原因是.图19 图2018.小华骑自行车下坡时,速度越来来快.她想探究从斜面下滑物体的快慢与哪些因素有关？回家后她找来了小车、秒表、刻度尺和充当斜面的木板进行探究,如图21所示.首先小华猜想影响小车下滑快慢的因素是小车的质量、斜面的高度、斜面的长度,接着进行探究,探究一：小车下滑快慢与小车的质量有关；探究二：小车下滑快慢与斜面的高度有关；探究三：小车下滑快慢与斜面的长度有关.（1）根据所学知识,断定探究二结论是正确的,依据是__ ________.（2）为了进行探究一,小华设计的方案是在小车内放置不同数量的钩码,分别从斜面的顶端由静止释放,测出下滑的时间.小华测量的结果如下表,她怀疑第三次测量错误,于是重新测量并进行了修正.你认为小华第三次测量时间偏小的原因,除了秒表的使用和小车开始的位置不符合设计的要求外,还有一种在操作上存在的问题可能是___________ ；经过对修正后的数据分析,探究一结论是 ___ __.实验次数1 2 3 4 小车内放置钩码的质量m/g0 50 100 150 时间t/s2.52.52.02.5（3）为了进行探究三,小华设计的方案是将小车分别从距斜面底端不同距离处由静止释放,比较到斜面底端的速度,这一设计的错误是____ _ __. （4）再给你一块表面较粗的长木板,怎样比较从斜面不同长度滑到底端时小车的速度：.五、计算题（本大题2小题,共14分）19.小明家最近买了一个微波炉,他听人们讲利用微波炉对食物加热,不仅加热时间短,还具备加热效率高的特点.为了验证后一种说法,他决定借助电能表、手表、温度计等器材实际测量一下微波炉在高火挡烧水时的效率.为此他查看了家中微波炉后面的铭牌,上面注明额定输入功率为1200W,他又查看了他家的单相电子电能表,上面注明3200imp / kW ·h(它表示每消耗电能1kW ·h,该电能表上面的发光二极管闪烁3200次).之后,他关闭其他所有家用电器,将体积为1L 、温度为20°C 的水放入微波炉并用高火开始加热,同时用钟表计时并记录电能表上面的发光二极管闪烁的次数,历时4min,电能表始的位置不符合设计的要求外，还有一种在操作上存在的正后的数据分析，猜想一是______（正确/错误）的. 3）为了验证猜想三，小华设计的方案是将小车分别从距图21上面的发光二极管闪烁了256次,此时取出并测得水的温度为72°C,请你帮助小明计算微波炉烧水时的效率六、综合能力题（本大题3小题,共18分）21．如图23所示,一生一熟两个鸡蛋,一起放入装有水的烧杯中,往水中边加盐边搅拌,观察到原来都沉底的鸡蛋有一个先浮出液面.（1）为了探究先浮出液面的是生鸡蛋还是熟鸡蛋,小东先用电子秤称出一个生鸡蛋的质量为 g（如图24）,将这一鸡蛋煮熟冷却后再称出其质量为56.40g.通过测量还发现鸡蛋煮熟后体积几乎不变,说明鸡蛋煮熟后的平均密度（填“变大”、“变小”或“不变”）.由此可判断：先浮出液面的是鸡蛋,此鸡蛋未露出液面的上浮过程中,受到的浮力（填“大于”、“小于”或“等于”）重力.（2）为测出鸡蛋的体积,小东进行如下操作：①用电子秤称出空烧杯的质量m1；②将溢水杯装满水,把鸡蛋轻轻放入溢水杯中并用烧杯接住溢出的水；③用电子秤称出烧杯和溢出的水的总质量m2.则鸡蛋体积的表达式V＝（水的密度用ρ水表示）.22．阅读短文,回答问题.变频空调机空调机中有被称为“冷媒”的物质,利用它的物态变化可以实现室内、外热量的转移.如图所示是空调机制冷系统的原理图,其中压缩机的作用是对气态“冷媒”加压,并使“冷媒”在管内循环.压缩机的转速越大,“冷媒”的流量越大,空调机的制冷能力就越强.压缩机的转速由供电频率决定.“变频空调”是与传统供电频率不变的“定频空调”相比较而产生的概念,与“变频空调”相比,变频空调机的变频器可以在一定范围内调节供电频率,从而改变压缩机的转速,达到控制“冷媒”流量的目的.变频空调机开始工作时,以最大功率进行制冷,当室内温度快速降至设定温度后,压缩机随即处于低速持续运转状态,维持室温基本不变.表一表示某型号变频空调机的“冷媒”流量与变频器供电频率之间的对应关系.表二表示该型号变频空调及部分参数之间的对应关系,其中：制冷量是指单位时间内空调机从密闭区域内去除热量的总和；能效比是空调机在额定状态工作时,制冷量与输入功率之比.（1）空调机工作时,当液态“冷媒”（填物态变化名称）成气态时,需要热量.（2）. 根据表一中的数据,变频器频率越小,空调机的制冷能力越 .表二中空调机额定制冷量为 W（3）夏天,上述空调机开始工作0.5h后,家中房间温度降至设定温度,随即空调机处于低速稳定运转状态,又工作了10h,全过程共耗电2.9kW·h.则前0.5h内空调机消耗的电能是kW·h,后10h空调机的电流是 A.23．学校要设计一个开心大转轮,使质量为M=8kg、半径为R=1.6m的大转轮可在竖直平面内绕轴心O自由转动,随机停在某一位置,这就要使转轮重心准确位于轴心上.测试时用力推动一下大飞轮,飞轮转动若干周后停止.多次试验,发现飞轮边缘上的标记F总是停在图示位置.（1）根据以上情况,可以初步确定飞轮重心可能在图26中（）A．轴心正下方的某一位置 B．轴心左侧的某一位置初中物理知识竞赛答案一、选择题：每小题3分共21分1、B2、C3、D4、A5、D6、B7、C 二、填空题：每空1分,共21分8、压缩 做功 4.6×1069、折射 反射 电磁波 10、甲 乙 甲 11、二倍 放大 增大 12、C B 电流方向 13、 35 1050 210W 14、60 10 20三、作图题：每题2分,共8分四、实验题：每小题6分 共18分 16、（1）右 大（ 17、（1）如图（2分） （2）左（3）0．5 10 小灯泡电阻随温度的增大而增大 18、（1）动能是由重力势能转化而来的； （2）小车没有从静止释放；小车下滑快慢与小车的质量无关； （3）（改变长度时）,没有控制高度一定； （4）让滑到斜面底端的小车在水平粗木板上运动至静止,则运动距离长的速度大.（2分） 说明：其余每空1分五、计算题：每小题7分,共14分19、解：水的质量kg m m kg V m 1101/1013333=⨯⨯⨯==-ρ （1分） 水吸收的热量J C C kg C kg J t t cm Q 218400)2072(1)/(102.4)(30=︒-︒⨯⨯︒⨯=-= （2分）消耗的电能J J W 288000106.332002566=⨯⨯=（2分） 烧水的效率%9.75288000218400===W Q η （2分） 20、解：图12图 11 0F 1 L 1图13光屏 F M（1）产品对传送带的压强Pa m kg N kg a mg S F P 322105.2)1.0(/105.2⨯=⨯=== （2分）（2）光敏电阻R 无光照射,由题意可知其阻值较大,电压表示数较大,结合图乙可知无光照射时间为0.2s.传送带传输产品的速度s m sm t s v /5.02.01.0=== （2分）(4）从乙图可知,有激光照射时R 两端电压U 1=1V ,电路中的电流A V V R U U I 01.02001301=Ω-=-= （1分）1min 内有光照射R 的时间t=60×0.4/0.6 s=40s其消耗电能W=U 1It=1V×0.01A×40s=0.4J（2分）说明：上步计算错误引起下步错误下步扣1分,没文字说明,但题意清楚,代入量正确的不扣分六、综合能力题：每小题6分,共18分21、（1）57.37 变小 熟 大于 (每空1分) （2）、 （2分）22、（1）汽化 吸收（2）小 2660 （3）0.7 1 每空1分23、（1）A（2）如图（3）0.08每小题2分21()m m ρ-水图26。

九年级下物理竞赛试卷一、选择题（每题3分，共30分））1．关于电磁现象，下列说法中正确的是（）A．磁场是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．导体中的负电荷在做定向移动时一定产生磁场D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2．某考场保密室有两把不同的钥匙，分别由两个保密工作人员保管，只有当两把钥匙同时插入钥匙孔时（相当于闭合开关），电动门才会打开，单独使用某一把钥匙不能使门打开．图中符合要求的是（）A．B．C．D．3．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的4．白炽灯的灯丝断了之后，如果再搭接上，还会发光．这时的耗电功率与原来相比．（）A．增加B．减少C．不变D．耗电功率比原来增加或减少由灯丝搭接的位置决定5．（3分）白炽灯泡的灯丝常制成螺旋状，这样做的目的是（）A．尽量减小灯丝的电阻B．便于灯丝散热，防止灯丝熔断C．减少灯丝散热，提高灯丝的温度D．减少灯丝在高温时的升华6．落在高压线上的鸟儿不会触电死亡，这是因为（）A．鸟爪上的角质层是绝缘层B．鸟儿对电流的承受能力比较强C．鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体D．高压线有橡胶外皮7．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关．使用时转动旋钮即可使熨斗加热到所需的温度．图是电熨斗的电路图．旋转多挡开关可以改变1、2、3、4之间的连接情况．现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图中的哪一幅（）A．B．C．D．8．市场销售的电热水壶有两种形式，一种如图（a）所示，电热元件在壶底下面的底座内；另一种如图（b）所示，电热元件在壶底之上，浸没在水中．如果两种水壶的耗电功率相同，壶内水量也相同，那么（）A．（a）壶的电热元件安放在底座内，热量损失较小B．（a）壶的电热元件在壶底下面，有利于水的对流，（a）壶中的水先沸腾C．（b）壶中的电热元件被水包围，热量损失小，（b）壶中的水温上升较快D．（b）壶的电热元件体积较小，热能的利用率较低9．电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为（）A．通过铜导线的电流小，所以它消耗的电能也较少B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热C．通过电炉丝的电流大，所以它消耗的电能较多D．铜导线电阻较小，所以它消耗的电能较少10．与火车相比，汽车车厢外表面更容易堆积灰尘．对于导致这种现象的原因分析，你认为下列说法中最可能的是（）A．火车车厢的外表面比汽车车厢的外表面光滑，更不容易堆积灰尘B．火车行驶的速度比汽车的大，产生的风更大，更容易把灰尘吹掉C．火车行驶的速度比汽车的大，车厢外侧空气流动的速度比汽车的大，车厢外侧气压比汽车的小，车厢的内外压强差比汽车的大，更不容易堆积灰尘D．在车辆行驶过程中，车厢外表面由于和空气摩擦而带电，因为汽车的轮胎是绝缘的橡胶，和铁轮的火车相比不容易把电荷导入地下，因而更容易吸附灰尘二、填空题（每空1分，共20分）11．利用太阳能的方式之一是用太阳电池把_________能转化成_________能；另一种方式是用集热器加热．从改变物体内能的途径来看，太阳能热水器是通过_________来增加水的内能，一台太阳能热水器储有300kg 的水，若水温从20℃升到70℃，这些水吸收了_________J热量．（水的比热容4.2×103J/（kg•℃））12．通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是_________极，电源的D端是_________极．13．灯L1标有“6V 6W”，L2标有“6V 3W”，串联接入电路，两灯都发光时电路中最大电流应为_________A，_________更亮些．14．有一个标有“2.5V 0.3A”的小电珠，李燕计算它的灯丝电阻是8.3Ω，但用欧姆表（测量电阻的仪表）测得的结果是2.5Ω．关于这差异，最合理的解释是：金属的电阻随_________而改变．15．小刚家有额定功率为40瓦的电灯4盏，60瓦的彩电一台，60瓦的电扇一台，100瓦的电冰箱一台．它们均在220伏的额定电压下工作．若电灯、彩电、电扇以每天工作3小时计，电冰箱以每天工作5小时计，每月用电（每月按30天计）_________度．16．某日光灯接在照明电路中正常工作时，其电流是0.13A，若通电10min，有_________J的电能转化成了热能和_________能．17．标有“PZ220 60”的白炽灯正常工作电压为_________V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当各自正常工作10h，节能灯少消耗_________kw•h的电能．18．小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为_________kW•h，转盘已转过_________转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为_________W．19．在图所示的电路中，电源电压为3V．闭合开关S，电流表①的示数为1.2A，电流表②的示数为0.3A，则通过R1的电流是_________A，R2的阻值是_________Ω．20．（1分）交警在检查酒驾过程中，通过酒精检测仪进行定量检测．该仪器原理可以简化成如图所示电路，其中R o为定值电阻，R为气敏电阻，其阻值与酒精气体密度成反比．若驾驶员饮酒，检测时酒精检测仪上电压表的示数将_________（选填“变大”或“变小”）．三、综合题21．如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线．为了辨别哪两个线头为同一根导线的两端，工人师傅用图乙所示的“测通器”来进行测试．他首先将A和B连接起来，然后将“测通器”的m连接在D 上，将n连接在F上，发现此时小灯泡发光…．工人师傅据此可以做出什么判断？下一步他将如何操作才能最终搞清每根导线的两端？22．小明要买一个电炉用来烧开水，他到商店去选购时看到有800W和1200W两种规格，他想：800W的功率小，比较省电，打算买800W的．如果从节能的角度考虑，你认为他的这种想法合理吗，为什么？23．某电热水壶的铭牌如表所示，当此电热水壶正常工作时，用时8分钟将额定容量的水在一个标准大气压下从20℃加热到沸腾，水吸收的热量为_________J，消耗的电能为_________J．此电热水壶的效率为_________．（c水=4.2×103J/（kg•℃））型号WS﹣1217额定电压220V额定功率1200W额定容量 1.2L24．在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V．当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A．求：（1）R1的阻值．（2）滑动变阻器的最大阻值．（3）电路消耗的最小总功率．（4）当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能．25．楼道里的灯常常彻夜通明，因而极易损坏．给它串联一个电阻后再接到电路里，虽然亮度略有降低，寿命却可以大大延长．现在欲使“220V 25W”的灯炮在实际使用时消耗的功率约是额定功率的80%，应该串联多大的电阻？这个电阻消耗的电功率是多大？26．（10分）清洗机是利用高压水清洗车辆表面污垢的机器．有一种CC5020型清洗机的铭牌如下表所示．请回答：型号CC5020 额定压力5MPa电源220V～/50Hz 额定流量20L/min额定功率 2.2kW 防护等级IP25（1）从物理学的角度看，铭牌中有一个物理量名称与单位不一致，请你指出并说明如何更正．（2）清洗机正常工作时，通过清洗机的电流是_________A．若清洗一辆汽车平均耗时10min，则清洗一辆汽车平均用水_________m3；平均耗电_________kW•h．（3）清洗机正常工作10min，清洗机对水做多少功？（4）该清洗机正常工作时的效率是多少？九年级下物理竞赛试卷参考答案与试题解析一、选择题（每题3分，共30分））1．（3分）（2011•北京）关于电磁现象，下列说法中正确的是（）A．磁场是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．导体中的负电荷在做定向移动时一定产生磁场D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向考点：磁场；通电直导线周围的磁场．专题：压轴题．分析：解答本题要弄清磁场的基础知识．（1）磁场是看不见的，却是真实的客观存在，磁感线是形象、直观地描述磁场的方法，能看见，却是假的；（2）磁场看不见，可以通过它表现的性质来认识它，基本性质是对放入其中的磁体产生磁力的作用；（3）奥斯特实验告诉我们，电流的周围存在磁场，即电可以生磁；（4）磁场的分布情况可能通过撒铁屑的方法粗略观察，用铁屑可以看出磁场的强弱．解答：解：A、磁感线是描述磁场的方法，是建立理想模型法，磁场不是有磁感线组成的，故A错误；B、磁场的基本性质是对放入其中的磁体产生磁力的作用，故B正确；C、负电荷定向移动可以产生电流，电流的周围存在磁场，故C正确；D、利用铁屑可以看到磁体周围磁场的分布情况，但看不到方向，磁场方向是人为规定的，故D错误．故选B、C．点评：磁场是一种抽象的物质，学习磁场的概念要从客观存在性、描述方法、基本性质，等多方面理解．2．（3分）（2012•西藏）某考场保密室有两把不同的钥匙，分别由两个保密工作人员保管，只有当两把钥匙同时插入钥匙孔时（相当于闭合开关），电动门才会打开，单独使用某一把钥匙不能使门打开．图中符合要求的是（）A．B．C．D．考点：电路图设计．专题：图析法．分析：根据题意，两把钥匙就是两个开关，必须两个开关同时闭合电动门才能开，所以两个开关是相互影响的，应只有串联才符合要求，对四个电路图分析，看哪个符合要求．解答：解：A、两个开关串联，必须同时闭合两个开关电机才转动，此图符合题意，故A正确；B、此电路图若闭合两个开关，就会发生短路，是个错误电路，不符合题意，故B错误；C、此电路图中两个开关并联，只要闭合任意一个开关，电机就会工作，不合题意，故C错误；D、此电路图若闭合下面的开关，电机就会工作，若闭合上面的开关或同时闭合两个开关，就会发生短路，是个错误电路，不符合题意，故D错误．故选A．点评：设计电路时，要按要求判断题目是应该设计成串联还是并联，然后再根据元件特点来完善电路，最终达到题目要求．3．（3分）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的考点：串联电路和并联电路的辨别．专题：应用题；电流和电路．分析：并联电路中各用电器既可以单独工作又互不影响；根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式．解答：解：A、厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故正确但不符合题意；B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的；故错误但符合题意；C、只有“光控开关”和“声控开关”都闭合时，灯才能亮，因此这两个开关与灯串联，故正确但不符合题意；D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，故正确但不符合题意．故选B．点评：本题考查家庭电路的组成，知道家庭电路中各用电器的连接方式为并联连接．4．（3分）白炽灯的灯丝断了之后，如果再搭接上，还会发光．这时的耗电功率与原来相比．（）A．增加B．减少C．不变D．耗电功率比原来增加或减少由灯丝搭接的位置决定考点：实际功率．专题：应用题．分析：先根据灯丝断了之后，再搭接上电阻的变化情况，因为电压是不变的，根据P=可判断功率的变化情况．解答：解：白炽灯的灯丝断了之后，再搭接上使用，灯丝变短，电阻变小，仍接在原电路中，电压不变，根据P=可知，功率变大了．故选A．点评：本题考查了功率公式的运用．本题在判断灯泡的实际功率时，要抓住电压是不变的，根据电阻的变化来判断功率的变化，变形公式P=与P=I2R会在解题中经常用到．5．（3分）白炽灯泡的灯丝常制成螺旋状，这样做的目的是（）A．尽量减小灯丝的电阻B．便于灯丝散热，防止灯丝熔断C．减少灯丝散热，提高灯丝的温度D．减少灯丝在高温时的升华考点：温度；生活中的升华现象．分析：灯泡是利用电能能够转换成热能和光能的原理做成的，把灯丝制成螺旋状，可以增加电阻的长度，增加了钨丝的电阻，使得更多的电能能够转换成热能；还可以减少灯丝散热，提高灯丝的温度．解答：解：把白炽灯泡的灯丝常制成螺旋状，这样做可以使灯丝的散热较慢，有更多电能转化为热能和光能；故选C．点评：解决此类实际问题要结合相关的电学和热学知识进行分析解答．6．（3分）落在高压线上的鸟儿不会触电死亡，这是因为（）A．鸟爪上的角质层是绝缘层B．鸟儿对电流的承受能力比较强C．鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体D．高压线有橡胶外皮考点：影响电阻大小的因素；串联电路的电压规律．分析：解决本题要知道，触电死亡是因为有较大电流通过的原因．解答：解：落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体，所以不会被电死，故A、B、D不符合题意，只有C符合题意；故选C．点评：对于这类实际应用典型题目，要结合具体问题分析，看决定因素是什么，不可乱猜．7．（3分）（2014•平谷区一模）家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关．使用时转动旋钮即可使熨斗加热到所需的温度．图是电熨斗的电路图．旋转多挡开关可以改变1、2、3、4之间的连接情况．现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图中的哪一幅（）A．B．C．D．考点：串、并联电路的设计；电阻的并联；电功率的计算．专题：推理法；图析法．分析：接“高”档时，电功率应是最大的，根据P=可知电压不变时，应当连接后电阻是最小的．解答：解：由电功率的公式P=可知，在电压不变，电阻最小时，电功率是最大的；故接“高”档时，两根电热丝是并联关系．故选A．点评：在本题中电热丝连入电路有三种方式：只接一根是中档，两根串联是低档，两根并联时是高档，一根也不接时是关的位置．要接高档，应使两根电热丝并联．8．（3分）市场销售的电热水壶有两种形式，一种如图（a）所示，电热元件在壶底下面的底座内；另一种如图（b）所示，电热元件在壶底之上，浸没在水中．如果两种水壶的耗电功率相同，壶内水量也相同，那么（）A．（a）壶的电热元件安放在底座内，热量损失较小B．（a）壶的电热元件在壶底下面，有利于水的对流，（a）壶中的水先沸腾C．（b）壶中的电热元件被水包围，热量损失小，（b）壶中的水温上升较快D．（b）壶的电热元件体积较小，热能的利用率较低考点：电热．专题：电和热综合题．分析：由于两种水壶消耗的电功率相同，则它们的电热丝在相同的时间内产生的热量是相等的．（a）壶的电热元件放在壶底下，则其所产生的热量将有一部分向空气中散失，（b）壶中电元件浸没在水中，则其所产生的热量将全部被水吸收．可见在相同的时间内（b）壶中水吸收的热量较多．而两壶水的质量和初温又都相等，故（b）壶中的水温上升较快．（b）壶的热能利用率也就高于（a）壶的热能利用率．解答：解：A、ab中的电热元件都在壶底下面，都使水形成对流，效果差不多，故A错；BC、（a）壶的电热元件放在壶底下，则其所产生的热量将有一部分向空气中散失，（b）壶中电元件浸没在水中，则其所产生的热量将全部被水吸收．可见在相同的时间内（b）壶中水吸收的热量较多．而两壶水的质量和初温又都相等，故（b）壶中的水温上升较快、（b）壶的热能利用率高，故B错、C正确；D、热能的利用率与体积大小无关，故D错．故选C．点评：本题为热学和电学综合题，考查了电功率公式、热量公式的掌握和运用，认真分析排出干扰因素（对流、元件体积）影响是本题的关键．9．（3分）电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为（）A．通过铜导线的电流小，所以它消耗的电能也较少B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热C．通过电炉丝的电流大，所以它消耗的电能较多D．铜导线电阻较小，所以它消耗的电能较少考点：焦耳定律；影响电阻大小的因素．专题：应用题．分析：由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析判断．解答：解：电炉在使用时，电炉丝和导线串联，I=I导线，通电时间t相同，电炉丝∵Q=I2Rt，R电炉丝＞R导线，∴电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象；由上述分析可知选项D正确．故选D．点评：本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．10．（3分）（2014•唐河县一模）与火车相比，汽车车厢外表面更容易堆积灰尘．对于导致这种现象的原因分析，你认为下列说法中最可能的是（）A．火车车厢的外表面比汽车车厢的外表面光滑，更不容易堆积灰尘B．火车行驶的速度比汽车的大，产生的风更大，更容易把灰尘吹掉C．火车行驶的速度比汽车的大，车厢外侧空气流动的速度比汽车的大，车厢外侧气压比汽车的小，车厢的内外压强差比汽车的大，更不容易堆积灰尘D．在车辆行驶过程中，车厢外表面由于和空气摩擦而带电，因为汽车的轮胎是绝缘的橡胶，和铁轮的火车相比不容易把电荷导入地下，因而更容易吸附灰尘考点：摩擦起电；导体．分析：车辆运动与空气及空气中尘埃物质摩擦产生静电，车厢表面聚集正电荷，空气中尘埃带负电，正负电荷吸引，尘埃便聚集在车厢表面．解答：解：车轮和铁轨都是铁的，聚集在车厢表面的正电荷，通过车轮和车轨与大地相连，聚集在车厢表面的正电荷减少，吸附的尘埃也就减少，而汽车的轮胎是绝缘的橡胶，和铁轮的火车相比不容易把电荷导入地下，因而更容易吸附灰尘．故选D．点评：本题考查了摩擦起电的应用，应注意将物理规律与实际相结合．二、填空题（每空1分，共20分）11．（4分）（2011•广州）利用太阳能的方式之一是用太阳电池把太阳能转化成电能；另一种方式是用集热器加热．从改变物体内能的途径来看，太阳能热水器是通过热传递来增加水的内能，一台太阳能热水器储有300kg的水，若水温从20℃升到70℃，这些水吸收了 6.3×107J热量．（水的比热容4.2×103J/（kg•℃））考点：太阳能的转化；热传递改变物体内能；热量的计算；太阳能的利用．专题：计算题．分析：太阳能是新型能源，当今社会使用非常广泛，根据太阳能使用的两种方式并结合热量的计算公式Q=cm△t 可解决此题．解答：解：太阳能电池可以把太阳能转化为电能；太阳能热水器可以把太阳能转化为内能，把太阳的热量收集起来把热量传递给水；水吸收的热量Q=cm△t=4.2×103J/（kg•℃）×300Kg×50℃=6.3×107J；故答案为：太阳，电，热传递，6.3×107．点评：太阳能在生活中的广泛应用有利于我们节约能源，保护环境，此题同时告诉我们，物理来源于生活．12．（2分）（2011•荆门）通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是S极，电源的D端是正极．考点：通电螺线管的极性和电流方向的判断；磁极间的相互作用；安培定则．专题：压轴题．分析：由小磁针的指向可知电磁铁的极性，由安培定则可得到电流的方向．解答：解：小磁针静止时，N极向右，则电磁铁的B端为N极，A端为S极；由安培定则知，电流由D流入电磁铁，即D端为电源正极．故答案为：S，正．点评：安培定则内容为：用右手握住线圈，四指指向电流方向，大拇指所指的方向为电磁铁N极方向．13．（2分）（2011•齐齐哈尔）灯L1标有“6V 6W”，L2标有“6V 3W”，串联接入电路，两灯都发光时电路中最大电流应为0.5A，L2更亮些．考点：欧姆定律的应用；串联电路的电流规律；电功率的计算；实际功率．专题：计算题．分析：L1和L2串联，已知电压和电功率，可利用公式I=计算出通过它们的电流，再根据串联电路电流的特点判断出电路中的最大电流；要想判断小灯泡的亮度，应比较小灯泡的实际功率，可利用公式R=比较R1和R2的关系，再利用公式P=I2R比较P实1和P实2的关系，从而判断哪一个灯泡更亮．解答：解：∵U1=6V，P1=6W，U2=6V，P2=3W，∴I1===1A，I2===0.5A，又∵L1和L2串联，为了保证每一个灯都发光，∴电路中最大电流应为0.5A；∵U1=U2，P1＞P2，∴由公式R=可知，R1＜R2，又∵I1=I2，∴由公式P=I2R可知，P实1＜P实2，所以L2更亮些．故答案为：0.5，L2．点评：本题考查了利用电功率的公式变形I=和R=计算电流和电阻，本题的难点在第二问，在计算电功率时用到了公式P=I2R，需要注意的是，公式P=I2R和P=在电功率的计算中经常用到．14．（1分）（2007•兰州）有一个标有“2.5V 0.3A”的小电珠，李燕计算它的灯丝电阻是8.3Ω，但用欧姆表（测量电阻的仪表）测得的结果是2.5Ω．关于这差异，最合理的解释是：金属的电阻随温度的改变而改变．考点：影响电阻大小的因素．分析：影响电阻大小的因素有：导体的材料、长度以及横截面积，还有温度．对大多数导体来说，温度越高，电阻越大．解答：解：温度影响导体的电阻，对大多数导体来说，温度越高，电阻越大．因为小灯泡在工作时，钨丝温度升高，电阻变大，所以伏安法测电阻会受温度的影响；而欧姆表是直接测量电阻的仪表，不受其它因素的影响；所以测量的电阻会有差异．故答案为：温度的改变．点评：此题主要考查了温度对导体电阻的影响，对大多数导体来说，温度越高，电阻越大．15．（1分）小刚家有额定功率为40瓦的电灯4盏，60瓦的彩电一台，60瓦的电扇一台，100瓦的电冰箱一台．它们均在220伏的额定电压下工作．若电灯、彩电、电扇以每天工作3小时计，电冰箱以每天工作5小时计，每月用电（每月按30天计）40.2度．考点：电功的计算．专题：计算题．分析：求出电灯、彩电、电扇、的总功率，再有工作时间3h，根据W=Pt求出消耗的电能；再算100瓦的电冰箱工作5小时，消耗的电能，两者之和就是每天消耗的总电能，最后求出一个月消耗的电能．解答：解：电灯、彩电、电扇的总功率：P1=40W×4+60W+60W=280W=0.28kw，电灯、彩电、电扇工作一个月消耗的电能：。

2024版初三年级下册物理竞赛模拟试卷专业课试题部分一、选择题（每题1分，共5分）1. 在下列选项中，哪个是描述物体运动状态的物理量？A. 速度B. 质量C. 力D. 时间2. 下列哪种电路连接方式属于串联？A. 电阻与电阻首尾相连B. 电阻与电阻首首相连C. 电阻与电阻尾尾相连D. 电阻与电阻尾首相连3. 下列哪个实验可以验证欧姆定律？A. 测量物体的质量B. 研究电阻与电压、电流的关系C. 探究光的传播规律D. 研究杠杆平衡条件4. 在下列现象中，哪个是光的折射现象？A. 镜子中的倒影B. 水中的鱼看起来变浅C. 太阳光照射到地面上D. 手电筒发出的光束5. 下列哪种能源是不可再生能源？A. 太阳能B. 风能C. 煤炭D. 水能二、判断题（每题1分，共5分）1. 物体受到平衡力作用时，其运动状态一定保持不变。

（）2. 串联电路中，各用电器相互影响，不能独立工作。

（）3. 欧姆定律只适用于线性电阻。

（）4. 光在空气中的传播速度大于在水中的传播速度。

（）5. 使用可再生能源可以减少环境污染。

（）三、填空题（每题1分，共5分）1. 力的单位是______，能量的单位是______。

2. 电阻的大小与导体的______、______和______有关。

3. 光的三原色是______、______和______。

4. 热机的效率是指______与______的比值。

5. 电路由______、______、______和______四部分组成。

四、简答题（每题2分，共10分）1. 简述牛顿第一定律的内容。

2. 什么是串联电路和并联电路？3. 影响电阻大小的因素有哪些？4. 简述光的反射定律。

5. 举例说明可再生能源和不可再生能源。

五、应用题（每题2分，共10分）1. 一辆小车在平直公路上行驶，速度为10m/s，行驶了20秒后停止。

求小车行驶的距离。

2. 有两个电阻分别为R1=10Ω和R2=20Ω，将它们串联后接入电压为12V的电源。

2023届安徽省安庆市初三年级物理竞赛试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．下列关于滑轮的说法错误的是（）A．动滑轮实质是一个阻力臂为动力臂二倍的省力杠杆;B．使用定滑轮不省力，但是能改变动力的方向;C．定滑轮实质上是一个等臂杠杆;D．使用动滑轮可以省力，但一般其机械效率不能达到100%。

2．如图所示，三个底面积不同的圆柱形容器内分别盛有A、B、C三种液体，它们对容器底部的压强相等，现分别从三个容器内抽出相同深度的液体后，剩余液体对容器底部的压强p A、p B、p C的大小关系是......................................................................................................... （）A．p A＞p B＞p C B．p A＝p B＝p C C．p A＜p B＜p C D．p A＝p C＞p B3．一名粗心的学生的测量记录中忘记写单位，他的记录数据中，哪一个数据的单位是m:（）A．一支新铅笔的长度：1.75; B．一名同学的高度：1.64;C．一枚壹角硬币的厚度0.24; D．一本外文字典的厚度1.35.4．甲乙两个实心球，甲球的体积是乙球体积的2倍，甲球的质量是乙球质量的1/2，则甲乙两球的密度之比是:（）A．1:4; B． 1:1; C．2:1; D. 4:1.5．如图所示的四幅图中，用来研究通电直导线的周围存在磁场的实验装置是 ....... （）6．如图所示，是王浩同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是................................................................................ （）A．比较土（a）和图（b）可知，感应电流的方向与磁场方向有关B．比较土（b）和图（c）可知，感应电流的方向与磁场方向无关C．比较土（a）和图（c）可知，感应电流的方向与磁场方向和导体运动方向有关D．由图（d）可以得出结论，感应电流的方向跟导体是否运动无关八、7．现有塑料尺、橡皮、条形磁铁、盐水、干木棒、铅笔芯等六种物质，表中是按物质的哪种属性进行分类的..................................................................................................................... （）第一类第二类塑料尺、橡皮、干木棒条形磁铁、盐水、铅笔芯A．物质状态B．磁性C．导电性D．比热容8．利用干冰使运输中的食品降温，防止食品腐烂变质，这是应用了（）A．干冰熔化吸热B．干冰液化放热C．干冰升华吸热D．干冰凝华放热9．小明的爸爸随南极科考队赴南极进行科学考察。

第04讲光的反射及折射（解析版）一、多选题1．（2023·山东青岛·九年级校考竞赛）如图所示，平面镜M与水平地面的夹角为60°，若把点光源S放在平面镜与水平面的角平分线上，且OS的距离为10cm，光源S的像S′（图中未画出）则（）A．O与S′的连线为竖直方向B．S与像S′的距离为20cmC．若S以速率3m/s沿OS方向向外移动，则S′以速率3m/s沿SS′连线远离S运动D．若S以速率3m/s沿OS方向向外移动，则S′以速率6m/s沿SS′连线远离S运动【答案】AC【详解】AB．如下图所示，作S的像S'，SS'关于镜面对称，依题意可知，∠MOS=30°，则∠SOM，∠S′OB=90°。

所以O与S′的连线为竖直方向；在直角三角形∠AOS中，依题意可知OS的距离为10cm，所以SA的距离为5cm，S与像S′的距离为10cm；故A 符合题意，B不符合题意；CD．若S以速率3m/s沿OS方向向外移动，由图可知，SS′等于OS，所以S′以速率3m/s 沿SS′连线远离S运动，故C符合题意，D不符合题意。

故选AC。

2．（2022秋·全国·八年级校联考竞赛）身高1.5m的小明沿直线匀速运动，路灯在行进线路的正上方，某时刻人影的长度为0.6m，前进4m后，影长变为1.4m，则路灯的高度可能为（）设路灯的高度为'h ，如图b 所示，当小明向右运动时，根据三角形相似原理，则有''1.50.6h x ''1.5 1.4h x 联立③④解得：'3x m ，'9h m ，故AD 符合题意，故选AD 。

A ．进入人眼的光是由蜡烛的像发出的B ．如果将平面镜竖直上移，则像的位置不变C ．如果将图中的平面镜截掉【分析】（1）平面镜成像是反射光线的反向延长线会聚形成的，而且平面镜成虚像；（2）根据平面镜成的像与物关于镜面对称的特点分析解答；（3）平面镜所成的像与物体大小相同；（4）平面镜成像时，物体经平面镜反射后，反射光线进入人的眼睛。

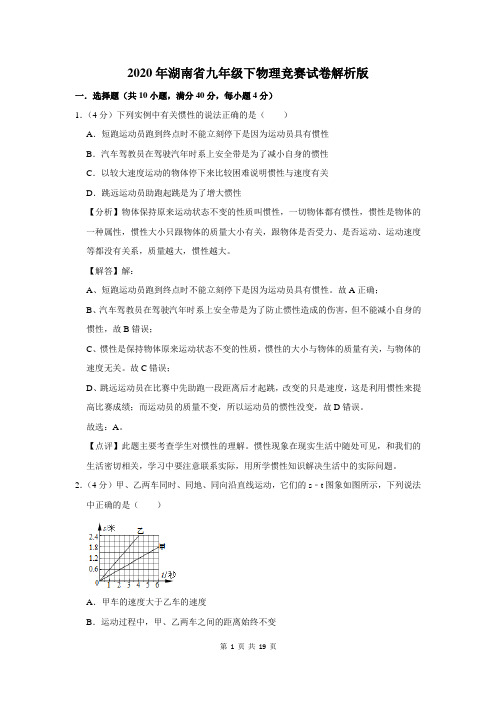

2020年湖南省九年级下物理竞赛试卷解析版
一．选择题（共10小题，满分40分，每小题4分）
1．（4分）下列实例中有关惯性的说法正确的是（）
A．短跑运动员跑到终点时不能立刻停下是因为运动员具有惯性
B．汽车驾教员在驾驶汽年时系上安全带是为了减小自身的惯性
C．以较大速度运动的物体停下来比较困难说明惯性与速度有关
D．跳远运动员助跑起跳是为了增大惯性
【分析】物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大。

【解答】解：
A、短跑运动员跑到终点时不能立刻停下是因为运动员具有惯性。

故A正确；
B、汽车驾教员在驾驶汽年时系上安全带是为了防止惯性造成的伤害，但不能减小自身的
惯性，故B错误；
C、惯性是保持物体原来运动状态不变的性质，惯性的大小与物体的质量有关，与物体的
速度无关。

故C错误；
D、跳远运动员在比赛中先助跑一段距离后才起跳，改变的只是速度，这是利用惯性来提
高比赛成绩；而运动员的质量不变，所以运动员的惯性没变，故D错误。

故选：A。

【点评】此题主要考查学生对惯性的理解。

惯性现象在现实生活中随处可见，和我们的生活密切相关，学习中要注意联系实际，用所学惯性知识解决生活中的实际问题。

2．（4分）甲、乙两车同时、同地、同向沿直线运动，它们的s﹣t图象如图所示，下列说法中正确的是（）
A．甲车的速度大于乙车的速度
B．运动过程中，甲、乙两车之间的距离始终不变
第1 页共19 页。

初中九年级(初三)物理下册竞赛考试卷I一.选择题(共5题)1.以下估测你认为最接近实际情况的是（）A.初中生的身高约为160cmB.初中生的体重约为50NC.健康人的体温约为22℃D.你正常步行的速度约为10m/s2.如图所示的家用电器中，利用电能主要转化为机械能的用电器是A.电饭煲B.电烙铁C.电热水壶D.电风扇3.如图所示电路，电源两端电压恒为12V。

若电路中连接“3V、1.5W”的灯泡L1，闭合开关，调节滑动变阻器的滑片使灯泡L1正常发光，此时若改接“6V、3W”的灯泡L2，闭合开关，下列说法正确的是（设灯丝电阻不变）（）A.由于两灯的额定电流相等，所以此时L2也正常发光B.电压表在两种状态下的示数之比为5：4C.两种状态下，电路总功率之比4：3D.将滑片向右移，也能使L2正常发光4.灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A.电路消耗的总功率保持不变B.电压表与电流表示数的比值变小C.电流表的示数增大，电压表的示数减小D.灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量5.王瑞同学利用光具座、蜡烛、光屏、刻度尺，用一个未知焦距的凸透镜探究凸透镜成像规律：按要求进行观察和测量，并将观测情况记录在下表中，得到四个结论：（）实验序号物距/cm像距/cm像的性质1206.7倒立、缩小的实像2157.531010倒立、等大的实像47.5倒立、放大的实像54_____正立、放大的虚像①此凸透镜的焦距为10cm②实验序号4像距的大小为15cm③实验序号5成像特点可应用在显微镜的目镜上④此表中填出实验序号2中像的性质是倒立、缩小的实像A.只有①②正确B.只有③④正确C.只有①②③正确D.只有②③④正确二.简答题(共3题)1.爱观察的小明发现：（1）用电热水壶烧水时，靠近壶嘴的地方出现的“白气”反而较少，如图所示，为什么?（2）家庭电路中多个大功率用电器同时使用，空气开关很容易跳闸，为什么？2.文水平用力推一个放在水平地面上静止的木箱，木箱没有移动，如图所示，木箱之所以没有动是因为：_________。

2023年安徽省安庆市初三年级物理竞赛试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．下列有关家用电器的物理知识，说法不正确的是................................................... （）A．电冰箱正在制冷——制冷物质经过冷冻室时液化放热B．电视机的荧光屏——看电视时，用放大镜观察荧光屏，就能看到屏上红、绿、蓝的光点C．电风扇正在工作——磁场对电流的作用D．电饭锅正在煮饭——电流的热效应2．下列说法中符合实际的是（）A．在阳光下可用近视眼镜片取火;B．高层建筑物顶端安装的避雷针要与埋入地下的地线相连;C．摩擦力总是阻碍物体的运动;D．受地磁场的作用，可自由转动的小磁针，S极静止时总是指向北方.3．下列现象中，不是用热传递改变物体内能的是（）A．冬天，在火炉旁取暖B．在煤炉上烧水C．用锉子锉铁块，铁块变热D．冬天，用热水袋取暖4．在两个相同的薄壁塑料瓶（质量忽略不计）内分别装人体积相等、密度为ρ甲和ρ乙的两种液体后密封，再把它们放入两个装有水的容器中，处于如图所示状态。

下列判断正确的是 ............................................................................................................................................ （）A．ρ甲>ρ乙B．ρ甲＝ρ乙C．ρ甲<ρ乙D．无法确定5．下列现象中，属于增大压强的是（）①载重量大的汽车装有许多车轮②压路机上碾子的质量很大③短道速滑运动员的冰鞋上装有冰刀④房屋建在承受面积更大的地基上A．①②B．②③C．③④D．①④6．如图所示描述的是小明同学用手探究滑动摩擦力大小跟哪些因素有关的情景,用手分别压在玻璃板和桌面滑动（甲、乙）,然后再用另一只手压在手上的桌面滑动（丙),下列说法中不正确的是 ..................................................................................................................（）A．甲和乙是探究滑动摩擦力大小与接触面粗糙程度的关系B．乙和丙是探究滑动摩擦力大小与压力大小的关系C．比较甲和乙,感觉甲的阻力大D．比较乙和丙,感觉丙的阻力大7．下列说法正确的是（）A．一块砖切成体积相等的两块后，砖的密度变为原来的一半B．铁的密度比铝的密度大，表示铁的质量大于铝的质量C．铜的密度是8.9×103kg/m3，表示1m3铜的质量为8.9×103kgD．密度不同的两个物体，其质量一定不同8．额定电压相等的甲、乙两灯，串联后接在某电路中，甲灯比乙灯亮。

2020年江西省九年级下物理竞赛试卷解析版
一．选择题（共6小题，满分24分，每小题4分）
1．（4分）南海舰队舰载直升机恶劣海况下进行悬停加油（如图）下列有关说法错误的是（）
A．直升飞机悬停在空中时，虽然处于平衡状态但需要消耗能量
B．此时，飞机与军舰处于相对静止状态
C．军舰加油完毕后，吃水深度将增大
D．飞机能够升空，是利用了大气对飞机的浮力
【分析】（1）直升机的螺旋桨只要转动，就要消耗燃料；
（2）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。

（3）军舰在大海中始终处于漂浮状态，根据沉浮条件判断出浮力的变化，然后根据阿基米德原理判断出排开海水体积的变化，进而得出吃水深度的变化；
（4）飞机的机翼通常做成上面突起、下面平直的形状，当飞机在机场跑道上滑行时，流过机翼上方的空气的流速大，流过机翼下方的空气的流速小，机翼上下方所受的压力差形成的向上的升力，当飞机的滑行速度达到一定值时，机翼所受的升力大于飞机自重，飞机起飞。

【解答】解：A、直升机悬浮在空中，螺旋桨依然在转动，需要发动机提供动力，需要消耗燃料，故A正确；
B、南海舰队舰载直升机恶劣海况下进行悬停加油时，飞机相对军舰没有位置变化，因此
处于静止状态。

故B正确；
C、军舰在海面上处于漂浮状态，受到的浮力等于军舰的自身重力，军舰加油完毕后，军
舰重力增大，浮力增大，根据阿基米德原理F浮＝ρ液V排g，海水密度一定时，浮力减增大，排开海水的体积增大，航母就会下沉一些，军舰在大海中的吃水深度将增大，故C
正确；
第1 页共18 页。

2016年湖南省长沙市九年级（下）应用知识竞赛物理试卷（初赛）一、选择题（本题共10小题，每小题4分，共40分．每小题给出的选项中，只有一项是符合题目要求的，请把正确答案的选项填入下面答案栏表格中的指定位置．）1．下列四种物理现象中，有真有假．关于它们真假的判断，正确的是（）①在雷雨天，先看见闪电后听到雷声；②鱼儿在水底吐出的气泡，上升的过程中体积逐渐变小；③袋装快熟面从三明带到青藏高原，包装袋向外鼓起一些；④寒冷的北方的冬天，在室外窗户上常看见“冰花”．A．①②为真、③④为假B．②③为真、①④为假C．③④为真、①②为假D．①③为真、②④为假2．某人坐在船上从河的上游A地顺水漂流到下游B地的时间为t，若此人划着小船从A地到B地所用的时间为，保持船对水的速度不变，则下列说法正确的是（）A．在静水中行驶同样的距离需要时间为tB．在静水中行驶同样的距离需要时间为C．船在A、B两地往返所用时间等于在静水中往返同样距离所用的时间D．船在A、B两地往返所用时间小于在静水中往返同样距离所用的时间3．如图所示，壁虎在竖直玻璃面上斜向上匀速爬行，关于它在此平面内的受力分析，下列图示中正确的是（）A．B． C．D．4．空气热源型热泵热水器是利用空气作为低温物质，通过介质〔工作物质）吸收空气中的热能，再利用热泵技术（类似电冰箱工作原理）消耗少量的电能驱动压缩机，使介质成为高温物质并对冷水进行加热．热泵热水器具有高效节能、不受天气影响等优点，已列入国家推广火炬计划．则该种热水器内介质汽化的发生位置和吸放热情况是（）A．在低温物质处，空气从介质中吸热B．在低温物质处，介质从空气中吸热C．在高温物质处，介质从冷水中吸热D．在高温物质处，冷水从介质中吸热5．学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2cm．小王分别设计了如图所示的四种光路，能够达到目的是（）A．B．C．D．6．甲、乙两个实心均匀正方体物块放在水平地面上，它们的质量相等，密度关系是ρ甲＞ρ乙，当在甲、乙两物块上，分别放重为G1、G2的物体或分别施加竖直向上的力F1、F2（F1、F2均小于物块重力）时，甲、乙两物块对水平地面的压强相等，则G1与G2、F1与F2的大小关系是（）A．G1＞G2，F1＞F2 B．G1＞G2，F1＜F2 C．G1＜G2，F1＜F2 D．G1＜G2，F1＞F27．如图所示，甲图中圆柱形容器中装有适量的水．将密度均匀的木块A放入水中静止时，有2/5的体积露出水面，如图乙所示，此时水对容器底部的压强比图甲水对容器底部的压强增加了300Pa．若在木块A上表面轻放一个质量为m1的物块，平衡时木块A仍有部分体积露出水面，如图丙所示，此时水对容器底部的压强比图甲水对容器底部的压强增加了400Pa．若将容器中的水换成另一种液体，在木块A上表面轻放一个质量为m2的物块，使平衡时木块A 露出液面部分与丙图相同，如图丁所示．若m1：m2=5：1，则下列说法中错误的是（）A．木块A的质量m A与m1之比为1：3B．在丁图中，液体的密度为0.8×103kg/m3C．木块A的密度为0.6×103kg/m3D．在图丙中，木块A露出水面的体积与木块A的体积之比是1：58．如图所示，木板可绕固定的水平轴O转动．木板从水平位置OA缓慢地转到OB位置，木板上的物块始终相对于木板静止．在这一过程中，物块的机械能增加了2J．用F1表示物块受到的支持力，用F2表示物块受到的摩擦力，在这一过程中，下列说法：①F1和F2对物块都不做功；②F1对物块做功为2J，F2对物块不做功；③F1对物块不做功，F2对物块做功为2J；④F1和F2对物块所做的总功为2J；⑤物块的重力势能增加了2J，其中正确的是（）A．①⑤ B．③④ C．③④⑤D．②④⑤9．食品加工设备（如电烤箱）中有一种如图所示的恒温控制电路，开始工作时温度较低，随温度变化的可变电阻R阻值较小，电磁继电器吸合，A与C接通，电热丝L通电加热，达到某一温度t2时，因为电流改变，继电器放开，A与B接通，灯亮，停止加热．温度降低到某一值t1时，继电器又吸合，A与C接通，又开始加热，如此反复．以下对控制电路的分析正确的是（）A．电热丝L利用了电流的磁效应B．电磁继电器利用了通电导体在磁场中会受到力的作用的原理C．电流的改变导致继电器放开是由于可变电阻R减小D．若在继电器所在的控制电路中串联一个滑动变阻器，可调节温度的控制范围10．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个没有电阻的理想电池和一个阻值一定的电阻串联而成．在如图甲所示电路中，电源由几个相同的铅蓄电池组成（每节电压为2V）．合上开关S，变阻器的滑片从A端滑到B端的过程中，电路中的一些物理量的变化，如图乙、丙、丁所示，图乙表示电压表示数与电流表示数的关系关系；图丙表示滑动变阻器的功率跟电压表示数的关系；图丁表示铅蓄电池输出电能的效率η与变阻器接入电路电阻大小的关系，b点时η最大．不计电表、导线对电路的影响，则（）A．变阻器的总电阻为6ΩB．铅蓄电池的节数为2节C．每节铅蓄电池的阻值为1ΩD．以上都不对二、填空题（每空3分，共36分）11．2016年2月11日，科学家第一次直接观测到了来自遥远宇宙的______波．这一探测证实了爱因斯坦1915年发表的广义相对论的一个重要预言，并开启了一扇前所未有的探索宇宙的新窗口．如果人类观测到某两个星系碰撞而产生的波动，这种波动一定不是声波，因为______．12．现代战争中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快、命中率高等特点，如图所示，通电导体ab在磁场力的作用下沿导轨加速运动，系在通电导体上的炮弹以10km/s的速度发射出去，（1）请在乙图中作出炮弹在炮膛内受力的示意图．（2）这种不用火药的燃气推进的电磁炮的弹体也能获得极高的速度，原理是______．13．如图所示，用滑轮组将A、B两物体悬挂，如果不计滑轮重力与摩擦，要使整个装置处于平衡，则G A=______G B；若每个滑轮重5N，则G A与G B满足的关系式是______．14．把6个相同电灯接成如图（甲）、（乙）所示两电路，调节变阻器，两组电灯均能正常发光．设（甲）、（乙）两电路消耗的电功率分别为P1、P2，两个变阻器的电阻分别为R1、R2，则P1：P2=______，R2______3R1（选填“＞=＜”）．15．检测机构为了检测汽车的刹车性能，在同一场地做了如下实验：（1）某车以不同车速行驶时，测得有关数据如图甲所示．其中反应距离是指司机发现情况，决定刹车到脚踩在刹车踏板上时，车通过的距离；刹车距离是指脚踩在刹车踏板上，使车减速，到车停时车通过的距离．如果司机以60km/h的速度驾驶，从发现情况，决定刹车到车停止时，车通过的距离为______m．（2）汽车的刹车方式有两种：方式一：刹车时，车轮不能滚动，只能滑行，直至车停．方式二：刹车时，车轮仍保持滚动，但滚动减慢，直至车停．图乙反映的是以方式一和方式二刹车所产生的刹车距离的比较．从图中可知，在车速相同时，采用______（选填“刹车方式一”、“刹车方式二”）刹车后，刹车距离较短．（3）检测中，相同的A、B两车均以v1速度行驶，A车采取方式一刹车，B车采取方式二刹车，刹车时车与障碍物的距离相等（距离小于S1，如图），则撞击时______（A/B）车对障碍物的破坏程度更大，理由是______（请结合图乙中曲线说明）．三、综合应用题（本题共3个小题，每题8分，共24分）16．如图所示，虚线区域内的“×”为垂直纸面的磁感线，当金属框沿光滑绝缘斜面的顶端，由静止开始滑到底端时，具有的动能为E1；若将金属框换成质量相同的塑料框，其他条件不变，塑料框滑到底端时，具有的动能为E2．（1）请判断E1和E2的大小关系，（2）并简要说明判断理由．（提示：金属框是导体，有电阻）17．图中L为某一储存器上作为指示灯用的小灯泡，其额定电压为0.9V，额定功率为9mW，S为单刀双掷开关．今将S接于触点1时，通过调节R使L正常发光后，电流表有某一示数；将S接于触点2时，通过调节R使L正常发光后，电流表又有另一示数，已知上述两示数中，一个为0.1A，一个为1．求：（1）电流表示数为1A时，S是接于图中哪一个触点？（不需要写原因）（2）R1，R2的阻值各是多少？（写出计算过程）18．小明设计了如图所示的实验装置，通过测电流表的示数来探究不同物体在木板上所受摩擦力的大小．将物体放置在水平的长木板上，导电性能良好的弹簧右端与物体及滑动变阻器R1滑片P相连（不计滑片与滑动变阻器线圈间的摩擦；滑动变阻器长18cm，其阻值随长度均匀变化；弹簧处于原长时，指针正好指在a端．探究过程中，滑片P始终在a、b间，弹簧的左端固定在墙壁上．R0=5Ω，电源电压为3V．问：（1）用F1=10N的力向右拉动长木板，当指针P稳定时，指在变阻器离b端15cm处，此时物体A受到的摩擦力为9N，电流表的示数为0.1A，求变阻器R1的最大电阻．（2）将物体B放在长木板上，用F2=20N的力向右拉动长木板，当指针P稳定时，指在变阻器离b端13cm处，B物体所受的摩擦力是多少？2016年湖南省长沙市九年级（下）应用知识竞赛物理试卷（初赛）参考答案与试题解析一、选择题（本题共10小题，每小题4分，共40分．每小题给出的选项中，只有一项是符合题目要求的，请把正确答案的选项填入下面答案栏表格中的指定位置．）1．下列四种物理现象中，有真有假．关于它们真假的判断，正确的是（）①在雷雨天，先看见闪电后听到雷声；②鱼儿在水底吐出的气泡，上升的过程中体积逐渐变小；③袋装快熟面从三明带到青藏高原，包装袋向外鼓起一些；④寒冷的北方的冬天，在室外窗户上常看见“冰花”．A．①②为真、③④为假B．②③为真、①④为假C．③④为真、①②为假D．①③为真、②④为假【考点】光的传播速度与光年；升华和凝华的定义和特点；液体的压强的特点；声速．【分析】（1）根据雷声与闪电的传播速度分析答题．（2）小金鱼吐出的小气泡是一部分密闭的气体，这个气泡也是有一定压强的，而在水下，它又受到了水给予它的压强，因此气泡的大小会受到液体压强大小的影响．（3）从气压与海拔高度的关系分析原因．（4）室内的水蒸汽遇冷凝华变成小冰晶附着在室内玻璃上．【解答】解：①雷声与闪电同时同地发生但闪电（光）的传播速度远大于雷声的传播速度，传播相同的路程，闪电用的时间短，雷声的传播时间长，所以先看到闪电，后听到雷声，判断是真的．②因为液体压强随深度的增加而增大，小气泡在较深的水下时，受到水给它的较大的压强，体积会比较小，随着气泡的上升，深度减小，液体的压强也减小，气泡的体积会随之变大，判断是假的．③包装袋内密封一定量的空气，到达西藏后，由青藏高原海拔高，大气压强低，袋内的气体压强变小，体积变大，包装袋向外鼓起一些，判断正确．④寒冷的北方的冬天，室内温度较高的水蒸气遇到温度较低的玻璃，放出热量，发生凝华变成小冰晶附着在室内的玻璃上，“冰花”在室内玻璃上，室外窗户上常看不见“冰花”，判断是错误的．由此可见①③判断是真的，②④是假的；故选D．2．某人坐在船上从河的上游A地顺水漂流到下游B地的时间为t，若此人划着小船从A地到B地所用的时间为，保持船对水的速度不变，则下列说法正确的是（）A．在静水中行驶同样的距离需要时间为tB．在静水中行驶同样的距离需要时间为C．船在A、B两地往返所用时间等于在静水中往返同样距离所用的时间D．船在A、B两地往返所用时间小于在静水中往返同样距离所用的时间【考点】速度公式及其应用．【分析】顺水漂流时船的速度等于水流的速度，顺水划船时，船的速度等于船在静水中的速度与水流的速度之和；逆水划船时，船的速度等于船在静水中的速度与水流速度之差．【解答】解：从A到B船漂流时所用的时间为t=①；顺水划船时所用的时间=；②整理可得=；③所以船在静水中行驶同样的距离需要时间为；从B到A所用时间为t1=；①②③联立可得：t1==t；船在A、B两地往返所用时间等于在静水中行驶2倍的距离所用的时间．故选B．3．如图所示，壁虎在竖直玻璃面上斜向上匀速爬行，关于它在此平面内的受力分析，下列图示中正确的是（）A．B． C．D．【考点】力的示意图．【分析】因为壁虎在竖直玻璃面上是匀速爬行，所以合力为零，受力分析可知重力mg与F 大小相等，方向相反．【解答】解：壁虎在竖直玻璃面上匀速爬行，属于匀速直线运动，对壁虎进行受力分析：由图可知，F与mg大小相等，方向相反．故选：A．4．空气热源型热泵热水器是利用空气作为低温物质，通过介质〔工作物质）吸收空气中的热能，再利用热泵技术（类似电冰箱工作原理）消耗少量的电能驱动压缩机，使介质成为高温物质并对冷水进行加热．热泵热水器具有高效节能、不受天气影响等优点，已列入国家推广火炬计划．则该种热水器内介质汽化的发生位置和吸放热情况是（）A．在低温物质处，空气从介质中吸热B．在低温物质处，介质从空气中吸热C．在高温物质处，介质从冷水中吸热D．在高温物质处，冷水从介质中吸热【考点】汽化及汽化吸热的特点．【分析】①物质由液态变为气态的过程叫汽化，汽化过程需要吸收热量；②物质由液态气态变为液态的过程叫液化，液化是放热过程．【解答】解：由“介质（工作物质）吸收空气中的热能”和“使介质成为高温物质并对冷水进行加热”知，介质在低温物质处由液态变为气态发生汽化，吸收热量；在高温物质中由气态变为液态发生液化，放出热量，冷水吸收介质液化时放出的热量．故选BD．5．学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2cm．小王分别设计了如图所示的四种光路，能够达到目的是（）A．B．C．D．【考点】透镜的光路图．【分析】根据平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜折射后反向延长通过焦点，分别作出四个透镜组合对光线的作用，找到满足题干要求的选择项．【解答】解：A、对平行于主光轴的光线经L1、L2透镜组合折射后折射光线如图：能把一束从左侧射入的较宽的平行光变为较窄的平行光，符合题干要求；B、对平行于主光轴的光线经L2、L1透镜组合折射后折射光线如图：能把一束从左侧射入的平行光变为较宽的平行光，不符合题干要求；C、对平行于主光轴的光线经L2、L3透镜组合折射后折射光线如图：一束从左侧射入的平行光，最后的折射光线不再是平行光，不符合题干要求；D、对平行于主光轴的光线经L3、L1透镜组合折射后折射光线如图：能把一束从左侧射入的平行光变为较宽的平行光，不符合题干要求．故选A．6．甲、乙两个实心均匀正方体物块放在水平地面上，它们的质量相等，密度关系是ρ甲＞ρ乙，当在甲、乙两物块上，分别放重为G1、G2的物体或分别施加竖直向上的力F1、F2（F1、F2均小于物块重力）时，甲、乙两物块对水平地面的压强相等，则G1与G2、F1与F2的大小关系是（）A．G1＞G2，F1＞F2 B．G1＞G2，F1＜F2 C．G1＜G2，F1＜F2 D．G1＜G2，F1＞F2【考点】压强大小比较；密度公式的应用；二力平衡条件的应用；重力的计算；压强的大小及其计算．【分析】压强与压力和受力面积有关，所以本题需要先求出甲、乙两物块的底面积．根据甲、乙的质量关系和密度关系可得出它们的体积关系，因为它们都是正方体，所以就能知道它们的底面积关系．当在甲、乙两物块上分别放上重为G1、G2的物体时，此时甲对地面的压力等于甲的重力与G1之和；乙对地面的压力等于乙的重力与G2之和．因为甲、乙两物块对水平地面的压强相等，所以知道甲、乙的底面积关系就能知道甲、乙对地面的压力关系，然后用甲、乙对地面的压力减去甲、乙的重力，就可以得出G1与G2的关系．当在甲、乙两物块上分别施加竖直向上的F1、F2时，此时甲对地面的压力等于甲的重力减去F1；乙对地面的压力等于乙的重力减去F2．因为甲、乙两物块对水平地面的压强相等，所以知道甲、乙的底面积关系就能知道甲、乙对地面的压力关系，然后用甲、乙的重力减去减去甲、乙对地面的压力，就可以得出F1与F2的关系．【解答】解：因为甲、乙的质量相等，ρ甲＞ρ乙，所以V甲＜V乙．又因为甲、乙都是正方体，所以L甲＜L乙，则s甲＜s乙．当在甲、乙两物块上分别放上重为G1、G2的物体时：甲对地面的压力：F甲=G甲+G1，乙对地面的压力：F乙=G乙+G2，因为P甲=P乙，s甲＜s乙，所以F甲＜F乙，又因为m甲=m乙，所以G甲=G乙，则G1＜G2．当在甲、乙两物块上分别施加竖直向上的F1、F2时：甲对地面的压力：F甲=G甲﹣F1，乙对地面的压力：F乙=G乙﹣F2，因为F甲＜F乙，G甲=G乙，所以F1＞F2．故选 D．7．如图所示，甲图中圆柱形容器中装有适量的水．将密度均匀的木块A放入水中静止时，有2/5的体积露出水面，如图乙所示，此时水对容器底部的压强比图甲水对容器底部的压强增加了300Pa．若在木块A上表面轻放一个质量为m1的物块，平衡时木块A仍有部分体积露出水面，如图丙所示，此时水对容器底部的压强比图甲水对容器底部的压强增加了400Pa．若将容器中的水换成另一种液体，在木块A上表面轻放一个质量为m2的物块，使平衡时木块A 露出液面部分与丙图相同，如图丁所示．若m1：m2=5：1，则下列说法中错误的是（）A．木块A的质量m A与m1之比为1：3B．在丁图中，液体的密度为0.8×103kg/m3C．木块A的密度为0.6×103kg/m3D．在图丙中，木块A露出水面的体积与木块A的体积之比是1：5【考点】物体的浮沉条件及其应用；阿基米德原理．【分析】（1）设A的体积为V、容器的底面积为S，由于容器为圆柱形容器，在水中放入木块A后，A在水中漂浮，容器底受到的压力的变化值等于木块A的重力；而木块受到的浮力等于木块的重力，则压强变化值△P===；同理，比较甲丙图，压强变化值△P′==，知道△P、△P′的大小，可求丙图排开水的体积大小，进而求出木块A的质量m A与m1之比和木块A露出水面的部分占自身体积比值；（2）在丙图中，由于m1和A漂浮，根据漂浮条件可得ρ水g V=G A+m1g，求出m1的大小；在丁图中，由于m2和A漂浮，根据漂浮条件可得ρ液g V=G A+m2g，求出m2的大小；由题知m1：m2=5：1，据此求出另一种液体的密度；（3）根据乙图中，木块漂浮时，浮力等于重力即可求出木块的密度．【解答】解：（1）设A的体积为V、容器的底面积为S，∵A在水中漂浮，∴F浮=ρ水V排g=ρ水Vg=G A，甲图和乙图比较，容器底受到的压力差：△F=G A，比较甲乙两图，△P====300Pa，﹣﹣﹣﹣①同理，比较甲丙图，△P′===400Pa，﹣﹣﹣﹣②得：m A：m1=3：1，V排′=V；此时木块A露出水面的部分占自身体积；故A错误，D正确．（2）在丙图中，由于m1和A漂浮，可得：ρ水g V=G A+m1g=ρ水g V+m1g，∴m1=ρ水V，在丁图中，ρ液g V=G A+m2g=ρ水g V+m2g，∴m2=ρ液V﹣ρ水V，∵m1：m2=5：1，即：（ρ水V）：（ρ液V﹣ρ水V）=5：1，解得：ρ液=0.8ρ水=0.8×1.0×103kg/m3=0.8×103kg/m3．故B正确；（2）在乙图中，木块漂浮，则ρ水g V=ρ木gVρ木=ρ水=×1×103kg/m3=0.6×103kg/m3．故C正确．故选A．8．如图所示，木板可绕固定的水平轴O转动．木板从水平位置OA缓慢地转到OB位置，木板上的物块始终相对于木板静止．在这一过程中，物块的机械能增加了2J．用F1表示物块受到的支持力，用F2表示物块受到的摩擦力，在这一过程中，下列说法：①F1和F2对物块都不做功；②F1对物块做功为2J，F2对物块不做功；③F1对物块不做功，F2对物块做功为2J；④F1和F2对物块所做的总功为2J；⑤物块的重力势能增加了2J，其中正确的是（）A．①⑤ B．③④ C．③④⑤D．②④⑤【考点】力是否做功的判断；功的计算．【分析】当力和位移的夹角为锐角时，力对物体做正功，当力和位移的夹角为钝角时，力对物体做负功，当力的方向与物体运动的方向垂直时力对物体不做功．【解答】解：由受力分析知，支持力F1的方向是垂直于木板向上的，物体的位移也是向上的，所以支持力做正功，但摩擦力F2方向是沿斜面向上的，摩擦力的方向始终和速度方向垂直，所以摩擦力不做功．由动能定理可知，W N﹣mgh=0，故支持力F1做功为mgh=2J，则物块的重力势能增加了2J，所以②④⑤正确．故选D．9．食品加工设备（如电烤箱）中有一种如图所示的恒温控制电路，开始工作时温度较低，随温度变化的可变电阻R阻值较小，电磁继电器吸合，A与C接通，电热丝L通电加热，达到某一温度t2时，因为电流改变，继电器放开，A与B接通，灯亮，停止加热．温度降低到某一值t1时，继电器又吸合，A与C接通，又开始加热，如此反复．以下对控制电路的分析正确的是（）A．电热丝L利用了电流的磁效应B．电磁继电器利用了通电导体在磁场中会受到力的作用的原理C．电流的改变导致继电器放开是由于可变电阻R减小D．若在继电器所在的控制电路中串联一个滑动变阻器，可调节温度的控制范围【考点】电磁继电器的组成、原理和特点．【分析】（1）电磁继电器要接入两个电路中：控制电路与工作电路，在控制电路中，有一个电磁铁．当控制电路接通后，电磁铁有磁性，吸引衔铁，衔铁带动了工作电路中的动触点的位置的变化，从而控制了工作电路；的通断其实质就是一个开关；（2）恒温箱的加热器接在B端还是C端，主要是由热敏电阻随温度的变化趋势来决定的．【解答】解：A、电热丝L利用了电流的热效应，故A错误；B、电磁继电器利用了电流的磁效应，故B错误；C、当继电器放开时，线圈的磁性减弱，通过线圈的电流变小，故可变电阻R增大；故C错误；D、若在继电器所在的控制电路中串联一个滑动变阻器，可以改变控制电路中电流的变化，通过电流的变化控制线圈的磁性强弱，从而控制继电器的吸合与放开，所以可调节温度的控制范围；故D正确．故选：D．10．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个没有电阻的理想电池和一个阻值一定的电阻串联而成．在如图甲所示电路中，电源由几个相同的铅蓄电池组成（每节电压为2V）．合上开关S，变阻器的滑片从A端滑到B端的过程中，电路中的一些物理量的变化，如图乙、丙、丁所示，图乙表示电压表示数与电流表示数的关系关系；图丙表示滑动变阻器的功率跟电压表示数的关系；图丁表示铅蓄电池输出电能的效率η与变阻器接入电路电阻大小的关系，b点时η最大．不计电表、导线对电路的影响，则（）A．变阻器的总电阻为6ΩB．铅蓄电池的节数为2节C．每节铅蓄电池的阻值为1ΩD．以上都不对【考点】欧姆定律的应用；电功率的计算．【分析】（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，根据欧姆定律表示出电源的电压；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，利用数学知识得出滑动变阻器消耗的最大功率，由图丙可知最大功率得出等式，联立等式得出电源的电压和总内阻，根据每节蓄电池的电压为2V得出节数，进一步求出每节铅蓄电池的阻值；（2）由图丁可知，铅蓄电池输出电能的最大效率，根据P=I2R和η=×100%得出等式即可求出滑动变阻器的最大阻值．【解答】解：（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知电路中的最大电流为4A，由I=可得，电源的电压：U=I max r总=4A×r总﹣﹣﹣﹣﹣﹣﹣﹣①。
