最新精品文档，知识共享！摘要本次设计的搅拌设备是PP聚合釜，聚合釜的结构采用夹套式。

内筒介质为PP、设计压力为1.5MPa；夹套内介质为导热油、设计压力为0.3MPa；主体材质为16MnR；搅拌速度为130r/min。

操作时夹套内的油冷却内筒的物料。

设计方法采用压力容器的常规设计方法，遵循《化工设备》要求，按照GB150-98《钢制压力容器》等技术法规执行，设计内容主要包括设计方案的选择；釜体（内筒和夹套）强度、结构的设计、校核和水压试验；搅拌装置设计与校核；传热装置设计、传动装置设计以及反应釜其他零部件设计等。

聚合釜作为反应容器的一种，其应用前景广泛，尤其是在石油与化工行业中更是得到了广泛的应用。

本次设计的聚合釜混合性能好、能耗低、结构简单、紧凑，占用空间及作业面积较小、操作维修方便、易于使物料形成轴向流型并在彼此之间相互分散，能增大不同物相间的接触面积，大大加快传热和传质过程，能保证石油化工行业连续不间断的生产要求。

关键词：反应釜；聚合釜；搅拌设备；传热装置；最新精品文档，知识共享！AbstractThe design involves the mixing equipment is naphthalene polymerization reactor, polymerization reactor structure with jacket. Naphthalene medium within the tube, the design pressure of 1.5MPa; folder comprising a medium for the oil, the design pressure is 0.3MPa; the main material for the 16MnR; stirring speed 130r/min. Operation, the oil cooling kit folder within the tube material. Pressure vessel design using conventional design methods, follow the "chemical device" requirement, according to GB150-98 "steel pressure vessel" and the implementation of technical regulations, design mainly includes design of the program of choice; kettle body (inner tube and jacket) strength, structural design, check and pressure test; agitator design and verification; heat transfer equipment design, transmission design, and reactor design of other components.Polymerization reactor as a reaction vessel, its wide usage, especially in the oil and chemical industry is widely applied. The design of the polymerization reactor well mixed performance, low energy consumption, simple structure, compact, space and operating smaller, easy maintenance, easy to form axial flow of materials and with each other dispersed in, can increase the The contact area between phases of different materials, greatly speeding up the process of heat and mass transfer, to ensure uninterrupted oil-chemical industry production requirements.Key words：Reactor; polymerization reactor; mixing equipment; heat transfer devices;最新精品文档，知识共享！目录第1章绪论 (3)第2章设计方案的选择及设计参数的确定 (7)2.1 搅拌反应釜类型的选择 (7)2.2 设计参数的确定 (8)2.2.1 设计压力的确定 (8)2.2.2 设计温度的确定 (9)2.2.3 釜体材料的选择 (9)第3章反应釜的结构设计 (11)3.1 釜体的选型及尺寸确定 (11)3.1.1 釜体材料及结构型式的选择 (11)3.1.2 釜体直径及高度计算 (11)3.1.3 釜体厚度计算 (13)3.2 封头的选型及尺寸确定 (15)3.2.1 封头材料及结构型式的选择 (15)3.2.2 封头的厚度计算 (16)第4章反应釜的传热装置 (19)4.1 传热装置的类型及选择 (19)4.2 传热装置的尺寸计算 (20)4.2.1 夹套直径及高度的选择 (20)4.2.2 夹套筒体厚度的计算 (20)4.2.3 夹套封头厚度的计算 (21)第5章反应釜的传动装置 (22)5.1 传动方式 (22)5.1.1 电机的选用 (22)5.1.2 减速机的选用 (23)5.2 传动方式的机座 (23)第6章反应釜的搅拌装置 (25)最新精品文档，知识共享！6.1 搅拌器的类型及选择 (25)6.2 搅拌功率的计算 (26)6.3 搅拌轴的校核 (27)6.3.1 搅拌轴材料的选择 (27)6.3.2 搅拌轴的强度校核 (27)6.3.3 搅拌轴的刚度校核 (28)第7章反应釜的密封与其他附件 (30)7.1 反应釜的密封装置 (30)7.2 设备的支座 (32)7.3 联轴器的选用 (32)7.4 法兰的选用及校核 (33)7.5 容器的开孔与补强 (36)7.5.1 开孔补强的设计与补强结构 (36)7.5.2 开孔补强的计算 (40)参考文献 (44)致谢 (46)最新精品文档，知识共享！第1章绪论在生产实践中，许多化工生产过程都需要反应设备，广泛应用于物料混合、溶解、传热、制备悬浮液、聚合反应和制备催化剂等生产过程。

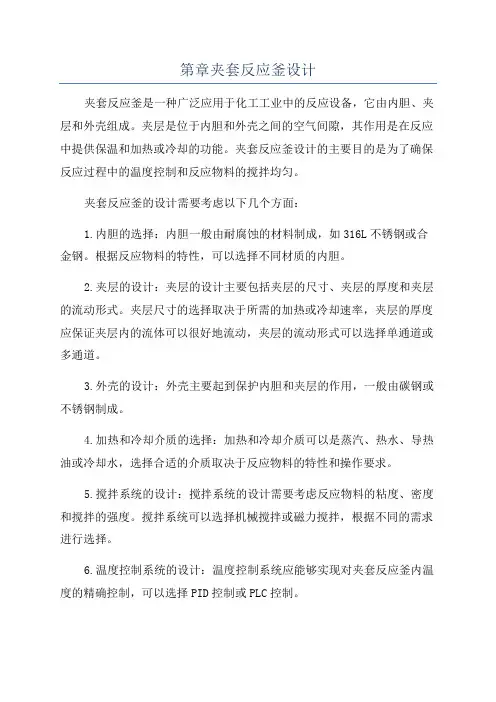

第章夹套反应釜设计夹套反应釜是一种广泛应用于化工工业中的反应设备，它由内胆、夹层和外壳组成。

夹层是位于内胆和外壳之间的空气间隙，其作用是在反应中提供保温和加热或冷却的功能。

夹套反应釜设计的主要目的是为了确保反应过程中的温度控制和反应物料的搅拌均匀。

夹套反应釜的设计需要考虑以下几个方面：1.内胆的选择：内胆一般由耐腐蚀的材料制成，如316L不锈钢或合金钢。

根据反应物料的特性，可以选择不同材质的内胆。

2.夹层的设计：夹层的设计主要包括夹层的尺寸、夹层的厚度和夹层的流动形式。

夹层尺寸的选择取决于所需的加热或冷却速率，夹层的厚度应保证夹层内的流体可以很好地流动，夹层的流动形式可以选择单通道或多通道。

3.外壳的设计：外壳主要起到保护内胆和夹层的作用，一般由碳钢或不锈钢制成。

4.加热和冷却介质的选择：加热和冷却介质可以是蒸汽、热水、导热油或冷却水，选择合适的介质取决于反应物料的特性和操作要求。

5.搅拌系统的设计：搅拌系统的设计需要考虑反应物料的粘度、密度和搅拌的强度。

搅拌系统可以选择机械搅拌或磁力搅拌，根据不同的需求进行选择。

6.温度控制系统的设计：温度控制系统应能够实现对夹套反应釜内温度的精确控制，可以选择PID控制或PLC控制。

除了以上的设计考虑因素，夹套反应釜的设计还需要考虑反应物料的安全性、操作的便利性和设备的可靠性。

在夹套反应釜设计过程中，还需要进行一系列的分析和计算，例如热力学分析、传热计算、应力分析等，以确保夹套反应釜在使用过程中的安全性和稳定性。

总之，夹套反应釜设计涉及多个方面的考虑因素，对于不同的反应物料和工艺要求，设计人员需要根据实际情况进行合理的选择和调整，以确保夹套反应釜的正常运行和反应的顺利进行。

化工机械课程设计学院：化学与化工学院专业：化学工程与工艺设计课题：夹套反应釜的设计（内压）组员：指导老师：设计时间：2012.11.26至2012.12.5目录一、夹套反应釜设计的内容和要求 ................................................... - 1 -1.1 设计内容： .............................................................................. - 1 -1.2 设计要求： .............................................................................. - 1 -二、夹套反应釜罐体和夹套的设计 ................................................... - 2 -2.1罐体和夹套的结构设计 ........................................................... - 2 -2.2 罐体几何尺寸计算 .................................................................. - 2 -2.2.1确定筒体内径 .................................................................. - 2 -2.2.2 封头的确定 ..................................................................... - 2 -2.2.3 确定筒体高度 ................................................................. - 3 -2.3 夹套的几何尺寸计算 .............................................................. - 3 -2.3.1 确定夹套的内径 ............................................................. - 3 -2.3.2 确定夹套的高度 ............................................................. - 4 -2.4 罐体及夹套的壁厚计算及强度校核 ...................................... - 4 -2.4.1 壁厚的计算 ..................................................................... - 4 -2.4.2 强度校核 ......................................................................... - 5 -2.4.3 水压校核 ......................................................................... - 5 -三、搅拌装置的选型 ........................................................................... - 7 -3.1搅拌器的选取 ........................................................................... - 7 -3.2 搅拌轴的选取 .......................................................................... - 7 -四、传动装置的选型 ........................................................................... - 8 -4.1传动装置的系统组成 ............................................................... - 8 -4.2 电机的选取 .............................................................................. - 8 -4.3 减速器的选取 .......................................................................... - 8 -4.4 选取凸缘法兰 .......................................................................... - 9 -4.5 选取安装底盖 .......................................................................... - 9 -4.6 选取机架 ................................................................................ - 10 -4.7 联轴器..................................................................................... - 10 -4.8反应釜的轴封装置 ................................................................. - 11 -4.9 传动轴..................................................................................... - 11 -五、其他附件.................................................................................... - 12 -5.1 法兰连接 ................................................................................ - 12 -5.2 支座......................................................................................... - 12 -5.3 人孔......................................................................................... - 13 -5.4 设备接口 ................................................................................ - 13 -一、夹套反应釜设计的内容和要求1.1 设计内容：设计一个夹套反应釜，确定该反应釜的规格尺寸、内筒、夹套、封头；画A2尺寸的该反应釜的装配图；对该反应釜的附件进行选型。
