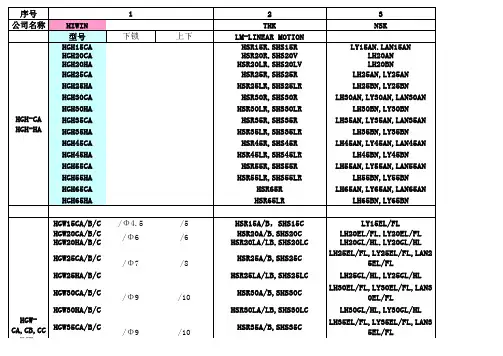

直线导轨型对照表

直线导轨型对照表

序号123公司名称HIWIN THKNSK型号LM-LINEAR MOTION HGH15CA HSR15R,SHS15R LY15AN,LAN15AN HGH20CA HSR20R,SHS20V LH20AN HGH20HA HSR20LR,SHS20LV LH20BN HGH25CA HSR25R,SHS25R LH25AN,LY25AN HGH25HA HSR25LR,SHS25LR LH25BN,LY25BNHGH30CA HSR30R,SHS30R LH30AN,LY30AN,LAN30AN HGH30HAHSR30LR,SHS30LR LH30BN,LY30BNHGH35CA HSR35R,SHS35R LH35AN,LY35AN,LAN35AN HGH35HA HSR35LR,SHS35LR LH35BN,LY35BNHGH45CA HSR45R,SHS45R LH45AN,LY45AN,LAN45AN HGH45HA HSR45LR,SHS45LR LH45BN,LY45BNHGH55CA HSR55R,SHS55R LH55AN,LY55AN,LAN55AN HGH55HA HSR55LR,SHS55LR LH55BN,LY55BNHGH65CA HSR65R LH65AN,LY65AN,LAN65AN HGH65HAHSR65LRLH65BN,LY65BN HGW15CA/B/C HSR15A/B，SHS15C LY15EL/FLHGW20CA/B/C HSR20A/B,SHS20C LH20EL/FL,LY20EL/FL HGW20HA/B/C HSR20LA/LB,SHS20LC LH20GL/HL,LY20GL/HLHGW25CA/B/C HSR25A/B,SHS25C LH25EL/FL,LY25EL/FL,LAN25EL/FL HGW25HA/B/C HSR25LA/LB,SHS25LC LH25GL/HL,LY25GL/HLHGW30CA/B/C HSR30A/B,SHS30C LH30EL/FL,LY30EL/FL,LAN30EL/FL HGW30HA/B/CHSR30LA/LB,SHS30LC LH30GL/HL,LY30GL/HLHGW35CA/B/CHSR35A/B,SHS35C LH35EL/FL,LY35EL/FL,LAN35EL/FL HGW35HA/B/C HSR35LA/LB,SHS35LC LH35GL/HL,LY35GL/HLHGW45CA/B/C HSR45A/B,SHS45C LH45EL/FL,LY45EL/FL,LAN45EL/FL HGW45HA/B/C HSR45LA/LB,SHS45LC LH45GL/HL,LY45GL/HLHGW55CA/B/C HSR55A/B,SHS55C LH55EL/FL,LY55EL/FL,LAN55EL/FL HGW55HA/B/C HSR55LA/LB,SHS55LC LH55GL/HL,LY55GL/HLHGW65CA/B/C HSR65A/B,SHS65C LH65EL/FL,LY65EL/FL,LAN65EL/FL HGW65HA/B/CHSR65LA/LB,SHS65LCLH65GL/HL,LY65GL/HLHGH-CA HGH-HAHGW-CA,CB,CC HGW-HA,HB,HC世界知名品牌直线导轨型号对照表AGH15SA SSR15XVY/XVMY，SR15V LS15CL AGH15CA SSR15XWY/XWMY,SHS15V,SR15W LS15AL AGH20SA SSR20XVY/XVMY,SR20V LS20CL AGH20CASSR20XWY/XWMY,SR20W LS20AL AGH25SA SSR25XVY/XVMY,SR25V LS25CL AGH25CA SSR25XWY/XWMY,SR25W LS25AL AGH30SA SR30VLS30CL AGH30CASSR30XWY/XWMY,SHS30V,SR30WLS30ALAGW15SA/B SR15SBLS15KL AGW15CA/B SSR15XTBY,SR15TB LS15FL AGW20SA/BSR20SBLS20KL AGW20CA/B SSR20XTB,SR20TB LS20FL AGW25SA/BSR25SBLS25KL AGW25CA/B SSR25XTBY,SR25TB LS25FL AGW30SA/B SR30SB LS30KL AGW30CA/BSR30TBLS30FL法兰型加长型法兰型加长型HGW15CC MSA15A HGW20CC HGW20HC MSA20A MSA20LA HGW25CC HGW25HC MSA25A MSA25LA HGW30CC HGW30HC MSA30A MSA30LA HGW35CC HGW35HC MSA35A MSA35LA HGW45CC HGW45HC MSA45A MSA45LA HGW55CC HGW55HC MSA55A MSA55LA HGW65CC HGW65HC MSA65A MSA65LA 标准型加长型标准型加长型HGH15CA MSA15S HGH20CA HGH20HA MSA20S MSA20LS HGH25CA HGH25HA MSA25S MSA25LS HGH30CA HGH30HA MSA30S MSA30LS HGH35CA HGH35HA MSA35S MSA35LS HGH45CAHGH45HA MSA45SMSA45LS AGH-SA,CAAGW-SA,CA AGW-SB,CB各厂家常用直线导轨型号对HIWIN PMIHGH55CA HGH55HA MSA55S MSA55LSHGH65CA HGH65HA MSA65S MSA65LS低组装型号-标准型与短型标准型短型标准型短型EGH15CA EGH15SA MSB15S MSB15TSEGH20CA EGH20SA MSB20S MSB20TSEGH25CA EGH25SA MSB25S MSB25TSEGH30CA EGH30SA MSB30S MSB30TS法兰型法兰短型法兰型法兰短型EGW15CA EGW15SA MSB15E MSB15TEEGW20CA EGW20SA MSB20E MSB20TEEGW25CA EGW25SA MSB25E MSB25TEEGW30CA EGW30SA MSB30E MSB30TE各厂家常用直线导轨型号对THK NSK法兰型加长型法兰型加长型HSR15AHSR20A HSR20LA LH20EL(FL)LH20GL(HL)HSR25A HSR25LA LH25EL(FL)LH25GL(HL)HSR30A HSR30LA LH30EL(FL)LH30GL(HL)HSR35A HSR35LA LH35EL(FL)LH35GL(HL)HSR45A HSR45LA LH45EL(FL)LH45GL(HL)HSR55A HSR55LA LH55EL(FL)LH55GL(HL)HSR65A HSR65LA LH65EL(FL)LH65GL(HL)标准型加长型标准型加长型HSR15RHSR20R HSR20LR LH20AN LH20BNHSR25R HSR25LR LH25AN LH25BNHSR30R HSR30LR LH30AN LH30BNHSR35R HSR35LR LH35AN LH35BNHSR45R HSR45LR LH45AN LH45BNHSR55R HSR55LR LH55AN LH55BNHSR65R HSR65LR LH65AN LH65BN低组装型号-标准型与短型标准型短型标准型短型SR15W SR15V LS15AL LS15CLSR20W SR20V LS20AL LS20CLSR25W SR25V LS25AL LS25CLSR30W SR30V LS30AL LS30CLSR35W SR35V LS35AL LS35CL法兰型法兰短型法兰型法兰短型SR15TB SR15SB LS15EL LS15JLSR20TB SR20SB LS20EL LS20JLSR25TB SR25SB LS25EL LS25JLSR30TB SR30SB LS30EL LS30JL4IKOLW-LINEAR WAY LWHD15BLWHS20B LWHSG20LWHD25B,LWHS25B LWHDG25,LWHSG25 LWHD30B,LWHS30B LWHDG30,LWHSG30 LWHD35B LWHDG35LWHD45B LWHDG45LWHD55B LWHDG55LWHD65B LWHDG65LWHT(LWH)15B LWHT(LWH)20B LWHTG(LWHG)20B LWHT(LWH)25B LWHTG(LWHG)25B LWHT(LWH)30B LWHTG(LWHG)30B LWHT(LWH)35B LWHTG(LWHG)35B LWHT(LWH)45B LWHTG(LWHG)45B LWHT(LWH)55B LWHTG(LWHG)55B LWHT(LWH)65B LWHTG(LWHG)65BLWESC15LWES15LWESC20LWES20LWESC25LWES25LWES30型号对照表ABBA SBC IKO法兰型加长型法兰型加长型法兰型加长型BRH15A SBG15FL LWH15B LWHG15B BRH20A BRH20AL SBG20FL SBG20FLL LWH20B LWHG20B BRH25A BRH25AL SBG25FL SBG25FLL LWH25B LWHG25B BRH30A BRH30AL SBG30FL SBG30FLL LWH30B LWHG30B BRH35A BRH35AL SBG35FL SBG35FLL LWH35B LWHG35B BRH45A BRH45AL SBG45FL SBG45FLL LWH45B LWHG45BSBG55FL SBG55FLL LWH55B LWHG55BSBG65FL SBG65FLL LWH65B LWHG65B 标准型加长型标准型加长型标准型加长型BRH15B SBG15SL LWHD15B LWHDG15 BRH20B BRH20BL SBG20SL SBG20SLL LWHD20B LWHDG20 BRH25B BRH25BL SBG25SL SBG25SLL LWHD25B LWHDG25 BRH30B BRH30BL SBG30SL SBG30SLL LWHD30B LWHDG30 BRH35B BRH35BL SBG35SL SBG35SLL LWHD35B LWHDG35 BRH45B BRH45BL SBG45SL SBG45SLL LWHD45B LWHDG45SBG55SL SBG55SLL LWHD55B LWHDG55SBG65SL SBG65SLL LWHD65B LWHDG65与短型滑块标准型短型标准型短型标准型短型BRS15B BRS15BS SBS15SL SBS15SV LWES15LWESC15 BRS20B BRS20BS SBS20SL SBS20SV LWES20LWESC20 BRS25B BRS25BS SBS25SL SBS25SV LWES25LWESC25 BRS30B BRS30BS SBS30SL LWES30LWESC30 BRS35B BRS35BS SBS35SL LWES35LWESC35 BRS45B BRS45BS法兰型法兰短型法兰型法兰短型SBS15FL SBS15FV LWE15LWEC15SBS20FL SBS20FV LWE20LWEC20SBS25FL SBS25FV LWE25LWEC25SBS30FL LWE30LWEC30型号对照表TSUBAKI NB STAR法兰型加长型法兰型法兰型加长型H15EA(EB)H15LEA SGL15HTE1651-1SGL20HTE1651-81653-8 H25EA(EB)H25LEA SGL25HTE1651-21653-2 H30EA(EB)H30LEA SGL30HTE1651-71653-7 H35EA(EB)H35LEA SGL35HTE1651-31653-3 H45EA(EB)H45LEA1651-41653-4 H55EA(EB)H55LEA1651-51653-5 H65EA(EB)H65LEA1651-61653-6标准型加长型标准型标准型加长型SGL15HTF1621-1SGL20HTF1621-81624-8 H25ER H25LER SGL25HTF1621-21624-2 H30ER H30LER SGL30HTF1621-71624-7 H35ER H35LER SGL35HTF1621-31624-3 H45ER H45LER1621-41624-4 H55ER H55LER1621-51624-5 H65ER H65LER1621-61624-6与短型滑块标准型短型标准型短型标准型短型U15ER U15SER SGL15TH SGL15F1622-11666-1 U20ER U20SER SGL20TH SGL20F1622-81666-8 U25ER U25SER SGL25TH SGL25F1622-21666-2 U30ER U30SER SGL30TH SGL30F1622-71666-7 U35ER U35SER SGL35TH SGL35F1622-31666-31622-41666-4法兰型法兰短型法兰型法兰短型SGL15TE SGL15ESGL20TE SGL20E1693-81663-8SGL25TE SGL25E1693-21663-2 SGL30TE SGL30E。

上银滑块参数-安昂

上银滑块参数-安昂

上银导轨优势2
• E、组装容易并具互换性 • 组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、
滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传 统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机 台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换 滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。 • F、润滑构造简单 • 滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑 动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线 导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专 用油管接头连接供油油管，以自动供油机润滑。 • 精密加工机直线导轨(全部原装进口，假一罚十) • 高精度 高负载能力 高刚性 高可靠度 全密封防尘 运动平顺 低噪音 互 换性 安装容易 价格合理
MG.RG型号
• MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H MGN15C MGN15H MGW7C MGW7H MGW9C MGW9H MGW12C MGW12H MGW15C MGW15H
• RGH25CA RGH25HA RGH30CA RGH30HA RGH35CA RGH35HA RGH45CA RGH45HA RGH55CA RGH55HA RGH65CA RGH65HA RGW25CC RGW25HC RGW30CA RGW30HA RGW35CC RGW35HC RGW45CC RGW45HC
上银导轨的列
• ① HG系列－ 四列式超重负荷 （LG系列-两列式） • 用途：机械加工中心，CN车床，磨床，精密加工 机，重
型切削机床，大理石切割机，橡塑胶机械，自动化装置， 运输设备，量测仪器 • ② EG系列－ 四列式中负荷 （AG系列-两列式） • 用途：自动化装置，高速运输设备，精密量测仪器，半导 体设备，木工机械 • ③ MG系列－ 两列式轻负荷小型线性滑轨 • 用途：小型化设备，医疗设备，IC制造设备，X-Y工作台 • ④ QE系列－ 自润式线性滑轨 • ⑤ QH系列静音式直线导轨 • ⑥WE系列-宽型直线导轨，国内一般不备货，货期45-70 天。 • ⑦IG系列－ 智慧型线性滑轨（线性导轨与位置测量器

直线导轨型号对照表

直线导轨型号对照表
GGC12BA /
GGC15BA /
/ / GGC9BAK / GGC12BAK / GGC15BAK /
N
5级
H
4级
P
3级
SP
2级
UP
/ / SBM(S)9 SBM(S)L9 SBM(S)12 SBM(S)L12 SBM(S)15 SBM(S)L15
F
N
E
H
D
P
C
B
H P
T1 T2,T3
T0 T1 T2 T3
N
5级
F
N
H
3，4级
D,E
H
P
2级
C
P
Z1
P
P0-P1
K1
Z2
P1
P2
K2
Z3
P0
P3
K3
ZF
P3
ZO
Z1
P
Z2
P1
Z3
P0
P0 P1
K1
P2
K2
P3
K3
ZZ-两侧刮板
SBM-不锈钢
Z/ZZ-带刮板 CC-轨安装面倒角
BHR-标准型
GGB-四方向等载 荷
BHS-低组装 型
GGC-微型
EA-法兰螺孔 R-防腐处理 FA-法兰光孔 B-轨道下锁
HSR55LA/LB,SHS55LC
LH55GL/HL,LY55GL/HL
/16
HSR65A/B,SHS65C
LH65EL/FL,LY65EL/FL,LAN6 5EL/FL
HSR65LA/LB,SHS65LC
LH65GL/HL,LY65GL/HL
SSR15XVY/XVMY，SR15V SSR15XWY/XWMY,SHS15V,SR15

导轨

导轨
MGW7CC-M MGW7HC-M
MGW9CC-M MGW9HC-M
MGW12CC-M MGW12HC-M
MGW15CC-M MGW15HC-M
CB系列单轴机器人：
一、型号表示：CB10100C-800R-MDB-400W-S3
1、CB：CUBIC-B系列皮带式单轴机器人
三、特点：
1：CB系列单轴机器人本体薄而轻巧；
2：有效工作行程100--3000mm；
3：速度最高达3600/s；
4：装配高精度AC伺服马达（可客制化）；
5：重复精度0.08mm；
6：负载30Kg；
四、应用领域：
电子设备、测量仪器、激光焊接、自动机械设备 、实验教学、激光切割、FPD产业、CCD视觉检测、高精密产业、 电路板雕刻备、 晶元取放设备、点胶机械设备、手机外壳喷涂设备、笔记本电脑喷涂设备、自动送料机构、洁静室无尘环境；
KS05精密级单滑座：
KS0504-0100-P，KS0504-0200-P，KS0504-0300-P，KS0504-0400-P；
KS05普通级双滑座：
KS0504-0100-C-2，KS0504-0150-C-2，KS0504-0200-C-2，KS0504-0250-C-2；
KS05精密级双滑座：
7、400W：400W伺服马达；（伺服马达可选配200W--2000W）
8、S：极限开关；3：数量为3只开关；（开关可根据客户选配）
二、简介：
1：CB系列单轴机器人高质量、高精度、高刚性、低成本和售后服务好的优点，推荐给您优先选用皮带式。
2：其它推力、行程、速度、应用方式及使用环境、壳体材料可以定制，并可配以制动器。

上银HIWIN直线导轨HG系列

上银HIWIN直线导轨HG系列

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

上银直线导轨介绍

直线导轨能够了解为是一种滚动导引，是由钢珠在滑块跟导轨之间无穷滚动循环，从而使负载平台沿着导轨随意的高精度线性运动，并将摩擦系数降至往常保守滑动导引的五非常之一，能随意地到达很高的定位精度。

滑块跟导轨间末制单元设计，使线形导轨一同接受上下左右等各方向的负荷，专利的回流零碎及精简化的构造设计让HIWIN的线性导轨有更平顺且低乐音的运动。

HIWIN线性滑轨简介：HIWIN线性滑轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。

滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。

1．HIWIN HG系列线性滑轨HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之超重负荷精密线性滑轨，比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力；具备四方向等负载特色，及自动调心功能，可吸收安装面的装配误差，得到高精度的诉求。

特点：1、容许负荷大2、所有方向皆具备有高刚性3、润滑构造简单4、自动调心能力5、具有互换性2．HIWIN LG系列线性滑轨特性：LG系列加大使用钢珠直径设计,使其具备高刚性、高负载的特色，非常适合需要承受高工作负荷的工具机使用。

再加上最佳化钢珠回流系统设计，使其运行平顺噪音低。

滑块上设有保持器以防止钢珠脱落，此设计不仅方便客户安装线性滑轨，当取下滑块时也不会有钢珠脱落的情形发生，且在精度允许下具备互换性3．HIWIN MGN/MGW系列线性滑轨MGN系列特性：●体积小、轻量化，特别适合小型化设备使用。

●滑块、滑轨材质提供不锈钢及合金钢两种。

不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质。

具备防锈特性。

上银导轨的几个系列的介绍


MGN系列特性： ●体积小、轻量化，特别适合小型化设备使用。 ●滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材 质之直线导轨，包含滑块、滑轨及其它金属配件如钢 珠、保持器等，皆使用不锈钢材质。具备防锈特性。 ●采用歌德型四点接触设计，可ห้องสมุดไป่ตู้受各方向负荷，具备 钢性强，精度高特性。 ●有钢珠保持器设计，在精度允许下具备互换性。
如需详细规格样本，联络我们
HIWIN EG系列直线导轨
EG系列使用四列钢珠承受负荷设计， 使其具备高刚性、高负荷的特性，同 时具备四方向等负载特色、及自动调 心的功能， 可吸收安装面的装配误差， 得到高精度的诉求。 加上降低组合高 度及缩短滑块长度，非常适合高速自 动化产业机械及空间要求的小型设备 使用。
HIWIN MGN系列直线导轨
HIWIN HG系列直线导轨
HG系列直线导轨，为四列式单圆弧牙型接触直 线导轨，同时整合最佳化结构设计之超重负荷精密 直线导轨，比其他同类型之四列式直线导轨提升 30%以上之负荷与刚性能力；具备四方向等负载特 色，及自动调心功能，可吸收安装面的装配误差， 得到高精度的诉求。
特点： 1、 容许负荷大 2、 所有方向皆具备有高刚性 3、 润滑构造简单 4、 自动调心能力 5、 具有互换性
HIWIN MGW系列直线导轨
MGW系列特性： ●加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。 ●歌德型四点接触设计，可承受各种方向之负荷并具备高钢性之特点。 ●滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。 ●滑轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性
HIWIN 直线导轨MGN体积小、轻量化，特别适合小型化设备使 用。 滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质 之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器 等，皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接 触设计，可承受各方向负荷，具备刚性强，精度高等特性。有 钢珠保持器设计，在精度允许下具备互换性。

台湾HIWIN导轨的型号及应用情况

万禧万德（天津）机电科技有限公司HIWIN导轨的型号HIWIN直线导轨（总代理）原装HIWIN台湾线性导轨HGH、HGW、EGH、EGW、MGN、MGW 滑块线性滑轨滑块/微型导轨/HIWIN静音式线性导轨/HIWIN滚柱式直线导轨/HIWIN线性滑块/HIWIN静音式线性滑轨上银HIWIN。

高组装系列：HGH-CA /HA、HGW-CA/HA 规格大小：15～65；低组装系列：EGH-SA/CA、EGW-SA/CA 规格大小：15～30微型系列：MGN-C/H、MGW-C/H 规格大小：7～15* 高组装方形型号：HGH15CA HGH20CA HGH20HA HGH25CA HGH25HA HGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA* 高组装法兰形型号：HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA * 高组装法兰形下锁式型号：HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB* 高组装法兰形上下锁式型号：HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC HGW55CC HGW55HC HGW65CC HGW65HC* 低组装方形上锁式型号：EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA* 低组装法兰形上锁式型号：EGW15SA EGW15CA EGW20SA EGW20CA EGW25SA EGW30SA EGW30CA* 低组装法兰形下锁式型号：EGW15SB EGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB* 微型导轨型号：MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H MGN15C MGN15H MGW7C MGW7H MGW9C MGW9H MGW12C MGW12H MGW15C MGW15H特征：HIWIN-Q1系列静音式线性滑轨，乃基于四列式单圆弧牙型接触设计，为提升竞争优势，而积极研发之高性能线性滑轨。

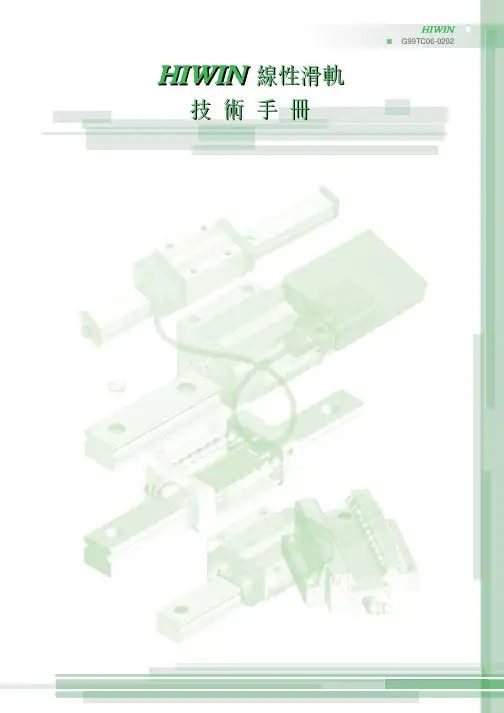

HIWIN Linear 说明书way 直线导轨 技术手册


一、基本資料
1-1 HIWIN 直線導軌優點及特點
1-1-1 優點
(1) 定位精度高
使用直線導軌作為線性導引時，由於直線導軌的摩擦方式為滾動摩擦，不僅摩擦係數降低至滑動導引的 1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床台運行時，不會有打滑的現象發生，可達到µm級 的定位精度。
(2) 磨耗少能長時間維持精度
(6) 潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床台，而滑動導引要潤滑充足並不容易，需要在床 台適當的位置鑽孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接 頭連接供油油管，以自動供油機潤滑。
直線導軌 Linear Guideway
技術手冊 Technical Information
