可控整流电路的基本分析步骤

可控硅整流电路分析一、可控硅整流电路的基本原理可控硅是一种半导体开关器件，由四层PNPN结构组成。

其工作原理基于PN结、P型耗尽区和控制电压的作用。

在正半周中，当控制电极施加正向火电压时，控制电流通过可控硅的上一层，使得P1-N1结反偏，形成障碍层，此时即使主极间加上反向电压也无法导通，所谓双向封锁；当控制电极去掉电压时，障碍层消失，主极间再加上正向电压，即可导通。

在负半周中，主极间加上正向电压时，P1-N1结正常导通，但是当控制电极加上正向电压时，由于N2层和P2层之间存在空间电荷区，从而隔断主极电压，所谓单向封锁。

可控硅整流电路利用可控硅开关功能的特点，将交流输入电压转换为直流输出电压。

二、可控硅整流电路的工作模式1.单向导通模式在单向导通模式下，可控硅的控制电极与主极间保持正向电压，使得可控硅导通。

此时，整流电路将输入交流电转换为单向的脉动直流电。

2.单向封锁模式在单向封锁模式下，可控硅的控制电极断开电压，使得可控硅反向阻断。

此时，整流电路不导通，输入交流电被隔断。

3.双向导通模式在双向导通模式下，可控硅的控制电极与主极间交替加上正向电压和零电压，以周期性地使可控硅导通和阻断。

此时，整流电路可以实现无脉动的双向直流输出。

三、可控硅整流电路的性能分析1.效率可控硅整流电路的效率被定义为直流输出功率与交流输入功率的比值。

效率通常由两部分组成：导通时段的效率和封锁时段的效率。

导通时段的效率取决于主极间的导通电压和电流，而封锁时段的效率取决于可控硅的电压封锁和损耗。

2.波形畸变可控硅整流电路的输出波形通常具有一定的畸变，主要表现为谐波含量较高。

这是由于可控硅导通和封锁时存在过渡时间，以及可控硅的非线性特性所导致的。

为了减小波形畸变，可以采用增加可控硅数目、增加电感和电容滤波等方法。

3.动态响应总结：可控硅整流电路是一种常用的电力电子器件，通过可控硅的开关功能实现交流电转换为直流电。

可控硅整流电路的工作模式包括单向导通、单向封锁和双向导通。

第6章可控整流电路6.1 学习要求（1）了解晶闸管的基本结构、工作原理、特性曲线和主要参数。

（2）了解单相可控整流电路的可控原理和整流电压与电流的波形。

（3）了解单结晶体管及触发电路的工作原理。

6.2 学习指导本章重点：（1）晶闸管的基本结构、工作原理、特性曲线和主要参数。

（2）单相可控整流电路的可控原理和整流电压与电流的波形。

（3）单结晶体管及触发电路的工作原理。

本章难点：（1）单相半控桥式整流电路中晶闸管的选取。

（2）单相可控整流电路接电感性负载输出电压与电流的分析。

（3）单结晶体管触发电路的工作原理。

本章考点：（1）单相可控整流电路输出直流电压的计算。

（2）单相可控整流电路接电阻性负载输出电压的分析。

（3）单相半控桥式整流电路中晶闸管的选取。

6.2.1 晶闸管晶闸管又称可控硅，是一种可控的单向导通元件，有阳极A、阴极K和控制极G三个电极。

晶闸管的导通条件为：（1）在阳极和阴极之间加适当的正向电压U A K。

（2）在控制极和阴极之间加适当的正向触发电压U G K。

晶闸管一旦导通后，控制极就失去控制作用而维持阳极与阴极之间的导通，管压降约为1V左右。

晶闸管由导通变截止称为关断，关断条件为：（1）晶闸管阳极电流小于维持电流I H。

电子技术学习指导与习题解答120 （2）或将阳极与电源断开或给阳极与阴极之间加反向电压。

晶闸管的主要参数有：额定正向平均电流I F ，维持电流I H ，正向重复峰值电压U FR M ，反向重复峰值电压U R R M 。

若晶闸管工作时通过的电流为I V S O ，承受的最高正向电压为U F M ，最高反向电压为U R M ，则应按照下列各式选取晶闸管：I F ≥I V S OU FR M ≥FM )3~2(UU R R M ≥RM )3~2(U6.2.2 单相可控整流电路 1．单相可控半波整流电路（1）电阻性负载：电路及其电压与电流波形如图 6.1所示，导通角αθ-=180，控制角α的调整范围为0~180°。

单相半波可控整流电路是一种常见的电力控制电路，它在工业领域和家用电器中都有着广泛的应用。

本文将从工作原理、电路结构和应用范围等方面对单相半波可控整流电路进行详细介绍。

一、工作原理1.1 整流电路的基本原理在交流电路中，为了将交流电转换为直流电以供电子设备使用，需要采用整流电路。

整流电路的基本原理是利用二极管或可控硅等器件对交流电进行单向导通，将其转换为直流电。

而可控整流电路是在传统整流电路的基础上引入了可控器件，如可控硅，从而实现对电流的精确控制。

1.2 半波可控整流电路的工作原理半波可控整流电路是一种简单的可控整流电路，它采用单相交流电源，并通过可控硅来控制电流的导通。

在正半周，可控硅导通，电流正常通过；而在负半周，可控硅不导通，电流被截断。

通过对可控硅的触发角控制，可以实现对输出电流的精确调节。

1.3 工作原理总结通过上述介绍可以看出，单相半波可控整流电路利用可控硅对交流电进行单向导通，实现了对电流的精确控制。

其工作原理简单清晰，便于实际应用，并且具有高效稳定的特点。

二、电路结构2.1 单相半波可控整流电路的基本结构单相半波可控整流电路的基本结构包括交流电源、变压器、可控硅和负载电阻等组成。

其中，交流电源通过变压器降压后接入可控硅，可控硅的触发装置接受控制信号，控制可控硅的导通角，从而实现对输出电流的调节。

负载电阻则接在可控硅的输出端，用于消耗电能并提供电源。

2.2 功能模块的详细介绍交流电源：作为单相半波可控整流电路的输入电源，一般为家用交流电，其电压和频率根据实际需求进行选择。

变压器：用于降低交流电源的电压，保证可控硅和负载电阻正常工作。

可控硅：作为电路的核心器件，可控硅的导通和截断状态由外部控制信号决定，从而实现对电流的精确控制。

负载电阻：接在可控硅的输出端，用于消耗电能并提供直流电源。

2.3 电路结构总结单相半波可控整流电路的基本结构清晰明了，各功能模块之间相互协调，实现了从交流电到可控直流电的转换和精确控制。

三相可控整流电路原理一、引言在现代电力系统中，整流电路是非常重要的电力设备之一。

它的主要作用是将交流电转换为直流电，以满足各种电力设备的需求。

三相可控整流电路是一种常用的整流电路，具有灵活性高、效率高、控制精度高等优点，因此被广泛应用于各个领域。

二、三相可控整流电路的基本原理三相可控整流电路由三相桥式整流电路和可控器件组成。

其中，三相桥式整流电路由三相二极管桥接成，可控器件通常采用晶闸管或可控硅。

其基本原理如下：1. 三相二极管桥的作用三相二极管桥的作用是将输入的三相交流电转换为直流电。

在正半周，三相桥的上半部分导通，下半部分截流；在负半周，上半部分截流，下半部分导通。

通过这种方式，将交流电转换为具有脉动的直流电。

2. 可控器件的作用可控器件的作用是控制整流电路的输出电压。

晶闸管或可控硅通过控制其导通角度，可以实现对整流电路输出电压的调节。

控制角度越大，输出电压越高；控制角度越小，输出电压越低。

三、三相可控整流电路的工作原理三相可控整流电路的工作过程如下：1. 正半周工作过程当输入电压的正半周到来时，晶闸管或可控硅被触发，导通电流。

此时，输出电压的极性与输入电压相同。

晶闸管或可控硅导通的时间越长，输出电压的幅值越高。

2. 负半周工作过程当输入电压的负半周到来时，晶闸管或可控硅不被触发，截流。

此时，输出电压的极性与输入电压相反，但幅值较小。

3. 控制角度的调节通过控制晶闸管或可控硅的触发时间，可以调节整流电路的输出电压。

通常采用触发脉冲控制电路来实现对可控器件的控制。

触发脉冲的宽度和频率可以根据需要进行调节，从而实现对整流电路输出电压的精确控制。

四、三相可控整流电路的应用三相可控整流电路广泛应用于各个领域，如电力系统、工业控制、电动机驱动等。

具体应用包括以下几个方面：1. 电力系统中的应用在电力系统中，三相可控整流电路常用于调整电压、实现功率因数校正、控制电流等。

通过对整流电路的精确控制，可以降低电网对电力设备的影响，提高电网的稳定性和可靠性。

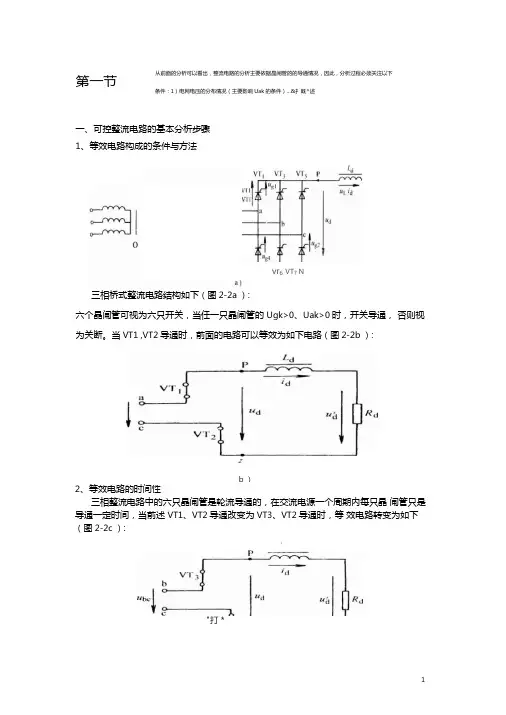

一、可控整流电路的基本分析步骤1、等效电路构成的条件与方法三相桥式整流电路结构如下（图2-2a ）:六个晶闸管可视为六只开关，当任一只晶闸管的 Ugk>0、Uak>0时，开关导通， 否则视为关断。

当VT1 ,VT2导通时，前面的电路可以等效为如下电路（图2-2b ）:2、等效电路的时间性三相整流电路中的六只晶闸管是轮流导通的，在交流电源一个周期内每只晶 闸管只是导通一定时间，当前述 VT1、VT2导通改变为VT3、VT2导通时，等 效电路转变为如下（图2-2c ）:条件：1）电网电压的分布情况（主要影响Uak 的条件）…&扌既^述从前面的分析可以看出，整流电路的分析主要依据晶闸管的的导通情况，因此，分析过程必须关注以下 第一节vr 6 VT ? NZb ）5"打 *3、等效电路的线性分析条件等效电路作为线性电路分析是有条件的，也是有适用范围的。

首先把器件开关状态看作理想，即导通时视作理想短路，关断时视作理想开路，这样的条件不能用来分析器件本身的损耗。

其次，其它电路元件也看作完全线性。

从前面的分析可以看出，整流电路的分析主要依据晶闸管的的导通情况，因此，分析过程必须关注以下条件：1）电网电压的分布情况（主要影响Uak的条件）2）晶闸管门极脉冲状态（导通必要条件之一）3）电路的结构状态（不同的结构有不同的电路条件）4）负载的性质（不同负载对晶闸管的导通有不同的影响）整流系数的定义：整流电路最高输出平均电压和输入交流电压峰值之比。

D B = U do/ U mU do：整流电路最高输出平均电压U m：输入交流电压峰值二、整流电路的基本分析方法1、谐波分析法（稳态过程分析）由于晶闸管的单向导电性，整流电路输入是正弦波，输出是非正弦周期函数下图是三相整流电路某一工况下的输出电压波形：（图2-3 ）■■----- 2n/3 ---------- «其中：在2 n3 ~ n 区间U d 表达式为：u d= u AB=-.. 6U 2sin t 波形的特点：1）非正弦周期函数，一个周期包含六次脉动，脉波数m=62）在每一脉动区，U d按正弦规律变化，并与电网线电压相等。

一、实验目的1. 理解单相半波可控整流电路的工作原理。

2. 掌握单结晶体管触发电路的调试方法。

3. 研究单相半波可控整流电路在不同负载条件下的工作特性。

4. 计算整流电压和整流电流的平均值及电流的有效值。

二、实验原理单相半波可控整流电路主要由变压器、晶闸管、负载电阻和触发电路组成。

晶闸管在触发电路的控制下导通，实现交流电到直流电的转换。

通过调节触发电路，可以改变晶闸管导通的时刻，从而改变输出电压的平均值。

三、实验仪器与设备1. 单相半波可控整流电路实验板2. 直流电压表3. 直流电流表4. 交流电压表5. 单结晶体管触发电路6. 电源7. 负载电阻四、实验步骤1. 搭建实验电路：根据实验板上的接线图，连接变压器、晶闸管、负载电阻和触发电路。

2. 调试触发电路：调整触发电路的参数，确保晶闸管在适当的时刻导通。

3. 观察波形：使用示波器观察晶闸管各点电压波形，记录波形特征。

4. 测试不同负载：更换不同阻值的负载电阻，观察输出电压和电流的变化。

5. 计算平均值和有效值：根据实验数据，计算整流电压和整流电流的平均值及电流的有效值。

五、实验结果与分析1. 电阻性负载：当负载为电阻时，输出电压和电流的平均值与晶闸管导通角度成正比。

随着控制角增大，输出电压降低，输出电流增大。

2. 电感性负载：当负载为电感性时，输出电压和电流的平均值与晶闸管导通角度成反比。

随着控制角增大，输出电压升高，输出电流降低。

3. 续流二极管：在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

六、实验结论1. 单相半波可控整流电路可以实现交流电到直流电的转换，输出电压和电流的平均值与晶闸管导通角度有关。

2. 在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

3. 实验结果与理论分析基本一致。

七、实验心得1. 通过本次实验，加深了对单相半波可控整流电路工作原理的理解。

2. 掌握了单结晶体管触发电路的调试方法，提高了动手能力。

三相桥式可控整流电路实验总结一、实验内容概述在这次实验中，我们探索了三相桥式可控整流电路的原理和特性，并进行了相关的实验操作。

这个实验是为了帮助我们更好地理解三相桥式可控整流电路的工作原理以及控制方式，并通过实验验证这些理论知识。

二、实验步骤及操作1. 实验准备：检查和连接实验设备，确保连接正确并牢固。

2. 实验操作：按照实验指导书上的步骤进行实验操作，包括开关操作、电流和电压的监测等。

3. 实验数据记录：记录实验过程中的数据和观察结果。

4. 实验分析与总结：根据实验数据和观察结果进行分析，并总结实验结果。

三、实验中遇到的问题及解决方法在实验过程中，我们遇到了一些问题，例如实验设备连接出现问题、实验数据异常等。

通过仔细检查和排除，我们成功解决了这些问题，并顺利完成了实验。

四、实验结果分析通过实验数据和观察结果的分析，我们得出了一些结论和发现。

例如三相桥式可控整流电路的工作特性、控制方式对输出电压和电流的影响等。

五、个人观点和理解在这次实验中，我对三相桥式可控整流电路有了更深入的理解。

我认为掌握这个实验可以帮助我们更好地理解和应用相关的电力电子技术，对于未来的学习和工作都有很大的帮助。

六、总结通过这次实验，我对三相桥式可控整流电路有了更深入的了解，同时也学习到了一些实验操作和数据分析的方法。

这个实验为我的电力电子技术学习提供了很好的基础，我会继续努力学习，提高自己的实验操作能力和理论水平。

七、展望在未来的学习和工作中，我将继续深入学习电力电子技术，并不断提升自己的实验操作能力和理论水平，为将来的科研工作和工程实践做好充分的准备。

通过这次实验，我对三相桥式可控整流电路有了更深入的了解，并且掌握了一些实验操作和数据分析的方法，对我的学习和未来的发展都有很大的帮助。

希望通过不断地学习和实践，我能够在电力电子技术领域取得更大的进步。

通过这次实验，我们深入了解了三相桥式可控整流电路的工作原理和特性。

三相桥式可控整流电路是一种重要的电力电子器件，能够实现对三相交流电源的整流和控制，具有很高的应用价值和实用性。

三相半波可控整流电路实验步骤一、将实验台左侧面大旋钮逆时针（向“小”指示方向）转到头。

二、将PAC09A单元中“给定电压指示”中的“RP1”可调旋钮逆时针转到头，“S1”开关打到正给定，“S2”开关打到停止。

“直流稳压电源”中电源开关打到关。

三、将MEC42单元中的“R3”、“R4”两个可调电阻旋钮逆时针（向“增大”方向）转到头。

四、按图接线。

五、打开实验台左侧MEC01单元中的“电源总开关”。

打开PAC09A单元中“直流稳压电路”部分中的“电源开关”。

六、将MEC01单元中的“电压指示切换”开关拨到“三相电网输入”档，然后旋“三相电压指示切换”旋钮分别到Uuv、Uvw、Uwu档，分别观察“电压指示”中三相的电压是否基本相等（每打到一档应待“电压指示”指针稳定后再旋至下一档）。

若基本相等，再将“电压指示切换”开关拨到“三相调压输出”档，调节实验台左侧面大旋钮，使“电压指示”指针大概指到30左右。

七、将示波器探头接到电阻负载两端，此时开始将PAC09A单元中“给定电压指示”中的“S2”开关打到运行，再将“RP1”可调旋钮向顺时针方向慢慢旋转，过程中可观察到三相半波可控整流电路中负载两端电压波形的变化。

（观察过程中可由负载两端电压波形推断触发角大小）八、若观察过程中因为各种原因无法观察到正确波形，应按MEC01单元红色“停止”按钮。

关闭PAC09A单元中“直流稳压电路”部分中的“电源开关”，然后查找原因。

排除问题后，重新返回第一步开始向下进行。

若观察过程正确无误，则向下第九步进行。

九、观察完负载两端波形后，按MEC01单元红色“停止”按钮。

关闭PAC09A单元中“直流稳压电路”部分中的“电源开关”。

然后将示波器探头改接到晶闸管两端，再将PAC09A 单元中“给定电压指示”中的“RP1”可调旋钮逆时针转到头。

十、按MEC01单元绿色“启动”按钮重新给电路通电，打开PAC09A单元中“直流稳压电路”部分中的“电源开关”，此时开始将PAC09A单元中“给定电压指示”中的“RP1”可调旋钮向顺时针方向慢慢旋转，过程中可观察到三相半波可控整流电路中晶闸管两端电压波形的变化。

相范H,电流有效值、平均值的计算，对相位控制触发脉冲的基本要求。

整流电路：出现最早的电力电子电路，将交流电变为直流电。

(1)单相桥式半波整流电路a、带电阻负载的工作情况Single Phase Half Wave Controlled Rectifier. 变压器T起变换电压和隔离的作用。

电阻负载的特点：电压与电流成正比，两者波形相同结合图2-1进行工作原理及波形分析。

儿个概念的解释：5为脉动直流，波形只在U2正半周内出现，故称 "半波"整流。

采用了可控器件晶闸管，且交流输入为单相，故该电路为单相半波可控整流电路。

5波形在一个电源周期中只脉动1次，故该电路为单脉波整流电路。

儿个重要的基本概念：触发延迟角：从晶闸管开始承受正向阳极电压起到側螂繍戦般觀尿刼渗示’也称触发角或控制角。

导通角：晶闸管在一个电源周期中处于通态的电角度称为，用e表示。

基本数量关系。

直流输出电压平均值为:S =丄sin ald(flf) = + cog«)= 0.45S 心叫2 兀 2 兀 2 (2*1)VT的O移相范圉为180\这种通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式，简称相控方式。

直流回路的平均电流为：/厂鱼= 0.45冬上叱"R R 2 回路中的电流有效值为：(2-2)VT动乍Y—sin a dcot RS n~~—-a=—=• J——sin 2a ------ /? V4/r 2 兀山式2. 2、式2. 3可得流过晶闸管的电流波形系数：_ I _ J2;rS in 2a +4龙(兀 一 a) t\ f ——= 「Id (2-4)电源供给的有功功率为:其中卩为只上的电压有效值:电源侧的输入功率为:功率因素为:当0=0时cosa =返，O 越大，cosa 越低，a=n 。

可见，尽管是电阻负载，电源的功2率因素也不为2。

这是单相半波电路的缺陷。

例2-1单相半波可控整流电路，电阻负载，由220V 交流电源直接供电。

实验1_单相半波可控整流电路实验一、实验目的1. 学习单相半波可控整流电路的工作原理和特点。

2. 掌握单相半波可控整流电路的基本组成和参数计算方法。

3. 熟练掌握实验仪器的使用方法和实验操作技能。

4. 加深对电力电子器件及其应用的理解。

二、实验原理1. 半波可控整流电路的工作原理半波可控整流电路是将单相交流电源经过变压器变压、整流、滤波和调压等环节后的直流电压，通过可控硅实现电压调节和电流控制的电路。

其原理图如图1所示：在正半周，当可控硅触发角大于 0 时，可控硅导通；当触发角小于 0 时，可控硅截止，电路不导电。

在负半周，可控硅不导电，所以输出电压为零。

通过调节触发角$α$，可以改变可控硅导通的时间，从而改变负载电流的大小，实现电压调节和电流控制的目的。

（1）单向导电，在交流电源中只能使用单相和三相有源触发器。

（2）电压和电流不能随意控制，需要通过调整触发角来实现。

（3）输出电压具有高负载性，即在负载改变时，输出电压变化小。

三、实验设备2. 可动直流电源。

3. 电流表、电压表、示波器等。

四、实验内容1. 接线图：实验仪器各接口之间的接线如图 2 所示：图2. 实验仪器接线图2. 实验步骤：（1）按照图 2 的接线要求连接电路，注意接线的正确性和稳定性。

（2）打开电源开关，调节直流电源输出电压为 15V。

（3）按照图 3 的时序关系接触触发器，观察电路输出电压和电流波形，并测量数据，记录在数据表中。

（4）改变触发角为不同值，重复步骤（3），并记录数据。

（5）实验结束后，关闭电路电源和电源开关。

（6）根据测量数据和实验结果，总结实验中发现的问题和运行特点。

（7）撰写实验报告。

3. 数据记录：输入电压 $V_\mathrm{in}$ =______V 周期 $T$ =______s滤波电容$C$ =______μF输出电压 $V_\mathrm{out}$ $= \dfrac{V_\mathrm{p}}{\pi} - 1.1V$，其中$V_\mathrm{p}$ 是电路输出峰值电压。

multisim 单相可控整流电路一、概述Multisim是一款常用的电路仿真软件，可以用于模拟各种电路的工作情况。

其中，单相可控整流电路是一种常见的电路类型，它可以将交流电转化为直流电，并且可以通过控制器件的导通和截止来实现对输出电压大小和波形的调节。

本文将介绍如何在Multisim中搭建一个单相可控整流电路，并进行仿真分析。

二、搭建单相可控整流电路1. 选择元器件首先，在Multisim中打开新建文件，选择“Components”选项卡，在搜索框中输入“SCR”并回车，找到元器件“SCR”，将其拖入画布中。

然后，在搜索框中输入“Diode”并回车，找到元器件“Diode”，将其拖入画布中。

最后，在搜索框中输入“Transformer”并回车，找到元器件“Transformer”，将其拖入画布中。

2. 连接元器件接下来，需要连接这些元器件。

首先，将交流源（AC）连接到变压器（Transformer）的两个端口上。

然后，将变压器的两个输出端口分别连接到两个二极管（Diode）上。

最后，将两个二极管的正极连接到晶闸管（SCR）的阳极上，将两个二极管的负极连接到晶闸管的阴极上。

3. 配置元器件参数在连接好元器件之后，需要对每个元器件进行参数配置。

首先，双击变压器，进入其属性设置界面。

在这里可以设置变压器的输入电压和输出电压比例等参数。

例如，可以将输入电压设置为220V，输出电压设置为12V。

然后，双击二极管，进入其属性设置界面。

在这里可以设置二极管的正向电流和反向电流等参数。

例如，可以将正向电流设置为1A，反向电流设置为10uA。

最后，双击晶闸管，进入其属性设置界面。

在这里可以设置晶闸管的触发电压和额定电流等参数。

例如，可以将触发电压设置为1V，额定电流设置为10A。

4. 添加测量工具最后，在画布中添加一个“Voltmeter”工具和一个“Scope”工具来测量输出电压和波形。

将“Voltmeter”工具连接到晶闸管的阳极和阴极之间，并将“Scope”工具连接到二极管的正负端口之间。

Multisim 单相可控整流电路1. 介绍单相可控整流电路是一种常用的电力电子设备，广泛应用于工业控制和能源转换领域。

它可以将交流电转换为直流电，通过控制器件的导通和截止来实现电流的可控。

本文将介绍使用Multisim软件设计和模拟单相可控整流电路的方法和过程，展示实验结果和分析电路性能。

2. 基本原理单相可控整流电路主要由一个可控硅（SCR）和其他辅助电子器件组成。

SCR是一种双向导通晶闸管，只有当控制端施加正向电压脉冲时，才能导通电流。

当电流通过SCR时，可以使用继电器或其他电子器件来实现电流的切换和控制。

电路的基本原理如下： 1. 当输入电压为正向时，SCR控制端施加正向电压脉冲，SCR导通，电流通过。

2. 当输入电压为负向时，SCR控制端施加正向电压脉冲，SCR截止，电流断开。

通过不同的方式控制SCR导通和截止，可以实现电流的可控。

在这个过程中，SCR的导通和截止时间被称为触发角，控制触发角可以控制输出电压的大小和波形。

3. 设计与模拟步骤步骤1：打开Multisim软件首先，打开Multisim软件，并创建一个新的电路设计。

步骤2：选择元件在Multisim软件的元件库中，选择所需的元件，包括SCR、电容、电阻、输入电源等。

步骤3：放置元件将选择的元件放置在工作区域中，通过拖拽和旋转来调整它们的位置和方向。

步骤4：连接元件使用连接线将元件连接起来，确保正确连接并避免交叉连接。

步骤5：设置控制器件设置SCR的触发方式和角度，可以通过设置触发电压和触发角度来控制SCR的导通和截止。

步骤6：设置输入电源设置输入电源的频率、电压和波形等参数，以模拟实际应用中的输入情况。

步骤7：运行模拟点击运行按钮，进行电路模拟。

步骤8：分析结果根据模拟结果，观察输出电压、电流和波形是否符合设计要求。

可以使用示波器和数据采集器来获取电路输出的详细信息。

步骤9：优化设计根据模拟结果，对电路进行调整和优化。

可以尝试改变元件参数、改变触发方式和角度等，以达到更好的电路性能。
