晶振尺寸

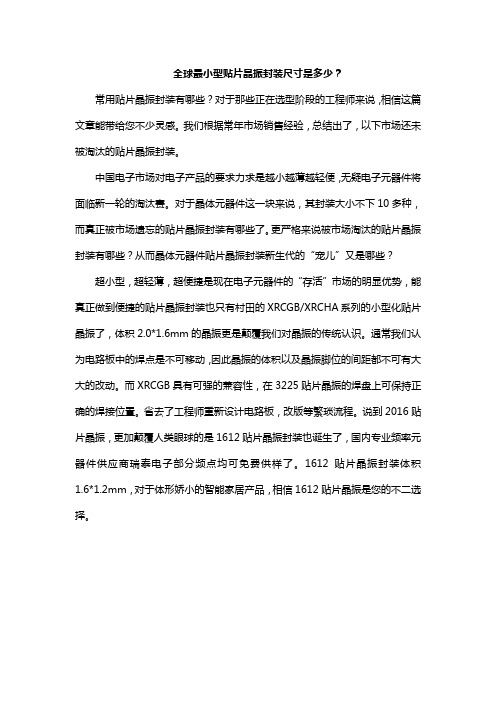

全球最小型贴片晶振封装尺寸是多少？
常用贴片晶振封装有哪些？对于那些正在选型阶段的工程师来说，相信这篇文章能带给您不少灵感。

我们根据常年市场销售经验，总结出了，以下市场还未被淘汰的贴片晶振封装。

中国电子市场对电子产品的要求力求是越小越薄越轻便，无疑电子元器件将面临新一轮的淘汰赛。

对于晶体元器件这一块来说，其封装大小不下10多种，而真正被市场遗忘的贴片晶振封装有哪些了。

更严格来说被市场淘汰的贴片晶振封装有哪些？从而晶体元器件贴片晶振封装新生代的“宠儿”又是哪些？
超小型，超轻薄，超便捷是现在电子元器件的“存活”市场的明显优势，能真正做到便捷的贴片晶振封装也只有村田的XRCGB/XRCHA系列的小型化贴片晶振了，体积2.0*1.6mm的晶振更是颠覆我们对晶振的传统认识。

通常我们认为电路板中的焊点是不可移动，因此晶振的体积以及晶振脚位的间距都不可有大大的改动。

而XRCGB具有可强的兼容性，在3225贴片晶振的焊盘上可保持正确的焊接位置。

省去了工程师重新设计电路板，改版等繁琐流程。

说到2016贴片晶振，更加颠覆人类眼球的是1612贴片晶振封装也诞生了，国内专业频率元器件供应商瑞泰电子部分频点均可免费供样了。

1612贴片晶振封装体积1.6*1.2mm，对于体形娇小的智能家居产品，相信1612贴片晶振是您的不二选择。

7.3728晶振封装尺寸晶振是电子电路中应用广泛的元器件，它可以提供高稳定性、高精度的信号来源。

在各种晶振型号中，7.3728晶振是一种常见的型号，具有广泛的应用。

本文将围绕7.3728晶振的封装尺寸展开讨论。

首先，需要了解7.3728晶振的特性和应用。

7.3728晶振又称为7.3728MHz晶振，它是一种振频为7.3728MHz 的石英晶体振荡器，具有高频精度、稳定性高等特点。

在电子产品中，7.3728晶振常被应用于各种计时器、闹钟、音频设备、通讯等领域。

其次，需要了解7.3728晶振的封装尺寸。

封装尺寸是指晶振器件外形的大小及形状，它影响着晶振在电路中的应用。

7.3728晶振采用的封装形式主要有三种：THT、SMD 和SIP。

其中THT（Through Hole Technology）是通孔式封装，SMD（Surface Mount Device）是表面贴装式封装，SIP（Single In-line Package）是单排直插式封装。

针对不同的封装形式，7.3728晶振的尺寸也有所不同。

以常用的SMD封装为例，7.3728晶振的常见尺寸为3.2mm x 2.5mm x 1.1mm，5mm x 3.2mm x 1.3mm等。

这些尺寸是在适应SMT生产与设计的稳健尺寸下，实现最优性价比的一种选择。

比如7.3728MHz的晶振器，通过漏磁补偿，由工艺完成的增加稳定性和抗干扰能力，在和微控制器结合使用的时候能有着更高的精度效果。

当一个电子设计中，晶振引脚的数量为2时，推荐使用的封装是2引脚的TO39的加厚式金属盖封装。

而引脚数量为4时，则推荐使用开放式方形的晶振形态。

除了封装尺寸，7.3728晶振还具有其他的特点。

例如，它的工作电压为5V，频率稳定度达到10ppm。

此外，7.3728晶振的负载电容一般为18-22pF，可与各种标准负载电容相配合使用。

总体而言，7.3728晶振是一种性价比高、信号稳定性强的振荡器件，广泛应用于各种电子设备中。

常用无源晶振封装尺寸及实物图A、直插封装（Through-Hole） (3)1、HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 (3)2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 (3)3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6 (4)4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6 (4)5、CSA-310 3.5 - 4 MHz Ø 3.2 x 10.5 (5)6、CSA-309 4 - 70 MHz Ø 3.2 x 9.0 (5)7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0 (6)B、贴片封装（SMD） (7)1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4 (7)2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5 (8)3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5 (8)4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0 (9)5、SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0 (9)6、SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0 (10)7、MM-39SL 3.579 - 70 MHz 12.5 x 4.6 x 3.7 (11)8、CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0 (11)9、CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.8 (12)10、CPX-84 10 - 80 MHz 8.0 x 4.5 x 1.6 (13)11、CPX-02 8 - 100 MHz 8.0 x 4.5 x 1.8 (13)12、CPX-75GN 9.8 - 100 MHz 7.0 x 5.0 x 1.6 (14)13、CPX-75GN2 9.8 - 100 MHz 7.0 x 5.0 x 1.6 (15)14、CPX-75GT 12.8 - 100 MHz 7.0 x 5.0 x 1.1 (15)15、CPX-75GT2 12.8 - 100 MHz 7.0 x 5.0 x 1.1 (16)16、CPX-49S 8 - 150 MHz 7.5 x 5.0 x 1.5 (17)17、CPX-63GA 10 - 100 MHz 6.0 x 3.5 x 1.1 (18)18、CPX-63GB 10 - 100 MHz 6.0 x 3.5 x 1.1 (18)19、CPX-49SM 8 - 150 MHz 6.0 x 3.5 x 1.2 (19)20、CPX-49SP 8 - 45 MHz 5.0 x 3.2 x 0.8 (20)21、CPX-53GA 8 - 50 MHz 5.0 x 3.2 x 0.8 (21)22、CPX-53GB 8 - 50 MHz 5.0 x 3.2 x 1.2 (22)23、CPX-42 12 - 40 MHz 4.0 x 2.5 x 0.8 (23)24、CPX-32 13 - 54 MHz 3.2 x 2.5 x 0.7 (24)25、CPX-22 16 - 40 MHz 2.5 x 2.0 x 0.45 (25)C、时钟晶振（CLOCkCrystals (kHz-Crystals)） (26)1、TC-38 32.768 kHz Ø 3.0 x 8.2 (26)2、TC-26 32.768 kHz Ø 2.1 x 6.2 (26)3、TC-26 Funkuhrquarz 77.5 kHz Ø 2.1 x 6.2 (26)4、TC-15 32.768 kHz Ø 1.5 x 5.1 (27)5、MM-25S 30 - 150 kHz 8.0 x 3.8 x 2.5 (27)6、MM-20SS 32.768 kHz 8.0 x 3.8 x 2.5 (27)7、MM-11B 32.768 kHz 6.9 x 1.4 x 1.3 (28)8、TSM-250 77.5 - 120 kHz Ø 2.0 x 6.1/9.1 (28)9、TSM-26B 32.768 kHz Ø 2.0 x 6.1/9.1 (29)10、TSM-26BJ 32.768 kHz 2.95 x 2.3 x 6.5/9.0 (29)11、SM-14J 32.768 kHz 5.05/6.88 x 1.57 x 1.65 (30)12、CMJ-206 32.768 kHz 6.0/8.3 x 2.5 x 2.1 (31)13、CMJ-145 32.768 kHz 3.7/6.9 x 1.8 x 1.65 (31)14、CM-519 32.768 kHz 4.9 x 1.8 x 1.0 (31)15、CM-415 32.768 kHz 4.1 x 1.5 x 0.9 (32)16、CM-315 32.768 kHz 3.2 x 1.5 x 0.9 (32)17、CT-3215 32.768 kHz 3.2 x 1.5 x 0.75 (33)A、直插封装（Through-Hole）1、HC-51/U 0.455 - 4.5 M Hz 18.4 x 9.3 x 19.72、HC-33/U 0.455 - 4.5 M Hz 18.4 x 9.3 x 19.73、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.64、HC-49/U-S 3.2 - 70 M Hz 11.2 x 4.7 x 3.65、CSA-310 3.5 - 4 M Hz Ø 3.2 x 10.56、CSA-309 4 - 70 M Hz Ø 3.2 x 9.07、UM-1 1 - 200 M Hz 7.0 x 2.2 x 8.08、UM-5 10 - 200 M Hz 7.0 x 2.2 x 6.0B、贴片封装（SMD）1、HC-49/MJ 1 - 150 M Hz 13.8/17.1 x 11.5 x 5.42、UM-1/MJ 1 - 200 M Hz 7.9 x 3.5 x 8.2/12.53、UM-5/MJ 10 - 200 M Hz 7.9 x 3.5 x 6.2/10.54、SM-49 3.2 - 66 M Hz 12.9 x 4.7 x 4.05、SM-49-4 3.5 - 66 M Hz 13.0 x 4.7 x 5.06、SM-49-F 3.5 - 60 M Hz 12.5 x 5.85 x 3.07、MM-39SL 3.579 - 70 M Hz 12.5 x 4.6 x 3.78、CPX-25 3.5 - 30 M Hz 11.6 x 5.5 x 2.09、CPX-20 3.5 - 60 M Hz 11.0 x 5.0 x 3.810、CPX-84 10 - 80 M Hz 8.0 x 4.5 x 1.611、CPX-02 8 - 100 M Hz 8.0 x 4.5 x 1.812、CPX-75GN 9.8 - 100 M Hz 7.0 x 5.0 x 1.613、CPX-75GN2 9.8 - 100 M Hz 7.0 x 5.0 x 1.614、CPX-75GT 12.8 - 100 M Hz 7.0 x 5.0 x 1.115、CPX-75GT2 12.8 - 100 M Hz 7.0 x 5.0 x 1.116、CPX-49S 8 - 150 M Hz 7.5 x 5.0 x 1.517、CPX-63GA 10 - 100 M Hz 6.0 x 3.5 x 1.118、CPX-63GB 10 - 100 M Hz 6.0 x 3.5 x 1.119、CPX-49SM 8 - 150 M Hz 6.0 x 3.5 x 1.220、CPX-49SP 8 - 45 M Hz 5.0 x 3.2 x 0.821、CPX-53GA 8 - 50 M Hz 5.0 x 3.2 x 0.822、CPX-53GB 8 - 50 M Hz 5.0 x 3.2 x 1.223、CPX-42 12 - 40 M Hz 4.0 x 2.5 x 0.824、CPX-32 13 - 54 M Hz 3.2 x 2.5 x 0.725、CPX-22 16 - 40 M Hz 2.5 x 2.0 x 0.45C、时钟晶振（C LOC k Crystal s (k Hz-Crystals)）1、TC-38 32.768 k Hz Ø 3.0 x 8.22、TC-26 32.768 k Hz Ø 2.1 x 6.23、TC-26 Funkuhrquarz 77.5 k Hz Ø 2.1 x 6.24、TC-15 32.768 k Hz Ø 1.5 x 5.15、MM-25S 30 - 150 k Hz 8.0 x 3.8 x 2.56、MM-20SS 32.768 k Hz 8.0 x 3.8 x 2.57、MM-11B 32.768 k Hz 6.9 x 1.4 x 1.38、TSM-250 77.5 - 120 k Hz Ø 2.0 x 6.1/9.19、TSM-26B 32.768 k Hz Ø 2.0 x 6.1/9.110、TSM-26BJ 32.768 k Hz 2.95 x 2.3 x 6.5/9.011、SM-14J 32.768 k Hz 5.05/6.88 x 1.57 x 1.6512、CMJ-206 32.768 k Hz 6.0/8.3 x 2.5 x 2.113、CMJ-145 32.768 k Hz 3.7/6.9 x 1.8 x 1.6514、CM-519 32.768 k Hz 4.9 x 1.8 x 1.015、CM-415 32.768 k Hz 4.1 x 1.5 x 0.916、CM-315 32.768 k Hz 3.2 x 1.5 x 0.917、CT-3215 32.768 k Hz 3.2 x 1.5 x 0.75。

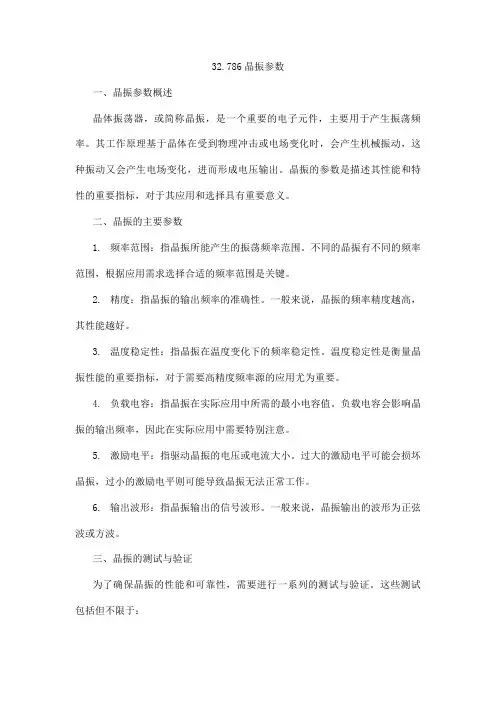

32mz晶振规格

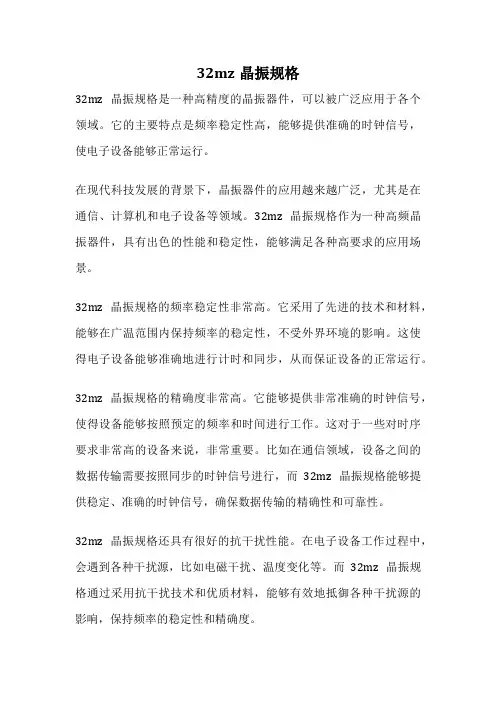

32mz晶振规格是一种高精度的晶振器件，可以被广泛应用于各个领域。

它的主要特点是频率稳定性高，能够提供准确的时钟信号，使电子设备能够正常运行。

在现代科技发展的背景下，晶振器件的应用越来越广泛，尤其是在通信、计算机和电子设备等领域。

32mz晶振规格作为一种高频晶振器件，具有出色的性能和稳定性，能够满足各种高要求的应用场景。

32mz晶振规格的频率稳定性非常高。

它采用了先进的技术和材料，能够在广温范围内保持频率的稳定性，不受外界环境的影响。

这使得电子设备能够准确地进行计时和同步，从而保证设备的正常运行。

32mz晶振规格的精确度非常高。

它能够提供非常准确的时钟信号，使得设备能够按照预定的频率和时间进行工作。

这对于一些对时序要求非常高的设备来说，非常重要。

比如在通信领域，设备之间的数据传输需要按照同步的时钟信号进行，而32mz晶振规格能够提供稳定、准确的时钟信号，确保数据传输的精确性和可靠性。

32mz晶振规格还具有很好的抗干扰性能。

在电子设备工作过程中，会遇到各种干扰源，比如电磁干扰、温度变化等。

而32mz晶振规格通过采用抗干扰技术和优质材料，能够有效地抵御各种干扰源的影响，保持频率的稳定性和精确度。

32mz晶振规格是一种高精度、高稳定性的晶振器件，适用于各种高要求的电子设备。

它的出色性能和可靠性，使得设备能够正常运行，并保证数据传输的准确性。

在未来的科技发展中，相信32mz 晶振规格会有更广泛的应用，并为各个领域的发展带来更多的机遇和挑战。

晶振分类1.陶瓷晶振陶瓷晶振是属于压电材料频率元件，常规分为两种压电材料，1）压电陶瓷材料，2）压电石英材料。

陶瓷晶振别名又叫陶振；在中国晶振厂家经常这样叫法。

陶瓷晶振是根据他内部的芯片采用的“压电陶瓷芯片材料”而得名，封装一般采取塑封外形尺寸为7.5*9*3.5（单位：毫米），代表产品：455KHZ系列；还有一种是采取环氧树脂和酚醛混合物作为包封材料，经过高温固化形成为硬质陶瓷材料的外壳，一般为棕色和蓝色，代表产品：ZTT4.0MHZ。

频率精度按照国际通用标准表示为：千分之三和千分之五2.石英晶振石英晶振就是用石英材料做成的石英晶体谐振器，俗称晶振。

起产生频率的作用，具有稳定，抗干扰性能良好的特性，广泛应用于各种电子产品中。

3.硅晶振MEMS振荡器，俗称：硅晶振。

是一种采用半导体标准半导体工艺制程，将先进的MEMS 微机电系统（Micro-Electro-Mechanical System）与CMOS电路技术相结合的高性能全硅时钟频率元件，彻底解决有人工大量参与生产的石英振荡器稳定性不高，频率有限，尺寸较大，品质一致性差，易停振、不起振、温漂大、备货时间长，并且受材料特性限制产能等一系列问题。

2.1石英晶振2.1.1有源晶振在电子学上，通常将含有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等)，而仅由阻容元件组成的电路称作“无源电路”。

电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。

无源晶振与有源晶振的英文名称不同，无源晶振为crystal(晶体)，而有源晶振则叫做oscillator(振荡器)。

无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确;有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

石英晶体振荡器的频率稳定度可达10^-9/日，甚至10^-11。

例如10MHz的振荡器，频率在一日之内的变化一般不大于0.1Hz。

DSA开头的晶振型号是压控温补振荡器DSB开头的晶振型号是温补振荡器DSO开头的晶振型号是普通振荡器DSX,DST开头的晶振型号是无源晶振DSV开头的晶振型号压控振荡器DSF开头的是KDS晶体滤波器型号对照表：大真空精工爱普生西铁城瑞士微晶Size（mm）KDS Seiko EPSON Citizen Microcrystal3.0*8.0DT-38C-001R2.0*6.0DT-26VT-200-F C-002RX CFS-206DS261.5*5.0DT-14VT-150-F C-004R CFS-145DS151.2*4.6VT-120-F C-005R DS108.0*3.8DMX-26S SPA-T2-F MC-306CM200C CC1V-T1A（2pin）7.0*1.5SSP-T7-F MC-146MS2V-T1R5.05*1.8SM-14J MS2V-T3R6.0*2.5DST6214.8*1.9DST520FC-255CM519CC4V-T1A4.1*1.5DST410S FC-145CM415CC5V-T1A3.2*1.5DST310S FC-135CM315CC7V-T1A2.0*1.2FC-12M CM212CX8V-T1A 32.768K系列型号（KDS）型号频率范围尺寸封装、包装详细属性DT-2632.768KHZΦ2.0×6.0袋装/2K33无源晶振DT-26128to100kHzΦ2.0×6.0袋装/2K33无源晶振DT-3832.768kHzΦ3.0×8.0袋装/2K33无源晶振DT-38114.75to153.6kHzΦ3.0×8.0袋装/2K33无源晶振DST210A32.768kHz 2.0×1.2×0.5盘装/3K26无源晶振DST310S32.768KHZ 3.2×1.5×0.75盘装/3K27无源晶振DST410S32.768kHz 4.1×1.5×0.75盘装/3K27无源晶振DST52032.768kHz(30to100kHz) 4.8×1.9×0.8盘装/3K28无源晶振DST62132.768kHz(30to100kHz 6.0×2.5×1.0盘装/3K28无源晶振SM-26F32.768kHz(30to100kHz) 1.9×6.0×3.25盘装/2.5K29无源晶振DMX-26S32.768kHz(30to100kHz)8.0×3.8×2.4盘装/2.5K30无源晶振DMX-2632.768kHz(30to100kHz)9.2×3.4×3.0盘装/2.5K30无源晶振DMX-3832.768k(14.75to100kHz)13.2×4.9×4.5盘装/1K30无源晶振MHZ系列型号（KDS）型号频率范围尺寸封装、包装属性附加金属面DSX1612A32to52MHz 1.6×1.2×0.3盘装/3K无源11DSX211G20to54MHz 2.0×1.6×0.65盘装/3K无源陶瓷面16 DSX211A24to50MHz 2.0×1.6×0.45盘装/3K无源金属面11 DSX211AL26to50MHz 2.0×1.6×035盘装/3K无源金属面11 DSX211SH24to50MHz 2.05×1.65×0.45盘装/3K无源金属面15 DSX221G12to62.4MHz 2.5×2.0×0.75盘装/3K无源陶瓷面17 DSX221S12to60MHz 2.5×2.0×0.5盘装/3K无源金属面12 DSX221SH16to54MHz 2.5×2.0×0.45盘装/3K无源金属面15 DSX321G8to64MHz 3.2×2.5×0.75盘装/3K无源陶瓷面18 DSX321SL13to60MHz 3.2×2.5×0.5盘装/3K无源金属面13 DSX321SH12to50MHz 3.2×2.5×0.65盘装/3K无源金属面15 DSX530GA7to70MHz 5.0×3.2×1.0盘装/1K无源2脚陶瓷19 DSX531S10to70MHz 4.9×3.1×0.75盘装/1K无源4脚金属14 DSX630G8to80MHz 6.0×3.5×1.2盘装/1K无源2脚陶瓷20 DSX840GA8to80MHz8.0×4.5×1.4盘装/1K无源2脚陶瓷20 DSX840GT4to8MHz8.0×4.5×1.8盘装/1K无源2脚陶瓷21 DSX151GAL 3.5to55MHz11.8×5.5×2.5盘装/1K无源4脚陶瓷22SMD-49 3.072to70MHz11.0×4.6×4.2盘装/1K无源23 DMX-38 3.579to28MHz13.2×4.9×4.5盘装/1K无源24 AT-49 3.072to70MHz11.0×4.6×3.3袋装/1K无源31压控温补振荡器型号型号频率尺寸封装、包装属性DSA211SCL(VC-TCXO)13to52MHz 2.1×1.7×0.63盘装/2K VC-TCXO46 DSA211SDA(VC-TCXO）13to52MHz 2.1×1.7×0.63盘装/2K VC-TCXO48 DSA211SDT(VC-TCXO)13to52MHz 2.1×1.7×0.66盘装/2K VC-TCXO43 DSA222MAA(VC-TCXO Module)13to52MHz 2.5×2.0×0.7盘装/2K VC-TCXO44 DSA222MAB(VC-TCXO Module)13to40MHz 2.5×2.0×0.7盘装/2K VC-TCXO44 DSA221SCL(VC-TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K VC-TCXO46 DSA221SDA(VC-TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K VC-TCXO48 DSA221SDT(VC-TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K VC-TCXO43 DSA221SJ(VC-TCXO)10to40MHz 2.5×2.0×0.8盘装/2K VC-TCXO51 DSA321SCL(VC-TCXO)9.6to52MHz 3.2×2.5×0.9盘装/2K VC-TCXO46 DSA321SDA(VC-TCXO)9.6to52MHz 3.2×2.5×0.9盘装/2K VC-TCXO48 DSA535SC(VC-TCXO)10to30MHz 5.0×3.2×1.35盘装/4K VC-TCXO46 DSA535SD(VC-TCXO)9.6to40MHz 5.0×3.2×1.05盘装/4K VC-TCXO48 DSA535SG(VC-TCXO)10to40MHz 5.0×3.2×1.35盘装/1K VC-TCXO50温补振荡器型号型号频率范围尺寸封装、包装属性DSB211SCL(TCXO)13to52MHz 2.1×1.7×0.63盘装/2K TCXO46 DSB211SCB(TCXO)13to52MHz 2.1×1.7×0.63盘装/2K TCXO46 DSB211SDA(TCXO)13to52MHz 2.1×1.7×0.63盘装/2K TCXO48 DSB211SDB(TCXO)13to52MHz 2.1×1.7×0.63盘装/2K TCXO48 DSB211SDT(TCXO)13to52MHz 2.1×1.7×0.66盘装/2K TCXO43 DSB222MAA(TCXO)13to52MHz 2.5×2.0×0.7盘装/2K TCXO44 DSB222MAB(TCXO)13to40MHz 2.5×2.0×0.7盘装/2K TCXO44 DSB221SCL(TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K TCXO46 DSB221SCB(TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K TCXO46 DSB221SDA(TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K TCXO48 DSB221SDB9.6to52MHz 2.5×2.0×0.盘装/2K TCXO48 DSB221SDT(TCXO)9.6to52MHz 2.5×2.0×0.8盘装/2K TCXO43 DSB221SJ(TCXO)10to40MHz 2.5×2.0×0.盘装/2K TCXO51 DSB321SCL(TCXO)9.6to52MHz 3.2×2.5×0.9盘装/2K TCXO46 DSB321SCB9.6to52MHz 3.2×2.5×0.9盘装/2K TCXO46 DSB321SDA(TCXO)9.6to52MHz 3.2×2.5×0.9盘装/2K TCXO48 DSB321SDB9.6to52MHz 3.2×2.5×0.9盘装/2K TCXO48 DSB535SC(TCXO)10to30MHz 5.0×3.2×1.35盘装/4K TCXO46 DSB535SD(TCXO)9.6to40MHz 5.0×3.2×1.05盘装/4K TCXO48 DSB535SG(TCXO)10to40MHz 5.0×3.2×1.35盘装/4K TCXO50压控振荡器型号TH021TH87153998型号频率范围尺寸封装、包装属性DSV211AR19.2to30MHz,38.4to60MHz 2.0×1.6×0.72盘装/2K VCXO66 DSV211AV12MHz,19.2to80MHz 2.0×1.6×0.72盘装/2K VCXO66 DSV221SR7.5to60MHz 2.5×2.0×0.815盘装/2K VCXO67 DSV221SV 6.75to90MHz 2.5×2.0×0.815盘装/2K VCXO67 DSV321SR13.5to54MHz 3.2×2.5×1.1盘装/2K VCXO68 DSV321SV 6.75to90MHz 3.2×2.5×1.1盘装/2K VCXO68 DSV323SD80to170MHz 3.2×2.5×1.1盘装/2K VCXO70 DSV323SJ80to170MHz 3.2×2.5×1.1盘装/2K VCXO70 DSV323SK40to170MHz 3.2×2.5×1.1盘装/2K VCXO70 DSV323SV 6.75to186MHz 3.2×2.5×1.1盘装/2K VCXO70 DSV531SB5to50MHz 5.0×3.2×1.2盘装/1K VCXO69 DSV531SV 1.25to80MHz 5.0×3.2×1.2盘装/1K VCXO69 DSV532SB5to50MHz 5.0×3.2×1.1盘装/1K VCXO69 DSV532SV 1.25to80MHz 5.0×3.2×1.1盘装/1K VCXO69DSV753HJ170to350MHz7.0×5.0×2.0盘装0.1/0.5VCXO72DSV753HK170to350MHz7.0×5.0×2.0盘装0.1/0.5VCXO72DSV753SB4to50MHz7.0×5.0×2.0盘装/2K VCXO71 DSV753SD80to170MHz7.3×4.9×1.5盘装/2K VCXO71 DSV753SJ80to170MHz7.3×4.9×1.5盘装/2K VCXO71 DSV753SK40to170MHz7.3×4.9×1.5盘装/2K VCXO71 DSV753SV2to170MHz7.3×4.9×1.5盘装/2K VCXO71石英振荡器型号型号频率范围尺寸封装、包装属性DSO1612AR0.584375to80MHz 1.6×1.2×0.5盘装/2K SPXO55 DSO211AB 3.25to52MHz 2.0×1.6×0.72盘装/2K SPXO61 DSO211AH 1.2to80MHz 2.0×1.6×0.72盘装/2K SPXO54 DSO211AN9.6to80MHz 2.0×1.6×0.72盘装/2K SPXO60 DSO211AR0.4to80MHz 2.0×1.6×0.72盘装/2K SPXO56 DSO213AW 3.25to60MHz 2.0×1.6×0.53盘装/2K SPXO53 DSO221SBM 3.25to52MHz 2.5×2.0×0.815盘装/2K SPXO61 DSO221SH 3.5to52MHz 2.5×2.0×0.815盘装/2K SPXO54 DSO221SN 1.5625to100MHz 2.5×2.0×0.815盘装/2K SPXO60 DSO221SR0.2to167MHz 2.5×2.0×0.815盘装/2K SPXO58DSO221SW3to60MHz 2.5×2.0×0.8盘装/2K SPXO53 DSO321SBM0.7to90MHz 3.2×2.5×1.1盘装/2K SPXO61 DSO321SBN0.7to90MHz 3.2×2.5×1.1盘装/2K SPXO61 DSO321SVN0.7to90MHz 3.2×2.5×1.1盘装/2K SPXO61 DSO321SH 3.5to52MHz 3.2×2.5×1.1盘装/2K SPXO54 DSO321SN 1.5625to100MHz 3.2×2.5×1.1盘装/2K SPXO60 DSO321SR32.768to50kHz 3.2×2.5×1.1盘装/2K SPXO57/58 DSO321SW3to60MHz 3.2×2.5×0.9盘装/2K SPXO53 DSO323SD13.5to212.5MHz 3.2×2.5×1.1盘装/2K SPXO62 DSO323SJ13.5to212.5MHz 3.2×2.5×1.1盘装/2K SPXO62 DSO323SK13.5to212.5MHz 3.2×2.5×1.1盘装/2K SPXO62 DSO531SBM0.7to90MHz 5.0×3.2×1.1盘装/1K SPXO61 DSO531SBN0.7to90MHz 5.0×3.2×1.1盘装/1K SPXO61 DSO531SVN0.7to90MHz 5.0×3.2×1.1盘装/1K SPXO61 DSO531SR0.2to167MHz 5.0×3.2×1.1盘装/1K SPXO58 DSO533SJ13.5to212.5MHz 5.0×3.2×1.1盘装/1K SPXO63 DSO533SK13.5to212.5MHz 5.0×3.2×1.1盘装/1K SPXO63 DSO751SBM0.7to90MHz7.3×4.9×1.5盘装/1K SPXO61 DSO751SBN0.7to90MHz7.3×4.9×1.5盘装/1K SPXO61 DSO751SR0.2to167MHz7.3×4.9×1.5盘装/1K SPXO58DSO753HJ212.5to350MHz7.0×5.0×2.0盘装0.1/0.5SPXO65DSO753HK212.5to350MHz7.0×5.0×2.0盘装0.1/0.5SPXO65DSO753HV170to230MHz7.0×5.0×2.0盘装0.1/0.5SPXO65DSO753SD13.5to212.5MHz7.3×4.9×1.5盘装/1K SPXO64 DSO753S J13.5to212.5MHz7.3×4.9×1.5盘装/1K SPXO64 DSO753SK13.5to212.5MHz7.3×4.9×1.5盘装/1K SPXO64。

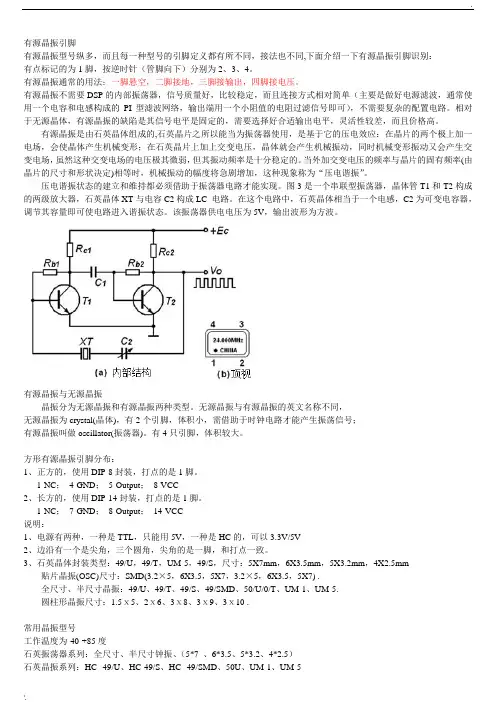

有源晶振引脚有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接法也不同,下面介绍一下有源晶振引脚识别：有点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。

有源晶振是由石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。

当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。

图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC 电路。

在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。

该振荡器供电电压为5V，输出波形为方波。

有源晶振与无源晶振晶振分为无源晶振和有源晶振两种类型。

无源晶振与有源晶振的英文名称不同，无源晶振为crystal(晶体)，有2个引脚，体积小，需借助于时钟电路才能产生振荡信号；有源晶振叫做oscillator(振荡器)。

有4只引脚，体积较大。

方形有源晶振引脚分布：1、正方的，使用DIP-8封装，打点的是1脚。

1-NC；4-GND；5-Output；8-VCC2、长方的，使用DIP-14封装，打点的是1脚。

1-NC；7-GND；8-Output；14-VCC说明：1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。

晶振术语解释1、晶振：即所谓石英晶体谐振器和石英晶体时钟振荡器的统称。

不过由于在消费类电子产品中，谐振器用的更多，所以一般的概念中把晶振就等同于谐振器理解了。

后者就是通常所指钟振。

2、分类。

首先说一下谐振器。

谐振器一般分为插件（Dip）和贴片（SMD）。

插件中又分为HC-49U、HC-49U/S、音叉型（圆柱）。

HC-49U一般称49U，有些采购俗称“高型”，而HC-49U/S一般称49S，俗称“矮型”。

音叉型按照体积分可分为3*8，2*6，1*5，1*4等等。

贴片型是按大小和脚位来分类。

例如7*5（0705）、6*3.5（0603），5*3.2（5032）等等。

脚位有4pin和2pin之分。

而振荡器也是可以分为插件和贴片。

插件的可以按大小和脚位来分。

例如所谓全尺寸的，又称长方形或者14pin，半尺寸的又称为正方形或者8pin。

不过要注意的是，这里的14pin和8pin都是指振荡器内部核心IC的脚位数，振荡器本身是4pin。

而从不同的应用层面来分，又可分为OSC(普通钟振)，TCXO（温度补偿），VCXO（压控），OCXO（恒温）等等。

3、基本术语。

我想这也是很多采购同学比较模糊的地方。

这里我选了一些常用的谐振器术语拿来做一下解释。

Frequency Tolerance（调整频差）：在规定条件下，在基准温度（25±2℃）与标称频率允许的偏差。

一般用PPm（百万分之）表示。

Frequency Stability(温度频差)：指在规定的工作温度范围内，与标称频率允许的偏差。

用PPm 表示。

Aging（年老化率）：在规定条件下，晶体工作频率随时间而允许的相对变化。

以年为时间单位衡量时称为年老化率。

Shunt Capacitance（静电容）：等效电路中与串联臂并接的电容，也叫并电容，通常用C0表示。

Load Capacitance（负载电容）：与晶体一起决定负载谐振频率fL的有效外界电容，通常用CL表示。
