铜包铝标准铜包铝线铜包铝重量比重密度铜包铝标准铜包铝线的结构、性能及应用一、铜包铝线的结构铜包铝（Copper clad aluminum wire）简写为CCA，它是由铝芯线和紧密包覆其外的铜层构成的双金属线，这就使得在一根导线上发挥了两种金属材料的特点，使铜的优良导电性和铝的重量轻的特点结合在一起，克服了铝导线的缺点，形成具有导电性好、密度小、柔软、耐腐蚀、易焊接、价钱低廉等特点的铜包铝线。
从而发展成为一种新的金属导电材料。
二、铜包铝线的特点1、结构参数按铜层体积比分可以分为：10％和15％两种，铜层体积比为15％的铜包铝线主要用于传输高频信号的同轴电缆内导体，10％的铜包铝线主要用于传输低频电流线缆的导体。
按铜层重量，可以计算出铜层体积比为10％和15％的铜包铝线，其铜层重量比分别为26.8％和36.8。
另外，按照它的使用状态可以分为软态（A类）和硬态（H类）两种。
2、物理性能⑴密度对于铜层体积比为15％的铜包铝线，其密度为3.63g／cm3；而铜层体积比为15％的铜包铝线，其密度为3.32g／cm3。
由于铜包铝线的密度小，使铜包铝线具有很多优点：①对于同样重量和线径的纯铜线和铜包铝线相比，铜包铝线的长度约为纯铜线的1.7～2.5倍，这将为厂商降低材料成本。
②由于1吨铜包铝线中铜的重量为268～368Kg，可代替1.7～2.5吨纯铜线，使得使用铜包铝线可以节约大量铜资源。
⑵比热根据热力学公式Q＝cm（t2-t1），由于纯铜线的比热c＝0.092Kcal／kg.k，铜包铝线的比热c＝0.149Kcal／kg.k，这就意味着铜包铝线的比热要比纯铜线的比热要大得多，那么在同样重量的铜包铝线温度升高1度所需要的热量比纯铜线的多，从而使铜包铝线具有较低的温度，这对安全用电有很大好处。
⑶导电性铜包铝的电阻率比纯铜线大，比铝小，20℃时体积比为10％和15％的铜包铝线直流电阻率分别为≤0.02743Ωmm2／m和≤0.02676Ωmm2／m。
照明设计说明铜包铝电缆照明设计是建筑物中不可或缺的一部分，铜包铝电缆作为电力传输的关键组成部分，对于照明系统的稳定性和效率有着重要的影响。
本文将详细介绍铜包铝电缆的特点、使用场景以及照明设计中的应用。
一、铜包铝电缆的特点铜包铝电缆是一种由铜包覆的铝导体组成的电缆，具有以下几个特点：1. 轻便灵活：相比纯铜电缆，铜包铝电缆由于铝的密度低，重量轻，可以减轻施工和安装的负担。
同时，铜包铝电缆的柔软性大，能够适应各种照明布线需求。
2. 良好的导电性：尽管铝的导电性相对较差，但通过铜包覆，铜包铝电缆得到了更好的导电性能，满足了照明系统对电力传输的高效要求。
3. 耐腐蚀性强：铜包铝电缆不容易受到腐蚀和氧化，能够保证长期稳定的使用，延长了照明系统的寿命。
二、使用场景铜包铝电缆可广泛应用于各类建筑物的照明系统中，特别适用于以下场景：1. 商业建筑照明：如办公楼、购物中心、酒店等商业场所，需要大量的照明设备和灯具，铜包铝电缆能够满足较长距离传输电力的需求。
2. 工业照明：工厂、车间等工业区域常需要大量的照明设备进行作业照明，铜包铝电缆因其耐腐蚀和导电性能的特点，可以提供可靠的电力传输。
3. 建筑外立面照明：作为建筑物的亮化装饰，外立面照明需要有灵活性和不同颜色的灯光效果，铜包铝电缆能够提供灵活的布线方案和较高的可靠性。
三、照明设计中的应用在照明设计中，合理的铜包铝电缆使用对于照明系统的正常运行和节能效果具有重要意义。
以下为铜包铝电缆在照明设计中常见的应用：1. 灯光控制系统：铜包铝电缆可用于连接灯具和灯光控制系统，实现灯光的开关、调节和调色等功能。
2. 照明回路布线：根据照明设计的需求，将铜包铝电缆进行合理布线，满足不同区域、不同亮度的照明需求。
3. 照明设备供电：铜包铝电缆负责将电力从电源引入到照明设备中，确保照明设备能够正常工作。
总之，铜包铝电缆在照明设计中扮演着重要的角色，通过其轻便灵活、良好的导电性和耐腐蚀性强等特点，满足了建筑物照明系统对电力传输的要求。
铜包铝漆包线标准
摘要：
一、铜包铝漆包线的定义和特点
二、铜包铝漆包线的应用范围
三、铜包铝漆包线的优势与替代性
四、铜包铝漆包线的焊锡性能
五、铜包铝漆包线的市场前景
正文：
铜包铝漆包线，是一种在铝线表面包覆一层铜的线材，以其独特的性质在各种行业中得到了广泛的应用。
铜包铝漆包线的一大特点是它的直流电阻率。
相比纯铜线，铜包铝线的直流电阻率约为纯铜线的1.45倍。
而在阻值相同的情况下，铜包铝线的重量仅约为纯铜线的1/2，这使得它在重量和电阻方面具有明显的优势。
此外，铜包铝漆包线的良好焊锡性也是其备受瞩目的原因。
由于其表面同心的包覆了一层纯铜，铜包铝线具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理。
同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能。
铜包铝漆包线在各种行业中的应用也说明了其广泛的应用范围。
近年来，漆包线在国民经济发展中的重要地位和作用愈加突出。
由于电解铜价格持续上涨，给相关的铜线原材料的生产和漆包线供应厂家带来了巨大冲击。
铜包铝漆包线经用户使用证实可以替代纯铜漆包线，因而给我国漆包线行业的发展提供
了巨大的商机和广阔的市场。
在焊锡性能方面，铜包铝漆包线的优良性质也得到了明显的体现。
铜包铝线由于其表面同心的包覆了一层纯铜，因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理。
同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能。
总的来说，铜包铝漆包线以其独特的性质和优良的性能，不仅在电阻、重量等方面具有优势，而且在焊锡性能和应用范围上也表现出色。

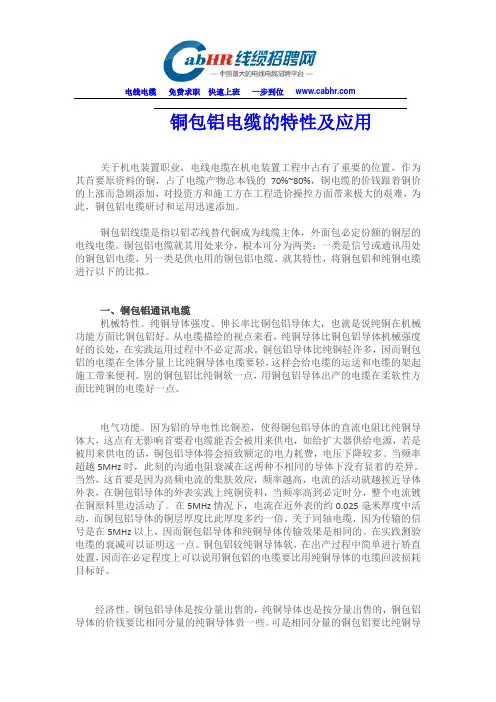

电线电缆免费求职快速上班一步到位铜包铝电缆的特性及应用关于机电装置职业，电线电缆在机电装置工程中占有了重要的位置，作为其首要原资料的铜，占了电缆产物总本钱的70%~80%，铜电缆的价钱跟着铜价的上涨而急剧添加，对投资方和施工方在工程造价操控方面带来极大的艰难，为此，铜包铝电缆研讨和运用迅速添加。
铜包铝线缆是指以铝芯线替代铜成为线缆主体，外面包必定份额的铜层的电线电缆。
铜包铝电缆就其用处来分，根本可分为两类：一类是信号或通讯用处的铜包铝电缆，另一类是供电用的铜包铝电缆。
就其特性，将铜包铝和纯铜电缆进行以下的比拟。
一、铜包铝通讯电缆机械特性。
纯铜导体强度、伸长率比铜包铝导体大，也就是说纯铜在机械功能方面比铜包铝好。
从电缆描绘的视点来看，纯铜导体比铜包铝导体机械强度好的长处，在实践运用过程中不必定需求。
铜包铝导体比纯铜轻许多，因而铜包铝的电缆在全体分量上比纯铜导体电缆要轻，这样会给电缆的运送和电缆的架起施工带来便利。
别的铜包铝比纯铜软一点，用铜包铝导体出产的电缆在柔软性方面比纯铜的电缆好一点。
电气功能。
因为铝的导电性比铜差，使得铜包铝导体的直流电阻比纯铜导体大，这点有无影响首要看电缆能否会被用来供电，如给扩大器供给电源，若是被用来供电的话，铜包铝导体将会招致额定的电力耗费，电压下降较多。
当频率超越5MHz时，此刻的沟通电阻衰减在这两种不相同的导体下没有显着的差异。
当然，这首要是因为高频电流的集肤效应，频率越高，电流的活动就越挨近导体外表，在铜包铝导体的外表实践上纯铜资料，当频率高到必定时分，整个电流镀在铜原料里边活动了。
在5MHz情况下，电流在近外表的约0.025毫米厚度中活动，而铜包铝导体的铜层厚度比此厚度多约一倍。
关于同轴电缆，因为传输的信号是在5MHz以上，因而铜包铝导体和纯铜导体传输效果是相同的。
在实践测验电缆的衰减可以证明这一点。
铜包铝较纯铜导体软，在出产过程中简单进行矫直处置，因而在必定程度上可以说用铜包铝的电缆要比用纯铜导体的电缆回波损耗目标好。
铜包铝电缆的特性及应用浅析对于机电安装行业，电线电缆在机电安装工程中占据了重要的地位，作为其主要原材料的铜，占了电缆产品总成本的70%~80%，铜电缆的价格随着铜价的上涨而急剧增长，对投资方和施工方在工程造价控制方面带来极大的困难，为此，铜包铝电缆研究和应用迅速增长。
铜包铝电缆是指以铝芯线代替铜芯线作为电缆主体，并覆盖一定比例铜层的电线电缆。
铜包铝电缆根据用途可分为两类：一类是信号或通信用铜包铝电缆，另一类是电源用铜包铝电缆。
就其特性而言，铜包铝电缆和纯铜电缆的比较如下。
一、铜包铝通讯电缆机械性能。
纯铜导体的强度和延伸率均大于铜包铝导体，即纯铜的力学性能优于铜包铝。
从电缆设计的角度来看，在实际应用中，纯铜导线在机械强度方面优于铜包铝导线并不一定需要。
铜包铝导线比纯铜轻得多，因此铜包铝电缆的总重量比纯铜导线电缆轻，这将为电缆运输和电缆架设施工带来方便。
此外，铜包铝比纯铜软一点，用铜包铝导线制作的电缆比纯铜电缆柔韧性好一点。
电气性能。
因为铝的导电性比铜差，使得铜包铝导体的直流电阻比纯铜导体大，这点有无影响主要看电缆是否会被用来供电，如给放大器提供电源，如果被用来供电的话，铜包铝导体将会导致额外的电力消耗，电压降低较多。
当频率超过5mhz时，此时的交流电阻衰减在这两种不同的导体下没有明显的区别。
当然，这主要是因为高频电流的集肤效应，频率越高，电流的流动就越接近导体表面，在铜包铝导体的表面实际上纯铜材料，当频率高到一定时候，整个电流镀在铜材质里面流动了。
在5mhz情况下，电流在近表面的约0.025毫米厚度中流动，而铜包铝导体的铜层厚度比此厚度多约一倍。
对于同轴电缆，因为传输的信号是在5mhz以上，因此铜包铝导体和纯铜导体传输效果是相同的。
在实际测试电缆的衰减可以证明这一点。
铜包铝较纯铜导体软，在生产过程中容易进行矫直处理，因此在一定程度上可以说用铜包铝的电缆要比用纯铜导体的电缆回波损耗指标好。
经济铜包铝导线按重量出售，纯铜导线也按重量出售。

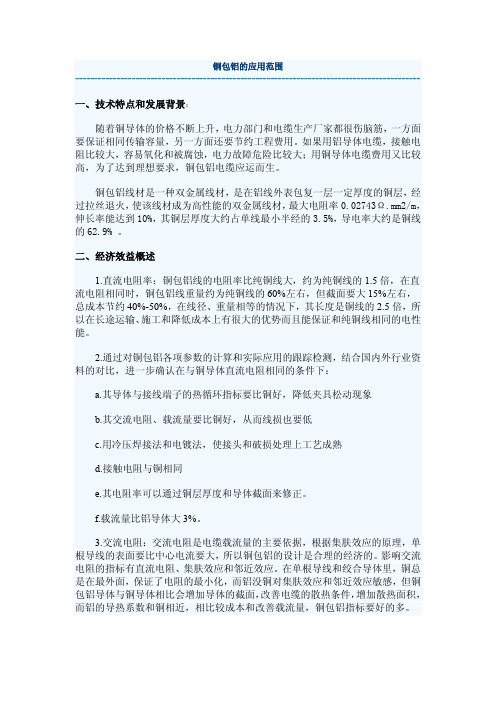

铜包铝的应用范围-------------------------------------------------------------------------------------------- 一、技术特点和发展背景：随着铜导体的价格不断上升，电力部门和电缆生产厂家都很伤脑筋，一方面要保证相同传输容量，另一方面还要节约工程费用。
如果用铝导体电缆，接触电阻比较大，容易氧化和被腐蚀，电力故障危险比较大；用铜导体电缆费用又比较高，为了达到理想要求，铜包铝电缆应运而生。
铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，经过拉丝退火，使该线材成为高性能的双金属线材，最大电阻率0.02743Ω.mm2/m，伸长率能达到10%，其铜层厚度大约占单线最小半经的3.5%，导电率大约是铜线的62.9% 。
二、经济效益概述1.直流电阻率：铜包铝线的电阻率比纯铜线大，约为纯铜线的1.5倍，在直流电阻相同时，铜包铝线重量约为纯铜线的60%左右，但截面要大15%左右，总成本节约40%-50%，在线径、重量相等的情况下，其长度是铜线的2.5倍，所以在长途运输、施工和降低成本上有很大的优势而且能保证和纯铜线相同的电性能。
2.通过对铜包铝各项参数的计算和实际应用的跟踪检测，结合国内外行业资料的对比，进一步确认在与铜导体直流电阻相同的条件下：a.其导体与接线端子的热循环指标要比铜好，降低夹具松动现象b.其交流电阻、载流量要比铜好，从而线损也要低c.用冷压焊接法和电镀法，使接头和破损处理上工艺成熟d.接触电阻与铜相同e.其电阻率可以通过铜层厚度和导体截面来修正。
f.载流量比铝导体大3%。
3.交流电阻：交流电阻是电缆载流量的主要依据，根据集肤效应的原理，单根导线的表面要比中心电流要大，所以铜包铝的设计是合理的经济的。
影响交流电阻的指标有直流电阻、集肤效应和邻近效应。
在单根导线和绞合导体里，铜总是在最外面，保证了电阻的最小化，而铝没铜对集肤效应和邻近效应敏感，但铜包铝导体与铜导体相比会增加导体的截面，改善电缆的散热条件，增加散热面积，而铝的导热系数和铜相近，相比较成本和改善载流量，铜包铝指标要好的多。
铜包铝线作为编织屏蔽线的可行性分析0 引言铜包铝线兼备铜、铝两种金属的特性，具有导电性好、密度小、柔软性好、加工简易、单位成本低等优点；随着铜包铝线的“包覆焊接法”生产工艺Et趋成熟，铜包铝线替代纯铜线在国内电线电缆行业中正逐步得到了应用。
作为电力传输二次保护系统以及各类电器、仪表及自动装置之间控制、监控联锁回路及保护线路的连接线，主要采用编织屏蔽型电缆，其编织屏蔽层材料主要采用圆铜线以及镀锡圆铜线。
本文从经济和技术角度人手，验证并分析了铜包铝线替代圆铜线作为编织屏蔽型控制电缆屏蔽材料的可行性。
1 铜包铝线的特点及性能1.1 铜包铝线的特点(1)独特的复合性能。
铜包铝线兼具铜线良好的焊接性、导电性和铝线重量轻的优点；(2)好的延展性和可加工性。
可以进一步科学地深(细) 加工成铜包铝各种规格的裸线及镀锡线、漆包线；(3)明显的经济效益。
铜包铝线的密度仅为纯铜线的37％～40％，其长度是同等质量、同等直径的纯铜线的2．45～2．65倍，必将大大降低生产成本，最大降幅可达55％；(4)显着的社会效益。
节省大量稀缺的铜资源，减轻电缆重量，便于运输和施工，减轻工人劳动强度。
1.2 铜包铝线主要的性能铜包铝线执行标准为SJ／T 11223-2000《铜包铝线》，按铜层体积比和软硬状态的不同分为：10A——铜层体积比为10％的软态铜包铝线、10H——铜层体积比为10％的硬态铜包铝线、15A——铜层体积比为15％的软态铜包铝线、15H——铜层体积比为15％的硬态铜包铝线。
由于铜包铝线规格众多，而且要求性能指标也不相同，本文以常用直径为0．203 Inn为例，并与铜线作比较，列于表1。
从表1可以看出，编织屏蔽用铜包铝线的抗拉强度与铜线相近，远优于铝线的抗拉强度(≤96 MPa)。
在实际应用中大多采用机械性能更优的铜包铝镁合金线。
铜包铝镁合金线作为铜包铝新型材料，其芯线采用铝镁合金，强度相比普通铜包铝有大幅提升，达到240 MPa，解决了铜包铝线直径在0．5 mm以下时强度低、易断线等缺点，通过适当提高单丝规格还可以进一步弥补其机械性能的不足。
浅谈铜包铝电缆的特点及应用前景铜包铝电缆是一种以铝为导体，外包覆一层铜的电缆产品，它结合了铜和铝的优点，具有一些独特的特点和广阔的应用前景。
本文将就铜包铝电缆的特点及其应用前景进行浅谈。
一、铜包铝电缆的特点1.导电性能优异：铜包铝电缆的铜层能够提供优良的导电性能，而铝内芯则具备较高的物理强度和轻量化优势。
因此，铜包铝电缆既能满足输电需求，又能有效降低电网的重量，提高电网的传输能力。
2.良好的耐蚀性：由于外层覆盖了一层铜涂层，铜包铝电缆在环境中的耐蚀性更强。
特别是在潮湿、酸性或碱性环境中，铜包铝电缆能够有效抵御腐蚀、氧化等问题，提高电缆的使用寿命。
3.成本优势显著：相较于纯铜电缆，铜包铝电缆的制造成本要低得多。
铝资源相对丰富，价格相对低廉，而铜资源稀缺，价格相对较高。
采用铜包铝电缆可以有效降低材料成本，提高电网建设的经济效益。
4.良好的防火性能：铜包铝电缆的铝芯属于非可燃材料，具有良好的防火性能。
在遇到火灾等极端情况时，铜包铝电缆能够自我阻燃，起到保护线路和周围设备的作用，减少火灾事故对电网的损害。
二、铜包铝电缆的应用前景1.城市电力建设：随着城市化进程的不断加快，城市电力需求不断增长。
铜包铝电缆以其成本低、导电性好的特点，成为城市电力建设的重要选择。
它能够满足大规模供电的需求，同时又提高电网的传输能力和使用寿命，对城市电网的可靠性提供了有力支持。
2.新能源发电：在新能源领域，如太阳能、风能等电力发电方式中，铜包铝电缆的轻量化和优异导电性能非常适合用于输电线路的搭建。
它能够减少输电损耗，提高能源利用效率，为新能源发电的可持续发展提供了技术支持。
3.交通运输领域：铜包铝电缆的轻质化特点使其在交通运输领域应用广泛。
例如，在地铁、高铁等城市轨道交通系统中，铜包铝电缆能够减轻线缆的自重，提高电能输送效率，同时还能满足大电流的输送需求。
4.冶金行业：冶金行业对电力需求较大，而铜包铝电缆的优越性能使其在冶金行业有着广泛的应用。
