电阻的阻值大小——如何使用万用表测电阻

测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。

在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。

下面将介绍几种常见的测量电阻的方法。

1. 万用表测量法。

万用表是一种常用的电工仪器，它可以用来测量电阻。

在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。

2. 电桥测量法。

电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。

在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。

3. 伏安法测量法。

伏安法是一种通过测量电压和电流来计算电阻值的方法。

在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。

4. 数字电桥测量法。

数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。

在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。

5. 示波器测量法。

示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。

在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。

总结。

以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。

在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。

希望本文对大家有所帮助。

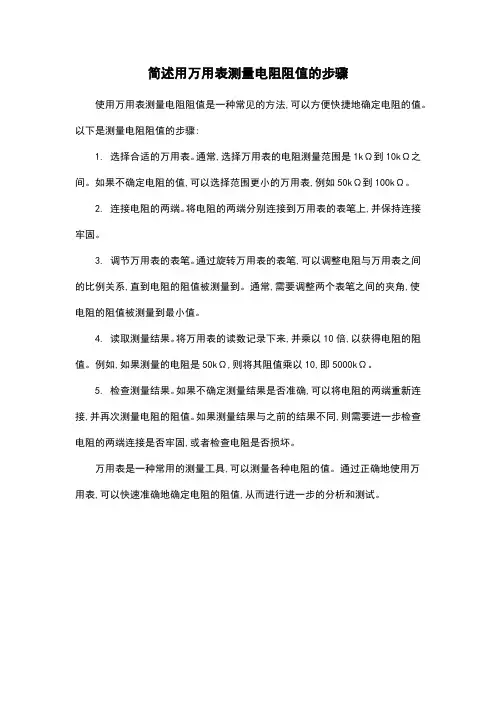

简述用万用表测量电阻阻值的步骤
使用万用表测量电阻阻值是一种常见的方法,可以方便快捷地确定电阻的值。

以下是测量电阻阻值的步骤:
1. 选择合适的万用表。

通常,选择万用表的电阻测量范围是1kΩ到10kΩ之间。

如果不确定电阻的值,可以选择范围更小的万用表,例如50kΩ到100kΩ。

2. 连接电阻的两端。

将电阻的两端分别连接到万用表的表笔上,并保持连接牢固。

3. 调节万用表的表笔。

通过旋转万用表的表笔,可以调整电阻与万用表之间的比例关系,直到电阻的阻值被测量到。

通常,需要调整两个表笔之间的夹角,使电阻的阻值被测量到最小值。

4. 读取测量结果。

将万用表的读数记录下来,并乘以10倍,以获得电阻的阻值。

例如,如果测量的电阻是50kΩ,则将其阻值乘以10,即5000kΩ。

5. 检查测量结果。

如果不确定测量结果是否准确,可以将电阻的两端重新连接,并再次测量电阻的阻值。

如果测量结果与之前的结果不同,则需要进一步检查电阻的两端连接是否牢固,或者检查电阻是否损坏。

万用表是一种常用的测量工具,可以测量各种电阻的值。

通过正确地使用万用表,可以快速准确地确定电阻的阻值,从而进行进一步的分析和测试。

五、练习使用多用电表(万用表)测电阻多用电表是常用的测量电压、电流、电阻的仪表。

它的问世给测量带来了很多方便。

熟悉表盘面上的刻度部分和调节部分的用途和功能，并能熟练操作(包括读数)。

弄清多用电表内部的电路结构。

会用多用电表测电阻，判断黑盒中电阻连接方式。

同时还要分析欧姆表测电阻产生的误差及其原因分析。

对多用电表的使用要亲自动手，经常实践才能熟练掌握，同时能熟练操作多用电表也是一种技能，是人的素质的一个组成部分。

【重要知识提示】1．实验目的了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。

每一测量项目有几个量程。

用途广泛，使用方便，但准确度稍低。

3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。

对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。

如果欧姆表长期不用，应取出表内的电池。

5．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。

(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。

(3)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。

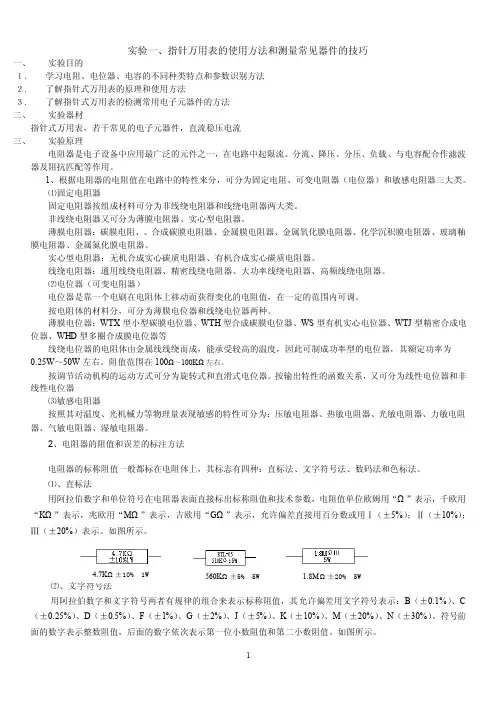

实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。

1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。

⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。

非线绕电阻器又可分为薄膜电阻器、实心型电阻器。

薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。

按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。

薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。

阻值范围在100Ω～100KΩ左右。

按调节活动机构的运动方式可分为旋转式和直滑式电位器。

按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

电阻的阻值⼤⼩——如何使⽤万⽤表测电阻电阻的阻值⼤⼩——如何使⽤万⽤表测电阻电阻是使⽤最多的电⼦元器件之⼀。

如果在⽣产或是维修时，有⼀个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的⽅法，怎么⽤万⽤表测电阻?只要使⽤万⽤表接触电阻的⼆端，就能快速的测试出它的阻值了，那具体的⽅法是怎么样的？万⽤表测电阻原理⼜是怎么样呢？怎么⽤万⽤表测电阻步骤：1、我们所使⽤的万⽤表，不管是在测电压还是电流，电阻，都是公⽤的⼀个表头。

在需要测量电阻时，我们⾸先要调到欧姆档。

⼀般有：×1，×10，×100，×1000⼏个挡位。

2、测量之前若是表的指针或是（数字万⽤表⼆表臂短路时读数不为零），就会使读数有零误差。

如果我们在测试前发现，没有归零，我们必须先把它调到零位，⽅法如下：1）万⽤万⽤万⽤万⽤电表有两只表笔，⼀只红表笔，⼀只⿊表笔，红表笔插⼊标有“＋”号的插孔中，⿊表笔插⼊标有“－”号的插孔中。

调整机械零位时，⾸先让两表笔断开，若表针不停在表盘左端的零位置，则应⽤螺丝⼑旋动表盘下⾯的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。

2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最⼤。

但是由于电池已经使⽤过，使得表笔短路时，指针⼀般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。

3、选择倍率利⽤万表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。

例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。

如果选⽤“×10”挡，则表盘读数扩⼤10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。

⼀般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。

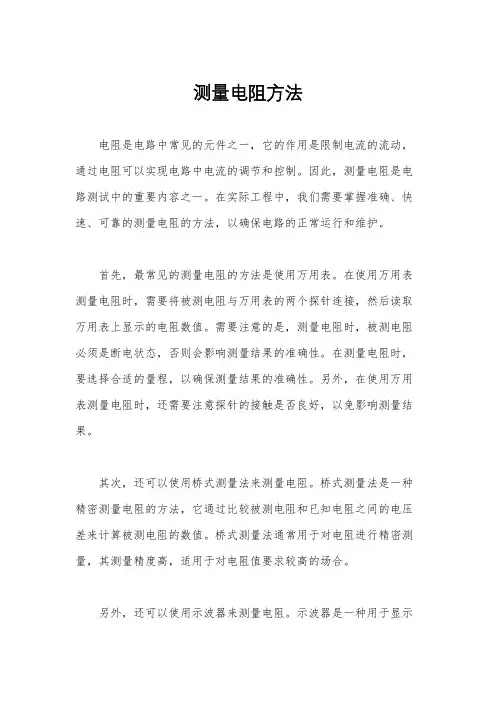

测量电阻方法
电阻是电路中常见的元件之一，它的作用是限制电流的流动，通过电阻可以实现电路中电流的调节和控制。

因此，测量电阻是电路测试中的重要内容之一。

在实际工程中，我们需要掌握准确、快速、可靠的测量电阻的方法，以确保电路的正常运行和维护。

首先，最常见的测量电阻的方法是使用万用表。

在使用万用表测量电阻时，需要将被测电阻与万用表的两个探针连接，然后读取万用表上显示的电阻数值。

需要注意的是，测量电阻时，被测电阻必须是断电状态，否则会影响测量结果的准确性。

在测量电阻时，要选择合适的量程，以确保测量结果的准确性。

另外，在使用万用表测量电阻时，还需要注意探针的接触是否良好，以免影响测量结果。

其次，还可以使用桥式测量法来测量电阻。

桥式测量法是一种精密测量电阻的方法，它通过比较被测电阻和已知电阻之间的电压差来计算被测电阻的数值。

桥式测量法通常用于对电阻进行精密测量，其测量精度高，适用于对电阻值要求较高的场合。

另外，还可以使用示波器来测量电阻。

示波器是一种用于显示
电压信号波形的仪器，通过示波器可以测量电路中的电压和电流信号。

在测量电阻时，可以将示波器连接到电路中，通过观察示波器
上显示的波形来判断电路中的电阻数值。

示波器测量电阻的方法简单、直观，适用于一些需要对电路中电阻进行快速测量的场合。

总之，测量电阻是电路测试中的重要内容，我们需要掌握多种
测量电阻的方法，以确保电路的正常运行和维护。

通过使用万用表、桥式测量法和示波器等工具，可以实现对电路中电阻的准确、快速、可靠的测量，为电路的调试和维护提供有力支持。

数字万用表测试阻值的原理数字万用表是一种常用的测试电路参数的工具，其中之一就是测试阻值。

那么，数字万用表是如何测试阻值的呢？下面将从基本原理、测量方法以及相关注意事项三个方面进行详细介绍。

1.基本原理：数字万用表测量电阻值的基本原理是利用欧姆定律，通过在待测电阻上加上一定的电压，同时将电流测量到的大小与所加电压之比来计算电阻值。

根据欧姆定律，电阻值R等于电压U与电流I之比，即R=U/I。

2.测量方法：（1）选择合适的测量档位：在数字万用表上一般有多个测量档位可供选择，根据所要测量电阻的范围大小选择合适的档位。

若电阻值未知，则先从大档位开始测量，若数值过大则逐渐减小测量档位，直到能够显示精确数值。

（2）连接测试电路：将被测电阻与数字万用表的两个测量引线分别连接到待测电路的两端，确保接触良好，避免接触不良造成测量误差。

（3）记录测量数值：启动数字万用表，等待一段时间使其稳定后，读取显示屏上的电阻数值，并进行记录。

需要注意的是，不同型号的数字万用表显示方式可能会有所不同，有些可能会显示阻值的单位，如欧姆（Ω）。

（4）计算实际电阻值：根据所测得的电压和电流值，应用欧姆定律计算出实际的电阻值。

当然，现代的数字万用表已经内置了计算功能，可直接显示实际电阻值，无需手动计算。

3.注意事项：（1）杜绝接触不良：测量前应确保被测电路的两端及测量引线的接触良好，尤其是插针与待测电路之间的连接必须牢固，以免引起测量误差。

（2）避免干扰：在数字万用表测试过程中，应尽量避免外界电磁场、电压干扰等对测量结果的影响，例如在测量电阻时远离强磁场、高频电磁辐射源等。

（3）选择合适的测量档位：根据待测电阻的范围，选择合适的测量档位可提高测量的精确度。

使用过小的档位可能导致溢出，而过大的档位可能导致测量值过小，影响准确性。

（4）观察显示值的稳定性：在进行测量时，注意观察显示屏上数值的稳定性。

若数值能够稳定在一个固定值附近，则可认为是较为准确的测量结果。

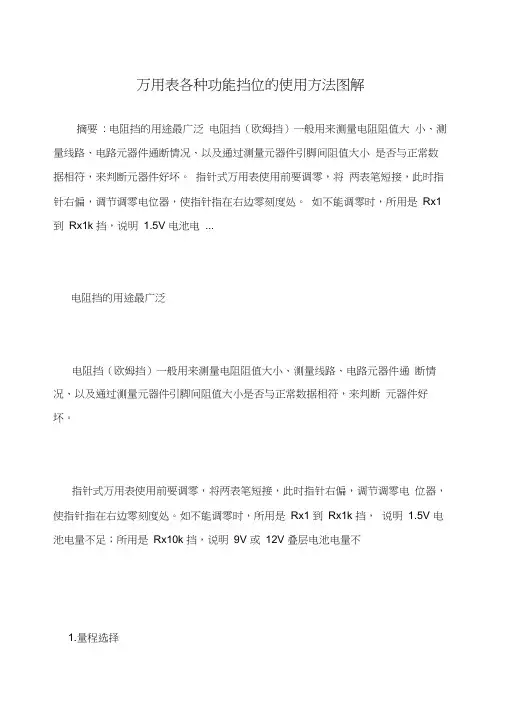

万用表各种功能挡位的使用方法图解摘要: 电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。

如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电...电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。

如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电量不足；所用是Rx10k 挡，说明9V 或12V 叠层电池电量不1.量程选择欧姆挡刻度盘标有Ω，右边为零，往左边数值增大，刻度成非线性排列，中间段显示较为准确。

每更换一次电阻挡量程后，必须进行调零，以确保测量准确度。

认出电阻阻值后选合适量程并调零，选合适量程的原则是使测量数值指针尽量靠刻度盘中间位置。

如电阻为10Ω，则选Rx1 挡，电阻为220Ω选Rx10 挡，电阻为 4.7k Ω，可选Rx100 挡，电阻为68kΩ可选Rx1k 或Rx10k 挡。

将表笔放在待测电阻两引脚上，读出电阻刻度盘（最上面一条刻度线）指针指示处的数值，然后乘上该档倍率，即为电阻的阻值。

若是使用数字式万用表，则被测元件阻值与该挡量程越接近，测量结果越准确。

如150Ω电阻，用Rx200 挡和Rx2k 挡都可以测量，但是200 挡准确位数要多，测量结果自然也准确些。

2.在路测量大多检修时需要先直接在电路板上测量电阻值。

因为在路测量会受到其他串联、并联元器件的影响，测量结果会有偏差，一般需要将表笔对调测两次，取测量阻值大的一次作参考阻值。

若测一个82kΩ电阻（见图1），测量显示结果小于标称值且相差不大，说明此电阻正常。

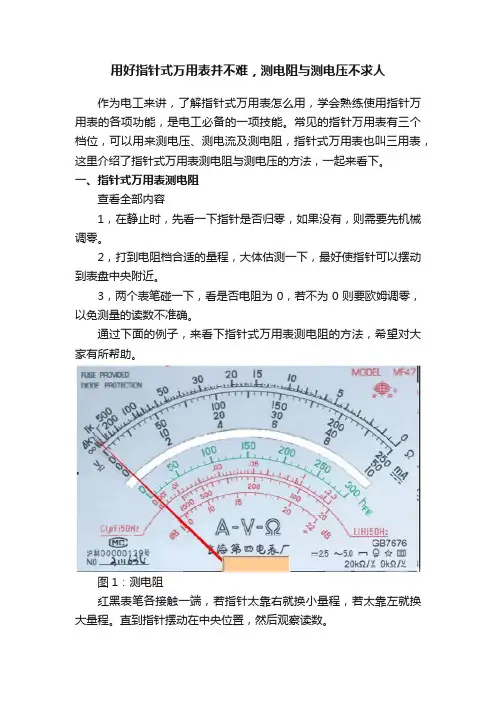

用好指针式万用表并不难，测电阻与测电压不求人作为电工来讲，了解指针式万用表怎么用，学会熟练使用指针万用表的各项功能，是电工必备的一项技能。

常见的指针万用表有三个档位，可以用来测电压、测电流及测电阻，指针式万用表也叫三用表，这里介绍了指针式万用表测电阻与测电压的方法，一起来看下。

一、指针式万用表测电阻查看全部内容1，在静止时，先看一下指针是否归零，如果没有，则需要先机械调零。

2，打到电阻档合适的量程，大体估测一下，最好使指针可以摆动到表盘中央附近。

3，两个表笔碰一下，看是否电阻为0，若不为0则要欧姆调零，以免测量的读数不准确。

通过下面的例子，来看下指针式万用表测电阻的方法，希望对大家有所帮助。

图1：测电阻红黑表笔各接触一端，若指针太靠右就换小量程，若太靠左就换大量程。

直到指针摆动在中央位置，然后观察读数。

图2：指针式万用表的表盘读数方法：所在刻度乘以所选的倍率。

如下图：图3：18刻度位置图4：900欧姆图5：230K欧姆二、用指针式万用表测电压图6：表盘图7：参考档位测电压和电流时，指针靠近满刻度时读数最准确，以上是位置对应的档位参考数值。

在用指针式万用表来测电压时，把两支表笔并到被测电路中，测电流把万用表串到被测线路中，电压电流读数比较简单。

比如测220伏的家用电，直接打到250V档，上面就有250V刻度直接读就可以了。

如果测1000V的电压，可以参考10V的那条刻度，刻度位置乘以100倍即可。

电流也是一样，有对应刻度条的看刻度条，没有的就用其他做参考。

注意事项：测电阻一定要断电，测电压电流一定估测，不要超过了量程，测直流电压时红正黑负莫接反，指针会反转。

通过以上的教程介绍，相信大家已掌握了指针式万用表的正确使用方法，在电工的日常工作中，用到指针万用表的地方很多，希望大家熟练掌握这方面的技能。
