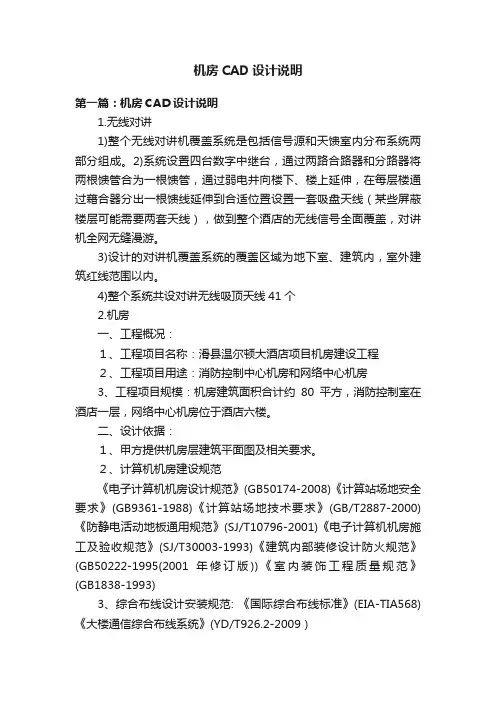

1.无线对讲
1)整个无线对讲机覆盖系统是包括信号源和天馈室内分布系统两部分组成。
2) 系统设置四台数字中继台，通过两路合路器和分路器将两根馈管合为一根馈管，通过弱电井向楼下、楼上延伸，在每层楼通过藉合器分出一根馈线延伸到合适位置设置一套吸盘天线（某些屏蔽楼层可能需要两套天线），做到整个酒店的无线信号全面覆盖，对讲机全网无缝漫游。
3) 设计的对讲机覆盖系统的覆盖区域为地下室、建筑内，室外建筑红线范围以内。
4)整个系统共设对讲无线吸顶天线41个
2.机房
一、工程概况：
１、工程项目名称：滑县温尔顿大酒店项目机房建设工程
２、工程项目用途：消防控制中心机房和网络中心机房
3、工程项目规模：机房建筑面积合计约80平方，消防控制室在酒店一层，网络中心机房位于酒店六楼。
二、设计依据：
１、甲方提供机房层建筑平面图及相关要求。
２、计算机机房建设规范
《电子计算机机房设计规范》(GB50174-2008)
《计算站场地安全要求》(GB9361-1988)
《计算站场地技术要求》(GB/T2887-2000)
《防静电活动地板通用规范》(SJ/T10796-2001)
《电子计算机机房施工及验收规范》(SJ/T30003-1993)
《建筑内部装修设计防火规范》(GB50222-1995(2001年修订版))
《室内装饰工程质量规范》(GB1838-1993)
3、综合布线设计安装规范:
《国际综合布线标准》(EIA-TIA568)
《大楼通信综合布线系统》(YD/T926.2-2009）
《综合布线系统工程设计规范》(GB50311-2007)
《智能建筑设计标准》（GB/T50314-2006）
《智能建筑工程质量验收规范》(GB50339-2003)
4、配电系统建设规范
《民用建筑电气设计规范》（JGJ16-2008）
《供配电系统设计规范》（GB50052-2009）
《电气装置安装工程电缆线路施工验收规范》(GB50168-2006)
5、防雷接地/静电屏蔽建设设计规范
《建筑物防雷设计规范》（GB50057-2010）
《建筑物电子信息系统防雷技术规范》（GB50343-2004）
三、设计范围：
1、网络中心机房装修工程设计:包括吊顶、墙面装修、踢脚线、地面、承重架及坡道的设计。
2、网络中心机房供配电系统的设计：精密空调供电，电源插座，照明与应急照明，电缆管路的设计。
3、网络中心机房环境监控系统的设计：精密空调监测，温湿度的监测，消防系统，漏水系统,门禁系统和视频监控系统。
4、网络中心机房防雷接地系统的设计：防雷系统，接地系统的设计
5、网络中心机房消防系统的设计：七氟丙烷气体灭火控制系统和气体灭火电气控制系统的设计。
6、消防控制中心机房供配电系统的设计：多联机空调的供电。
7、消防控制中心机房环境监控系统的设计：多联机空调监测，温湿度监测,消防系统，漏水系统,门禁系统和视频监控系统。
8、消防控制中心机房防雷接地系统的设计：防雷系统，接地系统的设计
9、消防控制中心机房安防系统的设计：监控系统和门禁系统的设计

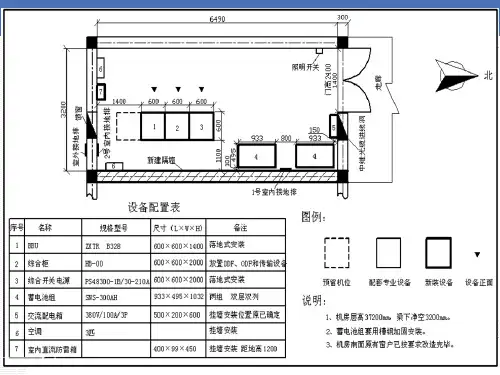

四、设计方案：

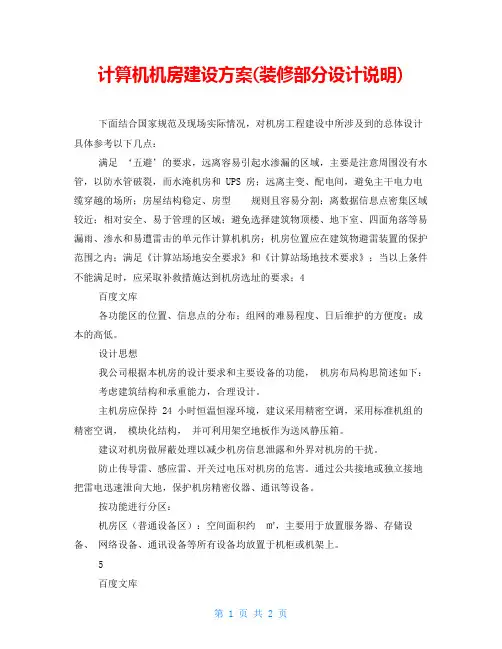

1、计算机弱电机房装修工程设计
机房装修以整洁、明快为主，便于管理。
吊顶：整个机房全部采用600*600mm铝合金0.7mm厚微孔格栅板，其吊顶板表面应平整，不得起尘、变色和腐蚀，内表面应做防尘处理。
地面：整个机房地面找平装修厚度及砂浆配合比按20mm厚1:3水泥砂浆。采用600*600*30mm防静电活动地板，采用地板钢支架腿支撑。机柜前方宜安装通风地板，便于机柜内设备散热，其地板表面应清洁、无灰尘、无划痕、无涂层脱落、边条无破损，地板下面应做防尘处理。地板铺设后做好防静电接地。
墙面：整个机房全部墙面做防尘处理，采用两层墙面抹灰，底层采用大白粉腻子满刮腻子三道,面层厚采用白色乳胶漆刷三遍。
踢脚线：机房全部采用不锈钢踢脚线，采用双层材料装修，基础层采用石膏的复合材料，面层采用0.8mm厚304不锈钢踢脚线，踢脚线高度均为100mm。
坡道：在机房入口处设置坡道
2、接地系统设计
防静电接地：接地连接干线采用截面积为35mm2绝缘铜线从配电柜各汇流母排连接到接地装置相应各点上，接入大地前与其它地线绝缘；地板下采用0.3*30mm 铜箔敷设静电泄流铜箔网，采用3*30mm的铜排铺设等电位铜网、机柜柜体采用6mm2导线相连接达到安全、防静电及一定的屏蔽的效果。
3、机房环境监控系统设计
建设机房环境监控系统的目的是要监测机房内部主要设备的运行情况以及机房的内部工作环境，提高管理人员的事故处理能力和应变速度，使设备工作在安全的环境之下，并可通过各种报警手段把事故隐患消灭于萌芽之中，实现机房维护和管理的无人值守。
机房环境监控系统主要由远程用户计算机，监控主机，计算机网络，智能模块，多设备驱动卡及智能设备等部分组成。对整个机房的供配电系统，空调系统，温湿度，加湿漏水，门禁系统等情况进行集中自动监控。系统采用TCP/IP传输网络。
4、机房弱电系统设计
本方案中为避免强电信号对弱电信号的干扰，建议强电下走线、弱电上走线的组合方式，使强电的安全性得到保障。所有线槽均架空离地面3公分以上以防止水害。因机房安全要求较高，不相关人员不得随意进入机房，以免发生意外。门禁能有效控制进入机房的人员，保证设备安全可靠地运行。
在机房内设置摄像头，下班后能让值班人员（保安）随时观察机房动态，以免发生不测。该系统语大楼监控系统为一个整体，集中管理。
5、机房消防系统设计
机房层均设火灾报警系统，采用烟，温感探头，主机设在该楼值班室
根据规范要求，机房内需气体灭火装置，一旦发生火灾确认可自动（手动）启动灭火装置灭火
6、机房供配电系统设计
供电系统是一级负荷，要求供配电系统具有较高的可靠性.本方案机房用电电源线缆有建设单位提供并引入机房电源设备辅助区内预留足够的接线长度。
配电系统设计：采用三相五相制，接地系统采用TN-S方式，零线和地线分开设置。
市电照明及应急照明设计：机房区采用600*3三管金属格栅灯，灯具电源线均采用三线（相线，地线，保护线）穿金属管敷设，拐弯处和分线处分别设计金属连接盒，连接盒到灯具之间用金属软管连接.市电照明电源控制由市电配电柜中市电电源空开直接引线至各个区域的照明控制开关。应急灯电源采取将少部分由UPS供电，所有金属线槽和电线管均要可靠接地。
7、机房新风空调系统的设计
机房采用精密空调，保持机房内恒温，恒湿要求，提高设备的使用寿命以及设备运行的可靠性，地板下增设漏水检测系统
8、以上说明详见设计图纸，未尽事宜现场定。
