电动自行车生产工艺流程图

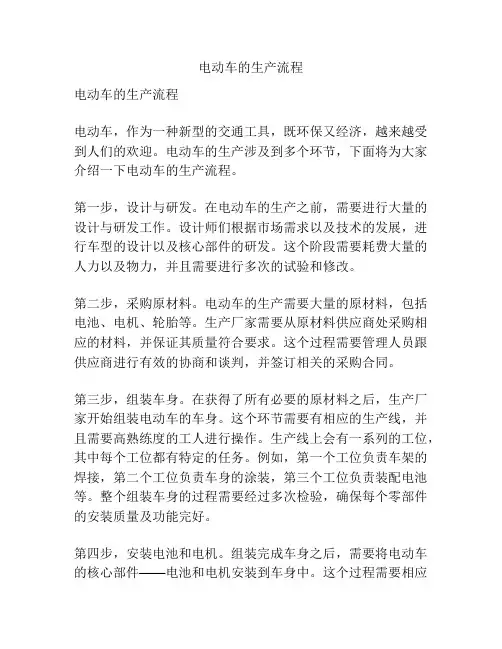

电动车的生产流程电动车的生产流程电动车，作为一种新型的交通工具，既环保又经济，越来越受到人们的欢迎。

电动车的生产涉及到多个环节，下面将为大家介绍一下电动车的生产流程。

第一步，设计与研发。

在电动车的生产之前，需要进行大量的设计与研发工作。

设计师们根据市场需求以及技术的发展，进行车型的设计以及核心部件的研发。

这个阶段需要耗费大量的人力以及物力，并且需要进行多次的试验和修改。

第二步，采购原材料。

电动车的生产需要大量的原材料，包括电池、电机、轮胎等。

生产厂家需要从原材料供应商处采购相应的材料，并保证其质量符合要求。

这个过程需要管理人员跟供应商进行有效的协商和谈判，并签订相关的采购合同。

第三步，组装车身。

在获得了所有必要的原材料之后，生产厂家开始组装电动车的车身。

这个环节需要有相应的生产线，并且需要高熟练度的工人进行操作。

生产线上会有一系列的工位，其中每个工位都有特定的任务。

例如，第一个工位负责车架的焊接，第二个工位负责车身的涂装，第三个工位负责装配电池等。

整个组装车身的过程需要经过多次检验，确保每个零部件的安装质量及功能完好。

第四步，安装电池和电机。

组装完成车身之后，需要将电动车的核心部件——电池和电机安装到车身中。

这个过程需要相应的配备专业技术的工人进行操作，确保安装的质量和稳定性。

安装电池和电机之后，还需要进行测试，确保它们的工作正常。

第五步，装配其他配件。

在电动车的生产中，还需要安装其他一些配件，例如车灯、喇叭、后视镜等。

这个过程相对较简单，但也需要工人仔细操作，并确保各配件安装位置正确，功能正常。

第六步，质量检验。

在整个生产流程中，质量检验是必不可少的环节。

质量检验员需要对已经装配好的电动车进行全面的检查，主要是检查车身的质量、电池和电机的工作状态等。

只有通过了质量检验的电动车才能够出厂。

第七步，包装与发货。

经过质量检验合格的电动车需要进行包装，并进行相应的标志和标签。

随后，根据订单要求，电动车被发往客户。

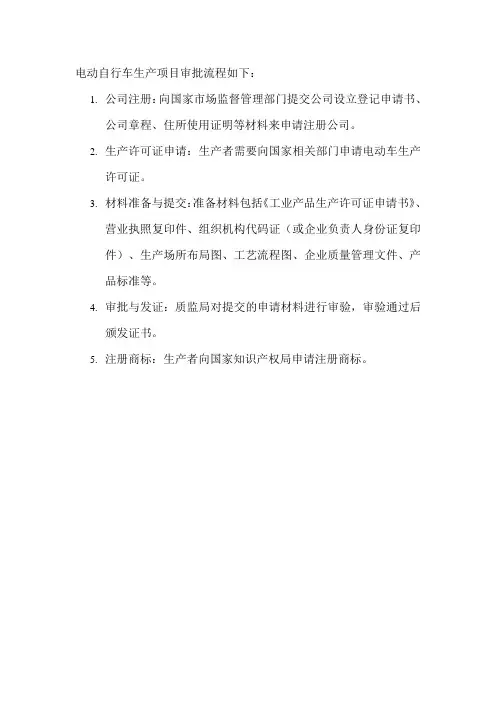

电动自行车生产项目审批流程如下：
1.公司注册：向国家市场监督管理部门提交公司设立登记申请书、
公司章程、住所使用证明等材料来申请注册公司。

2.生产许可证申请：生产者需要向国家相关部门申请电动车生产
许可证。

3.材料准备与提交：准备材料包括《工业产品生产许可证申请书》、
营业执照复印件、组织机构代码证（或企业负责人身份证复印
件）、生产场所布局图、工艺流程图、企业质量管理文件、产
品标准等。

4.审批与发证：质监局对提交的申请材料进行审验，审验通过后
颁发证书。

5.注册商标：生产者向国家知识产权局申请注册商标。

电动自行车工作原理电动自行车是具有电力驱动、脚踏驱动、电力和脚踏并用等功效的绿色环保交通工具。

电动自行车的原理和结构都不复杂，可以认为是在自行车的基础上加一套电机驱动机构组成(见图 1-1)。

蓄电池经过一个控制器给一个电机送电，电机放在后车轮中，电机的旋转带动自行车的行进。

电动自行车的控制器连接一个调速手柄，在脚踏中轴上装有助力传感器，转动调速手柄可以让控制器检测到不同的电压值，控制器根据电压值大小，模拟调节输送给电机电压的高低，从而控制了电机的转速。

图 1－1电动自行车控制方框图控制器无刷电机控制的方法是根据电机的位置反馈信号，控制电机三相驱动上下臂MOS管的导通和截止，从而实现电子换向。

如下图所示，电机为三角形连接，三相驱动上下臂各MOS管导通顺序组合为:V1-V2，V2-V3, V3-V4，V5-V4，V5-V6，V1-V6。

图 1-2驱动电路2 系统方框图电动自行车采用SPMC65P2404A作为主控MCU。

MCU主要任务是进行调速电压检测，电池电压检测，电流检测，过流中断检测，3路霍尔位置信号检测，1路霍尔位置信号中断检测，刹车信号检测，1：1助力检测，温度检测，故障显示输出，PWM控制电机转速输出，6路电机驱动输出，系统方框图如下：图 2-1系统方框图3 控制器电气规格★型式：直流无刷★额定功率：240W★额定电压：36V ★额定转速：210R/MIN★额定扭矩：8.5N.M ★欠压保护：31.5 ± 0.5V★过流保护：15 ± 1A4 控制器功能介绍★1：1助力；★刹车断电，刹车灯供电；★自动巡航；★欠压保护（31.5V ± 0.5 ）；★电子刹车；★休眠省电功能。

★过流保护（限流为15A ± 1 ）；★堵转断流（倒转，转把复位，重电源，自动复位）；4.1 1：1助力1:1助力，是指在没有旋转调速车把，电动车电池打开时，电动车会根据骑行者的骑行速度提供1:1助力。

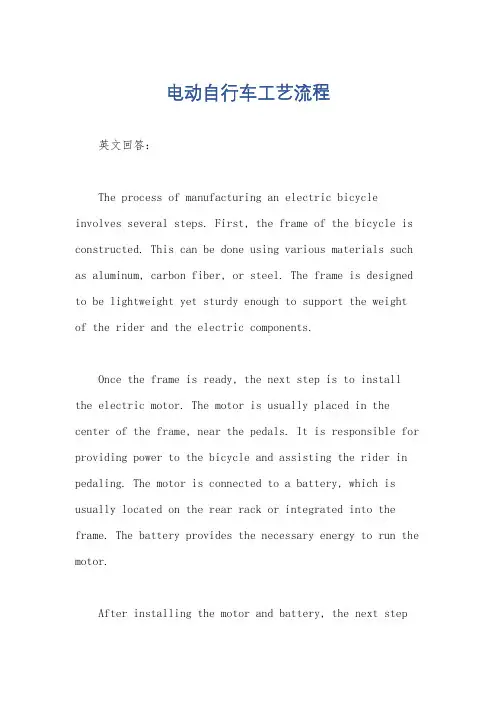

电动自行车工艺流程英文回答：The process of manufacturing an electric bicycle involves several steps. First, the frame of the bicycle is constructed. This can be done using various materials such as aluminum, carbon fiber, or steel. The frame is designed to be lightweight yet sturdy enough to support the weight of the rider and the electric components.Once the frame is ready, the next step is to install the electric motor. The motor is usually placed in the center of the frame, near the pedals. It is responsible for providing power to the bicycle and assisting the rider in pedaling. The motor is connected to a battery, which is usually located on the rear rack or integrated into the frame. The battery provides the necessary energy to run the motor.After installing the motor and battery, the next stepis to add the control system. This includes the throttle, which allows the rider to control the speed of the bicycle, and the display, which shows important information such as battery level and speed. The control system is usually mounted on the handlebars for easy access.Once the electric components are in place, the next step is to install the braking system. This includes the brake levers, cables, and calipers. The braking system is crucial for the safety of the rider, as it allows them to slow down and stop the bicycle when needed.After the braking system is installed, the final step is to add the accessories and finishing touches. This may include adding lights, fenders, a rear rack, and a bell. These accessories enhance the functionality and appearance of the electric bicycle.中文回答：制造一辆电动自行车的过程涉及几个步骤。

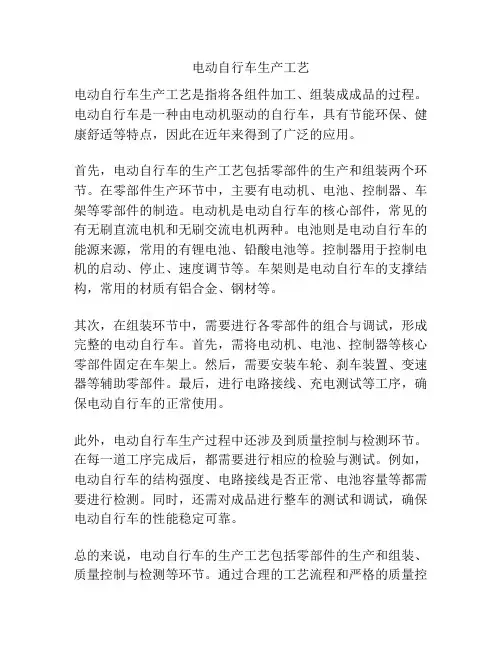

电动自行车生产工艺
电动自行车生产工艺是指将各组件加工、组装成成品的过程。

电动自行车是一种由电动机驱动的自行车，具有节能环保、健康舒适等特点，因此在近年来得到了广泛的应用。

首先，电动自行车的生产工艺包括零部件的生产和组装两个环节。

在零部件生产环节中，主要有电动机、电池、控制器、车架等零部件的制造。

电动机是电动自行车的核心部件，常见的有无刷直流电机和无刷交流电机两种。

电池则是电动自行车的能源来源，常用的有锂电池、铅酸电池等。

控制器用于控制电机的启动、停止、速度调节等。

车架则是电动自行车的支撑结构，常用的材质有铝合金、钢材等。

其次，在组装环节中，需要进行各零部件的组合与调试，形成完整的电动自行车。

首先，需将电动机、电池、控制器等核心零部件固定在车架上。

然后，需要安装车轮、刹车装置、变速器等辅助零部件。

最后，进行电路接线、充电测试等工序，确保电动自行车的正常使用。

此外，电动自行车生产过程中还涉及到质量控制与检测环节。

在每一道工序完成后，都需要进行相应的检验与测试。

例如，电动自行车的结构强度、电路接线是否正常、电池容量等都需要进行检测。

同时，还需对成品进行整车的测试和调试，确保电动自行车的性能稳定可靠。

总的来说，电动自行车的生产工艺包括零部件的生产和组装、质量控制与检测等环节。

通过合理的工艺流程和严格的质量控
制，能够生产出性能稳定、质量可靠的电动自行车产品。

对于电动自行车生产企业来说，不断改进工艺、提高生产效率和质量水平，能够更好地满足市场需求，提升竞争力。

电动自行车工作原理与图解-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIE-bike电动自行车工作原理电动自行车是具有电力驱动、脚踏驱动、电力和脚踏并用等功效的绿色环保交通工具。

电动自行车的原理和结构都不复杂，可以认为是在自行车的基础上加一套电机驱动机构组成(见图 1-1)。

蓄电池经过一个控制器给一个电机送电，电机放在后车轮中，电机的旋转带动自行车的行进。

电动自行车的控制器连接一个调速手柄，在脚踏中轴上装有助力传感器，转动调速手柄可以让控制器检测到不同的电压值，控制器根据电压值大小，模拟调节输送给电机电压的高低，从而控制了电机的转速。

图 1－1电动自行车控制方框图控制器无刷电机控制的方法是根据电机的位置反馈信号，控制电机三相驱动上下臂MOS管的导通和截止，从而实现电子换向。

如下图所示，电机为三角形连接，三相驱动上下臂各MOS管导通顺序组合为:V1-V2，V2-V3, V3-V4，V5-V4，V5-V6，V1-V6。

图 1-2驱动电路2 系统方框图电动自行车采用SPMC65P2404A作为主控MCU。

MCU主要任务是进行调速电压检测，电池电压检测，电流检测，过流中断检测，3路霍尔位置信号检测，1路霍尔位置信号中断检测，刹车信号检测，1：1助力检测，温度检测，故障显示输出，PWM控制电机转速输出，6路电机驱动输出，系统方框图如下：图 2-1系统方框图3 控制器电气规格★型式：直流无刷★额定功率：240W★额定电压：36V ★额定转速：210R/MIN★额定扭矩：8.5N.M ★欠压保护：31.5 ± 0.5V★过流保护：15 ± 1A4 控制器功能介绍★1：1助力；★刹车断电，刹车灯供电；★自动巡航；★欠压保护（ 31.5V ± 0.5 ）；★电子刹车；★休眠省电功能。

★过流保护（限流为15A ± 1 ）；★堵转断流（倒转，转把复位，重电源，自动复位）；4.1 1：1助力1:1助力，是指在没有旋转调速车把，电动车电池打开时，电动车会根据骑行者的骑行速度提供1:1助力。

控制器生产流程图图2-3 生产流程图生产流程分析第一节插件、插线在插件工序中的关键问题是前面讲到的电子元器件的识别以及整体的协调性。

在该工序中作业员一方面要区分各种元器件，以免混淆，另一方面要注意有极性元器件的极性，避免插错。

现在大量的元器件都采用贴片机生产，只有少数需要直插，大大减少了插件作业人员的工作量。

其次，在插线工位上需要作业员仔细参照插线图，观察线序，避免将线插错。

一、自动流水线的工作流程插件、插线的工作流程如下：1、参照特制产品投产数量跟踪单，及材料单核对产品型号、数量、材料是否正确；2、插件；3、插线；4、喷助焊剂；5、焊接；6、切脚；7、填写跟踪单，并做好记录。

二、插件、插线方法1、按照工艺要求对各个工位进行的分工，相应作业员按照要求顺序将相应元器件插在PCB板上相应的位置，插件时要求双手同时作业。

2、插线作业按照先插大线，而后插小线的原则，参照插线图，按照图示位置将相应颜色的线束插在PCB板上相应位置。

3、双手作业。

三、自动流水线注意事项1、操作过程中应尽量避免元器件散落在地上，一经发现，应及时拾起，辨认后放入相应的料盒内；2、工作台上顶部禁止放置与工作无关的物品；3、必须佩戴防静电腕带，防静电腕带必须接地。

第二节补焊补焊是衔接前后道工序的关键工位，补焊主要是检验和修补焊接、切脚工序的质量缺陷，补焊的质量直接关系到检验的下线率以及检验的难易程度。

补焊所使用的工具主要是电烙铁、偏口钳、铜刷、镊子以及焊锡丝等，下面主要介绍其中几种：1、电烙铁电烙铁是补焊工序中的一个重要工具，常用的电烙铁分类按照其功率来分有60W，45W，40W，35W，30W等，我们常用的一般为40W的电烙铁。

电烙铁的使用方法及注意事项如下：（1）如何使用电烙铁a、握笔式拿电烙铁；b、电烙铁尖部应与PCB板成30度—45度角；c、烙铁头锥体部分的1/3处先与补焊的作业点接触，再适量加入焊锡，直至焊接点牢固、饱满且光滑为止。

电动车组装的生产流程电动车作为新能源交通工具的典型代表，正逐渐取代传统燃油车成为人们出行的首选。

而要生产一辆电动车，就需要经历一系列繁琐的组装流程。

下面就让我们来详细了解一下电动车的生产流程。

电动车的组装流程可以大致分为以下几个步骤：1. 零部件准备：首先需要准备各种组装电动车所需的零部件。

这包括电机、控制器、电池、车架等。

在这个阶段，还需要对每个零部件进行质量检查，确保零部件的正常工作。

2. 车架组装：车架是电动车的骨架，也是整车的重要组成部分。

在车架组装过程中，工人需要根据设计图纸的要求，将车架的各个零部件进行组装。

同时，还需要注意车架的稳固性和强度，以确保整车的安全性。

3. 电机安装：电机是电动车的动力源，负责驱动车辆前进。

在电机安装过程中，需要将电机安装在车架中，在安装过程中，还需要注意电机与车架的连接方式和安装位置，以确保电机正常工作。

4. 电池安装：电池是电动车的能量存储装置，负责为电机提供电能。

在电池安装过程中，需要将电池放置在车架中的电池箱中，并与车架进行固定连接。

此外，还需要连接电池和电机之间的电线，以建立电路。

5. 控制器安装：控制器是电动车的大脑，负责控制电机的工作状态。

在控制器安装过程中，需要将控制器安装在车架中，并与电机、电池等零部件进行连接。

同时，还需要进行控制器程序的设置和测试，以确保控制器的正常工作。

6. 辅助组件安装：辅助组件包括刹车系统、车灯、转向系统等。

在辅助组件安装过程中，需要将这些组件安装在车架中，并与电路进行连接。

在安装过程中，还需要对这些组件进行调试和测试，以确保其正常工作。

7. 车身组装：车身组装是将各个组件进行综合安装的过程。

在车身组装过程中，需要将车架与辅助组件进行连接，同时还需要对车身进行涂漆和喷涂，以提高车身的美观性和耐久性。

8. 测试和调试：在组装完成后，还需要对电动车进行全面的测试和调试。

这包括对电动车的性能、安全性和可靠性进行检测，以确保电动车的正常工作。
