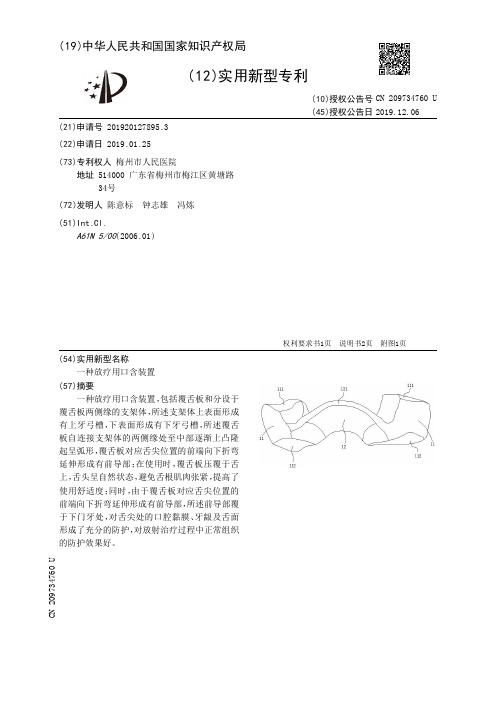

【CN209848162U】头颈部肿瘤放射治疗口腔口含器【专利】

专利名称：一种口腔放疗用口含器支架及制作方法
专利类型：发明专利
发明人：张玉,孙迪,胡洪涛,陈林,白彦灵,郝春成,钟振彬,云惟康
申请号：CN201810694159.6
申请日：20180629
公开号：CN109125950A
公开日：
20190104
专利内容由知识产权出版社提供
摘要：本发明公开了一种口腔放疗用口含器支架及制作方法，它涉及头颈部肿瘤放射治疗技术领域；骨架的中间设有隔板，隔板的外表面设有颗粒含于舌上，让舌感知隔板的存在及位置，骨架的前端设置突出于口外的凸体，凸体为不规则形状与头网或头颈肩网连接，使得口腔与口含器、口含器与模具均相对固定，医用咬胶对称的安装在骨架上，医用咬胶由医用加聚型硅胶印模构成；咬合部位为患者的磨牙和部分切牙；通过对患者口腔内采集数据硅橡胶印模、灌注，在原始模型上制作蜡型模拟产品模型；模拟产品模型完成后通过3D扫描仪扫描数据，最后3D打印机打印完成最终产品；本发明有助于减少危及器官的受照剂量、提高靶区剂量，且有外部与头网或头颈网相固定，助于提高放疗摆位精确性。

申请人：哈尔滨医科大学
地址：161000 黑龙江省哈尔滨市南岗区保健路157号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920843137.1(22)申请日 2019.06.05(73)专利权人 李洁地址 710000 陕西省西安市莲湖区崇新里9号南楼2门26号(72)发明人 李洁　(74)专利代理机构 西安东灵通专利代理事务所(普通合伙) 61242代理人 朱玲(51)Int.Cl.A61N 5/10(2006.01)(54)实用新型名称一种口腔放疗用口含器(57)摘要本实用新型提供了一种口腔放疗用口含器，包括口腔支架，口腔支架包括压舌板和位于压舌板两侧的支撑组件，支撑组件包括中间的支撑柱，支撑柱的两端分别固定设置上咬合槽和下咬合槽，支撑柱包括软硅胶外壳，软硅胶外壳内设置压簧组，压簧组的两端分别于上咬合槽和下咬合槽的端面固定连接；压簧组的侧面呈梯形；压舌板的两侧与下咬合槽的内侧边缘固定连接，压舌板的外表面包覆硅橡胶，且硅橡胶的一端固定设置手柄。

本实用新型的口含器使患者在口腔支撑的过程中能够微小幅度的活动上下颌关节，缓解不适，同时也利于患者下颌关节的锻炼，操作简便，清洁卫生，实用性强，能适应不同患者口腔治疗的需求。

权利要求书1页 说明书3页 附图1页CN 210409262 U 2020.04.28C N 210409262U1.一种口腔放疗用口含器，其特征在于：包括口腔支架，所述口腔支架包括压舌板和位于压舌板两侧的支撑组件，所述支撑组件包括中间的支撑柱，支撑柱的两端分别固定设置上咬合槽和下咬合槽，所述支撑柱包括软硅胶外壳，所述软硅胶外壳内设置压簧组，压簧组的两端分别于上咬合槽和下咬合槽的端面固定连接；所述压簧组的侧面呈梯形，使所述支撑柱的侧面也呈梯形；所述压舌板的两侧与下咬合槽的内侧边缘固定连接，压舌板的外表面包覆硅橡胶，且硅橡胶的一端固定设置手柄。

2.根据权利要求1所述的一种口腔放疗用口含器，其特征在于：还包括上颌板，所述上颌板呈拱形，与人体上颌内壁相贴合，两端分别与所述上咬合槽的内侧边缘固定连接，且所述上颌板的外壁包覆硅橡胶。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710352943.4(22)申请日 2017.05.18(71)申请人 胡漫地址 250117 山东省济南市槐荫区济兖路440号(72)发明人 胡漫　(74)专利代理机构 济南圣达知识产权代理有限公司 37221代理人 张勇(51)Int.Cl.A61N 5/10(2006.01)(54)发明名称一种适用于头颈部肿瘤放疗的口含器的制作方法及口含器(57)摘要本发明公开了一种适用于头颈部肿瘤放疗的口含器的制作方法及口含器，它解决了现有技术中口含器无统一的标准、无法满足精准放疗的需要的问题，外部结构与患者口腔内部构造十分吻合，提高了头颈部肿瘤放射治疗固定口腔和舌的精确性，有利于进一步降低口腔黏膜和舌的放射剂量，提高放疗疗效；其技术方案为：包括以下步骤：检查患者口腔；截取与患者口腔长度相同的杆件，使之成为口腔支撑压舌模型；大孔径CT定位与扫描；在计算机上三维重建口含器模型；用3D打印机打印口含器模型。

权利要求书1页 说明书4页 附图1页CN 108939315 A 2018.12.07C N 108939315A1.一种适用于头颈部肿瘤放疗的口含器的制作方法，其特征在于，包括以下步骤：(1)检查患者口腔；(2)截取与患者口腔长度相同的杆件，使之成为口腔支撑压舌模型；(3)大孔径CT定位与扫描；(4)在计算机上三维重建口含器模型，去除口腔支撑压舌模型空间；(5)用3D打印机打印口含器模型。

2.根据权利要求1所述的一种适用于头颈部肿瘤放疗的口含器的制作方法，其特征在于，所述的步骤(2)中，所述的杆件为一次性注射器的外套；所述的口腔支撑压舌模型具体形成方法为：首先根据患者口腔的形状，选择一次性注射器；然后令患者张口、舌尖顶住下齿，将注射器芯杆上的胶塞部放在患者舌根部，将舌充分下压，牙齿咬芯杆并出现咬痕；最后按照胶塞顶端边缘至齿痕的长度截取注射器的外套。

专利名称：放疗个体化口含器
专利类型：实用新型专利
发明人：冯振兴,王平,王佩国,郑健申请号：CN201220396855.7申请日：20120803
公开号：CN202822511U
公开日：
20130327
专利内容由知识产权出版社提供
摘要：本实用新型是一种头颈部肿瘤放疗个体化口含器。

本放疗个体化口含器主要包括固定部分、口腔支架及压舌板。

固定部分中上下牙弓固定槽通过口腔支架与压舌板连接。

上下牙槽均设有牙压迹，可保证上下颌位置的重复性。

口腔支架起到分离上下颌及支撑作用，使危及器官固定在高剂量区以外，减少其受照剂量以减少不良反应。

压舌板上的舌压迹可将舌固定于口底并保证舌位置的重复性。

固定部分及口腔支架与口腔黏膜紧密接触，将整个口腔封闭，同时舌压迹与舌面紧密接触，防止口腔及舌肿瘤直接与空气接触，避免剂量建成效应造成的肿瘤表面低剂量区的形成，提高肿瘤表面剂量。

申请人：天津医科大学附属肿瘤医院
地址：300060 天津市河西区体院北环湖西路(近宾水道)天津医科大学附属肿瘤医院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种放疗口含器专利类型：实用新型专利
发明人：罗展雄
申请号：CN201920283647.8申请日：20190306
公开号：CN209848154U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种放疗口含器，属于医疗设备技术领域，其包括上牙套和下牙套，上牙套和下牙套均由透明的软塑料材料制成，其两者均呈长条的U型槽结构，且其两者U型槽的槽口处均设有低温热塑板，低温热塑板平行于其所在槽口的所在面，低温热塑板与其所在槽口的边沿固定连接；上牙套和下牙套在其上的低温热塑板加热变软后分别套在上牙齿和下牙齿处，上牙套和下牙套的低温热塑板分别随上牙齿和下牙齿伸入U型槽内，并在冷却后定型形成牙槽；上牙套和下牙套之间设有支撑柱，支撑柱上设有用于压住舌头的压舌板。

该放疗口含器不仅能实现患者保持嘴巴张开，舌头固定的状态，而且能实现使用口含器的重复性高，避免口腔黏膜和舌的放射性损伤。

申请人：柳州市人民医院
地址：545006 广西壮族自治区柳州市城中区文昌路8号
国籍：CN
代理机构：南宁新途专利代理事务所(普通合伙)
代理人：方明
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201520301096.5(22)申请日 2015.05.11A61N 5/00(2006.01)(73)专利权人芜湖市第二人民医院地址241000 安徽省芜湖市镜湖区九华中路263号第二人民医院(72)发明人张浩(74)专利代理机构芜湖安汇知识产权代理有限公司 34107代理人张永生(54)实用新型名称一种适用于放疗的口含器(57)摘要本实用新型公开了一种适用于放疗的口含器，包括用于卡在下牙齿上的下卡套和用于卡在上牙齿上的上卡套，所述下卡套和上卡套之间设有支撑柱，所述下卡套上设有用于压住舌头的压舌板。

本口含器方便患者咬合，能有效固定患者的舌头，起到在放疗过程中体位可重复一致，可以充分地暴漏受照组织，从而提高放疗效果，降低正常组织受照剂量，减少放疗副反应。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 204709653 U (45)授权公告日2015.10.21C N 204709653U1.一种适用于放疗的口含器，其特征在于：包括用于卡在下牙齿上的下卡套和用于卡在上牙齿上的上卡套，所述下卡套和上卡套之间设有支撑柱，所述下卡套上设有用于压住舌头的压舌板。

2.如权利要求1所述适用于放疗的口含器，其特征在于：所述下卡套和上卡套上均设有用于卡在牙齿上的牙槽。

3.如权利要求1所述适用于放疗的口含器，其特征在于：所述支撑柱上端设在上卡套下部，下卡套上设有用于定位支撑柱下端的定位槽。

4.如权利要求1所述适用于放疗的口含器，其特征在于：所述支撑柱为可高度调节的圆柱体。

5.如权利要求1所述适用于放疗的口含器，其特征在于：所述上卡套和下卡套均是中间位置的硬度大于两端位置的硬度。

6.如权利要求1所述适用于放疗的口含器，其特征在于：所述支撑柱包括第一支撑柱和第二支撑柱两段，第一支撑柱和第二支撑柱之间通过螺纹配合。

专利名称：一种放射治疗口含器专利类型：实用新型专利
发明人：刘欣敏,倪凤明,吴杰,高岚申请号：CN201520415844.2申请日：20150616
公开号：CN204723605U
公开日：
20151028
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种放射治疗口含器，本体为平面椭圆形长板，长板前端设有纵切半圆柱体，半圆柱体上等分有数条刻度线。

本体的材质为碳纤维。

本体的底部后端为手柄。

本体底部的手柄上设有指拉孔。

本体按照半圆柱体上刻度线的总长，分为大、中、小号。

有益效果：本实用新型提供的张口刻度器外观小巧，方便携带。

专人专用，安全卫生。

能更好的保证放射治疗效果。

采用碳纤维为原料制成，无色、无味、无毒、耐高温、耐低温、可接受放射治疗射线，不易破损，采用任何消毒方法也不易使其变形，也不会有有害成分渗出，不会产生塑料等异味。

可重复清洗消毒使用，降低成本。

申请人：吉林大学
地址：130012 吉林省长春市前进大街2699号
国籍：CN
代理机构：长春市四环专利事务所(普通合伙)
代理人：鞠传龙
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020514242.3(22)申请日 2020.04.09(73)专利权人 德阳市人民医院地址 618400 四川省德阳市旌阳区泰山北路173号(72)发明人 张千仕　张露露　谢云　赵雷　(74)专利代理机构 成都正华专利代理事务所(普通合伙) 51229代理人 李蕊(51)Int.Cl.A61N 5/10(2006.01)(54)实用新型名称一种放疗用口含器(57)摘要本实用新型提供了一种放疗用口含器，涉及放疗用医疗器械技术领域，其包括口腔支架，口腔支架的顶面和底面分别设置有上牙弓固定槽和下牙弓固定槽，口腔支架的外端通过延长柱连接有挡板，口腔支架内设置有放舌腔，放舌腔的内端设置有供舌头伸入的放舌口，放舌腔的外端设置有舌尖夹持装置，舌尖夹持装置上设置有延伸出口腔外且用于调节其夹持松紧度的调节机构。

解决了现有技术中的放疗口含器压舌效果不理想的问题。

权利要求书1页 说明书3页 附图2页CN 212282573 U 2021.01.05C N 212282573U1.一种放疗用口含器，其特征在于，包括口腔支架(1)，所述口腔支架(1)的顶面和底面分别设置有上牙弓固定槽(11)和下牙弓固定槽(12)，所述口腔支架(1)的外端通过延长柱(14)连接有挡板(15)，所述口腔支架(1)内设置有放舌腔(13)，所述放舌腔(13)的内端设置有供舌头伸入的放舌口(131)，所述放舌腔(13)的外端设置有舌尖夹持装置(2)，所述舌尖夹持装置(2)上设置有延伸出口腔外且用于调节其夹持松紧度的调节机构(21)。

2.根据权利要求1所述的放疗用口含器，其特征在于，所述舌尖夹持装置(2)包括相对设置的下夹板(22)和上夹板(23)，所述下夹板(22)固定于所述放舌腔(13)的底面上，所述上夹板(23)与所述调节机构(21)连接。

专利名称：一种放疗用口含器
专利类型：实用新型专利
发明人：王军,迟子峰,郭银,王祎,刘青,景绍武,程云杰,曹峰,焦文鹏,武亚晶
申请号：CN201620255886.9
申请日：20160330
公开号：CN205649744U
公开日：
20161019
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种放疗用口含器，包括顶面为平面，底面为弧面，呈半圆柱体形的压舌部，所述压舌部的顶面左端设有咬合限位部，所述咬合限位部上表面均匀设置有若干限位台阶，所述压舌部的底面上与限位台阶相对应的设有若干咬合槽。

采用上述技术方案所产生的有益效果在于：本实用新型结构简单、使用方便、适于不同口型大小并且咬紧后不易滑动。

申请人：王军
地址：050000 河北省石家庄市长安区跃进路12号32栋0803号
国籍：CN
更多信息请下载全文后查看。
