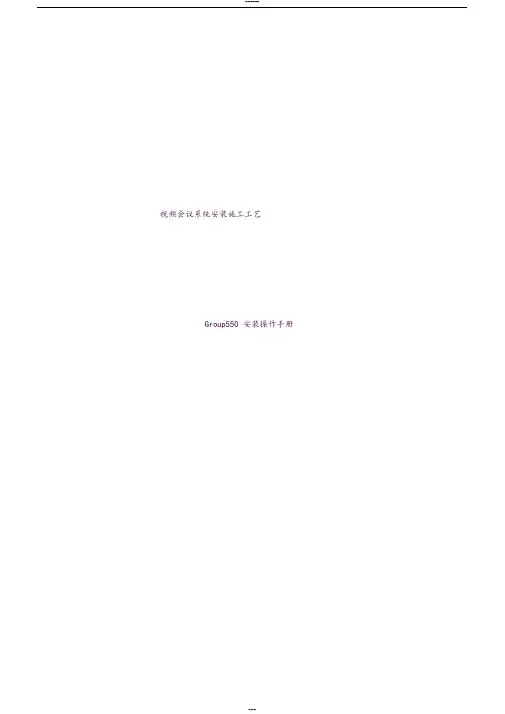

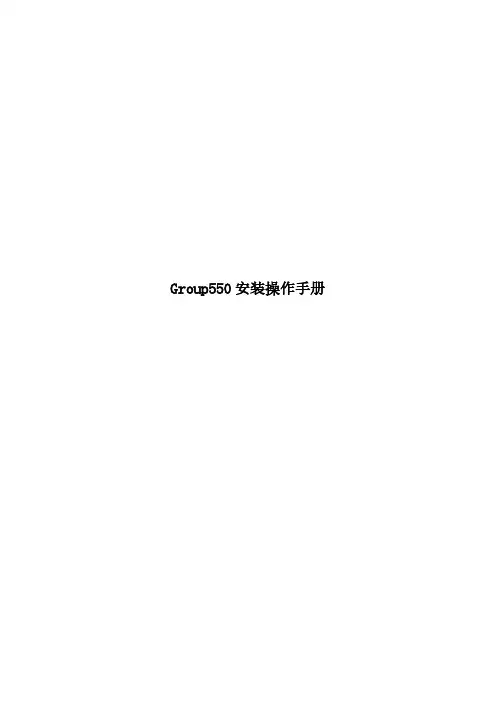

实用文档视频会议系统安装施工工艺Group550安装操作手册二〇一三年九月目录一、设备环境安装要求 (4)1、硬件规格 (4)2、网络需求 (4)二、设备安装步骤 (5)1、GROUP 550介绍-设备组成： (5)2、GROUP 550介绍-背板连线示意： (5)3、实物展示 (5)4、物理连接 (6)三、加电测试 (15)1、设备开机 (15)2、电源指示灯状态 (15)3、主屏幕显示状态 (15)四、设备系统配置 (16)1、系统开机配置 (16)2、遥控器操作方法 (21)3、呼叫对方 (22)4、高级进阶设置 (23)五、系统功能测试 (28)1、终端点对点呼叫是否能够联通 (29)2、终端多点呼叫是否能够联通 (29)3、终端输出内容画面是否为1080P (29)4、终端画面和音频是否唇音同步 (29)5、终端双流输入是否正常 (29)六、设备常见故障处理 (29)1、遥控器的充电 (29)2、设置预设位和调用 (30)3、麦克风状态指示灯 (31)4、双流的发送 (31)5、诊断： (32)6、会议常见问题 (33)7、系统维护 (35)一、设备环境安装要求1、硬件规格2、网络需求视频会议系统传输使用专用IP网，由于MCU是整个视频会议系统的汇聚中心，为了保证视频会议画面清晰、声音逼真，并确保网与视频会议系统的安全、稳定运行，建议如下：1)为视频设备单独划分内网，使用单独Vlan。

2)MCU、录播服务器、会管服务器和设备管理服务器等设备需要连接在内网核心交换机上。

3)各个会议室视频终端到MCU之间尽量减少网络节点，避免受内网用户业务影响。

4)MCU、录播服务器、会管服务器和设备管理服务器及各个会议室视频终端均可与出资企业视频终端通信。

其间不经过防火墙、流量控制等设备。

如必需经过，需打开相关策略保证视频业务可通信。

二、设备安装步骤1、GROUP 550介绍-设备组成：2、GROUP 550介绍-背板连线示意：3、实物展示4、物理连接4.1 摄像机连接HDCI镜头线-2头一样接口形状为梯形，对准镜头和终端插入4.2 双流输入双流输入口1（HDMI），如果笔记本同样具备HDMI接口，且连接距离不超过2米，可以接此接口，此接口具备将笔记本的视频和音频同时传输双流输入口2(VGA），最常用的接口，通用耳机接口且连接距离长，建议接此接口，如需要音频输出，请同时连接笔记本的耳机接口至“右侧接口”ArrayVGA接口（公头）4.3 音频输入接口为梯形，需对准mic ，两头一致后在插入原装MIC接口4.4 音频输出音频输出接口，双声道RCA接口（莲花）4.5 视频输出HDMI输出1接口HDMI输出2接口如果终端距离电视太远，也可以采用VGA线缆输出第二路图像。

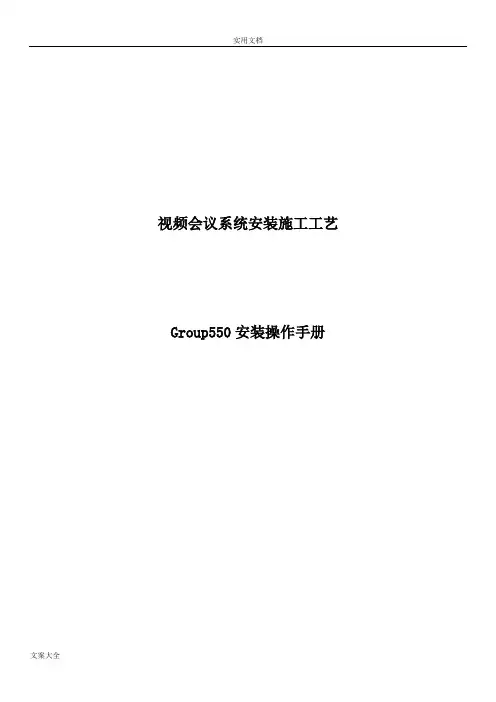

视频会议系统安装施工工艺Group550 安装操作手册二〇一三年九月目录一、设备环境安装要求 (4)1、硬件规格 (4)2、网络需求 (4)二、设备安装步骤 (5)1、 GROUP 550 介绍 -设备组成： (5)2、 GROUP 550 介绍 -背板连线示意： (5)3、实物展示 (5)4、物理连接 (6)三、加电测试 (15)1、设备开机 (15)2、电源指示灯状态 (15)3、主屏幕显示状态 (15)四、设备系统配置 (16)1、系统开机配置 (16)2、遥控器操作方法 (21)3、呼叫对方 (22)4、高级进阶设置 (23)五、系统功能测试 (28)1、终端点对点呼叫是否能够联通 (29)2、终端多点呼叫是否能够联通 (29)3、终端输出内容画面是否为1080P (29)4、终端画面和音频是否唇音同步 (29)5、终端双流输入是否正常 (29)六、设备常见故障处理 (29)1、遥控器的充电 (29)2、设置预设位和调用 (30)3、麦克风状态指示灯 (31)4、双流的发送 (31)5、诊断： (32)6、会议常见问题 (33)7、系统维护 (35)一、设备环境安装要求1、硬件规格物理规格高度1U（4.394 厘米）长度17．19 英寸（ 43.688 厘米）宽度10.23 英寸（ 26.009 厘米）重量最高 3.38KG（公斤）电源交流电输入 / 范围电压范围： 100-240VAC、60Hz。

电源模块三项 1.5A ；220V功耗交流电最大功耗125 瓦网络网口GROUP-550 1 个 LAN接口（10M/100M/1000M以太网接口）网络线缆需超 5 类屏蔽线缆2、网络需求视频会议系统传输使用专用 IP 网，由于 MCU是整个视频会议系统的汇聚中心，为了保证视频会议画面清晰、声音逼真，并确保网与视频会议系统的安全、稳定运行，建议如下：1)为视频设备单独划分内网，使用单独 Vlan 。

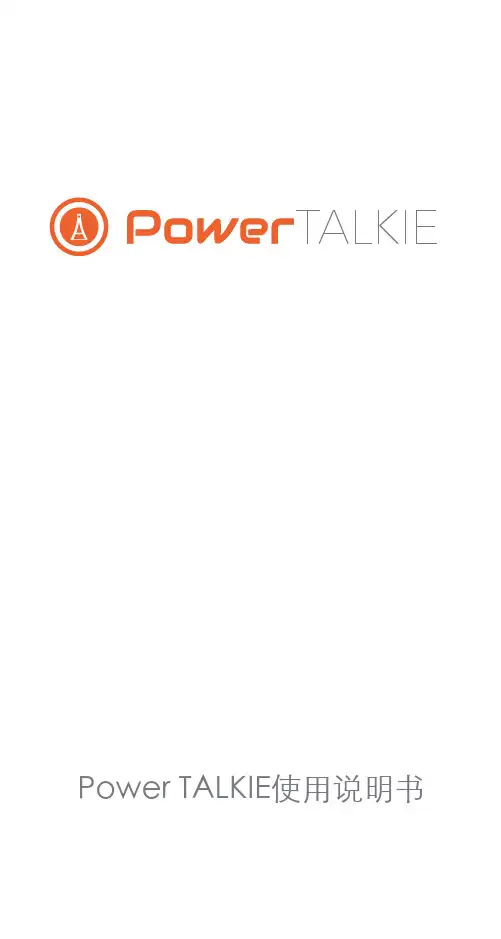

Power TALKIE使用说明书Power TALKIE使用说明书产品及配件PT01Power TALKIE机体X2天线随配附件书USB数据线X2说明书二维码产品及配件PT01Power TALKIE机体X2天线X2随配附件USB数据线X2说明书二维码卡片初次安装PT01线X2安装天线握住天线底部，对准PT顶部的连接头顺时针转动，直至拧紧。

充电器连接打开底部防水胶塞，在USB输出口塞插入USB数据线可以给电子设备充电，通过MicroUSB给设备充电 。

注意：使用前请确保天线已经正确安装，未装天线时发射可能会损坏发射部件。

码卡片初次安装PT01安装天线握住天线底部，对准PT顶部的连接头顺时针转动，直至拧紧。

充电器连接打开底部防水胶塞，在USB输出口塞插入USB数据线可以给电子设备充电，通过MicroUSB给设备充电 。

注意：使用前请确保天线已经正确安装，未装天线时发射可能会损坏发射部件。

功能示意图PT01天线SOS按键防水塞US 开关按键MicroUSB充电口 功能示意图PT01天线SOS按键防水塞挂扣USB输出口开关按键MicroUSB充电口挂扣SB输出口功能介绍功能一：文字聊天在没有手机网络和wifi的情况下，通过手机AP 文字信息。

功能二：语音聊天在没有手机网络和wifi的情况下，通过手机AP 语音信息。

功能三：实时对讲在没有手机网络和wifi的情况下，通过手机AP 语音实时对讲。

功能四：群聊在没有手机网络和wifi的情况下，通过手机AP 多人文字和语音交流。

功能五：位置共享在没有手机网络和wifi的情况下，通过手机AP 个人所在GPS位置信息。

功能六：SOS在紧急情况下，可以发送位置信息给周围使用人。

功能七：给手机充电内置6000mAh电池，可以待机7天，也可以跟设备充电。

功能介绍功能一：文字聊天在没有手机网络和wifi的情况下，通过手机APP发送文字信息。

功能二：语音聊天在没有手机网络和wifi的情况下，通过手机APP发送语音信息。
