2 基础和地下室构造一、地基基础的基本概念基 础上部结构地 基地基(subgrade,foundation soils):建筑物的全部荷载都由它下面的地层来承担,受建筑物影响的那一部分地层就称为地基。
基础:建筑物向地基传递荷载的下部结构(将结构所承受的各种作用传递到地基上的结构组成部分)。
基础埋置深度基础的埋置深度是指基础的底面至室外设计地面的距离。
p实质:选择合适的持力层。
p应考虑的主要因素:持力层的情况;建筑物的结构、使用功能;建筑结构及环境条件;工程地质条件;水文地质条件;地基冻融条件。
墙下条形基础柱下独立基础由砖、毛石、砼、毛石砼、灰土、三合土等材料组成的无需配置钢筋墙下条形基础或柱下独立基础。
俗称“刚性基础砖:强度等级不低于MU10。
砂浆:不低于M5。
在地下水位以下或当地基土潮湿时,应采用水泥砂浆砌筑。
适用于6层及6层以下的民用建筑和砖墙承重的厂房。
(1)砖基础(2)毛石基础毛石是指未经加工凿平的石料。
应采用未风化的硬质岩石,禁用风化毛石。
(3)灰土基础石灰和土料按体积比3:7或2:8拌和均匀,在基槽内分层夯实(每层虚铺220~250mm,夯实至150mm)。
毛石基础灰土基础(4)三合土基础由石灰、砂、骨料(矿渣、碎砖、碎石)加水混合而成。
体积比1:2:4或1:3:6。
用于4层和4层以下的民用房屋。
(5)砼基础C15。
抗压强度、耐久性、抗冻性较好。
毛石砼基础:在砼基础中埋入体积占25%~30%的毛石,石块尺寸不宜超过300mm。
可节省水泥用量,减少水化热。
Ø适用:上部结构荷载大、地质条件差及承受水平力和力矩时采用。
Ø在墙或柱之下设置的水平截面向下扩大的钢筋混凝土基础。
2)钢筋砼扩展基础(简称扩展基础)Ø形式:ü柱下钢筋混凝土独立基础:用于柱基、烟囱、水塔等。
ü墙下钢筋混凝土条形基础:分带肋与不带肋两种。
(a)(b)图2-3墙下钢筋混凝土条形基础 (a)无肋的; (b)有肋的底板肋垫层柱下钢筋混凝土独立基础(a)阶梯形基础; (b)锥形基础;(c)杯口基础墙下钢筋混凝土条形基础(a)无肋的; (b)有肋的柱下条形基础支撑同一方向(或同一轴线)上若干根柱的长条形连续基础。

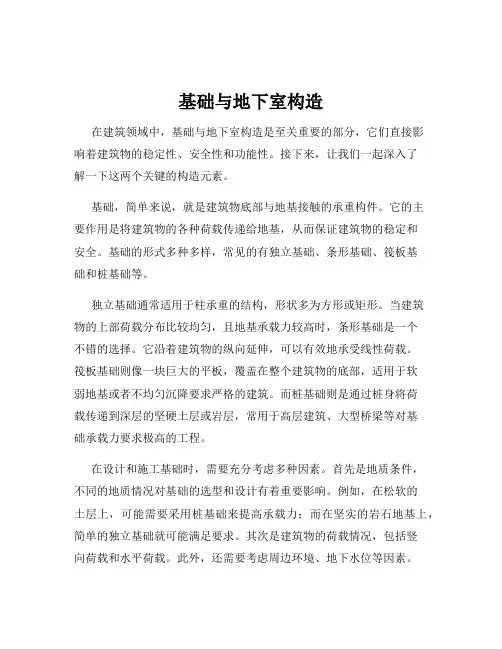

基础与地下室构造在建筑领域中,基础与地下室构造是至关重要的部分,它们直接影响着建筑物的稳定性、安全性和功能性。
接下来,让我们一起深入了解一下这两个关键的构造元素。
基础,简单来说,就是建筑物底部与地基接触的承重构件。
它的主要作用是将建筑物的各种荷载传递给地基,从而保证建筑物的稳定和安全。
基础的形式多种多样,常见的有独立基础、条形基础、筏板基础和桩基础等。
独立基础通常适用于柱承重的结构,形状多为方形或矩形。
当建筑物的上部荷载分布比较均匀,且地基承载力较高时,条形基础是一个不错的选择。
它沿着建筑物的纵向延伸,可以有效地承受线性荷载。
筏板基础则像一块巨大的平板,覆盖在整个建筑物的底部,适用于软弱地基或者不均匀沉降要求严格的建筑。
而桩基础则是通过桩身将荷载传递到深层的坚硬土层或岩层,常用于高层建筑、大型桥梁等对基础承载力要求极高的工程。
在设计和施工基础时,需要充分考虑多种因素。
首先是地质条件,不同的地质情况对基础的选型和设计有着重要影响。
例如,在松软的土层上,可能需要采用桩基础来提高承载力;而在坚实的岩石地基上,简单的独立基础就可能满足要求。
其次是建筑物的荷载情况,包括竖向荷载和水平荷载。
此外,还需要考虑周边环境、地下水位等因素。
地下室,作为建筑物在地下的部分,具有多种功能。
它可以用作停车场、储藏室、设备间,甚至可以改造成居住空间或商业场所。
地下室的存在不仅增加了建筑物的使用面积,还可以提高建筑物的整体稳定性。
地下室的构造包括墙体、顶板、底板、门窗等部分。
地下室的墙体需要承受土压力、水压力以及来自上部结构的荷载,因此通常具有较高的强度和防水性能。
顶板的设计要考虑覆土厚度、车辆通行等因素。
底板则不仅要承受地下室的自重和使用荷载,还要防止地下水的渗透。
为了保证地下室的防水效果,通常会采取一系列的防水措施。
在外部,会设置防水层,如防水卷材或防水涂料。
在内部,可能会采用防水混凝土,并设置排水系统,及时排除渗入的地下水。
考研建筑构造试题答案考研建筑构造试题+答案2、民用建筑主要那几个部分组成的?3、对剪力墙的要求?第二章基础与地下室一、填空题1、人工地基加固方法有三大类,即()、()、()。
2、影响基础埋置深度的因素有()、()和2、灰土基础中,3 :7或4 :6的灰土用于基础,2 :8灰土用于做垫层。
3、刚性基础受刚性角的限制,所以基础底面积越大所需基础的高度越高。
4、混凝土基础为柔性基础,可不受刚性角的限制。
5、间隔式砖基础最低一台必须是两皮砖。
6、对于钢筋混凝土基础,设垫层时,钢筋保护层厚度不小于40mm,不设垫层时,钢筋保护层厚度不小于70mm。
7、砖基础砌筑方法包括等高式和间隔式,两者比较,间隔式刚性脚较大。
三、选择题1、当建筑物为柱承重且柱距较大时宜采用 A 独立基础 B 条形基础 C 井格式基础 D 筏片式基础2、基础埋置深度不超过时,叫浅基础。
A 500mm B 5m C 6m D 3、间隔式砖基础大放脚台阶的宽高比为 A 1 :5 B 1 :2 C 1 :1 4、砖基础等高式砌筑,每台退台宽度为 A 180mm B mm C126mm 5、灰土基础每夯实(B)高为一步。
A 200mm B 150mm C 250mm 6、地下室的砖砌外墙最小厚度为 A 240mm B 360mm C490mm 7、室内首层地面标高为±,基础地面标高为-,室外地坪标高为-,则基础埋置深度为m。
ABCD8、基础设计中,在连续的的墙下或密集的柱下,宜采用A独立基础B条形基础C井格基础D筏片基础9、地下室外墙如果采用钢筋混凝土材料,其最小厚度不应低于mm A200B300 C400D500 10、地下室防潮层外侧应回填弱透水性土,其填土宽度不小于mm A200 B300C350D500 11、以下基础中,刚性角最大的基础通常是A混凝土基础B砖基础C砌体基础D石基础12、属于柔性基础的是A砖基础B毛石基础C混凝土基础D钢筋混凝土基础13、直接在上面建造房屋的土层称为A原土地基B天然地基C人造地基D人工地基14、对于大量砖混结构的多层建筑的基础,通常采用A单独基础B条形基础C片筏基础D箱形基础15、砌筑砖基础的砂浆强度等级不小于AM5BMCM1DM四、名词解释1、基础:2、刚性基础:五、简答题1、进行刚性基础的扩展基础的特点比较?2、简述地下室外墙垂直防潮的做法?3、什么基础的埋置深度?影响基础埋置深度的因素有哪些?六、计算已知某台阶状混凝土截面的条形基础台阶宽为180mm,台阶高为300mm,问是否满足混凝土刚性角的限制。
