汽车启动电路原理与维修

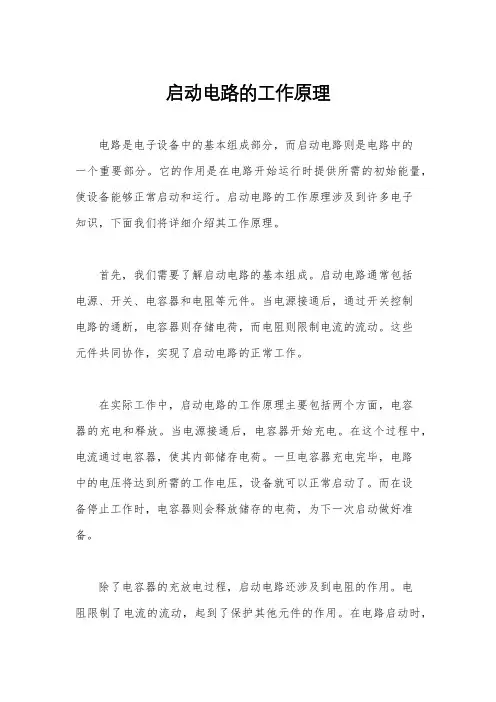

启动电路的工作原理电路是电子设备中的基本组成部分，而启动电路则是电路中的一个重要部分。

它的作用是在电路开始运行时提供所需的初始能量，使设备能够正常启动和运行。

启动电路的工作原理涉及到许多电子知识，下面我们将详细介绍其工作原理。

首先，我们需要了解启动电路的基本组成。

启动电路通常包括电源、开关、电容器和电阻等元件。

当电源接通后，通过开关控制电路的通断，电容器则存储电荷，而电阻则限制电流的流动。

这些元件共同协作，实现了启动电路的正常工作。

在实际工作中，启动电路的工作原理主要包括两个方面，电容器的充电和释放。

当电源接通后，电容器开始充电。

在这个过程中，电流通过电容器，使其内部储存电荷。

一旦电容器充电完毕，电路中的电压将达到所需的工作电压，设备就可以正常启动了。

而在设备停止工作时，电容器则会释放储存的电荷，为下一次启动做好准备。

除了电容器的充放电过程，启动电路还涉及到电阻的作用。

电阻限制了电流的流动，起到了保护其他元件的作用。

在电路启动时，电阻能够有效地控制电流的大小，防止电路因电流过大而损坏。

因此，电阻在启动电路中起着非常重要的作用。

除了上述基本的工作原理外，启动电路还可能涉及到其他元件的作用，比如继电器、传感器等。

这些元件在启动电路中可能起到辅助控制、监测等作用，使电路的启动更加安全可靠。

总的来说，启动电路的工作原理是一个复杂而精密的过程，它涉及到多个元件的协作，以确保设备的正常启动和运行。

通过对启动电路的工作原理进行深入了解，可以帮助我们更好地设计和维护电子设备，提高设备的可靠性和稳定性。

在实际应用中，我们需要根据具体的设备和要求，合理设计和选择启动电路，以确保设备能够安全、高效地启动和运行。

同时，定期检查和维护启动电路，保证其各个元件的正常工作，也是非常重要的。

综上所述，启动电路作为电子设备中的重要组成部分，其工作原理涉及到多个元件的协作，通过合理设计和选择，以及定期检查和维护，可以确保设备的正常启动和运行，提高设备的可靠性和稳定性。

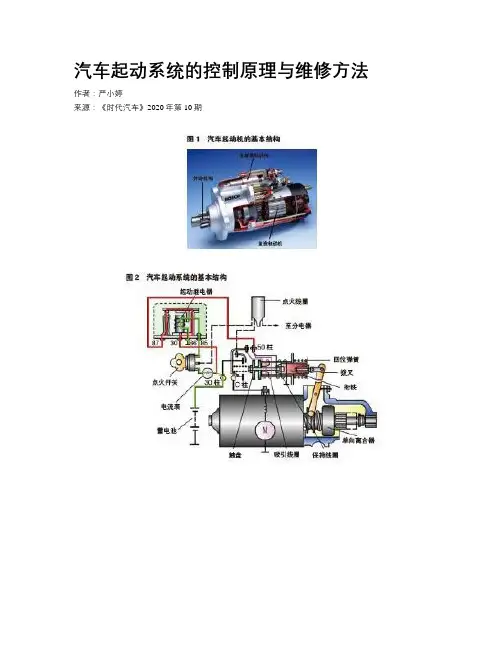

汽车起动系统的控制原理与维修方法作者：严小婷来源：《时代汽车》2020年第10期摘要：起动系统作为发动机的关键组成部分，能够将蓄电池的电能转换成驱动发动机运转的机械能。

汽车起动系统由起动机及其控制电路组成，本文在详述汽车起动系统的结构与控制原理的基础上，解析汽车起动系统故障诊断与维修方法，对职业院校教师从事汽车电气设备系统教学或汽车维修人员从事起动系统维修具有理论与应用价值。

关键词：起动机结构;起动系统结构;起动系统维修1 汽车起动机的结构汽车起动机的结构如图1所示，主要由直流电动机、电磁操纵机构以及传动机构3个部分组成。

1.1 直流电动机汽车起动机通常使用串励式直流电动机，其作用是产生起动发动机的电磁转矩，主要组成部分包括：1.机壳：机壳外侧有1个接线柱（与机壳绝缘），该接线柱与机壳内侧励磁绕组的电流输入端相连，用于将控制电路中的电流引入励磁绕组。

机壳内侧通常固定有4块缠绕励磁绕组的铁心。

2.磁极：磁极的作用是在机壳内侧建立电磁场，为电枢旋转创造基本条件，通常由4块铁心及缠绕在铁心上的4个励磁绕组构成。

其中，4块铁心构成2对磁极，相邻铁心磁性相反;励磁绕组电流输入端与机壳外侧的接线柱相连，电流输出端与紧压换向器的2个正电刷相连，一般采用各绕组相互串联或两两串联再并联的连接形式。

3.电枢：电枢的作用是产生电磁转矩，主要由电枢绕组、电枢铁心、电枢轴和换向器组成。

其中，电枢绕组由具有矩形截面的铜制漆包线绕制而成（横截面积较大，以通过较大电流，获得较大转矩）;电枢铁心由相互绝缘且外圈带槽（用于固定电枢绕组）、内圈带花键（用于将电枢铁心固定在电枢轴上）的硅钢片叠加而成;换向器由相互绝缘且具有燕尾形截面的铜片（即换向片）包围形成，负责给电枢绕组通电，并有规律地改变电枢绕组中的电流方向。

4.电刷组件：主要由电刷、电刷架、电刷弹簧组成，作用是将励磁绕组流出的电流通过换向器引入电枢绕组中。

电刷架固定在前端盖（或支架）上，其中有2个电刷架（对置）通过绝缘垫与前端盖（或支架）绝缘;另外2个电刷架（对置）与前端盖（或支架）相连并搭铁。

启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转1．故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。

这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处。

2．故障诊断方法(1)若在启动机空转的同时伴有齿轮的撞击声，则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。

(2)启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀，这些故障会阻碍小齿轮的正常移动，造成不能与飞轮齿圈准确啮合等。

(3)有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑，传动比大，效率高。

但使用中常会出现载荷过大而烧毁卡死。

有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。

汽车启动系主要由启动机和启动控制电路所组成，其故障有机械方面的，也有电器方面的。

常见的故障现象有启动机不转，启动机运转无力，启动机空转而发动机不能启动，发动机启动后启动机运转不停，驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。

故障现象：打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。

故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。

在启动机不转动时，其电磁开关有吸动的“嗒、嗒”声。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，解体检查。

检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。

由于电刷和整流子接触不良，造成了启动机时转时不转的故障。

用车床把整流子表面修复，再更换四只新的电刷，将启动机修复后装车试验。

此时打启动机，启动机正常驱动发动机，发动机也顺利着车。

故障完全排除。

二、启动机不转1.在启动机不能正常转动时，表现为动力下降。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。

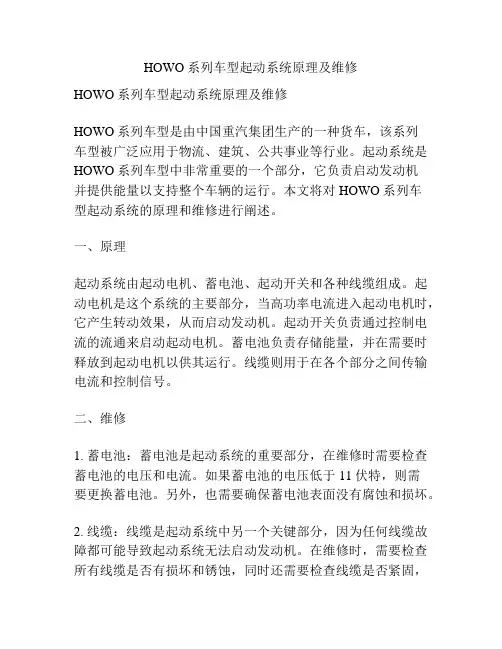

HOWO系列车型起动系统原理及维修HOWO系列车型起动系统原理及维修HOWO系列车型是由中国重汽集团生产的一种货车，该系列车型被广泛应用于物流、建筑、公共事业等行业。

起动系统是HOWO系列车型中非常重要的一个部分，它负责启动发动机并提供能量以支持整个车辆的运行。

本文将对HOWO系列车型起动系统的原理和维修进行阐述。

一、原理起动系统由起动电机、蓄电池、起动开关和各种线缆组成。

起动电机是这个系统的主要部分，当高功率电流进入起动电机时，它产生转动效果，从而启动发动机。

起动开关负责通过控制电流的流通来启动起动电机。

蓄电池负责存储能量，并在需要时释放到起动电机以供其运行。

线缆则用于在各个部分之间传输电流和控制信号。

二、维修1. 蓄电池：蓄电池是起动系统的重要部分，在维修时需要检查蓄电池的电压和电流。

如果蓄电池的电压低于11伏特，则需要更换蓄电池。

另外，也需要确保蓄电池表面没有腐蚀和损坏。

2. 线缆：线缆是起动系统中另一个关键部分，因为任何线缆故障都可能导致起动系统无法启动发动机。

在维修时，需要检查所有线缆是否有损坏和锈蚀，同时还需要检查线缆是否紧固，并确保电线连接正确。

3. 起动电机：起动电机是起动系统的主要部分，如果起动电机故障，则会导致发动机无法启动。

在维修时，需要检查起动电机的电路是否连通，并确保电机转子不卡住或没有损坏。

如果起动电机失效，则需要更换或修理该部分。

4. 起动开关：起动开关功能是控制电流在起动系统中的流通，如果系统无法启动，则可能是起动开关故障。

在维修时，需要检查起动开关是否工作正常，并确保它紧固。

维护起动系统非常重要，因为起动系统故障会导致车辆无法启动。

对于HOWO系列车型，维护起动系统的步骤包括检查蓄电池电压、线缆故障、起动电机和起动开关。

只要维修得当，起动系统将保持正常运行，并且发动机将能够顺利启动。

三、常见问题及解决方法1. 起动缓慢或未能启动发动机：这通常是由于蓄电池电量不足造成的。

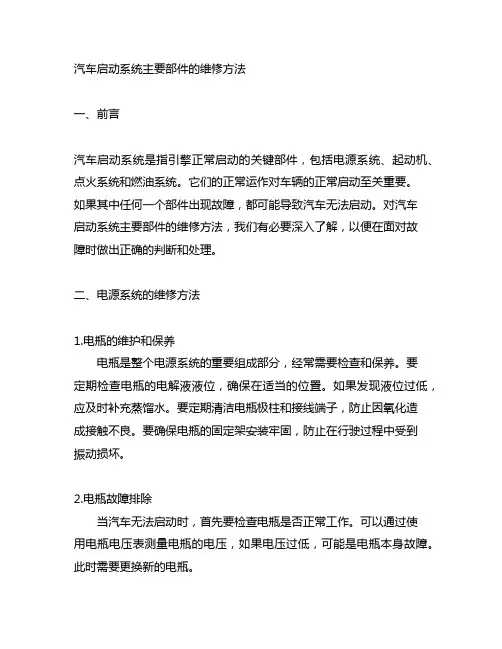

汽车启动系统主要部件的维修方法一、前言汽车启动系统是指引擎正常启动的关键部件，包括电源系统、起动机、点火系统和燃油系统。

它们的正常运作对车辆的正常启动至关重要。

如果其中任何一个部件出现故障，都可能导致汽车无法启动。

对汽车启动系统主要部件的维修方法，我们有必要深入了解，以便在面对故障时做出正确的判断和处理。

二、电源系统的维修方法1.电瓶的维护和保养电瓶是整个电源系统的重要组成部分，经常需要检查和保养。

要定期检查电瓶的电解液液位，确保在适当的位置。

如果发现液位过低，应及时补充蒸馏水。

要定期清洁电瓶极柱和接线端子，防止因氧化造成接触不良。

要确保电瓶的固定架安装牢固，防止在行驶过程中受到振动损坏。

2.电瓶故障排除当汽车无法启动时，首先要检查电瓶是否正常工作。

可以通过使用电瓶电压表测量电瓶的电压，如果电压过低，可能是电瓶本身故障。

此时需要更换新的电瓶。

三、起动机的维修方法1.起动机的清洁和润滑起动机常常处于较为恶劣的工作环境中，导致易受灰尘和脏物影响。

定期清洁起动机的外部和内部部件是非常重要的。

在清洁的还需要适当润滑各个活动部件，以减少磨损和摩擦。

2.起动机故障排除当起动机无法正常工作时，可能是由于发电机绕组、碳刷磨损、滑套磨损或齿轮卡滞等原因。

这时需要拆卸起动机进行检修，对发现的问题进行修复或更换损坏部件，以恢复其正常工作状态。

四、点火系统的维修方法1.点火系统的检查点火系统主要包括火花塞、高压线、分电器和点火线圈等组件。

定期检查火花塞的状况，清洁或更换老化的火花塞；检查高压线的接头是否良好，如有老化或损坏要及时更换；检查分电器和点火线圈的工作状态，确保其正常工作。

2.点火系统故障排除当发动机无法正常启动时，首先要检查点火系统是否工作正常。

如果没有火花塞产生火花或火花微弱，可能是由于火花塞老化、高压线接触不良、点火线圈故障等原因。

需要根据具体情况进行维修和更换。

五、燃油系统的维修方法1.燃油滤清器更换燃油滤清器是燃油系统中的重要部件，起着过滤燃油、防止杂质进入燃油系统的作用。

一体化课程授课教案（2012-2013 学年第二学期）课程：汽车电气授课教师：杨维俊活动一、起动系统的结构原理（一）问题1：你见过起动机吗？起动机有在汽车上有什么作用？大家有没有看到因为起动机的故障而引起的的汽车故障？把你看到的写下来？问题2 :以下为起动系统的控制电路，看图说明其起动系统由哪些件组成的？问题3：你见过继电器吗？请检索相关的资料来叙述继电器的作用？问题4：你能看懂继电器上的符号的意思吗？请回答以下的几个问题？继电器端子有个，分别是。

继电器端子脚有一对是相互垂直的，是用来做什么的？问题5：观察下图，请思考，当D、E通电后，衔铁如何运动？当D、E断电后，衔铁又如何的运动？问题6：查找资填空问题7：观察起动机的教学资源，完成以下的连接：活动二、起动系统的工作原理（二）图1一、起动发动机当点火开关旋到“开始”位置，电流流进牵引线圈和保持线圈，小齿轮滑动并和齿圈啮合。

同时，流过励磁线圈的电流使电动机旋转，这种旋转运动传递给小齿轮、齿圈和曲轴，以使发动机曲柄转动。

提示：当发动机起动时，齿圈驱动电枢旋转。

预防起动机被发动机带动而旋转，附带了离合器的功能。

电枢可防止因高速转动受到损坏。

问题l：请根据上述工作过程，在下图中绘出电流的流向图2。

二、发动机起动后当点火开关从“开始”位置释放时，流进牵引线圈的电流方向改变并且小齿轮返回到原始位置。

当电流停止流入励磁线圈时，则起动机停止旋转。

问题2：请根据上述工作过程，在下图中绘出电流的流向图3问题3：根据电路图，说明其工作原理，并完成以下的练习（电流回路与动作作对应的连线）活动三、起动机的拆装与检测问题1：叙述从车上拆装起动机的工作流程。

问题2：回答以下问题（1）断开蓄电池的极（2）拆下起动机的和导线。

（3）拧松起动机安装，取下起动机。

（4）安装时，按顺序进行，先固定，再按要求接好导线。

问题3：起动机的分解，查找资料看一下，如何对起动机进行分解。

问题4：起动机零件的检测（1）检查电磁开关，按进柱塞，并检查其是否能快速回到原位。

点火系统的电路原理与故障检修方法01磁感应式电子点火系统电路采用磁感应式点火信号发生器的电子点火系统在不同车型上的具体结构形式会有所不同，但基本组成与原理相同，故障诊断方法也相似。

现以东风EQ1092汽车电子点火系统电路为例，分析采用磁感应式点火信号发生器的电子点火系统电路的特点和故障诊断一般方法。

东风EQ1092汽车电子点火电路原理1—电子点火器；2—点火开关；3—点火线圈；4—发电机；5—电流表；6—蓄电池；7—电源开关；8—火花塞；9—分电器；10—配电器；11—磁感应式点火信号发生器1. 电路分析其点火线圈的初级回路通过电子点火器搭铁，即点火线圈初级电流的通断由电子点火器内部的大功率开关三极管VT3 （复合型三极管）的导通和截止控制。

电子点火器有4个线路连接端子。

•电源端子--连接点火线圈的“+”接线柱，接通点火开关时，该端子即与车载电源相通。

•输出端子--连接点火线圈的“-”接线柱，使点火线圈初级绕组与其内部的大功率开关三极管VT3 串联。

•信号端子--连接分电器的磁感应式信号发生器的信号输出端。

•搭铁端子--使电子点火器与电源及与信号源均形成电路回路。

2. 电路原理工作时，分电器轴转动，磁感应式点火信号发生器产生交变的电压信号，并输入电子点火器，控制大功率三极管VT3 适时地导通和截止。

当电子点火器的信号输入端为信号负电压时，VT1 截止，VT2 及VT3 导通，点火线圈初级回路通路。

此时为点火线圈储存点火能量过程，初级电流的通路为蓄电池+→电流表→点火开关→点火线圈初级绕组（N1）→电子点火器的VT3→搭铁→蓄电池-。

这时，点火线圈初级绕组的电流逐渐增大。

当电子点火器的信号输入端转变为信号正电压时，VT1 导通，VT2、VT3 截止，点火线圈初级回路断路，点火线圈次级绕组产生很高的互感电动势，并使火花塞电极两端的电压迅速上升。

当火花塞电极之间的电压上升到击穿电压时，电极间气体瞬间电离，产生电弧放电（跳火），将发动机气缸内的可燃混合气点燃。

HOWO系列车型起动原理及维修摘要：HOWO系列车型在使用过程中需要注意起动原理和维修方法的知识，能够提高车辆的使用效率和延长车辆的寿命。

本文将对HOWO系列车型起动原理和维修进行详细介绍，以期对车辆使用者和维修人员提供帮助和参考。

关键词：HOWO系列车型、起动原理、维修方法正文：一、起动原理1、启动电路HOWO系列车型的启动电路包括电池、启动开关、发电机和起动电机组成，当起动开关接通时，电流从电池的正极流向起动电机的正极，带动发动机减速器旋转，从而带动发动机开始工作。

2、燃油供给HOWO系列车型的燃油供给系统主要由油箱、油泵、喷油器和进气道组成。

启动时，油泵会将油从油箱提升到进气道中的喷油器，在高压喷油的作用下，将油雾喷入气缸中，混合着空气燃烧，从而使发动机产生动力。

3、气缸压缩HOWO系列车型的发动机由汽缸、曲轴、连杆等部件构成，发动机内部的活塞会通过连杆将气体压缩在汽缸中，并同时带动曲轴旋转，产生足够的动力使车辆启动。

二、维修方法1、定期检查电池电量，必要时更换电池电池是启动电路的重要组成部分，定期检查电池电量，确保电池正常工作。

在电池寿命结束或破损时，需要及时更换电池，以避免电池漏液或短路等故障导致无法正常启动车辆。

2、清洁和更换空气滤清器空气滤清器是保证燃油燃烧效率的重要元素，需要定期检查和更换。

如果空气滤清器脏污，会导致气缸内空气不足，燃油燃烧不充分，从而使发动机动力下降，甚至出现故障。

3、及时更换机油和机油滤清器机油是发动机内部重要润滑剂，需要定期更换，以避免损坏发动机。

机油滤清器也需要经常更换，保证机油的清洁度。

如果不及时更换机油和机油滤清器，会导致发动机磨损加剧，最终导致发动机损坏。

结论：HOWO系列车型的起动原理和维修方法是车辆使用和维护过程中必不可少的知识点。

对于车辆使用者和维修工程师来说，了解这些知识，能够更好地对车辆进行使用和维护，提高车辆的寿命和使用效率。

4、保持清洁和润滑HOWO系列车型的各个部件需要保持清洁和润滑，以确保正常工作。

起动机工作原理电路起动机是汽车发动机的一个重要部件，它的作用是在发动机启动时提供足够的力量来带动曲轴旋转，从而使发动机开始工作。

起动机工作原理电路是起动机能够正常工作的关键，下面我们将详细介绍起动机工作原理电路的组成和工作原理。

起动机工作原理电路主要由电源、起动开关、电磁继电器、起动电机和相关连接线路组成。

当我们转动钥匙启动汽车时，电源通过起动开关传递电流到电磁继电器，电磁继电器受到电流激励后产生磁场，磁场作用下使得触点闭合，从而使电流通过电磁继电器进入起动电机，起动电机得到电流激励后开始旋转，带动曲轴转动，从而启动发动机。

起动机工作原理电路中，电源提供起动电机所需的电流，起动开关用于控制电流的通断，电磁继电器起到开关的作用，将电流传递到起动电机，起动电机则是将电能转化为机械能，带动曲轴旋转，使发动机启动。

整个电路是一个闭合的系统，各个部件之间相互配合，确保起动机能够正常工作。

在起动机工作原理电路中，电磁继电器起到了关键的作用。

当我们转动钥匙启动汽车时，起动开关闭合，电流通过电磁继电器，激励电磁继电器产生磁场，使得触点闭合，从而使电流传递到起动电机。

当发动机启动后，起动开关断开，电磁继电器失去激励，触点打开，断开电流，从而停止起动电机的工作。

这样可以确保在发动机启动后，起动机能够自动停止工作，避免对发动机造成损坏。

起动机工作原理电路中还有一些保护装置，例如过载保护器和热保护器。

过载保护器用于在起动电机过载时自动切断电流，避免对起动电机造成损坏。

热保护器则是在起动电机过热时自动切断电流，保护起动电机不受损坏。

这些保护装置能够确保起动机在工作过程中不受损坏，延长其使用寿命。

除了以上介绍的基本原理外，起动机工作原理电路还有一些高级的功能，例如防盗功能和远程启动功能。

防盗功能是通过在电路中加入防盗装置，当非法入侵者试图启动汽车时，起动机无法正常工作，起动电机无法转动，从而实现防盗的目的。

远程启动功能则是通过无线遥控器远程控制起动机启动，方便驾驶员在远距离启动汽车。

汽车点火系统电路图及工作原理解析汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序，定时地供给火花塞以足够高能量的高压电（大约15000～30000V），使火花塞产生足够强的火花，点燃可燃混合气。

本文首先介绍了汽车点火系统的特点及作用，其次从磁感应式点火装置、霍尔式电子点火装置及光电式电子点火装置三个方面详细的阐述了汽车点火系统电路图及工作原理，具体的跟随小编一起来了解一下。

01汽车点火系统的特点增大初级电流，提高次级电压和点火能量，改善高速性能。

减小触点火花，延长触点使用寿命，克服机械触点带来的各种缺陷。

维护容易，起动性能好。

混合气燃烧完全，排污少。

有利于汽车朝多缸、高速方向发展。

02汽车点火系统的作用•点火系将电源的低电压变成高电压，再按照发动机点火顺序轮流送至各气缸，点燃压缩混合气；•能适应发动机工况和使用条件的变化，自动调节点火时刻，实现可靠而准确的点火；•在更换燃油或安装分电器时进行人工校准点火时刻。

03电子点火装置的组成由点火线圈、信号发生器、电子点火器等组成。

信号发生器：将非电量转换为电量的传感器，它通过一定的方式将汽车发动机曲轴转过的角度或活塞在气缸在位置转换成相应的电脉冲信号，最后送到电子控制器中，控制初级电路的通断，产生点火信号。

信号发生器通常安装在分电器内部，常用的信号发生器有电磁感应式、霍尔式和光电式三种。

电子点火器：根据信号发生器送来的信号，通过电子元件控制点火线圈初级电路的通断，从而在次级电路产生高压，并通过分电器送入各缸的火花塞中，实现点火。

根据使用的电子元件不同，有晶体管式、集成电路式、计算机控制式和整体式等几种点火器。

点火线圈：使用闭磁路高能点火线圈。

04汽车点火系统电路图及工作原理1、磁感应式点火装置（1）信号发生器结构：由永久磁铁、感应线圈、转子等组成，如图1所示。

转子由分电器轴驱动，其上有与发动机等缸数的齿数。

图1 磁感应信号发生器的结构工作过程：当信号转子的两个凸齿中央正对铁心的中心线时，磁路中凸齿与铁心间的空气隙最长，通过线圈的磁通量最小，磁通的变化率为零；当信号转子的凸齿逐渐接近铁心时，凸齿与铁心间的气隙越来越小，线圈的磁通量不断增大，当凸齿的齿角与铁心边线相对时，磁通的变化率最大。

一、启动系统的基本组成和作用? 现代汽车发动机以电动机作为启动动力。

启动系统的基本组成如图3—1所示，由蓄电池、点火开关、启动继电器、启动机等组成。

启动系统的功用是通过启动机将蓄电池的电能转换成机械能，启动发动机运转。

1.启动开关接通启动机电磁开关电路，以使电磁开关通电工作。

汽油发动机的启动开关与点火开关组合在一起。

2.启动继电器由启动继电器触点（常开型）控制启动机电磁开关电路的通断，启动开关只是控制启动继电器线圈电路，从而保护了启动开关，有单联型（保护启动开关）和复合型（既保护启动开关又保护启动机）。

?二、启动机的类型1.按驱动齿轮啮合方式（1）惯性啮合式? 启动时，依靠驱动齿轮自身旋转的惯性与飞轮齿环啮合。

惯性啮合方式结构简单，但工作可靠性较差，现很少采用。

（2）电枢移动式? 靠磁极产生的电磁力使电枢作轴向移动，带动固定在电枢轴上的驱动齿轮与飞轮齿环啮合。

电枢移动式启动机其结构较为复杂，在欧洲国家生产的柴油车上使用较多。

（3）磁极移动式? ? 靠磁极产生的磁力使其中的活动铁心移动，带动驱动齿轮与飞轮齿环啮合。

磁极移动式启动机其磁极的结构较为复杂，目前采用此种结构形式的启动机已不多见。

（4）齿轮移动式? ? 靠电磁开关推动电枢轴孔内的啮合杆而使驱动齿轮与飞轮齿环啮合。

齿轮移动式其结构也比较复杂，采用此种结构的一般为大功率的启动机。

（5）强制啮合式? ? 靠电磁力通过拨叉或直接推动驱动齿轮作轴向移动与飞轮齿环啮合。

强制啮合式启动机工作可靠、结构也不复杂，因而使用最为广泛。

2. 按传动机构结构（1）非减速启动机? 启动机与驱动齿轮之间直接通过单向离合器传动。

一直以来，汽车上使用的启动机其传动机构均为这种机构。

（2）减速启动机? 在启动机与驱动齿轮之间增设了一组减速齿轮。

减速启动机具有结构尺寸小、重量轻、启动可靠等优点，在一些轿车上应用日渐增多。

启动机的组成直流电动机的结构传动机构电磁开关一、启动机的组成? 启动机一般由直流电动机、传动机构和电磁操纵机构三部分组成，如图3—2所示，其各部分功用：? 直流电动机：产生电磁转矩。
