汽车电路图的类型

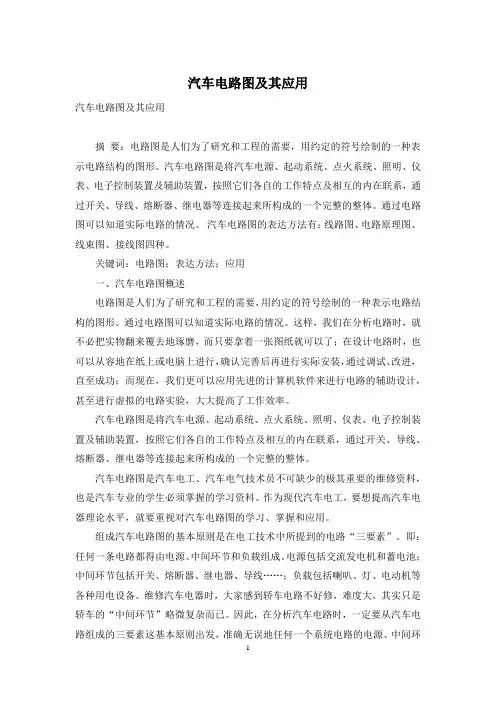

汽车电路图及其应用汽车电路图及其应用摘要：电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。

汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，按照它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。

通过电路图可以知道实际电路的情况。

汽车电路图的表达方法有：线路图、电路原理图、线束图、接线图四种。

关键词：电路图；表达方法；应用一、汽车电路图概述电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。

通过电路图可以知道实际电路的情况。

这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。

汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，按照它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。

汽车电路图是汽车电工、汽车电气技术员不可缺少的极其重要的维修资料，也是汽车专业的学生必须掌握的学习资料。

作为现代汽车电工，要想提高汽车电器理论水平，就要重视对汽车电路图的学习、掌握和应用。

组成汽车电路图的基本原则是在电工技术中所提到的电路“三要素”。

即：任何一条电路都得由电源、中间环节和负载组成。

电源包括交流发电机和蓄电池；中间环节包括开关、熔断器、继电器、导线……；负载包括喇叭、灯、电动机等各种用电设备。

维修汽车电器时，大家感到轿车电路不好修，难度大，其实只是轿车的“中间环节”略微复杂而已。

因此，在分析汽车电路时，一定要从汽车电路组成的三要素这基本原则出发，准确无误地任何一个系统电路的电源、中间环节和负载之间的内在联系和组成。

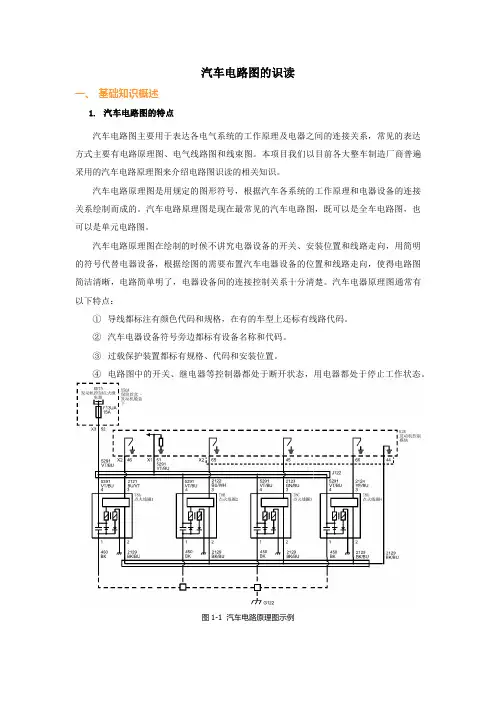

汽车电路图的识读一、基础知识概述1.汽车电路图的特点汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达方式主要有电路原理图、电气线路图和线束图。

本项目我们以目前各大整车制造厂商普遍采用的汽车电路原理图来介绍电路图识读的相关知识。

汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。

汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。

汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。

汽车电器原理图通常有以下特点：①导线都标注有颜色代码和规格，在有的车型上还标有线路代码。

②汽车电器设备符号旁边都标有设备名称和代码。

③过载保护装置都标有规格、代码和安装位置。

④电路图中的开关、继电器等控制器都处于断开状态，用电器都处于停止工作状态。

图1-1 汽车电路原理图示例2.汽车电气符号要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。

下表是通用车系常用电气示意图符号及其说明：表1-1 通用车系常用电气示意图符号及其说明3.汽车电路导线标注在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。

下表是通用别克车系的电路图导线颜色代号：表1-2 别克车系电路图导线颜色代号注：如果导线的颜色代号为“XX/”格式，则表示此导线为单一主色导线；如果其颜色代号为“XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代表辅色，例如“BK/GY”即表示该导线的主色为黑色，辅色为灰色。

此外，通用别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。

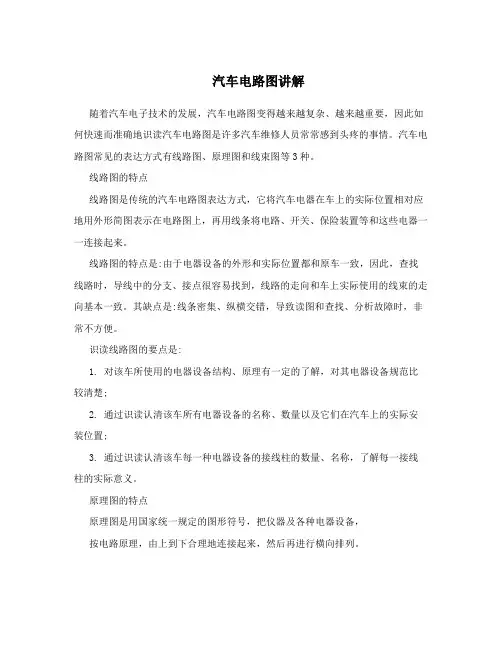

汽车电路图讲解随着汽车电子技术的发展，汽车电路图变得越来越复杂、越来越重要，因此如何快速而准确地识读汽车电路图是许多汽车维修人员常常感到头疼的事情。

汽车电路图常见的表达方式有线路图、原理图和线束图等3种。

线路图的特点线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。

线路图的特点是:由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。

其缺点是:线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。

识读线路图的要点是:1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚;2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置;3. 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。

原理图的特点原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。

原理图的特点是:对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找与排除故障。

识读原理图的要点是:1.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连;2.识读电路设备所处的分线路走向;3.识读分线路上的开关、保险装置、继电器结构和作用。

线束图的特点线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。

线束图的特点是:在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。

安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装与维修，但不能说明线路的走向，线路简单。

汽车电路图的种类以及基本的识读方法汽车电路图是一种将汽车电器和电子设备用图形符号和代表导线的线条连接在一起的关系图，是对汽车电器的组成、工作原理、工作过程及安装要求所作的图解说明。

电路图中表示的是不同电路相互之间的关系及彼此之间的连接，通过对电路图的识读，可以认识并确定电路图上所画电气元件的名称、型号和规格，清楚地掌握汽车电气系统的组成、相互关系、工作原理和安装位置，便于对汽车电路进行检查、维修、安装、配线等工作。

根据汽车电路图的不同用途，可绘制成不同形式的电路图，常见的电路图有原理框图、电路原理图、接线图、线束图与电气设备定位图。

一、原理框图原理框图是用框图的形式来表达其原理，它的作用在于能够清晰地表达比较复杂的原理。

由于汽车的电气系统较为复杂，为概略地表示各个汽车电气系统或分系统的基本组成、相互关系及其主要特征，常采用原理框图。

原理框图所描述的对象是系统或分系统的主要特征，不必画出元器件和它们之间的具体连接情况，它对内容的描述是概略的，但对于汽车电路的分析和维修有很大的帮助。

原理框图通常采用方框符号或者带注释的框绘制，带注释的框应用比较广泛，其框内的注释可以是文字，可以是符号，也可以同时采用文字和符号。

下图所示为日产天籁点火系统原理框图。

原理框图识读方法：熟悉各车系常用电器的图形符号及方框符号；仔细阅读图中的注释，了解原理框图的绘制方法和特点；理解各功能单元电路的基本作用。

二、电路原理图电路原理图是利用电气符号将每一个系统合理地连接起来，能简明清晰地反映汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。

其优点是图面清晰、简单明了、通俗易懂，便于分析、查找电路故障。

电路原理图分为整车电路原理图和局部电路原理图。

汽车的整车电路原理图是由若干个局部电路原理图组成的。

整车电路原理图是一幅完整的全车电路图，能反映全车电路各系统之间的相互关系。

在此图上能建立起电位高、低的概念。

其负极搭铁电位最低，可用图中的最下面一条线表示；正极电位最高，用最上面的那条线表示。

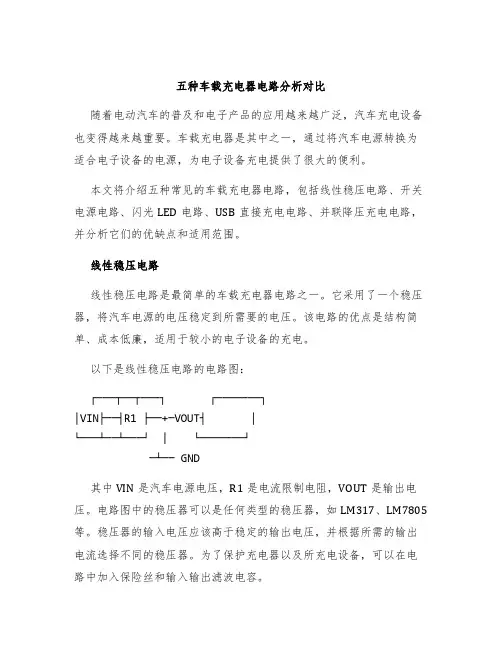

五种车载充电器电路分析对比随着电动汽车的普及和电子产品的应用越来越广泛，汽车充电设备也变得越来越重要。

车载充电器是其中之一，通过将汽车电源转换为适合电子设备的电源，为电子设备充电提供了很大的便利。

本文将介绍五种常见的车载充电器电路，包括线性稳压电路、开关电源电路、闪光LED电路、USB直接充电电路、并联降压充电电路，并分析它们的优缺点和适用范围。

线性稳压电路线性稳压电路是最简单的车载充电器电路之一。

它采用了一个稳压器，将汽车电源的电压稳定到所需要的电压。

该电路的优点是结构简单、成本低廉，适用于较小的电子设备的充电。

以下是线性稳压电路的电路图：┌───┬──┬───┐ ┌───────┐│VIN├──┤R1 ├──+─VOUT┤ │└───┴──┴───┘ | └───────┘─┴── GND其中VIN是汽车电源电压，R1是电流限制电阻，VOUT是输出电压。

电路图中的稳压器可以是任何类型的稳压器，如LM317、LM7805等。

稳压器的输入电压应该高于稳定的输出电压，并根据所需的输出电流选择不同的稳压器。

为了保护充电器以及所充电设备，可以在电路中加入保险丝和输入输出滤波电容。

线性稳压电路的缺点是效率较低，由于稳压器需要消耗多余的电压，因此此类电路在输出大于2V的电压时效率很低。

此外，稳压器的散热问题也需要特别注意，因为稳压器的热损耗很大，所以需要选择合适的散热方式。

开关电源电路开关电源电路是一种高效的车载充电器电路，它采用了开关管、电感和电容等各种元件组成的电路，将汽车电源的电压转换为适合电子设备的电源。

开关电源电路的优点是高效、体积小、重量轻、适用性广。

以下是开关电源电路的电路图：┌─────┐┌───┐ │Q1 │ ┌─────┐│VIN├──┤ ├──┬┤L1 │├───┤ │┌───┐│ ├┤ ├│C1 ├─┬─┤│ ├┤ ├┤C2 │└───┘ │ │ ││ │└─────┘│ │ ││ ││ │ ││ ││ └───┘│ │└──────┴──┘VOUT其中VIN是汽车电源电压，Q1是开关管，L1是电感，C1和C2是电容。

汽车电路图类型和特点⼀、汽车电路图的类型汽车电路图是⽤国家标准规定的线路符号，对汽车电器的构造组成、⼯作原理、⼯作过程及安装要求所作的图解说明，也包括图例及简单的结构⽰意图。

为了便捷的对汽车电路进⾏维修、检查、安装、配线等⼯作。

根据汽车电路图的不同⽤途，可绘制成不同形式的电路图，主要有原理框图、线束图（安装图）、零件位置图、接线图、电路原理图等。

1．原理框图（系统图）由于汽车的电⽓系统较为复杂，为概括性地表⽰各个汽车电⽓系统或分系统的基本组成及其相互关系，常采⽤原理框图丰⽥车系称之为系统图。

所谓原理框图（系统图）是指⽤符号或带注释的框，概略表⽰汽车电器基本组成，相互关系及其主要特征的⼀种简图。

原理框图（系统图）所描述的对象是系统或分系统的主要特征，它对内容的描述是概略的，⽤来表⽰系统或分系统基本组成的是图形符号和带注释的框。

在原理框图（系统图上）我们可以看到整个系统的连接关系，是由什么部件组成的，和哪些电控单元存在联系，以及控制了哪些部件等。

但原理框图只是简单的说明了系统和部件的连接关系，不能体现电路的具体⾛向。

2．线束图（安装图）随着汽车上的⽤电设备、电控单元越来越多需要的连接导线也越来越多。

为了安装⽅便、保护导线同时⽅便维修，将同路的许多导线⽤棉纱编织物或聚氯⼄烯塑料带包扎成束。

线束图是根据电⽓设备在汽车上的实际安装部位绘制的局部电路图。

在实际维修检测中线束图，可以帮助检测技术⼈员快速确定插接器位置，连接⾛线等。

整车电路线束图常⽤于汽车⼚总装线和修理⼚的连接、检修与配线。

线束图主要表明电线束与各⽤电器的连接部位、接线端⼦的标记、线头、插接器（连接器）的形状及位置等。

这种图⼀般不详细描绘线束内部的电线⾛向，只将露在线束外⾯的线头与插接器进⾏详细编号或⽤字母标记。

线束图按照布线位置和线束的功能可分为发动机舱线束、仪表板线束、底板线束、车⾝线束等。

3．零件位置图元件位置图是表现汽车⽤电设备零件安装位置的图⽰。
