12.1桥梁墩台的构造和设计

第一章 桥梁墩台的设计和构造
二、拱桥桥台 拱桥桥台一般比梁桥大，因为要承受拱圈的推力、竖向力
和弯矩，还要承受台后土的侧压力。 1、重力式桥台：除台帽外，与梁桥的重力式桥台相同。 2、轻型桥台：自重轻，尽量让台后土侧压力来平衡拱的水
平推力。
第一章 桥梁墩台的设计和构造
3、组合式桥台：台身承受竖向力，后座的摩阻力和土侧压 力承受水平力。
第一章 桥梁墩台的设计和构造
适用桥长50~80m。当桥较长，孔数较多时，会因墩顶位移 过大而处于不利状态，可划1～4孔为一联。
联与联之间设温度墩：两排互不联系的排架桩墩。
框架墩
框架墩
第一章 桥梁墩台的设计和构造
5、框架墩 组成：由构件组成的平面框架代替墩身，以支撑上部结构。 特点：自重轻、缩短梁的跨径、降低梁高、结构美观、施
②箱形梁：
B 两边支座中心距（B1） 2c12c2
第一章 桥梁墩台的设计和构造
墩身：
重力式桥墩墩身的顶宽，小跨径不小于80cm，中跨不小 于100cm，大跨视情况而定。
墩身侧坡为20：1～30：1，小跨可做成直坡。
为了便于水流和漂浮 物的通过，墩身平面形状 可做成圆端形或尖端形； 无水岸墩或高架桥墩可以 做成矩形，在水流与桥梁 斜交或流向不稳定时，宜 做成圆形.强烈流水或大量 漂流物，迎水端为尖端形或 圆端形破冰棱体。
第一章 桥梁墩台的设计和构造
1、实体桥墩——组成：墩帽、墩身、基础 按截面和质量可以分为：实体重力式桥墩、实体薄壁式桥 墩（墙式桥墩）
墩帽尺寸确定：
《桥规》规定， 墩帽的厚度，对于 大跨径的桥梁不得 小于40cm；对于中、 小跨径的桥梁不得 小于30cm。

第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
第二节 梁桥墩台
26
二、梁桥桥台 重力式桥台 轻型桥台 类型 组合式桥台 承拉桥台
1. 重力式桥台 重力式桥台也称实体 式桥台，它主要靠自重来 平衡台后的土压力。桥台
台身多数由石砌、片石混
凝土或混凝土等圬工材料 建造，并采用就地建造施
工方法
第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
15
第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
第二节 梁桥墩台
16
第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
第二节 梁桥墩台
17
2、空心桥墩
空心桥墩有两种形式：一种为部分镂空实体桥墩，另一种为薄壁 空心桥墩。
第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
第二节 梁桥墩台
18
3. 柱式桥墩 柱式桥墩是目前公路桥梁中广泛采用的桥墩型式。它 具有线条简捷、明快、美观，既节省材料数量又施工方便 的特点，特别适用于桥梁宽度较大的城市桥梁和立交桥。 柱式桥墩一般可分为独柱、双柱和多柱等形式，它可 以根据桥宽的需要以及地物地貌条件任意组合。柱式桥墩 由承台、柱式墩身和盖梁组成，对于上部结构为大悬臂箱 形截面，墩身可以直接与梁相接。
第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
第二节 梁桥墩台
23
第五篇
桥梁墩台
第一章桥梁墩台的设计与构造
第二节 梁桥墩台
24
5. 框架墩 框架式桥墩采用钢筋混凝土或预应力混凝土等压挠和挠曲 构件组成平面框架代替墩身，支承上部结构，必要时可做成双 层或多层的框架
第五篇
桥梁墩台

式中 M稳：稳定力矩 M倾：倾覆力矩 ∑Pi：作用于基底竖向力的总和 (piei)：作用于桥墩上各竖向力与它 们到基底形心轴距离的乘积
本章主要介绍墩（台）帽和墩（台）身
的相关知识，基础部精分选pp在t 此不再赘述。
2
1、桥梁墩台的一般构造及有关规定
1.1 桥梁墩台帽尺寸的拟定
1.1.1 梁式桥的实体墩(台)帽
墩(台)帽厚度一般不小于40厘米,中小桥梁
也不应小于30厘米,并应有5～10厘米的檐口,
墩(台)帽可用15号、20号钢筋混凝土或混凝土
精选ppt
16
重力式桥墩
精选ppt
17
重力式桥墩
精选ppt
18
钢筋混凝土重力式桥墩
精选ppt
19
钢筋混凝土重力式桥墩
精选ppt
20
钢筋混凝土重力式桥墩
精选ppt
21
2. 3 梁桥轻型桥墩
①梁桥轻型桥墩的常见类型
钢筋混凝土薄壁桥墩、柱式桥墩、柔性排
架桩墩等。其中柱式桥墩由分离的两根或多根
立柱（或桩柱）所组成，是公路桥梁中采用较
米验算一个截面。 精选ppt
44
4.2.1 计算步骤:
①内力计算
将作用于每个截面上的外力按顺桥方向和横 桥方向分别进行荷载组合，以求得相应的纵向力、 水平力和弯矩。
②抗压强度的验算
对于轴心受压和偏心受压的桥墩，可按《桥
规》有关公式进行验算，如果不满足要求，应修
改墩身截面尺寸，重新验算。
精选ppt
45
4.2.3 基础底面土的承载力和偏心距的验算Leabharlann 1、基础底面土的承载力验算
顺桥向： m ax 2N/axc []

航运繁忙的河道，船只往往因突发原因引起航行失控，或 是因能见度低造成船舶与桥墩相撞。桥墩在设计中不但要 有一定抵抗船舶冲击荷载的能力，还要考虑采用缓冲装置 和保护系统，预防或改变船只冲击荷载的方向或减少对桥 墩的冲击荷载，不使其破坏。
空心墩 ——桥墩向轻型化、机械化方向发展的途径之一 特点：充分利用材料强度，节省材料，减轻桥墩自重， 空心式桥墩可以采用钢滑动模板施工，使施工速度更 快，质量更好，节省模板和支架，特别对于高桥墩， 更显示出其优越性。 材料：钢筋混凝土或混凝土。混凝土桥墩可在高度小 于50m的桥墩中使用。 适用：在流速大并夹有大量泥砂的河流，以及可能有 船舶、冰和漂浮物撞击的河流中不宜采用。
12.1.3 拱桥桥墩 普通墩，单向推力墩
12.1.4 拱桥桥台
拱桥重力式U形桥台
表 2-1-13 向 ( m) 矩形端头 0.40 0.30 0.20
圆弧形端头（自支座边角量起） 0.25 0.20 0.15
注：① 采用钢筋混凝土悬臂式墩台帽时，上述最小距离为支座至墩台帽边缘的距离； ② 跨径 100m 及以上的桥梁应按实际情况决定。
横桥向：B=两侧主梁间距+支座横向宽度+2c1+2c2
2. 梁桥轻型桥墩 （1）钢筋混凝土实体薄壁桥墩 是一种新型桥墩，截面型式有一字形、I形、箱形等。 特点：结构轻巧、圬工体积小，可节省圬工约70％左右 适用：地基土软弱的地区，高度一般不大于7m。不宜用 在流速大并夹有大量泥沙的河流或可能有船舶、冰、漂 流物撞击的河流中，一般用于中小跨径桥梁上。 材料：混凝土、浆砌块石或钢筋 混凝土。
构 造
按 截 面 形 式 分
矩形
圆形 圆端形
尖端形
常见桥墩截面形式

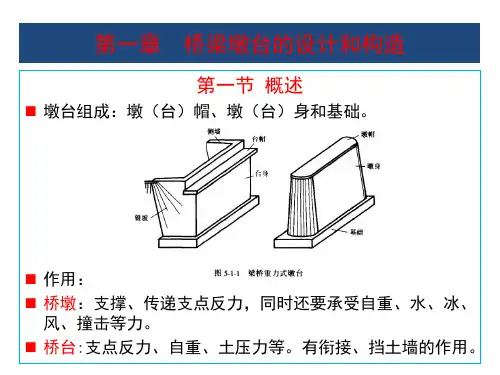

总体上分为两类： 重力式墩（台）——靠自身重量来平衡外力而保持稳定 材料：天然石材或片石混凝土 适用性：地基良好的大、中型桥梁，流冰、漂浮物较多 的河流中，砂石料方便的小桥。 轻型墩（台）——刚度小，受力后允许在一定范围内发 生弹性变形 材料：钢筋砼或少筋砼
