纸和纸板的基本性能及其测定一、定量定量俗称克重，是指单位面积纸张的重量，一般以每平方米多少克来表示。
国外也有以每令纸多少磅或多少公斤来表示的，可以根据纸的长、宽规格和每令张数换算为每平方米多少克。
定量是纸最基本的一项物理指标，它的高低及其均一性，影响着纸张所有的物理、机械、光学和印刷性能。
一般印刷纸的各种性能指标，如厚度、抗张强度、耐破度、不透明度等都与定量密切相关。
如果纸张定量明显低于其标准规定，不但容易发生透印的印刷故障，而且会因机械强度不够而发生断线。
反之，如果定量过于偏高，则生产中就要浪费纸浆，并且保证不了用户每吨卷简纸的实用面积。
当一张纸与下一张纸的定量不同时，印刷调节工作不能在这种纸张间隔中进行，就会发生套印不准和印迹深浅不一的问题。
同一张纸定量不均匀时，更易导致文字字迹不清和图片色泽不一致。

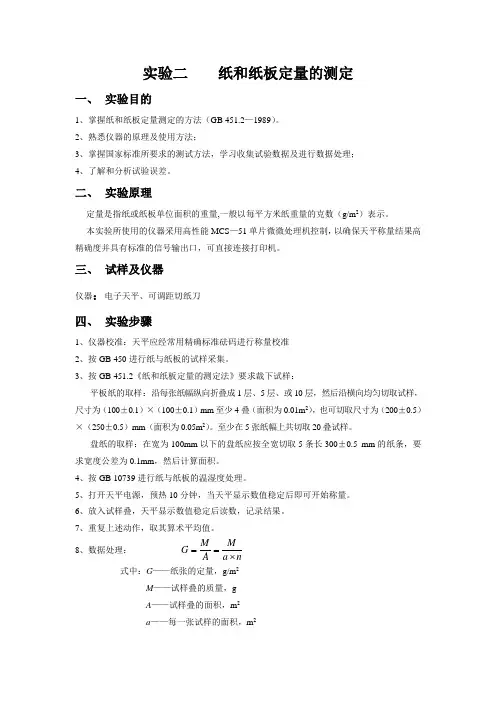

二、纸和纸板的定量定量是纸及纸板最基本的一项质量指标。
因为大多数纸张是按重量销售的。
定量是指单位面积的重量，一般以每平方米纸张有多少克表示。
而我们使用纸张一般是使用纸页的面积。
比如新闻纸印报时，按定量5l克／米2。
每吨纸印46000份报纸，定量增加1 克即52克／米2，则每吨纸少印900份报纸，给社会财富造成损失，故必须严格控制定量。
目前国外为节约原材料，纸张在向低定量方面发展，新闻纸已降低到48.8克／米2，航空版为3 0克／来2。
为此生产及印刷部门都采用相应的措施，保证质量。
定量影响纸张物理、光学和电气性能。
一般的物理性能如抗张强度、耐破度,撕裂度等都于与定量有关。

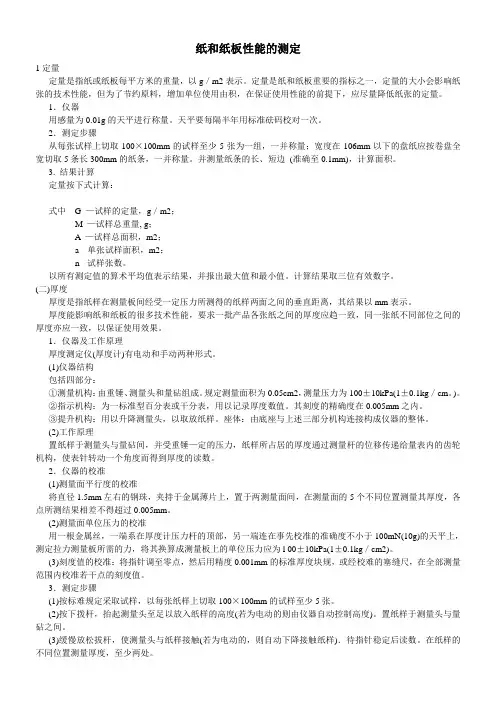

三、厚度与紧度厚度表示纸张的厚薄程度。
测微计进行测定，以一定的面积一定的压力下测定纸张厚度大小，一般压力为980千帕，一般要求一批纸或纸板的厚度一致，否则制成物品的厚薄就不一致。
紧度是指每立方厘米的纸和纸板的重量．其结果以克/厘米3表示。
厚度表示纸张的厚薄程度。
用测微计进行测定，以一定的面积一定的压力下测定纸张厚度大小，一般压力为980千帕，一般要求一批纸或纸板的厚度一致，否则制成物品的厚薄就不一致。
如印图书因纸张厚度不一致，则印成的书有厚有薄，一本书内厚度不均对读者及印刷部门皆不适宜，经济上也不合理，所以印刷纸的厚度是一项重要的物理指标，同时厚度也能影响印刷纸的不透明和压缩性。
所以要控制厚度，以使纸张的其它物理性能得到适当控制。
紧度是指每立方厘米的纸和纸板的重量．其结果以克/厘米3表示。

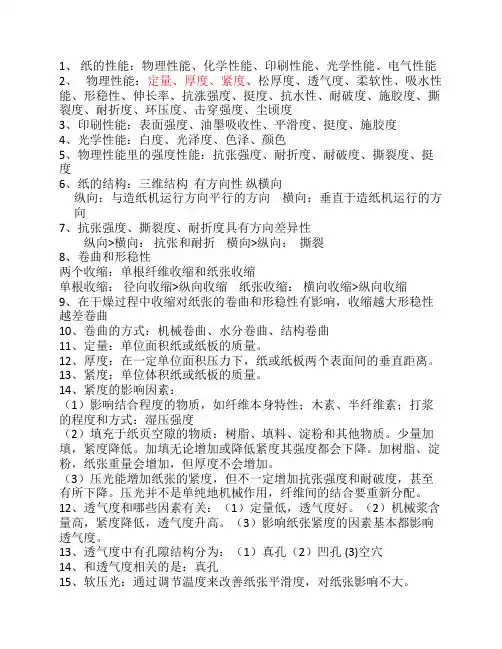

紧度是衡量纸或纸板结构的松紧程度的指标，是纸和纸板的基本性质。
因为同体积的重量越大，纸的结构就越紧密反之纸页较松。
紧度能在相当程度上表示纸张的结构。
它于纸张的多孔性、吸收性，刚性和强度有密切的夫系．并且影响到纸和纸板的光学性能，印刷性能、物理性能。
测定纸张的紧度，并联系其强度性能，可以提供关于纸张有价值的资料。
例如：纸张的耐破度高、而紧度低，这种纸张很可能是用强韧的长纤维浆料制造的; 纸张的耐破度高而紧度很大，这种纸张很可能是用切断和水化很好的浆料制成的；后一种纸张与长纤维浆材制成的纸张相比，撕裂度和耐折度较低。
根据一些资料报导，增加纸张紧度则可增加纸张的抗张强度和耐破度，且成直线关系，但到一定值之后，纸张的撕裂度则随着纸张紧度的增加而按比例降低，紧度增加使纸张的多孔性和透气性降低，透气度与紧度成反比也使纸张的弹性、不透明性、吸墨性和形稳性降低。
但增加了纸张的刚硬性。
各种不同用途的纸张对紧度的要求是不相同的，有的要求较大的紧度。
例如电容器纸（紧度1-1.2g/cm3），其原因是提高紧度能够提高纸的耐电强度，改善纸张的电绝缘性。
有的纸要求较小的紧度。
例如：滤油纸、滤纸等。
因为紧度大会影响到过滤性能，紧度小的纸板（松厚度高）经济价值高。
因为这种纸板能造出更多种厚纸盒，而其重量比较轻。
对印刷纸来说, 要求有一定的紧度，以保证纸张的强度，一定的刚硬性及表面性，但紧度不宜过大，以免降低纸的不透明度和印刷性能。
因而，对各种纸张和纸板应根据使用要求来确定纸与纸板合理的紧度。
四、平滑度平滑度是指在一定的真空度下，一定容积的空气通过受一定压力的试样表面与玻璃面之间的间隙所需的时间，以秒表示。
平滑度决定于纸张的表面状况，如果纸面凹凸不平，纸的平滑度很差。
五、抗张强度和伸长率抗张强度是指纸或纸板所承受的张力。
通常以绝对抗张力表示：即一定宽度的试样的抗张力（牛顿）；或以裂断长表示：即一定宽度的纸条在本身重力作用下将纸拉断时所需的纸张长度（米）；或与横向切面的抗张力表示；即以试样单位横截面的抗张力（牛顿／米2）表示。
抗张强度是物理特性中的重要参数之一。
又是一种基本检验。
长率是指纸或纸板受到一定的张力后．至裂断时的伸长对原试样长度的百分率。
伸长率是衡量纸张强韧性的一项重要指标。
六、撕裂度撕裂度是指撕裂预先切口的试样至一定长度时所需的力，以毫牛（顿）表示。
纸的断裂度就是纸与纸板抗衡裂的能力。
七、耐折度耐折度是指纸和纸板在一定张力下，所能经受180°的往复折叠次数。
以往复折叠次数表示。
耐折度表示纸张的耐柔折叠的能力。
八、纸和纸板的伸长率伸长率是指纸或纸板受到一定的张力后．至裂断时的伸长对原试样长度的百分率。
伸长率是衡量纸张强韧性的一项重要指标。
实际上是纸张拉断时的极限应变。
伸长率愈大，表示纸的弹性愈好，纸张就愈不易破损。
它是纸绳纸、手巾纸、薄页纸、电缆线、瓦楞芯纸、纸袋纸、包装纸、扑克牌纸和其地类似的纸张品种的重要性能。
伸张率测定并不是真正的变形测定，是在完全破损时延伸长度，其中包括纸张的弹性与非弹性伸长率。
伸长率是纸张吸收功的重要组成部分，也是纸张耐破度和原始抗撕力的一项因素。
九、纸和纸板的伸缩率伸缩率是指纸张浸于一定温度的水中起出并风干后尺寸的相对变化。
以尺寸的增减对原试样尺寸的百分率表示。
纸张的伸缩性，是当纸张水分发生变化时，纸张的尺寸发生变化的情况。
所有的纸张基本上都在水分含量增加时伸长，而在水分含量降低时收缩，但其变化的速度。
当紧度愈大时，则伸缩率愈大，形稳性也愈差。
反之伸缩率愈小，行稳性也愈好。
用于胶版印刷（胶版印刷纸，凹版印刷纸等）和某些特殊用途的纸张（如地图纸、海图纸、制图纸、水彩画纸、记录纸、邮票纸等）要束具有较低伸缩率（高的形稳性）。
例如：用于胶版印刷的纸张，在套色印刷时。
如果纸张的伸缩率大，形稳性差，就会造成印刷发生走样套印不准的现象，从而严重地影响到印刷品的质具。
海图纸要求极低的伸缩率，不但是为了适应胶版印刷的条件，同时更重要的是，如果印刷后的图纸在各个温湿度不同的地方引起误差范围之外的变形，就直接影响图纸的测距和测向，甚至影响航行的安全，因此海图纸的形稳住不但要比一般用干胶版印刷的纸张高，而且比地图纸还高。
因此，纸的伸缩率是一项很重要的使用性能。
十、纸和纸板的纵横向,如何测定纸张具有一定的方向，纵向是指与纸机运行平行的方向。
由于纤维排列大多数顺着造纸机运行的方向，而且在这方向上纸张承受着较大的牵引力。
横向是指纸张与纸机运行的方向垂直的方同。
在测定各种物理性能，光学性能时，一定要考虑纸张的方向。
在测定抗张强度，耐折度、撕裂度要从纵横两个方向裁成纸样，以供测定两个方向的强度。
抗张强度和耐折度纵向比横向大。
撕裂度是横向大。
在测定纸张的光学性能时，例如白度纵向比横向就低一些。
因此在进行纸张质量检验时必须考虑纸张的方向。
很多纸张要求纵向和横向的强度要尽量接近一些，然而也有例外，例如：有时纸张要求有较大的纵向抗张强度（电缆纸和纸绳纸）。
各种纸张应当利用其方向的最大优点。
印刷纸的裁切最好将纵向裁成长边，使纸张进入印刷机时，纵向与压印辊的轴心线平行。
书写纸为了便于折页和翻开书本，纵向最好是书本纸页的上下方向。
制图表卡片纸，则最好将纸张的纵向裁成图表的竖同，以取得这一方面刚度较大的优点。
在粘合多层纸张时，期望各层纸张的纵横向交*排列，但这并不一定可以经常做到。
包装在金属罐头外面的标签经常使裁纸张的纵向与罐头的直立方向平行，以便取得绕于罐头最大的柔软性。
十一、纸和纸板纵横向测定法:（1）纸条弯曲法与原试样的边平行地取两条相互垂直的长200 毫米、宽15毫米的纸条。
将其重叠，用手指捏住一端，使另一端自由的弯向左方或右方，如两个纸条分开，下面的纸条弯曲大，则为纸的横向；再将两纸条弯向另一方向，如上面的纸条压在下面的纸条上，两个纸条不分开，上面的纸条为横向。
（2）纸页卷曲法与原纸样的边平方地切取50毫米X 50毫米见方或直径为50毫米的试片，并标注出相当于原试样的边的方向，然后将该片漂浮在水面上，试片卷曲时，与卷曲轴平行的方向为线的纵向。
（3）抗张强度鉴别法按照纸条的强度分辨方向，与原试样边平行地切取两条相互垂直的长250毫米，宽15毫米的纸条，测定其抗张强度，一般情况下抗张强度大的为纵向。
如以测定试片的耐破度米分辨纵横向时，则与破裂主线成直角的方向为纵向。
十二、纸和纸板的正反面,如何测定纸张有两个表面，贴向造纸机造纸网（铜网或聚酯网）的一面为反面，另一方向为正面。
反面由于有造纸网印出来的网纹，总是比较粗糙一些；纸张反面比较疏松，正面比较紧密。
纸张两面平滑度的差别一般称为纸张的两面差别性。
物理和光学性能的检验习惯上正反面都要做，如果只检查一面时，必须说明检验的是哪一面。
纸张在使用时应当考虑到在反面的问题，如果只在纸张的一面印刷则在正面可以得到最好的效果。
各种纸张都有一定程度的两面差别性，纸张的正面比反面更平滑些，并且有较细密的组织。
两面差别性是因两面纤维组织结构具有实际差别。
由干纸页的正面有含量较高的填料、胶料、颜料和细纤维，而反面则反之，使纸页两面的整饰度和反射度有差别，形成纸张的两面光学性能差别，这在厚纸方面，表现更为明显。
按照一般情况，在纸页的反面粗大纤维较多。
白纸反面的白度有时比正面高，这是因为在纸张反面，有大量白度比较低的细小纤维从网面被排除了。
纸张施胶度两面常有不同，主要原因是因为纸张两面松香量有差别。
一般的情况是纸张的正面施胶度检验效果良好，因为胶料保留多些，而反面施胶度检验效果低些，因为胶料保留少些。
双面（即正反面）使用的纸是指两面同时使用或两面没有显著特征都可以使用者。
如:书写纸、凸版印刷纸、打字纸等。
拷贝纸也是双面光纸张，由于正反面没有显著差别，可以用正面也可以用反面，但只使用一面。
一面使用的纸是指正反面的平滑度有显著差别。
如有光纸、招贴纸、单面胶版纸、单面涂料印刷纸等。
这些单面光纸因正面的平滑度、光泽度高，正反面有显著差别，只能在正面使用。
纸和纸板正反面的测定法简述如下：1.直观法折叠一张试片，观察一面的相对平滑性，从造纸网的菱形压痕往往可以认出网面。
拿时水平放正，使人射光与纸面成45°角，视线也与纸面成45°角，观察纸面的网痕。
也可在显微镜下观察纸面有助于识别网面。
