机械原理课程设计滚子从动件凸轮机构

机械原理课程教案一凸轮机构及其设计一、教学目标及基本要求1了解凸轮机构的基本结构特点、类型及应用，学会根据工作要求和使用场合选择凸轮机构。

2.了解凸轮机构的设计过程，对凸轮机构的运动学、动力学参数有明确的概念。

3.掌握从动件常用运动规律的特点及适用场合，了解不同运动规律位移曲线的拼接原则与方法。

4.掌握凸轮机构基本尺寸设计的原则，学会根据这些原则确定移动滚子从动件盘形凸轮机构的基圆半径、滚子半径和偏置方向，摆动从动件盘形凸轮机构的摆杆长、中心距以及移动平底从动件平底宽度。

5.熟练掌握应用反转法原理设计平面凸轮廓线，学会凸轮机构的计算机辅助设计方法。

二、教学内容及学时分配第一节概述第二节凸轮机构基本运动参数设计第三节凸轮机构基本尺寸设计（第一、二、三节共2学时）第四节凸轮轮廓曲线设计（15学时）第五节凸轮机构从动件设计（1学时）第六节凸轮机构的计算机辅助设计（0.5学时）三、教学内容的重点和难点重点：1.凸轮机构的型式选择。

2.从动件运动规律的选择及设计。

3.盘形凸轮机构基本尺寸的设计，凸轮轮廓曲线设计的图解法和解析法。

4.从动件的设计，包括高副元素形状选择，滚子半径和平底宽度的确定。

难点：凸轮轮廓曲线设计的图解法四、教学内容的深化与拓宽空间凸轮机构与高速凸轮机构简介。

五、教学方式与手段及教学过程中应注意的问题充分利用多媒体教学手段，围绕教学基本要求进行教学。

在教学过程中应强调凸轮机构的运动学参数与结构参数的概念及其选用设计；应用反转法原理进行凸轮轮廓曲线的图解法设计时凸轮转角的分度，要注意从动件反转方向；正确确定偏置移动从动件凸轮机构在反转过程中从动件所依次占据的位置线；滚子从动件凸轮机构理论轮廓曲线与实际轮廓曲线的联系和区别等。

要注意突出重点，多采用启发式教学以及教师和学生的互动。

六、主要参考书目1黄茂林，秦伟主编.机械原理.北京：机械工业出版社,2010 2申永胜主编.机械原理教程（第2版）.北京：清华大学出版社,20053孙桓，陈作模、葛文杰主编.机械原理（第七版）.北京：高等教育出版社，20064石永刚，徐振华.凸轮机构设计.上海：上海科学技术出版社，1995七、相关的实践性环节凸轮机构运动参数测试实验。

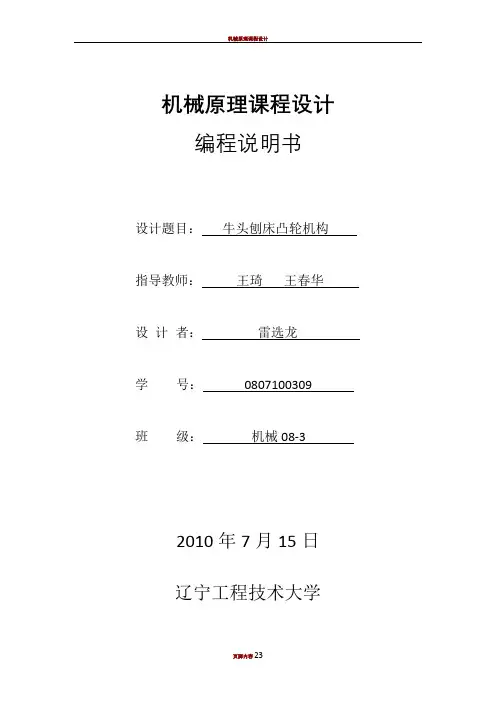

机械原理课程设计编程说明书设计题目：牛头刨床凸轮机构指导教师：王琦王春华设计者：雷选龙学号：0807100309班级：机械08-32010年7月15日辽宁工程技术大学机械原理课程设计任务书（二）姓名雷选龙专业机械工程及自动化班级机械08-3班学号五、要求：1）计算从动件位移、速度、加速度并绘制线图。

2）确定凸轮机构的基本尺寸，选取滚子半径，画出凸轮实际廓线，并按比例绘出机构运动简图。

以上内容作在A2或A3图纸上。

3）编写出计算说明书。

指导教师：开始日期：2010年07月10日完成日期：2010年07月16日目录一设计任务及要求-----------------------------------------------2二数学模型的建立-----------------------------------------------2三程序框图--------------------------------------------------------5四程序清单及运行结果-----------------------------------------6五设计总结-------------------------------------------------------14六参考文献-----------------------------------------------------15一 设计任务与要求已知摆杆9为等加速等减速运动规律，其推程运动角φ=70，远休止角φs =10，回程运动角φ΄=70，摆杆长度l 09D =125,最大摆角φmax =15，许用压力角[α]=40，凸轮与曲线共轴。

（1） 要求：计算从动件位移、速度、加速度并绘制线图（用方格纸绘制），也可做动态显示。

（2） 确定凸轮的基本尺寸，选取滚子半径，画出凸轮的实际廓线，并按比例绘出机构运动简图。

（3） 编写计算说明书。

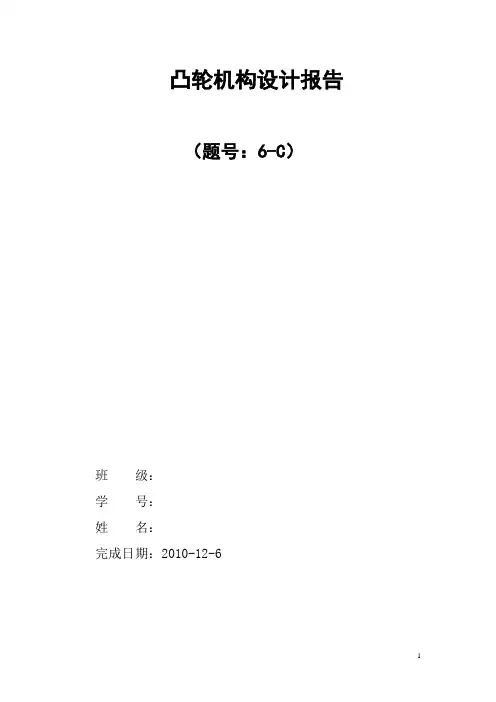

凸轮机构设计报告（题号：6-C）班级：学号：姓名：完成日期：2010-12-6目录1.题目及原始数据 (3)2.推杆运动规律及凸轮廓线方程 (3)3.计算程序 (4)4.计算结果及分析 (7)5.凸轮机构图 (14)6.体会及建议 (14)7.参考书，后附计算程序框图 (15)一、题目及原始数据试用计算机辅助设计完成下列摆动滚子滚子推杆盘形凸轮机构的设计，已知数据如下表所示。

凸轮沿逆时针方向作匀速转动。

表1 凸轮机构的推杆运动规律表2 凸轮机构的推杆在近休、推程、远休及回程段的凸轮转角表3 摆动滚子推杆盘形凸轮机构的已知参数二、推杆运动规律及凸轮廓线方程：推程（等加速段）：φ=2φmδ/δ02推程（等减速段）：φ=φm-2φm(δ0-δ)2/δ02回程（余弦加速）：φ=φm[1+cos(πδ/δ0’)]/2凸轮理论廓线方程：x=l OA sinδ-l AB sin(δ+φ+φ0)y=l OA cosδ-l AB cos(δ+φ+φ0)式中，φ0为推杆的初始位置角，其值为:φ0=arcos[(l OA 2+l AB 2-r 02)/2l OA l AB ]凸轮实际廓线方程x=x-r r cos θ y=y-r r sin θsin θ=(dx/d δ)/22)/()/(δδd dy d dx + cos θ=-(dy/d δ)22)/()/(δδd dy d dx +三、计算程序(用MATLAB 编写):四、计算结果及分析X = Y =8 XP = YP =alphamax1 =alphamax2 =deltamax1 =deltamax2 =roumin =deltamin =五、凸轮机构图-60-40-20204060-80-60-40-202040六、体会及建议七、参考书，后附计算程序框图。

(此文档为word格式，下载后您可任意编辑修改！)凸轮联动机构可爱的小猪目录：一、机构简介 (2)二、原始设计及设计要求、难点 (2)四、制作思路 (3)五、设计步骤 (3)六、设计心得、总结与问题 (30)七、参考文献 (32)一、机构简介凸轮机构的应用，在各种机械，特别是自动机和自动控制装置中，广泛采用着各种形式的凸轮机构。

如内燃机的配汽缸，自动机床的的进刀机构等等。

凸轮机构最大的优点是只要适当地设计出凸轮的轮廓曲线就可以使推杆得到各种预期的运动规律，而且快速响应，机构简单紧凑。

正因如此，凸轮机构不可能被数控和电控完全代替。

设计的凸轮画猪机构时用EXCEL设计两个滚子直动从动件判断凸轮机构的凸轮轮廓线，本小组选择以1°为步长设计凸轮变量，设计好了轮廓线再导入WORKING MODEL 2D 仿真软件，即可生成横向纵向凸轮，在完成凸轮连接结构。

画出轨迹图。

二、原始设计及设计要求、难点1.用CAD画出猪的大体图样，如图所示：2.设计要求、难点：要求设计的机构能不断笔的画出猪的的图样，启动与停顿时冲击小，较精准的画出图示的机构的具体尺寸。

制作的困难在于把目标轨迹的横向与纵向很好地、精确地结合在一起，除此之外，目标曲线的制作也是一个挑战。

三、凸轮设计方案比较与选择方案一：尖顶凸轮结构两对心直动尖顶推杆盘形凸轮画猪机构虽然结构简单，但是易磨损，并且启动与停顿时冲击大。

且在working model软件上，难以按所要求的正确运转。

方案二：滚子凸轮及连杆组合机构由于滚子与凸轮之间为滚动摩擦，所以磨损较小，故可以用来传递较大的力，传递精度也较高，但是容易产生较大的积累误差同时使机械效率降低综上比较，并结合working model 的实际情况考虑，本组实验项目采用方案二的凸轮基本机构设计。

四、制作思路1.在CAD上画出目标轨迹的方案简图2.根据所要画的内容设计两个驱动凸轮3.用workingmodel2D仿真软件设计出机构4.调试机构，进行修改，完成小猪的制作五、设计步骤1.用CAD画出猪的大体结构并标注数据，如图横向凸轮数据纵向凸轮数据2.根据数据得到凸轮推杆位移与凸轮转角关系初始可分为39段，每段约9°，即每转9°画出一段，且横纵坐标与曲线对应相增减，将下图中的时间周期转化为相应的角度便可得到位移与角度的关系3. 根据所画的图，设定数据，做出推杆函数方程，用EXCEL 表示出来。

机械原理课程设计说明书-偏置直动滚子盘形凸轮设计一、设计目的本次课程设计旨在通过实际设计偏置直动滚子盘形凸轮的过程，巩固学生对机械原理知识的掌握和理解，同时培养学生的机械设计能力和实践能力。

二、设计原理偏置直动滚子盘形凸轮是一种用于传递旋转运动的机构，其中凸轮为驱动部件，用于带动连杆的运动。

本次设计采用的偏置直动滚子盘形凸轮结构如下图所示：图1 偏置直动滚子盘形凸轮结构示意图凸轮为圆盘形，上面的轮廓线曲线称为凸轮轮廓线。

偏置直动滚子盘形凸轮上轴心方向的轴向偏置距离称为偏置距离，用e表示。

偏置直动滚子盘形凸轮的压力角为20度，压力角是指接触点处的相对速度方向与接触面法线平面的夹角。

三、设计要求本次设计的偏置直动滚子盘形凸轮需满足如下要求：1.凸轮的转速不超过100r/min；2.凸轮的凸、凹半径分别为25mm和13mm；3.凸轮的周期为360度，接触点运动时间占周期的50%；4.滚子的径向力不超过80N；5.滚子的内侧应由导槽限制；6.选择合适的材料，确保凸轮的寿命不低于8000小时；7.设计合理的润滑方式，保证摩擦性能良好。

四、设计步骤1.确定凸轮的凸、凹半径，周期和压力角。

按照要求绘制凸轮轮廓线，同时确定凸轮的偏置距离和滚子直径；2.确定凸轮和连杆的相对位置，确定滚子位置，设计导槽保证滚子不脱离凸轮；3.选择合适的材料，计算凸轮的耐疲劳寿命；4.设计合理的润滑方式，计算滚子的径向力，保证润滑效果良好；5.进行CAD三维建模，绘制装配图。

五、设计计算1.凸轮的轮廓线曲线为时钟曲线，其方程为：x=cosθ+eθsinθy=sinθ-eθcosθ其中，e为偏置距离，θ为角度；2.滚子直径为8mm；3.滚子径向力计算：F=2.5(Pmax+Plub)sinΔ/2其中，Pmax为接触点最大压力，Plub为黏着力，Δ为凸轮周期的50%；4.凸轮的材料为40Cr，按照材料参数计算凸轮的寿命。

六、设计结果按照上述设计流程，在CAD中建立模型并绘制装配图。

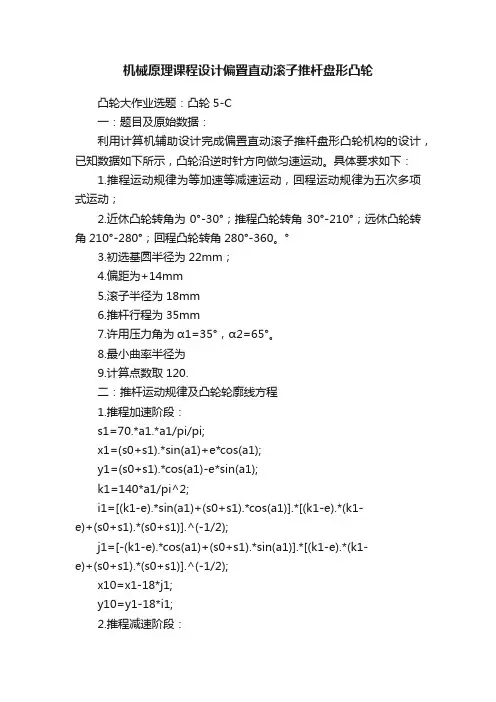

机械原理课程设计偏置直动滚子推杆盘形凸轮凸轮大作业选题：凸轮5-C一：题目及原始数据：利用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，已知数据如下所示，凸轮沿逆时针方向做匀速运动。

具体要求如下：1.推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动；2.近休凸轮转角为0°-30°；推程凸轮转角30°-210°；远休凸轮转角210°-280°；回程凸轮转角280°-360。

°3.初选基圆半径为22mm；4.偏距为+14mm5.滚子半径为18mm6.推杆行程为35mm7.许用压力角为α1=35°，α2=65°。

8.最小曲率半径为9.计算点数取120.二：推杆运动规律及凸轮轮廓线方程1.推程加速阶段：s1=70.*a1.*a1/pi/pi;x1=(s0+s1).*sin(a1)+e*cos(a1);y1=(s0+s1).*cos(a1)-e*sin(a1);k1=140*a1/pi^2;i1=[(k1-e).*sin(a1)+(s0+s1).*cos(a1)].*[(k1-e).*(k1-e)+(s0+s1).*(s0+s1)].^(-1/2);j1=[-(k1-e).*cos(a1)+(s0+s1).*sin(a1)].*[(k1-e).*(k1-e)+(s0+s1).*(s0+s1)].^(-1/2);x10=x1-18*j1;y10=y1-18*i1;2.推程减速阶段：s11=35-70.*(pi-a11).*(pi-a11)/pi/pi;x11=(s0+s11).*sin(a11)+e*cos(a11);y11=(s0+s11).*cos(a11)-e*sin(a11);k11=140.*(pi-a1)/pi^2;i11=[(k11-e).*sin(a11)+(s0+s11).*cos(a11)].*[(k11-e).*(k11-e)+(s0+s11).*(s0+s11)].^(-1/ 2);j11=[-(k11-e).*cos(a11)+(s0+s11).*sin(a11)].*[(k11-e).*(k11-e)+(s0+s11).*(s0+s11)].^(-1/ 2);x101=x11-18*j11;y101=y11-18*i11;3.远休阶段：x2=(s0+s2).*sin(a2)+e*cos(a2);y2=(s0+s2).*cos(a2)-e*sin(a2);k2=0;i2=[(k2-e).*sin(a2)+(s0+s2).*cos(a2)].*[(k2-e).*(k2-e)+(s0+s2).*(s0+s2)].^(-1/2);j2=[-(k2-e).*cos(a2)+(s0+s2).*sin(a2)].*[(k2-e).*(k2-e)+(s0+s2).*(s0+s2)].^(-1/2);x20=x2-18*j2;y20=y2-18*i2;4.回程阶段：a30=33*pi/18-a3;s3=(350.*a30.*a30.*a30/(4*pi/9)^3-525.*a30.*a30.*a30.*a30/(4*pi/9)^4+210.*a30.*a30.*a30.*a30.*a30/(4*pi/9)^5);x3=(s0+s3).*sin(a3)+e*cos(a3);y3=(s0+s3).*cos(a3)-e*sin(a3);k3=-1050.*a30.*a30/(4*pi/9)^3+2100.*a30.*a30.*a30/(4*pi/9)^4-1050.*a30.*a30.*a30 .*a30/(4*pi/9)^5;i3=[(k3-e).*sin(a3)+(s0+s3).*cos(a3)].*[(k3-e).*(k3-e)+(s0+s3).*(s0+s3)].^(-1/2);j3=[-(k3-e).*cos(a3)+(s0+s3).*sin(a3)].*[(k3-e).*(k3-e)+(s0+s3).*(s0+s3)].^(-1/2);x30=x3-18*j3;y30=y3-18*i3;5.近休阶段：s4=0;x4=(s0+s4).*sin(a4)+e*cos(a4);y4=(s0+s4).*cos(a4)-e*sin(a4);k4=0;i4=[(k4-e).*sin(a4)+(s0+s4).*cos(a4)].*[(k4-e).*(k4-e)+(s0+s4).*(s0+s4)].^(-1/2);j4=[-(k4-e).*cos(a4)+(s0+s4).*sin(a4)].*[(k4-e).*(k4-e)+(s0+s4).*(s0+s4)].^(-1/2);x40=x4-18*j4;y40=y4-18*i4;三：matlab计算程序e=14;r0=22s0=sqrt(r0^2-e^2);c111=1;c3=1;for(i=1::200) %由压力角条件循环求合适基圆半径if (c111<35/180)&&(c3<65/180) %判断条件else a1=0:pi/60:pi/2; % 推程加速阶段s1=70.*a1.*a1/pi/pi;x1=(s0+s1).*sin(a1)+e*cos(a1);y1=(s0+s1).*cos(a1)-e*sin(a1);k1=140*a1/pi^2; % 对s1求导i1=[(k1-e).*sin(a1)+(s0+s1).*cos(a1)].*[(k1-e).*(k1-e)+(s0+s1).*(s0+s1)].^(-1/2);j1=[-(k1-e).*cos(a1)+(s0+s1).*sin(a1)].*[(k1-e).*(k1-e)+(s0+s1).*(s0+s1)].^(-1/2);x10=x1-18*j1;y10=y1-18*i1;a11=pi/2:pi/60:pi; % 推程减速阶段s11=35-70.*(pi-a11).*(pi-a11)/pi/pi;x11=(s0+s11).*sin(a11)+e*cos(a11);y11=(s0+s11).*cos(a11)-e*sin(a11);k11=140.*(pi-a1)/pi^2;i11=[(k11-e).*sin(a11)+(s0+s11).*cos(a11)].*[(k11-e).*(k11-e)+(s0+s11).*(s0+s11)].^(-1/ 2);j11=[-(k11-e).*cos(a11)+(s0+s11).*sin(a11)].*[(k11-e).*(k11-e)+(s0+s11).*(s0+s11)].^(-1/ 2);x101=x11-18*j11;y101=y11-18*i11;a2=pi:pi/60:25*pi/18; %凸轮远休阶段s2=35;%推杆行程x2=(s0+s2).*sin(a2)+e*cos(a2);y2=(s0+s2).*cos(a2)-e*sin(a2);k2=0;i2=[(k2-e).*sin(a2)+(s0+s2).*cos(a2)].*[(k2-e).*(k2-e)+(s0+s2).*(s0+s2)].^(-1/2);j2=[-(k2-e).*cos(a2)+(s0+s2).*sin(a2)].*[(k2-e).*(k2-e)+(s0+s2).*(s0+s2)].^(-1/2);x20=x2-18*j2;y20=y2-18*i2;a3=25*pi/18:pi/60:33*pi/18;%推杆回程阶段a30=33*pi/18-a3;s3=(350.*a30.*a30.*a30/(4*pi/9)^3-525.*a30.*a30.*a30.*a30/(4*pi/9)^4+210.*a30.*a30.*a30.*a30.*a30/(4*pi/9)^5);x3=(s0+s3).*sin(a3)+e*cos(a3);y3=(s0+s3).*cos(a3)-e*sin(a3);k3=-1050.*a30.*a30/(4*pi/9)^3+2100.*a30.*a30.*a30/(4*pi/9)^4-1050.*a30.*a30.*a30 .*a30/(4*pi/9)^5;i3=[(k3-e).*sin(a3)+(s0+s3).*cos(a3)].*[(k3-e).*(k3-e)+(s0+s3).*(s0+s3)].^(-1/2);j3=[-(k3-e).*cos(a3)+(s0+s3).*sin(a3)].*[(k3-e).*(k3-e)+(s0+s3).*(s0+s3)].^(-1/2);x30=x3-18*j3;y30=y3-18*i3;a4=33*pi/18:pi/60:2*pi;%推杆近休阶段s4=0;x4=(s0+s4).*sin(a4)+e*cos(a4);y4=(s0+s4).*cos(a4)-e*sin(a4);k4=0;i4=[(k4-e).*sin(a4)+(s0+s4).*cos(a4)].*[(k4-e).*(k4-e)+(s0+s4).*(s0+s4)].^(-1/2);j4=[-(k4-e).*cos(a4)+(s0+s4).*sin(a4)].*[(k4-e).*(k4-e)+(s0+s4).*(s0+s4)].^(-1/2);x40=x4-18*j4;y40=y4-18*i4;plot(x10,y10,'-g*',x101,y101,'-g+',x20,y20,'-r*',x30,y30,'-b*',x40,y40,'-k*',x1,y1,'-g*',x11, y11,'-g+',x2,y2,'-r*',x3,y3,'-b*',x4,y4,'-k*')%凸轮轮廓曲线绘制title(‘凸轮轮廓曲线绘制');xlabel('Variable X'); %X轴ylabel('Variable Y'); %Y轴text(-250,-200,'工作廓线') %文字标注text(100,-100,'理论廓线');grid on %加网格axis equal%坐标相等a1=0:pi/60:pi/2; %压力角计算force1=abs(atan((k1).*(s0+s1).^-1));c1=max(force1);a11=pi/2:pi/60:pi;force11=abs(atan((k11).*(s0+s11).^-1));c11=max(force11);c111=max(c1,c11);a2=pi:pi/60:25*pi/18;force2=abs(atan((k2).*(s0+s2).^-1));c2=max(force2);a3=25*pi/18:pi/60:33*pi/18;force3=abs(atan((k3).*(s0+s3).^-1));c3=max(force3);a4=33*pi/18:pi/60:2*pi;force4=abs(atan((k4).*(s0+s4).^-1));c4=max(force4);r0=r0+1; %每循环一次基圆半径+1s0=sqrt(r0^2-e^2);endend%求最大压力角位置c111c3[m1,n1]=sort(force1);bend1=n1(end-1+1:end) jiaodu1=(bend1(end)-1)*3[m11,n11]=sort(force11);bend11=n11(end-1+1:end) jiaodu11=(bend11(end)-1)*3+90 [m3,n3]=sort(force3);bend3=n3(end-1+1:end) jiaodu=(bend3(end)-1)*3+250 vv=i1./j1;vv1=diff(vv);vv2=diff(vv,2);vv22=[0,vv2];p=(1+vv1.^2).^(3/2)./vv22;g=min(p)vv1=i11./j11;vv11=diff(vv1);vv21=diff(vv1,2);vv221=[0,vv21];p1=(1+vv11.^2).^(3/2)./vv221; g1=min(p1)vv2=i2./j2;vv222=diff(vv2);vv223=diff(vv2,2);vv2211=[0,vv223];p2=(1+vv222.^2).^(3/2)./vv2211; g2=min(p2)vv=i3./j3;vv1=diff(vv);vv2=diff(vv,2);vv22=[0,vv2];p=(1+vv1.^2).^(3/2)./vv22;g3=min(p)vv=i4./j4;vv1=diff(vv);vv2=diff(vv,2);vv22=[0,vv2];p=(1+vv1.^2).^(3/2)./vv22;g4=min(p))ro=sqrt(s0^2+e^2) %求合适基圆半径x1 y1x11y11x2y2x3y3x4y4x10y10x101y101x20y20x30y30x40y40force1force11force2force3force4c111c3jiaodu11jiaodu3四：计算结果及分析：（1）工作廓线坐标：1;推程加速阶段X坐标14 127. 136. 153. 161. 195. 223.2推程加速阶段Y坐标176. 149. 133.21.3推程减速阶段X坐标227. 209.120. 109. 86.4推程减速阶段Y坐标-141.5远休阶段X坐标6远休阶段Y坐标-110.7减速阶段X坐标-243. -243. -242. -240. -196. -118. -99.8减速阶段Y坐标-58. 18.185.9近休X坐标10近休Y坐标1 197. 209.（2）理论廓线坐标; 推程加速阶段X坐标174.207.推程加速阶段Y坐标182.推程减速阶段X坐标209. 209. 187. 119. 99. 44.推程减速阶段Y坐标-60. -142. -151. -183. -202.远休阶段X坐标-71.-216.远休阶段Y坐标回程阶段X坐标-225. -225.回程阶段Y坐标近休阶段X坐标近休阶段Y坐标186.凸轮压力角推程最大压力角：*180出现位置：90回程最大压力角：*180出现位置292最小曲率半径：g2=<*18故满足要求最后确定基圆半径：ro = 211五：凸轮机构图六：体会和建议在本次设计中，对凸轮结构的各项参数对最终凸轮形状的影响有了更深刻的认识。

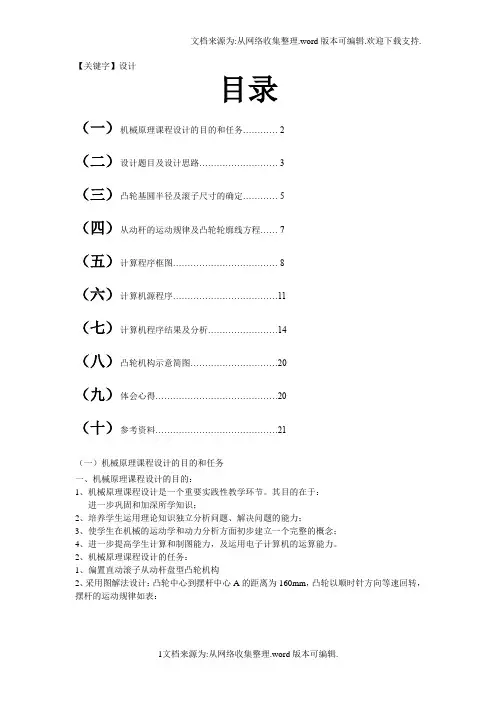

【关键字】设计目录（一）机械原理课程设计的目的和任务 (2)（二）设计题目及设计思路 (3)（三）凸轮基圆半径及滚子尺寸的确定 (5)（四）从动杆的运动规律及凸轮轮廓线方程 (7)（五）计算程序框图 (8)（六）计算机源程序 (11)（七）计算机程序结果及分析 (14)（八）凸轮机构示意简图 (20)（九）体会心得 (20)（十）参考资料 (21)（一）机械原理课程设计的目的和任务一、机械原理课程设计的目的：1、机械原理课程设计是一个重要实践性教学环节。

其目的在于：进一步巩固和加深所学知识；2、培养学生运用理论知识独立分析问题、解决问题的能力；3、使学生在机械的运动学和动力分析方面初步建立一个完整的概念；4、进一步提高学生计算和制图能力，及运用电子计算机的运算能力。

2、机械原理课程设计的任务：1、偏置直动滚子从动杆盘型凸轮机构2、采用图解法设计：凸轮中心到摆杆中心A的距离为160mm，凸轮以顺时针方向等速回转，摆杆的运动规律如表：3、设计要求：①升程过程中，限制最大压力角αmax≤30º,确定凸轮基园半径r0②合理选择滚子半径rr③选择适当比例尺，用几何作图法绘制从动件位移曲线，并画于图纸上；④用反转法绘制凸轮理论廓线和实际廓线，并标注全部尺寸（用A2图纸）⑤将机构简图、原始数据、尺寸综合方法写入说明书4、用解析法设计该凸轮轮廓，原始数据条件不变，要写出数学模型，编制程序并打印出结果备注：凸轮轮廓曲率半径与曲率中心理论轮廓方程，其中其曲率半径为：；曲率中心位于：三、课程设计采用方法：对于此次任务，要用图解法和解析法两种方法。

图解法形象，直观，应用图解法可进一步提高学生绘图能力，在某些方面，如凸轮设计中，图解法是解析法的出发点和基础；但图解法精度低，而解析法则可应用计算机进行运算，精度高，速度快。

在本次课程设计中，可将两种方法所得的结果加以对照。

四、编写说明书：1、设计题目（包括设计条件和要求）；2、机构运动简图及设计方案的确定，原始数据；3、机构运动学综合；4、列出必要的计算公式，写出图解法的向量方程，写出解析法的数学模型，计算流程和计算程序，打印结果；5、分析讨论。

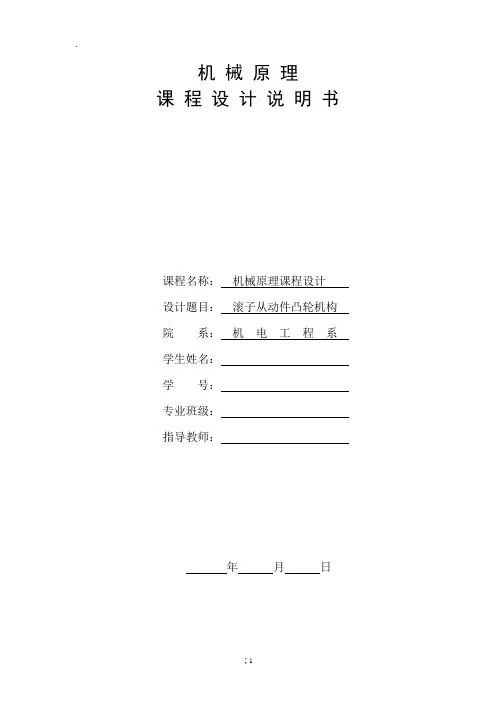

机械原理
课程设计说明书
课程名称：机械原理课程设计
设计题目：滚子从动件凸轮机构院系：机电工程系学生姓名：
学号：
专业班级：
指导教师：
年月日
一、机械原理课程设计的目的和任务
1、机械原理课程设计是一个重要的实践性教学环节，其目的在于进一步巩
固和加深所学知识；
2、培养学生运用理论知识独立分析问题，解决问题的能力；
3、使学生在机械的运动学和动力分析方面初步建立一个完整的概念；
4、进一步提高学生计算和制图能力。

二、机械原理课程设计的任务
假设无碳小车前轮转向依靠凸轮机构调节，示意图下图所示，试用图解法设计该凸轮机构；要求滚子从动件。

图1 凸轮机构示意图
图中：a—前轮与凸轮的中心距；e—凸轮偏心距；f—前轮中心与导路距离。

α—控制杆摆角。

表1 原始数据表
中心距a偏心距e导路距离f控制杆摆角α推程运动规律回程运动规律
三、设计要求
1、确定合适的从动件长度，合理选择滚子半径；
2、选择适当的比例，用作图法绘制从动件位移线图，并画在图纸上；
3、用反转法绘制凸轮的理论轮廓与实际轮廓，用A4图纸。

四、原始数据分析
表2 相关参数表
1、从动件推程运动方程
2、从动件远休程运动方程
3、从动件回程运动方程
4、从动件近休程运动方程
五、绘制从动件运动路线图
表1 从动件推程位移数据表
表2 从动件回程位移数据表
六、根据压力角确定凸轮的基圆半径。

七、滚子从动件滚子半径的确定。

八、根据反转法绘制凸轮轮廓曲线。

机械原理课程设计目录1.设计题目及要求--------------------------------------------------------------------P32.设计目的------------------------------------------------------------------------------P33.设计过程与思路----------------------------------------------------------------------P44.从动件运动规律设计--------------------------------------------------------------P55.凸轮基本尺寸设计-------------------------------------------------------------------P86.凸轮廓线设计------------------------------------------------------------------------P97.校核压力角和凸轮廓线是否出现运动失真现象------------------------P108.改进设计------------------------------------------------------------------------------P119.绘制机构工作图-------------------------------------------------------------------P1110.结束语--------------------------------------------------------------------------------P12 附录及参考文献：机械原理课本机械原理课程ppt，pdf1. 设计题目及要求某技术人员欲设计一台打包机，其推送包装物品的机构如图所示。

冲床冲压机构、送料机构及传动系统的设计一、设计题目设计冲制薄壁零件冲床的冲压机构、送料机构及其传动系统。

冲床的工艺动作如图5—1a所示，上模先以比较大的速度接近坯料，然后以匀速进行拉延成型工作，此后上模继续下行将成品推出型腔，最后快速返回。

上模退出下模以后，送料机构从侧面将坯料送至待加工位置，完成一个工作循环。

图1 冲床工艺动作与上模运动、受力情况要求设计能使上模按上述运动要求加工零件的冲压机构和从侧面将坯料推送至下模上方的送料机构，以及冲床的传动系统，并绘制减速器装配图。

二、原始数据与设计要求1．动力源是电动机，下模固定，上模作上下往复直线运动，其大致运动规律如图b）所示，具有快速下沉、等速工作进给和快速返回的特性；2．机构应具有较好的传力性能，特别是工作段的压力角应尽可能小；传动角γ大于或等于许用传动角[γ]=40°；3．上模到达工作段之前，送料机构已将坯料送至待加工位置（下模上方）；4．生产率约每分钟70件；5．上模的工作段长度L=30~100mm，对应曲柄转角 0=（1/3~1/2）π；上模总行程长度必须大于工作段长度的两倍以上；6．上模在一个运动循环内的受力如图c）所示，在工作段所受的阻力F0＝5000N，在其他阶段所受的阻力F1＝50N；7．行程速比系数K≥1.5；8．送料距离H=60~250mm；9．机器运转不均匀系数δ不超过0.05。

若对机构进行运动和动力分析，为方便起见，其所需参数值建议如下选取：1）设连杆机构中各构件均为等截面均质杆，其质心在杆长的中点，而曲柄的质心则与回转轴线重合；2）设各构件的质量按每米40kg计算，绕质心的转动惯量按每米2kg·m2计算；3）转动滑块的质量和转动惯量忽略不计，移动滑块的质量设为36kg；4）传动装置的等效转动惯量（以曲柄为等效构件）设为30kg·m2；5 ) 机器运转不均匀系数δ不超过0.05。

三、传动系统方案设计冲床传动系统如图5－2所示。

广东工业大学华立学院课程设计（论文）课程名称机械原理课程设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级机械班学号学生姓名 lilili指导教师2012 年6月28日目录目录......................................... 错误！未定义书签。

课程设计（论文）任务书. (3)摘要....................................... 错误！未定义书签。

一、根据已知基尺寸做出圆..................... 错误！未定义书签。

二、绘制推杆的位移图线....................... 错误！未定义书签。

三、用反转法设计图轮廓线..................... 错误！未定义书签。

四、压力角是否满足许用压力角的要求.......... .错误！未定义书签。

五、参考文献...............................................- 11 -广东工业大学华立学院课程设计（论文）任务书题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级机械班姓名学号设计一个偏置直动滚子从动件盘形凸轮机构。

设计参数如表中所示，凸轮回转方向为顺时针（或逆时针），从动件推程以正弦加速度运动规律上升，回程以等加速等减速运动规律下降，其中，e、r r、r b、h分别代表偏距、滚子半径、基圆半径及从动件最大升程，ф、фs、ф‘、фs’分别代表凸轮的推程角、远休止角、回程角及近休止角。

1、设计数据：设计内容偏置直动滚子从动件盘形凸轮轮廓设计符号 e r r r b h ффsф‘фs’单位mm (º)数据10 55 40 180 30 120 302、设计要求1）、用图解法设计此盘形凸轮机构，正确确定偏距e的方向；2）、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。

课 程 设 计（论文）课程名称机械原理题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系） 机电工程学部2012年6月27日目录课程设计（论文）任务书 (3)摘 要 .......................................................................................................................... 错误！未定义书签。

一、根据已知尺寸做出基圆....................................................................................... 错误！未定义书签。

二、用反转法设计图轮廓线....................................................................................... 错误！未定义书签。

三、 绘制推杆的位移图线......................................................................................... 错误！未定义书签。

四、压力角是否满足许用压力角的要求 ................................................................... 错误！未定义书签。

五、心得与体会 .......................................................................................................... 错误！未定义书签。

课程设计（论文）任务书一、课程设计（论文）的内容通过用autoCAD 软件绘图，利用图解法进行偏置直动滚子从动件盘形凸轮机构的设计，最后检验压力角是否满足许用压力角的要求。

机械原理课程设计凸轮机构一、课程设计目标本课程设计旨在通过对凸轮机构的学习，使学生了解凸轮机构的基本工作原理、结构特点和应用领域，掌握凸轮机构的设计和分析方法，培养学生的机械原理分析和设计能力。

二、课程设计内容1. 凸轮机构的基本概念和分类（1）凸轮机构的定义和基本概念（2）凸轮机构的分类和特点2. 凸轮机构的工作原理和运动分析（1）凸轮机构的工作原理和运动规律（2）凸轮机构的运动分析方法3. 凸轮机构的设计和优化（1）凸轮机构的设计原则和方法（2）凸轮机构的优化设计方法4. 凸轮机构的应用和发展（1）凸轮机构在机械传动系统中的应用（2）凸轮机构的发展趋势和前景三、教学方法本课程采用多种教学方法，包括课堂讲授、案例分析、实验演示、课外阅读和小组讨论等。

通过多种教学手段，引导学生深入理解和掌握凸轮机构的基本原理和设计方法，提高学生的分析和设计能力。

四、教学评价本课程的教学评价主要包括平时作业、课堂表现、实验报告和期末考试等。

通过对学生的综合评价，评估学生的学习成果和能力提高情况，为学生提供有效的反馈和指导。

五、参考教材1.《机械设计基础》（第四版），郑育新、刘道玉编著，清华大学出版社，2017年。

2.《机械原理》（第五版），唐光明编著，高等教育出版社，2018年。

3.《机械设计手册》（第三版），机械工业出版社，2015年。

六、教学进度安排本课程的教学进度安排如下：第一周：凸轮机构的基本概念和分类第二周：凸轮机构的工作原理和运动分析第三周：凸轮机构的设计和优化第四周：凸轮机构的应用和发展第五周：实验演示和案例分析第六周：课外阅读和小组讨论第七周：期末考试和总结回顾。

软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计尖底－滚子直动从动件盘形凸轮机构设计1. 凸轮基本参数基圆半径rb=45.000 mm 偏距e=10.000 mm滚子半径rt=20.000 mm 凸轮转速n=500.000 rpm刀具半径rd=10.000 mm 内包络2. 运动规律选择推程运动规律:正弦加速度回程运动规律:余弦加速度3. 运动规律参数行程h=40.000 mm 推程角Φ1=120.000°远停角Φ2=90.000°回程角Φ3=90.000°近停角Φ4=60°从动件运动规律线图第1页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计----- 从动件运动规律-----Φ（°）位移S（mm）速度V（m/S）加速度a（m/S2）跃度j（m/S3）000 00.000 0.000 0000.00 24674.0005 00.019 0.034 0040.66 23833.3010 00.150 0.134 0078.54 21368.3015 00.498 0.293 0111.07 17447.2020 01.153 0.500 0136.03 12337.0025 02.184 0.741 0151.73 6386.1030 03.634 1.000 0157.08 0.0035 05.517 1.259 0151.73 -6386.1040 07.820 1.500 0136.03 -12337.0045 10.498 1.707 0111.07 -17447.2第2页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计050 13.484 1.866 0078.54 -21368.3055 16.686 1.966 0040.66 -23833.3060 20.000 2.000 0000.00 -24674.0065 23.314 1.966 -0040.66 -23833.3070 26.516 1.866 -0078.54 -21368.3075 29.502 1.707 -0111.07 -17447.2080 32.180 1.500 -0136.03 -12337.0085 34.483 1.259 -0151.73 -6386.1090 36.366 1.000 -0157.08 0.0095 37.816 0.741 -0151.73 6386.1100 38.847 0.500 -0136.03 12337.0105 39.502 0.293 -0111.07 17447.2110 39.850 0.134 -0078.54 21368.3115 39.981 0.034 -0040.66 23833.3120 40.000 0.000 0000.00 24674.0125 40.000 0.000 0000.00 0.0130 40.000 0.000 0000.00 0.0135 40.000 0.000 0000.00 0.0140 40.000 0.000 0000.00 0.0145 40.000 0.000 0000.00 0.0150 40.000 0.000 0000.00 0.0155 40.000 0.000 0000.00 0.0160 40.000 0.000 0000.00 0.0165 40.000 0.000 0000.00 0.0170 40.000 0.000 0000.00 0.0175 40.000 0.000 0000.00 0.0180 40.000 0.000 0000.00 0.0185 40.000 0.000 0000.00 0.0190 40.000 0.000 0000.00 0.0195 40.000 0.000 0000.00 0.0200 40.000 0.000 0000.00 0.0205 40.000 0.000 0000.00 0.0210 40.000 0.000 0000.00 0.0215 39.696 -0.364 -0215.99 3988.3220 38.794 -0.716 -0206.10 7855.4225 37.321 -1.047 -0189.94 11483.8230 35.321 -1.346 -0168.01 14763.3235 32.856 -1.604 -0140.98 17594.2240 30.000 -1.814 -0109.66 19890.5245 26.840 -1.968 -0075.01 21582.5250 23.473 -2.063 -0038.09 22618.7255 20.000 -2.094 0000.00 22967.6260 16.527 -2.063 0038.09 22618.7265 13.160 -1.968 0075.01 21582.5270 10.000 -1.814 0109.66 19890.5第3页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计275 07.144 -1.604 0140.98 17594.2280 04.679 -1.346 0168.01 14763.3285 02.679 -1.047 0189.94 11483.8290 01.206 -0.716 0206.10 7855.4295 00.304 -0.364 0215.99 3988.3300 00.000 0.000 0219.32 0.0305 00.000 0.000 0000.00 0.0310 00.000 0.000 0000.00 0.0315 00.000 0.000 0000.00 0.0320 00.000 0.000 0000.00 0.0325 00.000 0.000 0000.00 0.0330 00.000 0.000 0000.00 0.0335 00.000 0.000 0000.00 0.0340 00.000 0.000 0000.00 0.0345 00.000 0.000 0000.00 0.0350 00.000 0.000 0000.00 0.0355 00.000 0.000 0000.00 0.0360 00.000 0.000 0000.00 0.0凸轮理论廓线与滚子包络----- 从动件位移、凸轮理论廓线坐标与压力角-----转角Φ位移S 坐标X 坐标Y 压力角α000°00.000 010.000 043.875 12.840°第4页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计005°00.019 013.788 042.855 12.024°010°00.150 017.493 041.620 9.594°015°00.498 021.144 040.273 5.671°020°01.153 024.797 038.892 0.573°025°02.184 028.528 037.517 5.155°030°03.634 032.415 036.144 10.842°035°05.517 036.522 034.724 15.870°040°07.820 040.889 033.173 19.836°045°10.498 045.519 031.377 22.573°050°13.484 050.367 029.209 24.084°055°16.686 055.344 026.545 24.459°060°20.000 060.317 023.277 23.819°065°23.314 065.120 019.332 22.293°070°26.516 069.566 014.678 20.013°075°29.502 073.464 009.332 17.121°080°32.180 076.636 003.359 13.777°085°34.483 078.931 -003.133 10.160°090°36.366 080.241 -010.000 6.469°095°37.816 080.508 -017.082 2.912°100°38.847 079.728 -024.213 0.312°105°39.502 077.947 -031.239 3.025°110°39.850 075.255 -038.032 5.079°115°39.981 071.773 -044.502 6.362°120°40.000 067.638 -050.598 6.799°125°40.000 062.970 -056.300 6.799°130°40.000 057.824 -061.574 6.799°135°40.000 052.237 -066.380 6.799°140°40.000 046.253 -070.680 6.799°145°40.000 039.917 -074.442 6.799°150°40.000 033.277 -077.638 6.799°155°40.000 026.384 -080.243 6.799°160°40.000 019.290 -082.237 6.799°165°40.000 012.049 -083.605 6.799°170°40.000 004.717 -084.337 6.799°175°40.000 -002.652 -084.427 6.799°180°40.000 -010.000 -083.875 6.799°185°40.000 -017.272 -082.684 6.799°190°40.000 -024.413 -080.864 6.799°195°40.000 -031.368 -078.429 6.799°200°40.000 -038.084 -075.396 6.799°205°40.000 -044.510 -071.790 6.799°210°40.000 -050.598 -067.638 6.799°215°39.696 -056.126 -062.722 11.463°220°38.794 -060.799 -056.900 15.985°225°37.321 -064.485 -050.343 20.278°第5页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计230°35.321 -067.095 -043.246 24.272°235°32.856 -068.590 -035.819 27.909°240°30.000 -068.977 -028.277 31.144°245°26.840 -068.316 -020.822 33.939°250°23.473 -066.706 -013.637 36.256°255°20.000 -064.287 -006.873 38.053°260°16.527 -061.221 -000.641 39.274°265°13.160 -057.689 004.991 39.841°270°10.000 -053.875 010.000 39.645°275°07.144 -049.953 014.409 38.541°280°04.679 -046.080 018.279 36.335°285°02.679 -042.380 021.708 32.798°290°01.206 -038.942 024.816 27.713°295°00.304 -035.813 027.734 20.986°300°00.000 -032.997 030.598 12.840°305°00.000 -030.204 033.357 12.840°310°00.000 -027.182 035.863 12.840°315°00.000 -023.953 038.095 12.840°320°00.000 -020.542 040.038 12.840°325°00.000 -016.974 041.676 12.840°330°00.000 -013.277 042.997 12.840°335°00.000 -009.479 043.990 12.840°340°00.000 -005.609 044.649 12.840°345°00.000 -001.696 044.968 12.840°350°00.000 002.229 044.945 12.840°355°00.000 006.138 044.579 12.840°360°00.000 010.000 043.875 12.840°推程最大压力角: 024.469 °回程最大压力角: 039.867 °凸轮轮廓曲线与刀具中心轨迹第6页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计－－－－－参数说明－－－－－Φ－凸轮转角(°)Xa、Ya－实际廓线坐标（mm）ρb－理论廓线曲率半径（mm）ρa－实际廓线曲率半径（mm）曲率半径：“-”曲线外凸，“+”曲线内凹Xc、Yc－刀具中心轨迹坐标（mm）ΦXa Ya ρ b ρa Xc Yc000 005.556 024.375 -045.000 -025.000 007.778 034.125005 007.932 023.732 -066.605 -046.605 010.860 033.293010 010.786 022.778 -124.787 -104.787 014.139 032.199015 014.084 021.561 -534.119 -514.119 017.614 030.917020 017.769 020.168 433.071 453.071 021.283 029.530025 021.739 018.705 281.345 301.345 025.134 028.111030 025.851 017.251 543.056 563.056 029.133 026.698035 029.967 015.828 -562.257 -542.257 033.245 025.276040 033.995 014.399 -167.775 -147.775 037.442 023.786045 037.889 012.889 -102.014 -082.014 041.704 022.133050 041.626 011.220 -077.071 -057.071 045.996 020.214055 045.181 009.319 -064.545 -044.545 050.262 017.932060 048.510 007.134 -057.187 -037.187 054.414 015.206065 051.555 004.636 -052.428 -032.428 058.338 011.984第7页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计070 054.248 001.819 -049.218 -029.218 061.907 008.249075 056.526 -001.302 -047.124 -027.124 064.995 004.015080 058.333 -004.705 -045.995 -025.995 067.485 -000.673085 059.627 -008.363 -045.814 -025.814 069.279 -005.748090 060.368 -012.253 -046.635 -026.635 070.305 -011.127095 060.522 -016.353 -048.558 -028.558 070.515 -016.717100 060.051 -020.632 -051.728 -031.728 069.890 -022.422105 058.929 -025.050 -056.375 -036.375 068.438 -028.144110 057.141 -029.555 -062.878 -042.878 066.198 -033.794115 054.695 -034.093 -071.881 -051.881 063.234 -039.298120 051.623 -038.617 -084.469 -064.469 059.630 -044.608125 048.061 -042.970 -084.469 -064.469 055.516 -049.635130 044.133 -046.995 -084.469 -064.469 050.978 -054.285135 039.869 -050.663 -084.469 -064.469 046.053 -058.521140 035.302 -053.945 -084.469 -064.469 040.777 -062.312145 030.466 -056.816 -084.469 -064.469 035.191 -065.629150 025.398 -059.255 -084.469 -064.469 029.338 -068.446155 020.137 -061.243 -084.469 -064.469 023.260 -070.743160 014.723 -062.765 -084.469 -064.469 017.006 -072.501165 009.196 -063.810 -084.469 -064.469 010.623 -073.707170 003.600 -064.368 -084.469 -064.469 004.158 -074.353175 -002.024 -064.437 -084.469 -064.469 -002.338 -074.432180 -007.632 -064.015 -084.469 -064.469 -008.816 -073.945185 -013.183 -063.107 -084.469 -064.469 -015.227 -072.895190 -018.632 -061.718 -084.469 -064.469 -021.523 -071.291195 -023.941 -059.859 -084.469 -064.469 -027.654 -069.144200 -029.067 -057.544 -084.469 -064.469 -033.575 -066.470205 -033.971 -054.792 -084.469 -064.469 -039.241 -063.291210 -038.617 -051.623 -084.469 -064.469 -044.608 -059.630215 -041.627 -048.945 -044.373 -024.373 -048.877 -055.833220 -044.221 -045.712 -045.639 -025.639 -052.510 -051.306225 -046.318 -041.978 -047.278 -027.278 -055.401 -046.161230 -047.844 -037.824 -049.229 -029.229 -057.470 -040.535235 -048.743 -033.350 -051.423 -031.423 -058.666 -034.585240 -048.981 -028.676 -053.806 -033.806 -058.979 -028.477245 -048.559 -023.930 -056.354 -036.354 -058.437 -022.376250 -047.506 -019.236 -059.104 -039.104 -057.106 -016.437255 -045.884 -014.704 -062.209 -042.209 -055.085 -010.789260 -043.775 -010.420 -066.025 -046.025 -052.498 -005.530265 -041.274 -006.435 -071.330 -051.330 -049.481 -000.722270 -038.475 -002.761 -079.900 -059.900 -046.175 003.620275 -035.456 000.631 -096.481 -076.481 -042.705 007.520280 -032.271 003.812 -138.983 -118.983 -039.175 011.046285 -028.945 006.893 -384.401 -364.401 -035.662 014.301290 -025.485 010.020 279.796 299.796 -032.214 017.418第8页软件研制：重庆大学机械基础实验中心、机械原理国家精品课程凸轮机构设计295 -021.917 013.350 094.254 114.254 -028.865 020.542300 -018.332 016.999 061.364 081.364 -025.664 023.798305 -016.780 018.532 -045.000 -025.000 -023.492 025.944310 -015.101 019.924 -045.000 -025.000 -021.142 027.893315 -013.307 021.164 -045.000 -025.000 -018.630 029.630320 -011.412 022.243 -045.000 -025.000 -015.977 031.141325 -009.430 023.153 -045.000 -025.000 -013.202 032.415330 -007.376 023.887 -045.000 -025.000 -010.327 033.442335 -005.266 024.439 -045.000 -025.000 -007.373 034.215340 -003.116 024.805 -045.000 -025.000 -004.363 034.727345 -000.942 024.982 -045.000 -025.000 -001.319 034.975350 001.238 024.969 -045.000 -025.000 001.734 034.957355 003.410 024.766 -045.000 -025.000 004.774 034.673360 005.556 024.375 -045.000 -025.000 007.778 034.125第9页。

机械原理课程设计说明书课程名称：＿＿机械原理课程设计＿＿设计题目：＿＿移动从动件凸轮机构＿院系：＿＿机电工程学院＿＿＿＿专业班级：＿＿机设三班＿＿＿＿＿＿学号：＿＿1103010311＿＿＿＿＿学生姓名：＿＿邓可＿＿＿＿＿＿＿＿指导教师：＿＿尹喜云＿＿＿＿＿＿＿日期：＿＿2013年6月3日—7日目录1．设计目的 (3)2．设计背景 (3)2.1机构简介 (3)2.2 设计数据 (4)2.3设计要求 (4)3．设计方案 (5)3.1机械设计 (5)3.2方案拟定 (5)4．方案实施 (5)4.2实施过程………………………………………………（5 ）4.3数据处理 (6)5．结果与结论 (8)5.1设计结果 (8)5.2设计结论 (9)6．收获与体会 (9)7．参考资料 (9)8．附件 (9)9．说明 (10)1．设计目的机械原理课程设计是机械原理的一个重要组成部分，也是培养学生机构创新设计能力的一个重要的实践性教学环节，其主要目的在于：1、以系统运动方案为结合点，进一步巩固和加深所学知识；2、培养学生运用理论知识分析问题、解决问题的能力；3、使学生在运动学与动力分析方面有一个较完整的概念；4、提高学生计算和制图以及采用计算机辅助设计的能力；5、通过编写说明书，培养学生表达、归纳、总结和独立思考与分析的能力。

2．设计背景2.1设计简介如图1所示为常用于各种机器润滑系统供油装置的活塞式油泵。

电动机经齿轮z1、z2 带动凸轮1，从而推动从动件活塞杆2作往复运动，杆1下行时将油从管道中压出，称为工作行程；上行上自油箱将油吸入，称空回行程。

其运动规律常用等加速等减速运动、余弦加速运动与正弦加速运动等。

（书上119面）图1 活塞式油泵机构简图2.2设计数据设计数据见表1。

表1 设计数据表已知：凸轮每分钟转数n1，从动件行程h及运动规律（如图2所示），推程、回程的许用压力角[α]、[α]'。

图2 从动件运动规律线图2.3设计要求在A3图纸上选择适当比例，用几何作图法绘制从动件运动线图，确定合适的推杆长度，并根据许用压力角确定基圆半径，合理地选取滚子半径，用反转法画出凸轮实际轮廓线。
