轴流风机动叶调节原理（TLT结构）
轴流送风机利用动叶安装角的变化，使风机的性能曲线移位。性能曲线与不同的动叶安装角与风道性能曲线，可以得出一系列的工作点。若需要流量及压头增大，只需增大动叶安装角；反之只需减少动叶安装角。
轴流送风机的动叶调节，调节效率高，而且又能使调节后的风机处于高效率区内工作。采用动叶调节的轴流送风机还可以避免在小流量工况下落在不稳定工况区内。轴流送风机动叶调节使风机结构复杂，调节装置要求较高，制造精度要求亦高。
改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。
活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。控制头等零件是静止并不作旋转运动的。
叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。
动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节机构，使之动作灵活或不卡涩。
当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。
当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。
由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。
当液压缸向右移动时，调节杆(定位轴)亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下(即调节后动叶角度)不再移动，动叶片处在关小的新状态下工作。这就是反馈过程。在反馈过程中，定位轴带动指示轴旋转，使它将动叶关小的角度显示出来。
若锅炉的负荷增大，需要增大动叶角度，伺服马达使控制轴发生旋转，于是控制轴上拉杆以定位轴上齿条为支点，将齿套向左移动，
与之啮合齿条(伺服阀上齿条)也向左移动，使压力油口与油道①接通，回油口与油道②接通。压力油从油道①进入活塞的左侧的液压缸容积内，使液压缸不断向左移动，而与此同时活塞右侧的液压缸容积内的工作油从油道②通过回油孔返回油箱。此时动叶片安装角增大、锅炉通风量和压头也随之增大。当液压缸向左移动时，定位轴也一起往左移动。以齿套中A为支点，使伺服阀的齿条往右移动，直至伺服阀将油道①与②的油孔堵住为止，动叶在新的安装角下稳定工作
改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机 构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞 上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过 活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时， 液压 缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以 风机稳定在某工况下工作时，活塞与液压缸无相对运动。活塞轴的另一端装有 控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一 起移动。控制头等零件是静止并不作旋转运动的。叶片装在叶柄的外端，每个 叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定 的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为 可调。动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节 动叶可调式轴流风机动叶调节原理图 W 片 13.21 | 18.14 | U. SI j ? * 1 / %J3L At -— 23. IQ 18.? 1 \ 23.S0 i \ ----
机构，使之动作灵活或不卡涩。当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆（定位轴）及与之相连的齿条是静止不动的。于是齿套是以 B 点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。当液压缸向右移动时，调节杆（定位轴）亦一起往右移动，但由于控制轴拉杆不动，所以齿套以 A 为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下（即调节后动叶角度）不再移动，动叶片处在关小的新状态下工作。这就是反馈过程。在反馈过程中，定位轴带动指示轴旋转，使它将动叶关小的角度显示出来。若锅炉的负荷增大，需要增大动叶角度，伺服马达使控制轴发生旋转，于是控制轴上拉杆以定位轴上齿条为支点，将齿套向左移动，与之啮合齿条（伺服阀上齿条）也向左移动，使压力油口与油道①接通，回油口与油道②接通。压力油从油道①进入活塞的左侧的液压缸容积内，使液压缸不断向左移动，而与此同时活塞右侧的液压缸容积内的工作油从油道②通过回油孔返回油箱。此时动叶片安装角增大、锅炉通风量和压头也随之增大。当液压缸向左移动时，定位轴也一起往左移动。以齿套中A 为支点，使伺服阀的齿条往右移动，直至伺服阀将油道①与②的油孔堵住为止，动叶在新的安装角下稳定工作。
动叶调节原理 目前在市场上比较常见的动叶调节轴流风机厂商有：豪顿华工程公 司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂；豪顿华工程 公司和沈阳鼓风机厂是使用同一种调节技术，其技术主要是来自丹 麦，且目前的专利是属于英国豪顿公司，上海鼓风机厂的技术主要是 来自德国TLT公司，成都电力设备总厂的技术主要是来自德国KKK公 司，三种形式的调节机构都有各自的特点和优缺点，下面详细介绍三 种调节形式的油路走向以及调节原理。 豪顿华、沈鼓液压调节机构 （一次风机、送风机液压缸）： 1-拉叉 2-旋转油封 3-拉叉接头 4-限位螺栓 5-调节阀阀芯 6-调节臂部 7-错油孔 8-错油孔 9-弹簧 10-活塞 11-液压缸缸体 12-詛油孔 13-液压缸连接盘
14-调节盘 15-滑动衬套 16-旋转油封连接螺栓 17-端盖 18-连接螺栓 19-调节 阀阀体 20-风机机壳 21-连接螺栓 （增压风机、引风机液压缸): 此液压缸分为三部分：旋转油封、调节阀芯、主缸体，其功能主要如下： 旋转油封：其作用是将高压油（P）、回油（O）、润滑油（T）引出或引入高速旋转的缸体，由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的，其精度很高，内泄不能太大，长期运行温度不能超过滚动轴承的承受温度。国产的旋转油封使用寿命大概在2～3年左右，豪顿进口的旋转油封，其内部有W 形弹簧垫片，可以保证旋转油封的轴向串动，此弹簧垫为豪顿专利，目前国内无法生产，只有豪顿公司可以生产，而且弹簧垫可以提高旋转油封的寿命，故进口的旋转油封价格高于国产旋转油封的10倍以上。
调节阀芯：它是一负遮盖换向阀。在正常状态下（动叶不动），进油路（P）常开而回油路（O）常闭，润滑油路（T）常开；负遮盖方式使回油路有一很小的开口量，因而有一定的回油量来循环冷却缸体，此开口量的大小决定了在平衡状态下，液压油的油压；目前国产液压缸，由于加工精度的原因，无法在加工上实现，所以基本是在加工好液压缸后，通过使用来决定开口的大小，以保证工作油压；而豪顿生产的液压缸，其加工精度可以实现在机械加工上直接开口，此即为国产缸与进口缸直接的区别，在国产缸的调阀第二道槽的上边缘有一个小开口，为后期磨出来的，如果大家看到了，不要以为是加工缺陷或者磨损掉的，那个开口是 故意留出来的，进口缸就不存在。 主缸体：主缸体是一个上下腔面积不等的差动缸，送风机、一次风机液压缸上下腔面积比为1：2，引风机、增压风机液压缸上下腔面积比为2：1，其这两种缸的形式不一样，后面会详细解释。当上下腔同时进油的时候，由于压力一样，面积不一样，所以大腔收到的力大，膨胀，小腔的油通过詛油孔进入大腔，加剧了大腔的膨胀，这个时候，大腔为缸腔而小腔为泵功能向大腔供油，但大腔回油的时候，小腔有变为缸功能，这一特征使得双向运动的时间及对外作用力一致。 液压缸工作原理： （送风机、一次风机液压缸，特点：活塞固定，缸体动作，叶片的动作是通过缸体的移动来调节的，缺点：油缸的功率受到轮毂大小和工作油压大小的影响，功率受到限制；优点：相对移动的密封面只有活塞与缸体内壁、调节阀体和活塞两 个地方，泄漏点较少，密封性好.) 正常状体（平衡状态）：叶片无调节，此时阀芯的位置使进油口（P）与小腔接通，回油口（O）关闭，但与大腔有个小切口，以保证循环冷却和较低
AV系列主风机组维护检修规程 3 一般规定 3.1 检修前的检查 3.1.1 检查机组与外部系统水、电、汽，风、介质的吹扫、排凝、隔断情况，应安全可靠。 3.1.2 检修现场应符合HSE标准，检修前应办好作业票。 3.2 拆卸 3.2.1 机组拆卸应按拆卸程序进行。 3.2.2 拆卸时使用的工具应不会对零部件产生损伤，严禁用硬质工具直接在零件的工作表面上敲击。 3.2.3 对锈死的零件或组合件应用松动剂浸透，再行拆卸。对过盈配合的零部件应使用专用工具。 3.2.4 零部件拆装前应作好标记。 3.3 吊装 3.3.1 起吊前，检查吊耳、绳索应符合要求。 3.3.2 吊装时，不应将钢丝绳、索具直接绑扎在加工面上，绑扎部位应有衬垫或将绳索用软材料包裹。 3.3.3 起吊转子时，必须使用专用吊具。起吊过程中，要保持转子的轴向水平，严禁发生晃动、摩擦及撞击。 3.3.4 吊装作业执行SH/T 3515—1990《大型设备吊装工程施工工艺标准》。 3.4 吹扫和清洗
零部件应用煤油清洗，并用压缩风吹干，清扫后的零部件表面应清洁、无锈垢、无杂物粘附。 3.5 零部件保管 对零部件应分类成套保管，防止丢失。对重要零部件的加工面和大部件应有防锈蚀、防止碰伤的措施，对转子应有防止变形的措施。 3.6 组装 3.6.1 机器组装应按组装程序进行。 3.6.2 机器在封闭前必须仔细检查和清理，其部不得有任何异物。 3.7 记录 应使用规定的记录表，按要求认真填写拆检值和组装值，做到数据齐全，准确、字迹工整。记录各零部件的检查、修复和更换情况。 4 变速器检修 4.1 拆装程序 拆卸程序见图1，组装程序与图1相反。 4.2 检查项目、容和质量要求 4.2.1 转子 4.2.1.1 检查转子应无锈蚀、损伤和裂纹。 4.2.1.2 轴颈圆度、圆柱度允许偏差为0.02mm，根据轴颈磨损情况，酌情考虑采用适当方法进行修复。
动叶可调式轴流风机动叶调节原理图 改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。控制头等零件是静止并不作旋转运动的。叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为
机构，使之动作灵活或不卡涩。当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。与此同时活塞左侧的液压缸容积内的工作油从油道①通过回油孔返回油箱。由于液压缸与叶轮上每个动叶片的调节杆相连，当液压缸向右移动时，动叶的安装角减小，轴流送风机输送风量和压头也随之降低。当液压缸向右移动时，调节杆(定位轴)亦一起往右移动，但由于控制轴拉杆不动，所以齿套以A为支点，使伺服阀上齿条往左移动，从而使伺服阀将油道①与②的油孔堵住，则液压缸处在新工作位置下(即调节后动叶角度)不再移动，动叶片处在关小的新状态下工作。这就是反馈过程。在反馈过程中，定位轴带动指示轴旋转，使它将动叶关小的角度显示出来。若锅炉的负荷增大，需要增大动叶角度，伺服马达使控制轴发生旋转，于是控制轴上拉杆以定位轴上齿条为支点，将齿套向左移动，与之啮合齿条(伺服阀上齿条)也向左移动，使压力油口与油道①接通，回油口与油道②接通。压力油从油道①进入活塞的左侧的液压缸容积内，使液压缸不断向左移动，而与此同时活塞右侧的液压缸容积内的工作油从油道②通过回油孔返回油箱。此时动叶片安装角增大、锅炉通风量和压头也随之增大。当液压缸向左移动时，定位轴也一起往左移动。以齿套中A为支点，使伺服阀的齿条往右移动，直至伺服阀将油道①与②的油孔堵住为止，动叶在新的安装角下稳定工作。

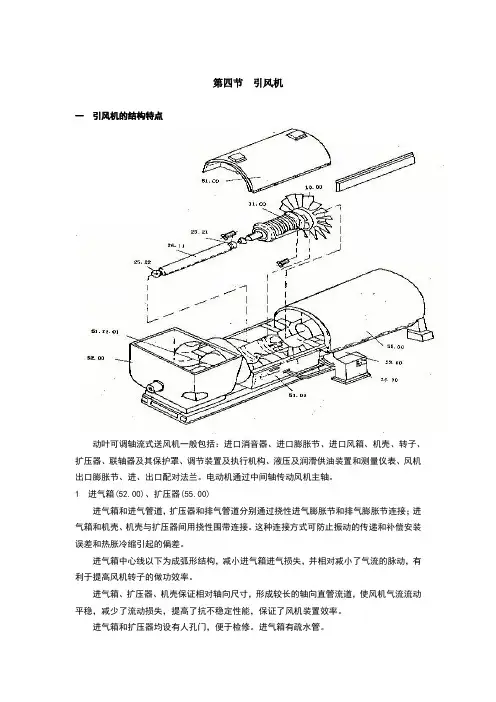

第四节引风机 一引风机的结构特点 动叶可调轴流式送风机一般包括：进口消音器、进口膨胀节、进口风箱、机壳、转子、扩压器、联轴器及其保护罩、调节装置及执行机构、液压及润滑供油装置和测量仪表、风机出口膨胀节、进、出口配对法兰。电动机通过中间轴传动风机主轴。 1 进气箱、扩压器 进气箱和进气管道，扩压器和排气管道分别通过挠性进气膨胀节和排气膨胀节连接；进气箱和机壳、机壳与扩压器间用挠性围带连接。这种连接方式可防止振动的传递和补偿安装误差和热胀冷缩引起的偏差。 进气箱中心线以下为成弧形结构，减小进气箱进气损失，并相对减小了气流的脉动，有利于提高风机转子的做功效率。 进气箱、扩压器、机壳保证相对轴向尺寸，形成较长的轴向直管流道，使风机气流流动平稳，减少了流动损失，提高了抗不稳定性能，保证了风机装置效率。 进气箱和扩压器均设有人孔门，便于检修。进气箱有疏水管。 2 机壳 机壳具有的水平中分面以及机壳前后的挠性围带连接，很容易拆卸机壳上半，便于安装和检修转子部。 3 转子 转子由叶轮、轴承箱、中间轴、液压调节装置等组成。 轴承箱为整体结构，借助两个与主轴同心的由圆柱面内置于机壳内筒中的下半法兰上，轴承箱两个法兰的下半部分与机壳内圆筒的相应法兰用螺栓固定。机壳上半内筒的法兰紧压轴承箱相应法兰。 在主轴的两端各装一个滚柱轴承用以承受径向力，为了承受轴向力，在近联轴器端装有一个向心推力球轴承，承担逆气流方向的轴向力。轴承外侧装有氟橡胶制的径向轴密封，防止漏油。 轴承的润滑和冷却借助于轴承箱体内的油池和外置的液压润滑联合油站。为防止烟气温度的影响，对主轴承箱外表面及油管进行附加冷却，在风机一侧装有冷却（密封风机）。 置于整体式轴承箱中的主轴承为油池强制循环润滑。当轴承箱油位超过最高油位时，润滑油将通过回油管流回油站。 润滑油和液压油均由25 l/min的公用油站供油。 叶轮 叶轮轮壳采用低碳合金钢（后盘及承载环为锻件）通过多次焊接后成型，强度、刚度高，叶轮悬臂装在轴承箱的轴端。
