铝合金建筑型材标准铝合金建筑型材是现代建筑中常用的一种材料,它具有重量轻、强度高、耐腐蚀等优点,因此在建筑行业中得到了广泛应用。
为了保证铝合金建筑型材的质量和安全性能,制定了一系列的标准,以规范其生产和使用。
本文将围绕铝合金建筑型材标准展开讨论,包括标准的制定背景、内容要点、标准的意义和应用等方面。
首先,铝合金建筑型材标准的制定背景是为了提高建筑材料的质量和安全性能。
随着建筑行业的不断发展,人们对建筑材料的要求也越来越高,特别是在安全性能方面。
铝合金建筑型材作为建筑中重要的材料之一,其质量和安全性能直接关系到建筑的安全和稳定。
因此,制定铝合金建筑型材标准成为了当务之急。
其次,铝合金建筑型材标准的内容主要包括材料的化学成分、力学性能、外观质量、尺寸偏差、表面处理、包装、运输和储存等方面。
这些内容的制定旨在规范铝合金建筑型材的生产和使用,确保其质量和安全性能达到国家标准要求。
同时,这些内容也为铝合金建筑型材的生产企业和使用单位提供了具体的操作指南,有利于提高生产效率和使用效果。
标准的制定对于铝合金建筑型材具有重要的意义。
首先,标准的制定可以提高铝合金建筑型材的质量和安全性能,保障建筑的安全和稳定。
其次,标准的制定有利于规范建筑材料市场秩序,防止一些不合格产品的流入,保护消费者的合法权益。
最后,标准的制定可以促进铝合金建筑型材行业的健康发展,推动行业技术的进步和创新。
在实际应用中,铝合金建筑型材标准需要得到广泛的应用和执行。
生产企业应严格按照标准要求进行生产,确保产品质量符合标准要求。
使用单位在选用铝合金建筑型材时,也应注意选择符合国家标准的产品,避免使用一些质量不合格的产品,影响建筑的使用效果和安全性能。
综上所述,铝合金建筑型材标准的制定对于提高建筑材料的质量和安全性能具有重要意义。
在实际应用中,需要各方共同努力,严格执行标准要求,确保铝合金建筑型材的质量和安全性能达到国家标准要求,为建筑行业的发展做出贡献。

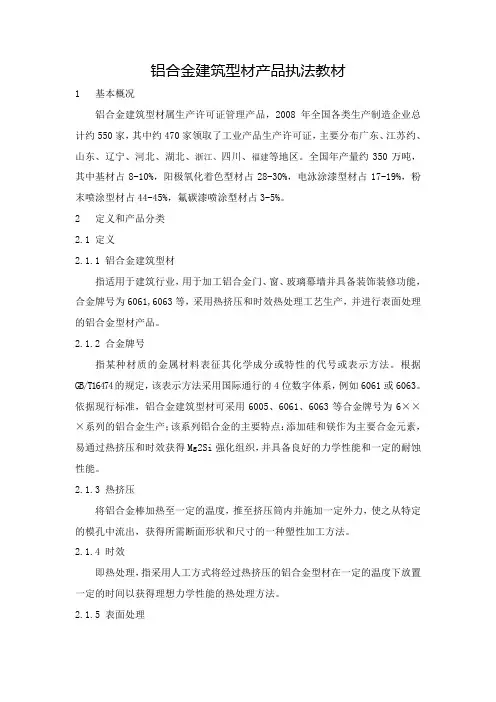

铝合金建筑型材产品执法教材1 基本概况铝合金建筑型材属生产许可证管理产品,2008年全国各类生产制造企业总计约550家,其中约470家领取了工业产品生产许可证,主要分布广东、江苏约、山东、辽宁、河北、湖北、浙江、四川、福建等地区。
全国年产量约350万吨,其中基材占8-10%,阳极氧化着色型材占28-30%,电泳涂漆型材占17-19%,粉末喷涂型材占44-45%,氟碳漆喷涂型材占3-5%。
2 定义和产品分类2.1 定义2.1.1 铝合金建筑型材指适用于建筑行业,用于加工铝合金门、窗、玻璃幕墙并具备装饰装修功能,合金牌号为6061,6063等,采用热挤压和时效热处理工艺生产,并进行表面处理的铝合金型材产品。
2.1.2 合金牌号指某种材质的金属材料表征其化学成分或特性的代号或表示方法。
根据GB/T16474的规定,该表示方法采用国际通行的4位数字体系,例如6061或6063。
依据现行标准,铝合金建筑型材可采用6005、6061、6063等合金牌号为6×××系列的铝合金生产;该系列铝合金的主要特点:添加硅和镁作为主要合金元素,易通过热挤压和时效获得Mg2Si强化组织,并具备良好的力学性能和一定的耐蚀性能。
2.1.3 热挤压将铝合金棒加热至一定的温度,推至挤压筒内并施加一定外力,使之从特定的模孔中流出,获得所需断面形状和尺寸的一种塑性加工方法。
2.1.4 时效即热处理,指采用人工方式将经过热挤压的铝合金型材在一定的温度下放置一定的时间以获得理想力学性能的热处理方法。
2.1.5 表面处理通过氧化、电泳、喷涂等物化表面复合技术,在铝合金热挤压型材表面附着或产生氧化、有机涂层等保护层,以获得耐蚀、耐老化等长久综合保护效能,并使之具备一定的装饰和美观效果的过程。
2.2 铝合金建筑型材产品分类铝合金建筑型材产品按表面处理可分为下列几种类型2.2.1基材即采用热挤压生产、时效热处理,未经任何表面处理的铝合金建筑型材。
铝合金建筑型材基本理论分类及现行的国家标准:1、基材(GB5237.1-2008)2、阳极氧化型材(GB5237.2-2008)3、电泳涂漆型材(GB5237.3-2008)4、粉末喷涂型材(GB5237.4-2008)5、氟碳喷涂型材(GB5237.5-2008)6、隔热型材(GB5237.6-2004)基材表面未经处理的热挤压型材。
(极易被腐蚀不直接用于门窗制做)一、化学成分:6063-T5态硅:0.40±0.02镁:0.55±0.02铁:小于0.35二、成型度(关系到门窗的制作及使用)尺寸偏差、角度、平面间隙、曲面间隙、弯曲度、扭拧度、长度(定尺6米的+15mm.不定尺+20mm)三、力学性能(型材的硬度、强度)抗拉强度≥160N/mm2规定非比例延伸强度≥110N/mm2韦长硬度≥8HW四、外观质量不能有裂纹、起皮、腐蚀、气泡五、容易出现的问题及原因1、成型度(模具原因、挤压原因)2、表面擦花(冷床传送带、铝屑、野蛮操作)3、压伤(时效前不合理装框)基材是产品质量的基础、没有好的基材后工序就做不出好的产品!阳极氧化型材表面经阳极氧化、电解着色或有机着色的型材一、国标:局部氧化膜大于8µm,平均膜厚不于10µm。
非标:氧化膜5µm以下(不达标产品)二、氧化膜级别三、氧化膜封孔质量1、生产现场检验用纯蓝墨水法,擦拭后不能有明显的墨迹。
2、化验室用硝酸预浸的磷铬酸失重法。
损失重量≤30㎎/dm2。
四、颜色和色差阳极氧化电解着色料。
(由供需双方制定上下限样板,依样板验收)五、外观质量不允许有电灼伤、氧化膜脱落等影响使用的缺陷。
距型材端头80mm 内允许局部无膜。
六、耐盐雾腐蚀性能、耐候性(加速耐侯性、自然耐候性)、耐磨性每年做一次定期检验。
七、优点1、价格2、防腐蚀性能好,使用年限较长八、容易出现的问题及原因1、贴膜后起花(封孔质量不达标、下排后带水包装、运输途中淋雨后暴晒)2、贴膜后粘胶(封孔质量不达标、保护膜粘性过大)3、料身明显发白,用水擦去水干后还会出现(烧料)4、料身表面有白色粉末物,可擦掉,不影响使用(封孔时间过长、封孔槽氟离子超标)5、流痕(抛光后滴干时间过长、酸腐蚀)电泳涂漆型材经阳极氧化和电泳涂漆复合处理的型材一、复合级别二、颜色、色差1、电白、磨砂电泳、喷砂电泳、香槟电泳、金黄电泳、珍珠黑电泳等2、色差由供需双方制定上下限样板,依样板验收三、漆膜硬度(铅笔硬度试验)A、B级≥3HS级≥1H三、附着性(划格试验)干(湿)附着性均达到0级四、外观质量表面应均匀、整洁,不允许有皱纹、裂纹、气泡、流痕、夹杂物、发粘和漆膜脱落现象。
铝型材培训资料一、产品概括1、当前我们企业总合用的铝型材边框有7 总,此中 9*4.05 和 9*3.5 两款是适用于中、大屏上, 5*1.5 的是合用于中、小屏,其余都是用在条屏上的2、铝型材边框只好用于室内、半户外显示屏,不可以用于户外显示,他防不了水3、我们企业铝型材表面是用静电粉末喷涂或阳极氧化来办理的二、产品介绍1、方型大铝材:合用于大、中型室内或半户外显示屏上,一般 1 块单元板高(32点)以上的显示屏使用品名型号规格(厚*高)条(m)配套弯头(个/套)颜色大型外框64黑、银白截面图:图片:2、圆型大铝材:合用于大、中型室内或半户外显示屏上,一般 1 块单元板高(32点)以上的显示屏都能够使用品名型号规格(厚*高)条(m)配套弯头(个/套)颜色大型外框64黑截面图:图片:3、()条屏铝材:合用于P7.62 室内或半户外各国文字条屏,及半块单元板高( 16 点)的显示屏上,电源只好选择外置品名型号规格(厚*高)条(m)配套边盖(个/套)颜色条屏外框62黑截面图:4、( P6)条屏铝材:合用于 P6 室内或半户外各国文字条屏,及半块单元板高( 16 点)的显示屏上(一般是做 F4.8 出租车车载屏外框),电源只好选择外置品名条屏外框型号规格(厚 *高)条( m)6配套边盖(个2/套)颜色黑截面图:图片:5、()条屏铝材:合用于 P4.75 室内或半户外各国文字条屏,及半块单元板高( 16 点)的显示屏上(一般做 F3.75 的条屏或 F3.75 的车载屏外框的),电源只好选择外置品名条屏外框型号规格(厚 *高)条( m)6配套边盖(个2/套)颜色黑截面图:图片:6、(P4.)条屏铝材:合用于P4 室内或半户外各国文字条屏,半块单元板高( 16 点)的显示屏上,电源只好选择外置品名条屏外框型号HL-3.5*9规格(厚 *高)3.5cm*9cm条( m)6配套边盖(个2/套)颜色黑截面图:图片:7、圆型小铝材:合用于中、小型室内或半户外显示屏上,可代替其余规格条屏外框,也可代替大型外框。

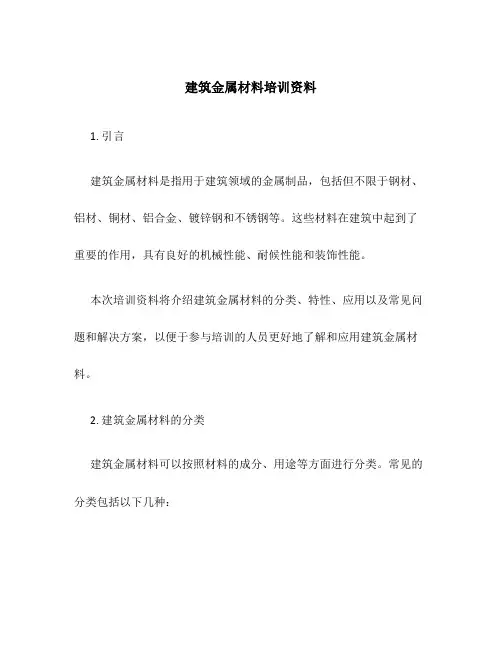

建筑金属材料培训资料1. 引言建筑金属材料是指用于建筑领域的金属制品,包括但不限于钢材、铝材、铜材、铝合金、镀锌钢和不锈钢等。
这些材料在建筑中起到了重要的作用,具有良好的机械性能、耐候性能和装饰性能。
本次培训资料将介绍建筑金属材料的分类、特性、应用以及常见问题和解决方案,以便于参与培训的人员更好地了解和应用建筑金属材料。
2. 建筑金属材料的分类建筑金属材料可以按照材料的成分、用途等方面进行分类。
常见的分类包括以下几种:2.1 按照材料的成分分类•钢材:包括碳钢、合金钢、不锈钢等。
•铝材:包括铝合金和纯铝材料。
•铜材:包括紫铜、黄铜等。
•镀锌钢:在普通钢上镀锌处理。
•其他金属材料:如锌、镁等。
2.2 按照用途分类•结构金属材料:用于建筑结构框架、支撑等部位。
•装饰金属材料:用于建筑外墙、门窗等装饰部位。
•屋面金属材料:用于建筑屋面及防水层。
•室内金属材料:用于室内装修、家具等。
3. 建筑金属材料的特性不同的建筑金属材料具有各自的特性,这些特性直接影响着材料的选择和使用。
下面是常见的建筑金属材料的特性介绍:3.1 钢材的特性•强度高:钢材具有较高的强度和刚性,能够承受较大的荷载。
•耐腐蚀性好:不锈钢具有良好的抗腐蚀能力,适用于室外环境。
•施工方便:钢材易于切割、焊接和安装,施工速度较快。
3.2 铝材的特性•轻质:铝材比钢材轻,适用于对重量要求较低的场景。
•良好的导热性能:铝材具有良好的导热性能,适用于制作散热器等产品。
•耐候性好:铝材能够耐受室外环境的氧化和腐蚀。
3.3 铜材的特性•电导率高:铜材具有良好的导电性能,适用于电器领域。
•耐腐蚀性好:铜材具有较好的抗腐蚀能力,适用于室外环境。
•高温性能好:铜材能够在高温环境下保持较好的性能。
3.4 镀锌钢的特性•耐腐蚀性好:镀锌层能够起到良好的防锈和抗腐蚀作用。
•装饰性好:镀锌钢表面可以进行涂装,具有较好的装饰效果。
4. 建筑金属材料的应用建筑金属材料在建筑领域的应用非常广泛,常见的应用包括以下几个方面:4.1 结构金属材料的应用•钢结构:用于建筑大跨度、高层建筑等。
铝合金建筑型材基本理论
分类及现行的国家标准:
1、基材(GB5237.1-2008)
2、阳极氧化型材(GB5237.2-2008)
3、电泳涂漆型材(GB5237.3-2008)
4、粉末喷涂型材(GB5237.4-2008)
5、氟碳喷涂型材(GB5237.5-2008)
6、隔热型材(GB5237.6-2004)
基材
表面未经处理的热挤压型材。
(极易被腐蚀不直接用于门窗制做)一、化学成分:6063-T5态
硅:0.40±0.02
镁:0.55±0.02
铁:小于0.35
二、成型度(关系到门窗的制作及使用)
尺寸偏差、角度、平面间隙、曲面间隙、弯曲度、扭拧度、长度(定尺6米的+15mm.不定尺+20mm)
三、力学性能(型材的硬度、强度)
抗拉强度≥160N/mm2
规定非比例延伸强度≥110N/mm2
韦长硬度≥8HW
四、外观质量
不能有裂纹、起皮、腐蚀、气泡
五、容易出现的问题及原因
1、成型度(模具原因、挤压原因)
2、表面擦花(冷床传送带、铝屑、野蛮操作)
3、压伤(时效前不合理装框)
基材是产品质量的基础、没有好的基材后工序就做不出好的产品!
阳极氧化型材
表面经阳极氧化、电解着色或有机着色的型材
一、国标:局部氧化膜大于8µm,平均膜厚不于10µm。
非标:氧化膜5µm以下(不达标产品)
二、氧化膜级别
三、氧化膜封孔质量
1、生产现场检验用纯蓝墨水法,擦拭后不能有明显的墨迹。
2、化验室用硝酸预浸的磷铬酸失重法。
损失重量≤30㎎/dm2。
四、颜色和色差
阳极氧化电解着色料。
(由供需双方制定上下限样板,依样板验
收)
五、外观质量
不允许有电灼伤、氧化膜脱落等影响使用的缺陷。
距型材端头80mm内允许局部无膜。
六、耐盐雾腐蚀性能、耐候性(加速耐侯性、自然耐候性)、耐磨性每年做一次定期检验。
七、优点
1、价格
2、防腐蚀性能好,使用年限较长
八、容易出现的问题及原因
1、贴膜后起花(封孔质量不达标、下排后带水包装、运输途中淋雨后暴晒)
2、贴膜后粘胶(封孔质量不达标、保护膜粘性过大)
3、料身明显发白,用水擦去水干后还会出现(烧料)
4、料身表面有白色粉末物,可擦掉,不影响使用(封孔时间过长、封孔槽氟离子超标)
5、流痕(抛光后滴干时间过长、酸腐蚀)
电泳涂漆型材
经阳极氧化和电泳涂漆复合处理的型材
一、复合级别
二、颜色、色差
1、电白、磨砂电泳、喷砂电泳、香槟电泳、金黄电泳、珍珠黑电泳等
2、色差由供需双方制定上下限样板,依样板验收
三、漆膜硬度(铅笔硬度试验)
A、B级≥3H
S级≥1H
三、附着性(划格试验)
干(湿)附着性均达到0级
四、外观质量
表面应均匀、整洁,不允许有皱纹、裂纹、气泡、流痕、夹杂物、发粘和漆膜脱落现象。
距端头80mm允许局部无膜。
五、其它性能
耐沸水性、耐磨性、耐盐酸性、耐洗涤剂性、耐盐雾腐蚀性、耐湿热性、耐候性(每三年做一次定期检验)
六、优点
1、光泽好
2、表面颜色较多且稳定
3、使用寿命长
七、容易出现的问题及原因
1、漆膜划伤(包装、搬运过程中锐物划伤)
2、色差问题(电流、电压、槽液、着色工艺)
3、麻点(生产环境包括空气中的灰尘、水槽中的水质等)
4、漆班及漆流痕(电泳起槽后停留时间过长、回收槽固体份过
高、滴干角度过大等)
粉末喷涂型材
以热固性有机聚合物粉末做涂层的型材
一、分类
1、平光(高光、亚光、低光)
2、砂面
二、涂层光泽度(光度计)单位:光泽单位
三、颜色和色差(色差仪)
涂层颜色与色板要基本一致。
色差△Eab*≤1.5。
四、涂层厚度
装饰面上最小局部膜厚≥40µm。
五、压痕硬度
≥80(巴克霍尔兹压痕试验)
六、附着性
干(湿、沸水)附着性均达到0级(划格试验)
八、耐冲击性
经冲击试验后,涂层无开列或脱落现象(冲击试验)
九、外观质量
应平滑、均匀,不允许有皱纹、流痕、鼓泡、裂纹等影响使用的缺陷。
允许有轻微桔皮
十、其它性能
抗杯突性、抗弯曲性、耐磨性、耐沸水性、耐盐酸性、耐砂浆性、耐溶剂性、耐洗涤剂性、耐盐雾腐蚀性、耐湿热性、耐候性(每三年做一次定期检验)。
十一、优点
1、颜色丰富
2、使用寿命长
3、可用作木纹转印
十二、容易出现的问题及原因分析
1、涂层脱落(铬化工艺问题、铬化后被水或油渍污染、涂层过
厚)
2、桔皮现象严重(涂层过厚)
隔热型材
一、分类
1、穿条式(通过开齿、穿条、滚压工序,将隔热条穿入型材内牢
固咬合)
2、浇注式(把液态隔热材料注入型材槽内固化后切除型材临时连
接桥)
二、铝合金型材
1、表面经阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂的型材都可
用作隔热型材的材料。
2、也可以是不同的表面处理相组合(比如一面电泳料另一面粉末
喷涂料)。
3、壁厚一般在1.4mm左右。
三、隔热材料(I型条、T型条、U型条等)
1、PA66尼龙条(国产、进口)
2、PVC
四、复合后性能
五、优点
1、抗风性能好
2、气密性、水密性好
3、保温性能好
4、隔热性能好
5、节能产品国家推广
六、容易出现的问题及原因
1、穿条后穿条槽开裂(铝合金材料材质、复合压力)
2、组角面不平(复合后扭拧,弯曲)
3、压线装配问题。
