串联并联谐振电路频率计算公式一、串联谐振电路频率计算公式。
1. 公式推导。
- 对于串联谐振电路,其阻抗Z = R + j(X_L - X_C),其中R为电阻,X_L=ω L为电感的感抗(ω = 2π f,L为电感值),X_C=(1)/(ω C)为电容的容抗,C为电容值。
- 在串联谐振时,X_L = X_C,即ω L=(1)/(ω C)。
- 解这个等式求ω,得到ω=(1)/(√(LC)),由于f = (ω)/(2π),所以串联谐振频率f_0=(1)/(2π√(LC))。
2. 示例。
- 已知一个串联电路中,电感L = 10mH,电容C = 1μ F。
- 根据串联谐振频率公式f_0=(1)/(2π√(LC)),将L = 10×10^- 3H,C = 1×10^-6F代入公式。
- 先计算√(LC)=√(10×10^-3)×1×10^{-6}=√(10^-8) = 10^-4。
- 则f_0=(1)/(2π×10^-4)≈1591.55Hz。
二、并联谐振电路频率计算公式。
1. 公式推导(对于理想情况,即忽略电阻R时)- 对于并联谐振电路,当R很小可忽略时,其导纳Y = jω C+(1)/(jω L)。
- 在并联谐振时,导纳Y的虚部为0,即jω C+(1)/(jω L)=0。
- 化简可得ω C=(1)/(ω L),解得ω=(1)/(√(LC)),所以并联谐振频率f_0=(1)/(2π√(LC)),这与串联谐振频率公式形式相同(在理想情况下)。
2. 考虑电阻R时的公式(以电感L与电阻R串联后再与电容C并联的电路为例)- 导纳Y=(1)/(R + jω L)+jω C。
- 在谐振时,Y的虚部为0。
- 经过复杂的复数运算(这里省略详细步骤),可得谐振频率f_0=(1)/(2π)√(frac{1){LC}-frac{R^2}{L^2}},当Rllω L时,就近似为f_0=(1)/(2π√(LC))。
rlc串联并联谐振电路特点串联并联谐振电路特点及其应用串联谐振电路是由电感、电容和电阻元件组成的。
当电感、电容和电阻元件串联形成的电路中谐振频率与输入信号频率相匹配时,电路会表现出特殊的特点。
首先,串联谐振电路具有频率选择性。
当输入信号频率接近谐振频率时,电路中的电感和电容元件形成回路,实现能量的存储与释放,从而增强了电路的响应。
而在其他频率下,电路中的电感和电容元件起到阻抗的作用,导致电压幅度减小,电路的响应则减弱。
其次,串联谐振电路具有阻抗最小的特点。
在谐振频率时,电感和电容元件的阻抗对消,电路中总的阻抗最小。
这导致电路对输入信号的阻抗较低,使得电路能够吸收更多的能量,从而达到最大的电流和电压响应。
另外,串联谐振电路还具有相位特性。
在电路的谐振频率时,电阻元件的电压与电流处于同相位,而电感元件的电压与电流处于相位滞后90度,电容元件的电压与电流处于相位超前90度。
这种相位特性可以被用来滤波和频率选择的应用。
并联谐振电路与串联谐振电路类似,只是电感和电容元件是并联连接的。
并联谐振电路具有的特点与串联谐振电路类似,但其频率选择性与阻抗最小点的位置相反。
在并联谐振电路中,电路在谐振频率时具有最大的阻抗,而在其他频率下阻抗较低。
串联和并联谐振电路在实际应用中具有广泛的用途。
它们可以作为滤波器、频率选择器和信号调节器使用。
谐振电路也常用于无线传输系统、天线系统、音频放大器以及其他需要特定频率响应的电子设备中。
总之,串联和并联谐振电路具有频率选择性、阻抗最小的特点,并且可以应用于多种电子设备中。
通过合理设计和搭建谐振电路,可以实现各种功能的电路响应。
串联谐振和并联谐振有什么区别?
华天电力为大家介绍串联谐振和并联谐振有什么区别?
RLC并联谐振电路:
在低频率下,电感器将具有较低的阻抗和将主导C和R.这意味着大多数的较高阻抗电流经过电感器。
随着频率增加,L的阻抗增加,电流减小。
在高频率下,电容器将具有较低的阻抗和将主导L的更高的阻抗和R.这意味着大部分的电流通过所述电容器。
随着频率增加,C的阻抗减小,电流增加。
在共振时,L的阻抗等于C的阻抗,除非它们彼此异相180度,然后取消以创建无限阻抗,而您将R保留为阻抗。
这意味着所有电流都流经电阻。
这是针对并联RLC谐振的阻抗与频率的关系图。
RLC系列串联谐振电路:
在低频率下,电容器将具有更高的阻抗和将主导下将L的阻抗和R.这意味着电容器确定的电流流过电路的量。
随着频率增加,C的阻抗减小,电流增加。
在高频率下,电感器将具有更高的阻抗和将主导下的C和R的阻抗这意味着,电感器确定的电流流过电路的量。
随着频率增加,L的阻抗增加,电流减小。
在共振时,L的阻抗等于C的阻抗,只有它们彼此异相180度,然后抵消以创建零阻抗,并且剩下R作为阻抗。
这是串联谐振的阻抗与频率的关系图(忽略高频处的怪异扭结)。

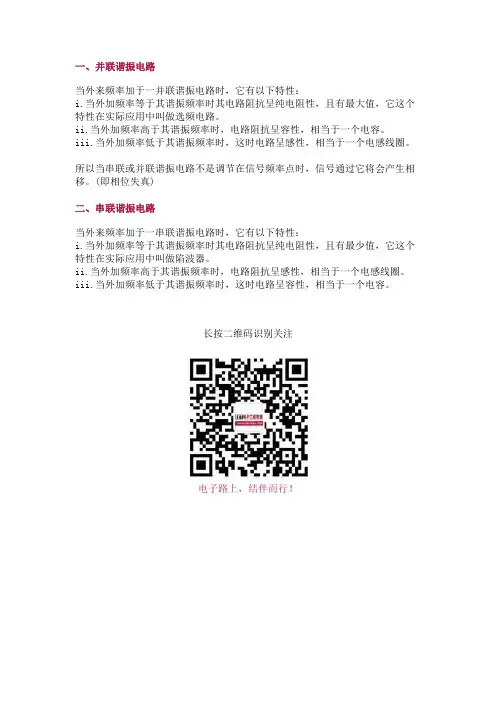

一、并联谐振电路
当外来频率加于一并联谐振电路时,它有以下特性:
i.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有最大值,它这个特性在实际应用中叫做选频电路。
ii.当外加频率高于其谐振频率时,电路阻抗呈容性,相当于一个电容。
iii.当外加频率低于其谐振频率时,这时电路呈感性,相当于一个电感线圈。
所以当串联或并联谐振电路不是调节在信号频率点时,信号通过它将会产生相移。
(即相位失真)
二、串联谐振电路
当外来频率加于一串联谐振电路时,它有以下特性:
i.当外加频率等于其谐振频率时其电路阻抗呈纯电阻性,且有最少值,它这个特性在实际应用中叫做陷波器。
ii.当外加频率高于其谐振频率时,电路阻抗呈感性,相当于一个电感线圈。
iii.当外加频率低于其谐振频率时,这时电路呈容性,相当于一个电容。
