3试题库之第三章 金属切削机床资料

一、判断题（每空2分，共30分）1、CA6140中的40表示床身最大回转直径为400mm（ 1 ）2、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（ 0）3、机床加工某一具体表面时，至少有一个主运动和一个进给运动（ 0 ）4、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产（ 0 ）5、组合机床是由多数通用部件和少数专用部件组成的高效专用机床（ 1 ）6、C1312单轴六角自动车床,分配转一转,加工一个工件( 1 )7、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔.( 0 )8、滚齿机能够进行各种内外直齿圆柱齿轮的加工.( 0 )9、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程.( 1 )10、卧式镗床只能用于镗孔加工.( 0 )11.滚齿机能够进行各种内外直齿圆柱齿轮的加工（ 0 ）12.为方便运动中变速，常用啮合式离合器变速组（ 0 ）13.组合机床是由多数通用部件和少数的专用部件组成的高效专用机床（ 1 ）14.C1312自动车床适用于大批量生产（ 1 ）15.机床按照加工方式及其用途不同共分为十二大类（ 1 ）二.填空题（每空2分，共40分）1．Z3040型摇臂钻床型号的含义：Z表示____ 钻床______30表示_____摇臂____40表示____最大直径40mm____.2.在机床传动系统中,在转速较高,开合频繁的传动链中应采用_________多片摩擦__________离全器,要求保持严格传动关系的传动中应采用______啮合______离合器,能够实现快慢自动转换的是_____超越______离合器.3．齿轮与传动轴联接形式有（1）__空套_____(2)___滑移_____(3)___固定_____.4传动链是通过__________两端体________和________传动元件__________按一定的规律所组成的。

金属切削机床试题及答案一、选择题1. 金属切削机床按加工方式可分为哪几类？A. 车床、铣床、磨床B. 钻床、刨床、镗床C. 车床、铣床、钻床D. 刨床、磨床、镗床答案：A2. 以下哪个不是金属切削机床的组成部分？A. 床身B. 传动系统C. 切削液系统D. 夹具答案：C3. 在金属切削过程中，影响切削力的主要因素不包括以下哪项？A. 切削速度B. 刀具材料C. 工件材料D. 切削深度答案：C二、填空题4. 金属切削机床的切削运动主要包括______和______。

答案：主运动；进给运动5. 车床的工作原理是利用工件的______与刀具的______来实现金属的切削。

答案：旋转运动；直线运动三、简答题6. 简述金属切削机床的维护保养要点。

答案：金属切削机床的维护保养要点主要包括：- 定期检查机床的润滑系统，确保润滑油的清洁和充足。

- 检查机床的紧固件，确保无松动。

- 清洁机床表面及导轨，防止铁屑和灰尘的积累。

- 定期检查机床的电气系统，确保没有短路或漏电现象。

- 按照机床制造商的推荐进行定期的大修。

7. 金属切削过程中常见的刀具磨损形式有哪些？答案：金属切削过程中常见的刀具磨损形式包括：- 磨削磨损：刀具表面因长时间切削而逐渐变钝。

- 热磨损：由于切削产生的热量导致刀具材料性能下降。

- 冲击磨损：刀具在切削过程中受到冲击而造成的损伤。

- 化学磨损：刀具材料与工件材料发生化学反应，导致刀具材料的腐蚀。

四、计算题8. 已知车床主轴转速为1000转/分钟，工件直径为100毫米，求切削速度Vc（单位：米/分钟）。

答案：切削速度Vc = π × D × N / 60其中，D为工件直径（毫米），N为主轴转速（转/分钟），π取3.14。

Vc = 3.14 × 100 × 1000 / 60 ≈ 5236.67 米/分钟五、论述题9. 论述金属切削机床在现代制造业中的重要性及其发展趋势。

第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么，它们的适用范围怎样?答：通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件，如完成多种多样的工序，如卧式车床、万能外圆磨床、摇臂钻床等。

专门化机床的工艺范围较窄，只能加工一定尺寸范围内的某一类(或少数几类)的零件，完成某一种(或少数几种)特定工序，如凸轮车床、轧辊机床等。

专用机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。

2.说明下列机床的名称和主参数（第二主参数）：CM6132，C1336，C2150×6，Z3040×16，XK5040，B2021A，MGB1432。

答：CM6132 C─车床类，M─精密型，61─卧式车床系，32─最大回转直径的1/10。

C1336 C─车床类，1─单轴自动，13─单轴转塔自动车床系，36─最大车削直径的1/10。

Z3040×16 Z─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径，16─最大跨距。

C2150×6 C─车床类，2─多轴自动半自动车床，21─多轴棒料自动机床系，50─最大棒料直径，6─轴数。

T4163B T─镗床类，4─坐标镗床，41─单柱坐标镗床，63─工作台面宽度的1/10，B─第二次重大改进。

XK5040 X─铣床类，K─数控，5─立式升降台铣床，50─立式升降台铣床系，40─工作台宽度的1/10。

B2021A B─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A─第一次重大改进。

MGB1432 M─磨床类，G─高精度，B─半自动，1─外圆磨床，14─万能外圆磨床，3最大磨削直径的1/10。

3.说明何谓简单运动？何谓复合运动？其本质区别是什么？答:如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则称此成形运动为简单成形运动，简称简单运动。

如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动，按照某种确定的运动关系组合而成的，则称此成形运动为复合成形运动，简称复合运动。

金属切削机床概论试题答案一、填空题（每空1分，共25分）1.按工作精度，同类型机床可分为：（普通精度机床）、（精密机床）和（高精度机床）。

2．为了实现加工过程中所需各种运动和传动联系,机床必须具备三个基本部分：（执行件）、（运动源）和（传动装置）。

3.机床传动链中的各种传动机构可以分为固定传动比和变换传动比的两大类，固定传动比传动机构简称（定比机构），变换传动比传动机构简称（换置器官）4. 普通卧式车床为了避免光杠进给驱动和快速电动机同时传动，溜板箱中装有（超越离合器），进给过程中，当进给力过大或刀架移动受到阻碍时，为了避免损坏传动机构，在溜板箱中设置有（安全离合器）。

5.机床转速图可以表示主轴转速分级的规律及各级转速的传动路线，转速图中的竖线代表（传动轴），横线代表（各级转速），横线与各竖线的交点代表（各轴的转速）6. 镗铣加工中心集中了钻床、镗床和铣床的功能，与普通数控机床相比主要特点有：（工序集中）、（自动换刀）和（加工精度高）。

7. 在滚齿机上滚切直齿圆柱齿轮时，滚刀轴线与被切齿轮端面之间被安装成一个角度，称为（滚刀的安装角），它在数量上等于（滚刀的螺旋升角）。

8. 外圆磨床的切入磨削法，其表面成形方法采用（成形-相切）法，需要两个表面成形运动：（砂轮的旋转运动）和（工件旋转运动）。

9．钻床的主要类型有（立式钻床）、（台式钻床）、（摇臂钻床）和（深孔钻床）。

二、选择题：（每题２分，共20分）1. 机床型号MKG1340中的字母G表示（C）A.高速B.数控C.高精度D.加工中心2. 型号为TH6340的机床是（B）A. 卧式镗床B. 卧式加工中心C. 坐标镗床D. 立式镗床3. 用齿轮滚刀加工直齿圆柱齿轮齿面，导线的成形方法是（D）A. 成形法B.展成法C.轨迹法D.相切法4. 用成形铣刀加工沟槽，母线的成形需要（D）个独立的成形运动A.一个B.两个C.三个D.不需要5.卧式车床为了避免光杠进给驱动和快速电动机同时传动，溜板箱中装有（A）A.超越离合器B.安全离合器C.双向多片离合器D.制动器6.CA6140A型卧式车床主轴前支承是双列圆柱滚子轴承，，用于承受（C）A.由前向后的轴向力B. 由后向前的轴向力C.径向力D. 由前向后的轴向力和径向力7. 数控加工程序中表示主轴转速功能指令的字母是（C）A. GB. FC. SD. M8. 用齿轮滚刀加工斜齿圆柱齿轮，产生螺旋线运动的外联系传动链是（D）A.展成运动传动链B.主运动传动链C.差动传动链D.进给传动链9. 万能外圆磨床的砂轮架中，砂轮主轴的前后径向支承采用（D）A. 圆柱滚子轴承B.推力球轴承C.角接触球轴承D.液体滑动轴承10.对于大而重的工件，为了钻孔，应该选用（C）A.立式钻床B.台式钻床C.摇臂钻床D.深孔钻床三、简答题：（每题8，共24分）1、对照CA6140A型车床主轴图，说明主轴后轴承的功用，主轴上作用的轴向力是如何传递给箱体的？1-螺母2-圆柱滚子轴承3-轴套4-锁紧螺钉5-调整螺母6-圆柱齿轮7-中间齿轮8-左端齿轮9-轴套10-推力球轴承11-角接触球轴承12-轴套13-锁紧螺钉14-调整螺母15-主轴后支承有2个滚动轴承，一个是角接触球轴承11，用于承受径向力和由后向前（即由左向右）方向的轴向力，另一个是推力球轴承10，用于承受由前向后（即由右向左）方向的轴向力。

四、画图题：（每题10分，计 10 分）1. 画简图表示用成形车刀车削外圆锥面时，需要哪些成形运动？其中哪些是简单运动？哪些是复合运动？2. 画简图表示用尖头车刀纵、横向同时进给车外圆锥面时，需要哪些成形运动？其中哪些是简单运动？哪些是复合运动？（2）3.4.（2）5. 画出12=3[1]×2[3]×2[6]和12=3[1]×2[6]×2[3]方案结构式对应的结构网。

并比较两者哪个比较合理。

（3）答：根据前密后疏原则可知：12=3[1]×2[3]×2[6]比较合理6. 绘图说明通用机床主传动的功率和转矩特性7. 推力轴承都分别布置在前、后支承出，称为两端定位，画出示意图，并说明该定位结构的特点和适用范围。

特点：1、支承结构简单，间隙调整方便（只需在一端调整）；2、主轴受热伸长会改变轴承间隙，影响轴承的旋转精度及寿命；3、刚度和抗振性较差。

适用范围：1、轴向间隙变化不影响正常工作的机床主轴，如钻床；3、有自动补偿轴向间隙装置的机床主轴。

五、分析题：（每题10分，计 10 分）1. 下图为车床的整体图，试指明各数字代表车床组成部分。

（2）答：1：主轴箱：支承并传动主轴，通过卡盘等装夹工件，使主轴带动工件旋转，实现主运动。

2：刀架及床鞍：床鞍的底面有导轨，可沿床身上相配的导轨纵向移动，其顶部安装有刀架。

刀架用于装夹刀具，是实现进给运动的工作部件。

3：尾座：用于安装顶尖，以支承细长工件，或安装钻头和铰刀等孔加工工具4：床身：床身上安装和连接机床的各主要部件，并带有导轨，能够保证各部件之间准确的相对位置和移动部件的运动轨迹5、7：床腿：6：溜板箱：驱动刀架移动，把进给箱传来的运动在传给刀架，实现纵向和横向机动进给、手动进给和快速移动或车螺纹。

8：进给箱：其内部装有进给变换机构，用于改变被加工螺纹的导程或机动进给的进给量，以及加工不同种类螺纹的变换。

金属切削机床试题及答案一、选择题（每题2分，共20分）1. 金属切削机床中，用于加工圆柱形表面的机床是（）。

A. 车床B. 铣床C. 刨床D. 磨床2. 以下哪个选项不是数控机床的特点？（）A. 高精度B. 高效率C. 低自动化D. 可编程3. 金属切削加工中，刀具材料应具备的性质不包括（）。

A. 高硬度B. 高耐磨性C. 良好的韧性D. 低热导率4. 以下哪个参数不是衡量机床精度的指标？（）A. 表面粗糙度B. 圆度C. 直线度D. 切削速度5. 刀具磨损到一定限度后，需要进行（）。

A. 重磨B. 更换C. 热处理D. 淬火6. 以下哪个不是车床的主要组成部分？（）A. 主轴箱B. 刀架C. 工作台D. 床身7. 金属切削机床的润滑方式不包括（）。

A. 油浴润滑B. 喷雾润滑C. 干摩擦润滑D. 油雾润滑8. 以下哪个不是数控机床的伺服系统？（）A. 步进电机B. 伺服电机C. 液压系统D. 直流电机9. 金属切削机床的切削液的主要作用不包括（）。

A. 冷却B. 润滑C. 清洗D. 增加切削力10. 以下哪个不是数控机床的编程语言？（）A. G代码B. M代码C. CAD/CAMD. 自然语言二、填空题（每题2分，共20分）1. 金属切削机床的____是指机床在加工过程中，各部件间相对位置的准确性。

2. 数控机床的____系统是数控机床的核心，它负责接收数控程序并控制机床执行。

3. 刀具的____是指刀具在切削过程中，由于磨损导致尺寸和形状发生变化的现象。

4. 金属切削机床的____是指机床在无负载或有负载条件下，加工出工件的精度。

5. 金属切削机床的____是指机床在加工过程中，各部件间相对运动的平稳性和协调性。

6. 金属切削机床的____是指机床在加工过程中，各部件间相对位置的稳定性。

7. 金属切削机床的____是指机床在加工过程中，各部件间相对运动的准确性。

8. 数控机床的____是指机床在加工过程中，能够自动完成多个工序的能力。

金属切削机床练习试卷3(题后含答案及解析)题型有：1.6，加工面的垂直度为0.025/300mm。

涉及知识点：金属切削机床12．什么是特种加工?在特种加工中目前应用较广的几种加工机床中哪种不能加工玻璃制品?哪种加工工程中需要磨料的参与?哪种机床的组成部件中没有机床本体，而存在机械系统?并简述这几种加工方法的加工特点。

正确答案：(1)特种加工是利用电能、电化学能、光能、声能等进行加工的方法。

主要用于加工难切削材料，如高强度、高韧性、高硬度、高脆性、耐高温、磁性材料，以及精密细小和复杂形状的零件。

目前在航天、电子、机械、电机、电器等工业部门中，特种加工已经成为不可缺少的加工方法。

应用较广有电火花加工，激光加工和超声波加工。

特种加工是利用电能、电化学能、光能、声能或与机械能组合等形式，将毛坯或工件上多余材料去除的方法。

(2)1)电火花加工机床不能加工玻璃及其他非导电材料。

电火花加工特点：加工硬、脆、软、韧、高熔点材料；无切削力，可以加工薄壁件；加工中不受热的影响；脉冲参数可调节，同一台机床可进行粗、半精、精加工；直接用电能加工，易于实现自动化。

2)超声波加工与工件直接接触并通过磨料对工件的撞击使工件加工成形。

超声波加工的特点：适用于加工各种硬脆材料，尤其是电火花难以加工的不导电材料，如玻璃、陶瓷、金刚石等；由于在加工中工具通常不需要旋转，因此易于加工出各种复杂形状的型孔、型腔、成型表面等；加工过程中受力很小，适于加工薄壁、薄片等不能承受较大机械应力的零件。

3)激光加工装置没有机床本体，但有机械系统。

激光加工的特点：不受材料性能限制，几乎所有金属材料和非金属材料都能加工；加工时不需用刀具，属于非接触加工，无机械加工变形；加工速度极高，热影响区小，易于实现自动化生产和流水作业；可通过透明介质(如玻璃)进行加工，这对某些特殊情况(例如在真空中加工)是十分有利的。

涉及知识点：金属切削机床13．立式车床的用途有哪些?它的特征是什么?正确答案：立式车床主要用于加工直径大、长度短的大型和重型工件的外圆柱面、端面、圆锥面、圆柱孔或圆锥孔等。

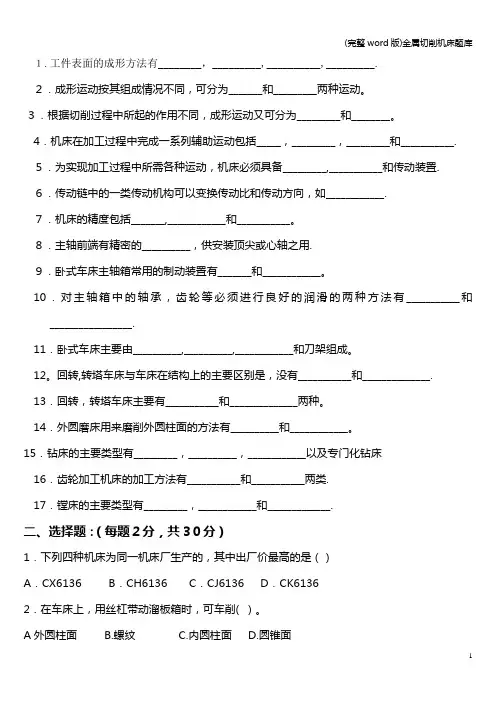

金属切削机床篇习题+答案汇总第一章金属切削机床的基本知识一、填空题1、是用切削的方法将金属毛坯加工成机器零件的机器,它是制造机器的机器,又称为工作母机;2、机床按加工性质和所用刀具可分为：、、、、、、、、、、及等12类;3、机床按通用程度可分为：、、 ;4、机床按工作精度可分为：、、 ;5、CA6140型车床型号的含义：C是代号,表示__________；61是代号,表示___________________；40是 ,表示_______________;6、任何规则表面都可以看作是一条线沿着另一条运动的轨迹, 和统称为形成表面的发生线;7、如果形成表面的两条发生线母线和导线互换,形成表面的性质不改变,则这种表面称为；否则称为 ;8、形成发生线的方法：、、、 ;9、由单独的旋转或直线运动构成的运动,称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动,称为 ;10、可以是简单成形运动,也可以是复合成形运动；可以是步进的,也可以是连续进行的；可以是简单成形运动,也可以是复合成形运动;11、机床包括3个基本部分：、、 ;12、构成一个传动联系的一系列传动件,称为 ;13、联系动力源和执行件之间的传动链；使执行件获得一定的速度和方向; 联系复合运动内部各个分解部分,以形成复合成形运动的传动链;14、是具有固定传动比的机构;换置器官：的机构;15、机床运动的5个参数、、、、 ;16、 CA6140车床用普通车刀车圆柱面属于___ ___运动,车螺纹属于_ _____运动;17、 CA6140车床车螺纹属于______联系,车圆柱面和端面属于______联系;二、简答题1、写出下列机床型号各部分的含义;1）Y3150E2）CM1107精密型转塔车床3）C1312 最大切削直径为120mm的转塔车床4）M1432A 最大加工直径为320mm经过一次重大改良的台式坐标钻床5）CA6140 最大切削直径为400mm的卧式车床2、用简图分析下列几种情况时的成形方法,并标明所需的机床运动,分别说明母线、导线的形状,各用什么方法形成,要求机床提供哪几个运动;1在卧式车床上用成型车刀车圆柱面：2用普通外圆车刀车圆柱面：3用普通外圆车刀车圆锥面：4用成型车刀车圆锥面5用螺纹刀刀车螺纹面：3、画出卧式车床的传动原理图,写出各传动链的名称,并判断各条传动链的性质;4、画出圆柱铣刀铣削平面的传动原理图,写出各传动链的名称,并判断各条传动链的性质;5、画出卧式车床车锥螺纹的传动原理图;6、金属切削机床按万能性程度可分为哪3类各有什么特点7、请写出CA6140各部分代号所表示的含义;7、机床的技术性能包括什么内容8、切削刃和需要成形的发生线可分为哪3种9、形成发生线的方法有哪几种10、什么是相切法有什么特点第二章车刀与车床一、填空题1、车床类机床主要用于加工各种 ,如内外圆柱面、内外锥面和成形回转面等,有些车床还能加工 ;2、CA6140车床组成部件：、、、、、 ;3、CA6140车床可车削___________、____________、__________、________四种标准的常用螺纹;4、基本组由8组传动比,分别是；增倍组有4组传动比,分别是 ;5、扩大螺纹导程机构可使螺纹导程比正常导程扩大倍或倍;6、进给箱包括、、及;7、溜板箱进给箱包含：、、、、 ;8、：指在调整好后无须工人参与便能自动完成表面成形运动和辅助运动,并能自动重复其工作循环的机床;半自动机床：指能自动完成预定的工作循环,但 ;9、摩擦离合器除了靠摩擦力传递运动和转矩外,还能起的作用;当机床过载时,摩擦片打滑,可避免损坏机床;10、CA6140车床为了避免光杆和快速电机同时传动给某一轴,应采用_________离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构,应设有_________离合器;11、为了避免损坏机床,在接通机动进给或快速移动时,开合螺母不应 ,反之,合上螺母时,也机动进给或快速移动;12、CA6140主轴正转共有__24____种转速,其中低速有___18___种;13、只有当主轴处于 0-125r/min 时,才能加工放大螺距螺纹;14、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围 ; v15、自动机床只能用于大批大量生产,普通机床只能用于单件小批量生产; x16、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程; v17、对于CA6140车床,当主轴转速确定时,其螺纹放大倍数也确定;v 18、按照CA6140车床的设计,在车床上用纵向丝杠带动溜板箱及刀架的移动,仅用于进行 D 的车削;A、外圆柱面B、螺纹C、内圆柱面D、圆锥面二、简单题1、在CA6140型车床中,主轴箱中的摩擦离合器有哪些作用轴I上的带轮为什么采用卸荷带轮结构2、CA6140型车床溜板箱中的安全离合器起什么作用快速电动机可以随意正反转吗为什么3、为什么用丝杆和光杆分别担任切螺纹和车削进给的传动4、溜板箱中超越离合器有什么功能光杆可以随意正反转吗5、在CA6140型车床的进给传动系统中,主轴箱和溜板箱中各有一套换向机构,它们的作用有何不同主轴箱中的摩擦离合器有哪些作用6分6、在CA6140型车床的工作中若发生下列现象,试分析原因并说明解决问题的方法：（1）当主轴开停及制动操纵手柄板至中间位置时,主轴不能迅速停止转动,甚至继续转动;（2）机床正常工作时,安全离合器打滑；超载或刀架运动受阻时,刀架不能停止转动;7、摩擦离合器摩擦片的间隙不当将产生的影响及其如何调节8、双向多片式摩擦离合器在车床中的作用及为什么右离合器的片数比左离合器少9、进给箱的功用及其组成10、溜板箱的主要作用及其主要构造11、为什么开合螺母和机动进给的操纵机构必须互锁12、开合螺母如何实现自锁13、CA6140车床主轴转速分别为多少时,可是实现螺距扩大16倍和4倍14、CA6140主轴反转的转速为什么比正转高三、计算题1、针对CA6140车床的传动系统图,写出加工模数螺纹m=8的右旋螺纹的传动路线表达式和运动平衡式丝杆导程为12mm；并写出能加工出该螺纹导程的主轴转速范围和主传动路线表达式;2、针对CA6140车床的传动系统图,写出加工米制螺纹,P=40mm的左旋螺纹的传动路线表达式和运动平衡式丝杆导程为12mm;3、请写出卧式车床CA6140纵向机动进给量的运动平衡式;4、请写出卧式车床CA6140横向机动进给量的运动平衡式;5、列出CA6140的计算主轴最高转速Nmin和最低转速Nmin的运动平衡式.6、分析车削模数螺纹的传动路线,列出运动平衡式并说明为什么能车削出标准模数螺纹7、分析车削英制螺纹的传动路线,列出运动平衡式并说明为什么能车削出标准的英制螺纹第三章其他机床与刀具一、填空题1、万能外圆磨床基本的磨削方法：____纵向磨削____________和___________切入_____;2、平面磨床的种类：、、、 ;3、铣床的分类：、、、、 ;4、直线运动机床有和5、卧式镗床可完成___________、__________、____________、________攻螺纹等工作;6、齿轮加工方法采用金属切削的方式有_______________和______________;7、齿轮加工滚刀齿形有、、 ;8、滚切斜齿圆柱齿轮时,滚刀的安装角δ不仅与滚刀的螺旋方向及螺旋升角ω有关,而且还与加工齿轮的及有关;9、切削齿轮的方法有_______________和_______________;10、镗床主要分为_______________、坐标镗床和______________11、镗床类机床的主要工作是用镗刀进行镗孔,所以叫镗床;12、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔;13、滚齿机能够进行各种内外直齿圆柱齿轮的加工;14、卧式镗床只能用于镗孔加工;二、简答题1、齿轮加工方法中成型法与展成法的概念及其优缺点2、齿轮加工机床的分类有那几种3、滚齿机的滚齿原理是什么4、什么是差动链5、齿面成型的方法按齿面形成原理主要有几种6、为什么展成法在齿轮加工中应用最广7、为什么滚齿机的进给以工件每转时滚刀架的轴向移动计量8、在滚切直齿圆柱齿轮中,滚刀轴线为什么要与齿轮端面倾斜一个角度9、在滚切斜齿圆柱齿轮中,滚刀的安装角与什么因素有关10、请简述插齿机的加工原理;11、什么是滚刀的安装角12、比较滚切斜齿圆柱齿轮与直齿圆柱齿轮的各个异同点;13、说明铣床的功用和类型;14、说出万能铣床与一般卧式铣床的区别;15、说明坐标镗床的功用和类型;16、说明磨床的功用和类型;17、说出万能磨床与外圆磨床的区别;18、说明钻床的功用和类型;19、什么是组合机床有什么特点20、组合机床与专用机床和通用机床相比有什么特点三、作图题1、画出用左旋滚刀滚切右旋斜齿轮时的传动原理图,并标注工件展成运动方向和附加运动方向,写出各条传动链的名称及计算位移,并判断各条传动链的性质;2、画出用左旋滚刀滚切直齿轮时的传动原理图,并标注工件展成运动方向写出各条传动链的名称及计算位移,并判断各条传动链的性质;参考答案第一章金属切削机床的基本知识一、填空题1、金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器,它是制造机器的机器,又称为工作母机;2、机床按加工性质和所有刀具可分为：车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨床,拉床,锯床及其他机床等12类机床;3、机床按通用程度分为：通用机床,专门化机床,专用机床;4、机床按工作精度分为：普通精度机床,精密机床,高精度机床;5、CA6140型车床型号的含义：C是类别代号,表示车床；61是组系代号,表示落地及卧式车床；40是主参数的折算值 ,表示床身上的最大回转直接是400毫米;6、任何规则表面都可以看作是一条线沿着另一条运动的轨迹,母线和导线统称为形成表面的发生;7、如果形成表面的两条发生线母线和导线互换,形成表面的性质不改变,则这种表面称为可逆表面；否则称为不可逆表面;8、形成发生线的方法：成形法,展成法,轨迹法,相切法;9、由单独的旋转或直线运动构成的运动,称为简单成形运动;由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动,称为复合成形运动;10、主运动可以是简单成形运动,也可以是复合成形运动；进给运动可以是步进的,也可以是连续进行的；可以是简单成形运动,也可以是复合成形运动;11、机床包括3个基本部分：执行件,动力源,传动装置;12、构成一个传动联系的一系列传动件,称为传动链;13、外联系传动链是联系动力源和执行件之间的传动链,使执行件获得一定的速度和方向;内联系传动链是联系复合运动内部各个分解部分,以形成复合成形运动的传动链;14、定比机构：固定传动比的机构;换置器官：变换传动比的机构;15、机床运动的5个参数：运动的起点,运动的方向,运动的轨迹,运动的路程,运动的速度;16、CA6140车床用普通外圆车刀车圆柱面属于__简单 _运动,车螺纹属于复合_运动;17、CA6140车床车螺纹属于_内__联系,车圆柱面和端面属于_外_联系;二、简答题1、写出下列机床型号各部分的含义;答：Y3150EY：类别代号,表示齿轮加工机床；3：组别代号滚齿及铣齿机组；1：系别代号滚齿机系；50：主参数的折算值,折算系数1/10,最大滚切直径500mm；E：重大改进序号第五次重大改进;CM1107C：类别代号,表示车床类；M：通用特性代号精密；1：组别代号单轴自动、半自动车床组；1：系别代号单轴纵切自动车床系；07：主参数的折算值,折算系数1,表示最大加工棒料车削直径7mm；C1312：C：类别代号,表示车床类；1：组别代号单轴自动、半自动车床组；3：系别代号单轴转塔自动车床系；12：主参数的折算值,折算系数1, 表示最大加工棒料车削直径12mm；M1432A：M：类别代号,表示磨床类；1：组别代号外圆磨床组；4：系别代号万能外圆磨床系；32：主参数的折算值,折算系数1/10,最大磨削直径320mm；A：重大改进序号第一次重大改进;CA6140：C：类别代号,表示车床类；A：结构特性代号结构不同；6：组别代号落地卧式车床组；1：系别代号卧式车床系；40：主参数的折算值,折算系数1/10,床身上最大回转直径400mm;2、用简图分析下列几种情况时的成形方法,并标明所需的机床运动,分别说明母线、导线的形状,各用什么方法形成,要求机床提供哪几个运动;答：①在卧式车床上用成型车刀车圆柱面：母线为直线1,由成型法形成,不需要机床提供运动；导线为圆2,由描迹法形成,需要一个简单的成形运动B1;②用普通外圆车刀车圆柱面：母线为直线1,由描迹法形成,需要一个简单的成形运动A2；导线为圆2,有描迹法形成,需要一个简单的成形运动B1;因此形成此外圆柱面共需要2个简单成形运动;③用普通外圆车刀车圆锥面：母线为直线1,由描迹法形成,需要两个简单成形运动A21,A22；导线为圆2,由描迹法形成,需要一个简单成形运动B1;④用成型车刀车圆锥面母线为直线1,由成型法形成,不需要机床提供运动；导线为圆2,由描迹法形成,需要一个简单的成形运动B1⑤用螺纹刀刀车螺纹面：母线为螺纹轴向剖面轮廓形,由成型法形成,因而不需运动；导线为螺旋线,由描迹法形成,需要一个复合的成形运动B11、A12,由两个单元运动,即工件旋转B11和刀具移动A12 复合而成;3、画出卧式车床的传动原理图,写出各传动链的名称,并判断各条传动链的性质;答：主运动传动链：电动机-1-2-Uv-3-4-主轴,外联系传动链；进给传动链：主轴-4-5-Uf-6-7-丝杆-刀架,内联系传动链车螺纹;4、画出圆柱铣刀铣削平面的传动原理图,写出各传动链的名称,并判断各条传动链的性质;答：传动原理图如下;主运动传动链：电动机-1-2-Uv-3-4-铣刀,外联系传动链；进给传动链：电动机-5-Uf-6-7-8-丝杆-刀架,外联系传动链;5、画出卧式车床车锥螺纹的传动原理图;答：卧式车床车锥螺纹的传动原理图如下;6、金属切削机床按万能性程度可分为哪3类各有什么特点答：机床可分为：1通用机床,其特点是:加工范围广,结构复杂,自动化程度低,生产率低,适合于单件小批生产；2专用机床,其特点是：加工范围窄,结构简单,自动化程度高,生产率高,适合于大批大量生产；3专门化机床,其特点是介于通用机床和专用机床之间,适合于成批生产;7、请写出CA6140各部分代号所表示的含义;答：C是类别代号,表示车床；A是结构特性代号,表示CA6140车床的结构有别于C6140车床的结构；61是组系代号,表示第6组第1系列,第6组表示落地及卧式车床；40是主参数的折算值,主参数为400,表示床身上的最大回转直径为φ400mm;7、机床的技术性能包括什么内容答：机床的技术性能一般包括下列内容：a)工艺范围；b)机床的主要技术参数,包括尺寸参数、运动参数和动力参数；c)加工精度和表面粗糙度；d)生产率和自动化程度；e)人机关系,是指机床的操作应当方便省力、使用安全可靠;8、切削刃和需要成形的发生线可分为哪3种答：1切削刃的形状为一切削点,通过轨迹运动形成发生线；2切削刃的形状是一条切削线,它与要成形的发生线的形状完全吻合,这时形成发生线不需要成形运动；3切削刃的形状是一条切削线,但它与需要成形的发生线的形状不吻合,这时刀具需要做复合运动才能形成发生线;9、形成发生线的方法有哪几种答：有四种,分别是：成形法、展成法、轨迹法、相切法;10、什么是相切法有什么特点答：相切法是利用刀具边旋转边做轨迹运动来对工件进行加工的方法,用相切法得到的发生线需要两个成形运动,即刀具的旋转运动和刀具中心按一定规律作轨迹运动;第二章车刀与车床一、填空题1、车床类机床主要用于加工各种回转表面 ,如内外圆柱面、内外锥面和成形回转面等,有些车床还能加工螺纹面 ;2、CA6140车床组成部件：主轴箱、刀架、尾座、进给箱、溜板箱、床身 ;3、CA6140车床可车削米制、英制、模数制、径节制四种标准的常用螺纹;4、基本组由8组传动比,分别是;增倍组有4组传动比,分别是;5、扩大螺纹导程机构可使螺纹导程比正常导程扩大4倍或16倍6、进给箱包含：变换螺纹导程和进给量的变速机构,变换螺纹种类的移换机构,丝杠和光杠的转换机构,操纵机构;7、溜板箱进给箱包含：双向牙嵌式离合器、纵向横向机动进给和快速移动操纵机构、开合螺母及其操纵机构、互锁机构、超越离合器、安全离合器;8、自动机床：指在调整好后无须工人参与便能自动完成表面成形运动和辅助运动,并能自动重复其工作循环的机床;半自动机床：指能自动完成预定的工作循环,但装卸工件仍由人工进行的机床;9、摩擦离合器除了靠摩擦力传递运动和转矩外,还能起过载保护的作用;当机床过载时,摩擦片打滑,可避免损坏机床;10、 CA6140车床为了避免光杆和快速电机同时传动给某一轴,应采用超越离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构,应设有__安全__离合器;11、为了避免损坏机床,在接通机动进给或快速移动时,开合螺母不应闭合 ,反之,合上螺母时,也不允许接通机动进给或快速移动;12、 CA6140主轴正转共有__24__种转速,其中低速有__18__种;13、只有当主轴处于低速时,才能加工放大螺距螺纹;14、× 15、× 16、√ 17、√ 18、D二、简单题1、在CA6140型车床中,主轴箱中的摩擦离合器有哪些作用轴I上的带轮为什么采用卸荷带轮结构答：摩擦离合器作用：1控制主轴正转、反转；2起过载保护作用;机床过载时,摩擦片打滑,可以避免损坏机床;轴I采用卸荷带轮结构是为了提高轴I的旋转稳定性,避免因胶带拉力产生的径向力而使轴I产生弯曲变形;2、CA6140型车床溜板箱中的安全离合器起什么作用快速电动机可以随意正反转吗为什么答：机动进给时,如果进给力过大或刀架移动受阻,则有可能损坏机件,因此当进给力过大或刀架移动受阻时,在进给传动链中设置安全离合器能自动地停止进给;快速电动机不可随意正反转;因为如果随意正反转,XXII轴与光杆运动会相干涉,损坏机床;4、为什么用丝杆和光杆分别担任切螺纹和车削进给的传动答：切螺纹时,主轴与刀架之间构成一个内联系传动链,必须用丝杆来传递进给运动才能保证主轴与刀架之间保持严格的传动比；车削进给运动时,主轴和刀架之间构成一个外联系传动链,不需要保持严格的传动比,可以用丝杆或光杆来传递；考虑到用丝杆传递,会导致丝杆磨损加快,从而影响车螺纹的精度,所以为了保护丝杆,车削进给运动时由光杆来传递;4、溜板箱中超越离合器有什么功能光杆可以随意正反转吗答：超越离合器功能：为了避免光杆和快速电机同时传动轴XXII,防止运动干涉;光杆不能反转,因为有超越离合器,若反转,机动进给不能传到刀架上;7、在CA6140型车床的进给传动系统中,主轴箱和溜板箱中各有一套换向机构,它们的作用有何不同主轴箱中的摩擦离合器有哪些作用6分答：进给系统中,主轴箱中的换向机构是用来变换螺纹旋向的,溜板箱中的换向机构是用来变换机动进给方向的;摩擦离合器的作用：实现主轴正反转；过载保护;8、在CA6140型车床的工作中若发生下列现象,试分析原因并说明解决问题的方法：（3）当主轴开停及制动操纵手柄板至中间位置时,主轴不能迅速停止转动,甚至继续转动;（4）机床正常工作时,安全离合器打滑；超载或刀架运动受阻时,刀架不能停止转动;答：1制动机构中的制动带太松了,应调紧制动带；2机床正常工作时,安全离合器打滑,是安全离合器中的弹簧太松了,应调紧弹簧；超载或刀架运动受阻时,刀架不能停止转动,是安全离合器中的弹簧太紧了,应调松些;7、摩擦离合器摩擦片的间隙不当将产生的影响及其如何调节答：摩擦离合器的内、外摩擦片在松开时的间隙要适当;间隙太大则压不紧,摩擦片之间有打滑现象,摩擦片容易磨损；间隙太小则开车费力,而且松开时摩擦片不易脱开,严重时会导致摩擦片被烧坏;通过调节螺母可调节摩擦片的间隙,从而调节其传递扭矩的能力;调整时,让弹簧销压入螺母的缺口,然后转动螺母,调整摩擦片的间隙;调整后,让弹簧销弹出,重新卡入螺母的缺口,以防螺母在工作过程中松脱;8、双向多片式摩擦离合器在车床中的作用及为什么右离合器的片数比左离合器少答：车床轴Ⅰ上装有双向多片式摩擦离合器,用来实现主轴的正反转;离合器左、右两部分的结构相同;左离合器用来传动主轴正转,用于切削加工,需要传递的扭矩较大,故片数较多；右离合器传动主轴反转,主要用于车螺纹时退刀,传递扭矩小,故片数较少;9、进给箱的功用及其组成答：进给箱的功用是变换加工螺纹的种类和导程,以及获得所需要的各种进给量;其主要结构由基本螺距机构、倍增机构、改变加工螺纹种类的移换机构、丝杠和光杠的转换机构,以及操作机构等组成;10、溜板箱的主要作用及其主要构造答：溜板箱主要作用是将光杆或丝杆传来的旋转运动转换为刀架的直线移动,实现刀架的快慢速转换,并控制刀架运动的接通、断开、换向以及实现过载保护,刀架的手动操作等;溜板箱其主要构造为：1开合螺母机构；2纵、横向机动进给及快速移动的操作机构；3互锁机构；4超越离合器；5安全离合器;11、为什么开合螺母和机动进给的操纵机构必须互锁答：为了避免损坏机床,在接通机动进给时,开合螺母不应合上;反之合上开合螺母时,就不应接通机动进给机构;因此,开合螺母和机动进给的操纵机构必须互锁;12、开合螺母如何实现自锁答：开合螺母由上、下两个半螺母组成;当槽盘顺时针转动时,曲线槽通过圆锥销使使两个半螺母分离,与丝杠脱开齿合,刀架便停止移动;槽盘上的曲线槽在接近盘中心部分时的倾斜角比较小,使开合螺母闭合后能自锁;13、CA6140车床主轴转速分别为多少时,可是实现螺距扩大16倍和4倍答：当主轴转速为min 时,可以实现螺距扩大16倍,当主轴转速为40-125r/min 时,可以实现螺距扩大4倍;14、CA6140主轴反转的转速为什么比正转高答：卧式车床主轴反转主要用于车削螺纹时退刀,而退刀运动是一个辅助运动,转速高是可以节省辅助时间,提高生产效率;三、计算题1、针对CA6140车床的传动系统图,写出加工模数螺纹m=8的右旋螺纹的传动路线表达式和运动平衡式丝杆导程为12mm ；并写出能加工出该螺纹导程的主轴转速范围和主传动路线表达式; 解：8u 47==扩倍基u u Km ,没有特别指明,取K=1 所以 73274u u u ==mK 扩倍基 取：2832u =基,28353528u ⨯=倍,4u =扩 传动路线表达式：。
