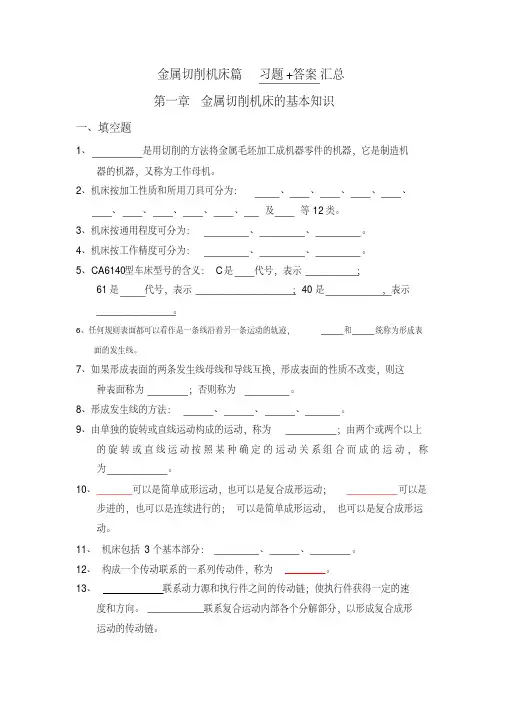

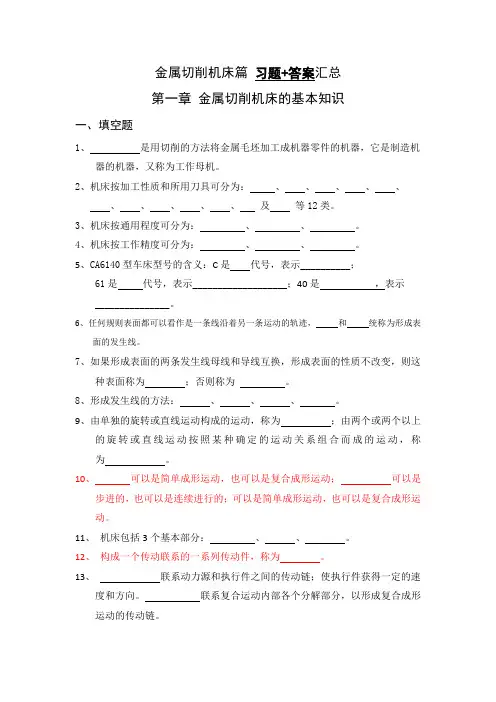

金属切削机床篇习题+答案汇总第一章金属切削机床的基本知识一、填空题1、是用切削的方法将金属毛坯加工成机器零件的机器，它是制造机器的机器，又称为工作母机。
2、机床按加工性质和所用刀具可分为：、、、、、、、、、、及等12类。
3、机床按通用程度可分为：、、。
4、机床按工作精度可分为：、、。
5、CA6140型车床型号的含义：C是代号，表示__________；61是代号，表示___________________；40是，表示_______________。
6、任何规则表面都可以看作是一条线沿着另一条运动的轨迹，和统称为形成表面的发生线。
7、如果形成表面的两条发生线母线和导线互换，形成表面的性质不改变，则这种表面称为；否则称为。
8、形成发生线的方法：、、、。
9、由单独的旋转或直线运动构成的运动，称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动，称为。
10、可以是简单成形运动，也可以是复合成形运动；可以是步进的，也可以是连续进行的；可以是简单成形运动，也可以是复合成形运动。
11、机床包括3个基本部分：、、。
12、构成一个传动联系的一系列传动件，称为。
13、联系动力源和执行件之间的传动链；使执行件获得一定的速度和方向。
联系复合运动内部各个分解部分，以形成复合成形运动的传动链。
14、是具有固定传动比的机构。
换置器官：的机构。
15、机床运动的5个参数、、、、。
16、 CA6140车床用普通车刀车圆柱面属于___ ___运动，车螺纹属于______运动。
17、 CA6140车床车螺纹属于______联系，车圆柱面和端面属于______联系。
二、简答题1、写出下列机床型号各部分的含义。
1）Y3150E2）CM1107精密型转塔车床3）C1312 最大切削直径为120mm的转塔车床4）M1432A 最大加工直径为320mm经过一次重大改良的台式坐标钻床5）CA6140 最大切削直径为400mm的卧式车床2、用简图分析下列几种情况时的成形方法，并标明所需的机床运动，分别说明母线、导线的形状，各用什么方法形成，要求机床提供哪几个运动。
1)在卧式车床上用成型车刀车圆柱面：2)用普通外圆车刀车圆柱面：3)用普通外圆车刀车圆锥面：4)用成型车刀车圆锥面5)用螺纹刀刀车螺纹面：3、画出卧式车床的传动原理图，写出各传动链的名称，并判断各条传动链的性质。
4、画出圆柱铣刀铣削平面的传动原理图，写出各传动链的名称，并判断各条传动链的性质。
5、画出卧式车床车锥螺纹的传动原理图。
6、金属切削机床按万能性程度可分为哪3类？各有什么特点？7、请写出CA6140各部分代号所表示的含义。
7、机床的技术性能包括什么内容?8、切削刃和需要成形的发生线可分为哪3种?9、形成发生线的方法有哪几种?10、什么是相切法?有什么特点?第二章车刀与车床一、填空题1、车床类机床主要用于加工各种，如内外圆柱面、内外锥面和成形回转面等，有些车床还能加工。
2、CA6140车床组成部件：、、、、、。
3、CA6140车床可车削___________、____________、__________、________四种标准的常用螺纹。
4、基本组由8组传动比，分别是；增倍组有4组传动比，分别是。
5、扩大螺纹导程机构可使螺纹导程比正常导程扩大倍或倍。
6、进给箱包括、、及。
7、溜板箱进给箱包含：、、、、。
8、：指在调整好后无须工人参与便能自动完成表面成形运动和辅助运动，并能自动重复其工作循环的机床。
半自动机床：指能自动完成预定的工作循环，但。
9、摩擦离合器除了靠摩擦力传递运动和转矩外，还能起的作用。
当机床过载时，摩擦片打滑，可避免损坏机床。
10、CA6140车床为了避免光杆和快速电机同时传动给某一轴，应采用_________离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构，应设有_________离合器。
11、为了避免损坏机床，在接通机动进给或快速移动时，开合螺母不应，反之，合上螺母时，也机动进给或快速移动。
12、CA6140主轴正转共有__24____种转速，其中低速有___18___种。
13、只有当主轴处于 0-125r/min 时，才能加工放大螺距螺纹。
14、主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围。
（ v ）15、自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产。
（ x ）16、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程。
( v ) 17、对于CA6140车床，当主轴转速确定时，其螺纹放大倍数也确定。
（ v ）18、按照CA6140车床的设计，在车床上用纵向丝杠带动溜板箱及刀架的移动，仅用于进行（ D ）的车削。
A、外圆柱面B、螺纹C、内圆柱面D、圆锥面二、简单题1、在CA6140型车床中，主轴箱中的摩擦离合器有哪些作用？轴I上的带轮为什么采用卸荷带轮结构？2、CA6140型车床溜板箱中的安全离合器起什么作用？快速电动机可以随意正反转吗？为什么？3、为什么用丝杆和光杆分别担任切螺纹和车削进给的传动？4、溜板箱中超越离合器有什么功能？光杆可以随意正反转吗？5、在CA6140型车床的进给传动系统中，主轴箱和溜板箱中各有一套换向机构，它们的作用有何不同？主轴箱中的摩擦离合器有哪些作用？（6分）6、在CA6140型车床的工作中若发生下列现象，试分析原因并说明解决问题的方法：（1）当主轴开停及制动操纵手柄板至中间位置时，主轴不能迅速停止转动，甚至继续转动。
（2）机床正常工作时，安全离合器打滑；超载或刀架运动受阻时，刀架不能停止转动。
7、摩擦离合器摩擦片的间隙不当将产生的影响及其如何调节？8、双向多片式摩擦离合器在车床中的作用及为什么右离合器的片数比左离合器少？9、进给箱的功用及其组成？10、溜板箱的主要作用及其主要构造？11、为什么开合螺母和机动进给的操纵机构必须互锁？12、开合螺母如何实现自锁？13、CA6140车床主轴转速分别为多少时，可是实现螺距扩大16倍和4倍？14、CA6140主轴反转的转速为什么比正转高？三、计算题1、针对CA6140车床的传动系统图，写出加工模数螺纹m=8的右旋螺纹的传动路线表达式和运动平衡式（丝杆导程为12mm）；并写出能加工出该螺纹导程的主轴转速范围和主传动路线表达式。
2、针对CA6140车床的传动系统图，写出加工米制螺纹，P=40mm的左旋螺纹的传动路线表达式和运动平衡式（丝杆导程为12mm）。
3、请写出卧式车床CA6140纵向机动进给量的运动平衡式。
4、请写出卧式车床CA6140横向机动进给量的运动平衡式。
5、列出CA6140的计算主轴最高转速Nmin和最低转速Nmin的运动平衡式.6、分析车削模数螺纹的传动路线,列出运动平衡式并说明为什么能车削出标准模数螺纹?7、分析车削英制螺纹的传动路线,列出运动平衡式并说明为什么能车削出标准的英制螺纹？第三章其他机床与刀具一、填空题1、万能外圆磨床基本的磨削方法：____纵向磨削____________和___________切入_____。
2、平面磨床的种类：、、、。
3、铣床的分类：、、、、。
4、直线运动机床有和5、卧式镗床可完成___________、__________、____________、________攻螺纹等工作。
6、齿轮加工方法采用金属切削的方式有_______________和______________。
7、齿轮加工滚刀齿形有、、。
8、滚切斜齿圆柱齿轮时，滚刀的安装角δ不仅与滚刀的螺旋方向及螺旋升角ω有关，而且还与加工齿轮的及有关。
9、切削齿轮的方法有_______________和_______________。
10、镗床主要分为_______________、坐标镗床和______________11、镗床类机床的主要工作是用镗刀进行镗孔，所以叫镗床。
（）12、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔。
( )13、滚齿机能够进行各种内外直齿圆柱齿轮的加工。
( )14、卧式镗床只能用于镗孔加工。
( )二、简答题1、齿轮加工方法中成型法与展成法的概念及其优缺点？2、齿轮加工机床的分类有那几种？3、滚齿机的滚齿原理是什么？4、什么是差动链？5、齿面成型的方法按齿面形成原理主要有几种？6、为什么展成法在齿轮加工中应用最广?7、为什么滚齿机的进给以工件每转时滚刀架的轴向移动计量？8、在滚切直齿圆柱齿轮中,滚刀轴线为什么要与齿轮端面倾斜一个角度?9、在滚切斜齿圆柱齿轮中,滚刀的安装角与什么因素有关?10、请简述插齿机的加工原理。
11、什么是滚刀的安装角？12、比较滚切斜齿圆柱齿轮与直齿圆柱齿轮的各个异同点。
13、说明铣床的功用和类型。
14、说出万能铣床与一般卧式铣床的区别。
15、说明坐标镗床的功用和类型。
16、说明磨床的功用和类型。
17、说出万能磨床与外圆磨床的区别。
18、说明钻床的功用和类型。
19、什么是组合机床？有什么特点？20、组合机床与专用机床和通用机床相比有什么特点？三、作图题1、画出用左旋滚刀滚切右旋斜齿轮时的传动原理图，并标注工件展成运动方向和附加运动方向，写出各条传动链的名称及计算位移，并判断各条传动链的性质。
2、画出用左旋滚刀滚切直齿轮时的传动原理图，并标注工件展成运动方向写出各条传动链的名称及计算位移，并判断各条传动链的性质。
参考答案第一章金属切削机床的基本知识一、填空题1、金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器，它是制造机器的机器，又称为工作母机。
2、机床按加工性质和所有刀具可分为：车床，钻床，镗床，磨床，齿轮加工机床，螺纹加工机床，铣床，刨床，拉床，锯床及其他机床等12类机床。
3、机床按通用程度分为：通用机床，专门化机床，专用机床。
4、机床按工作精度分为：普通精度机床，精密机床，高精度机床。
5、CA6140型车床型号的含义：C是类别代号，表示车床；61是组系代号，表示落地及卧式车床；40是主参数的折算值，表示床身上的最大回转直接是400毫米。
6、任何规则表面都可以看作是一条线沿着另一条运动的轨迹，母线和导线统称为形成表面的发生。
7、如果形成表面的两条发生线母线和导线互换，形成表面的性质不改变，则这种表面称为可逆表面；否则称为不可逆表面。
8、形成发生线的方法：成形法，展成法，轨迹法，相切法。
9、由单独的旋转或直线运动构成的运动，称为简单成形运动。
由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合而成的运动，称为复合成形运动。
10、主运动可以是简单成形运动，也可以是复合成形运动；进给运动可以是步进的，也可以是连续进行的；可以是简单成形运动，也可以是复合成形运动。
