简单机电一体化系统制作实训报告院系：控制系班级：生产设备21331项目课题：PLC综合实训项目名称：三层电梯的控制组长：组员：时间：2015.3.8—2015.3.13目录一．课题介绍 (1)二．项目要求 (2)三．项目分析及制作方案 (3)四．小组分工 (4)五. PLC的I/O 分配表 (5)六. 硬件接线图，梯形图 (7)七. 调试分析说明 (9)八. 总结 (10)一．课题介绍现有一台升降电梯，分为三层。

电梯的上下运行和轿厢门的开关均采用接触器进行控制。

电梯的每一层都有平层信号（SQ1、SQ2、SQ3），在电梯的底层设有上行按钮SB1，二层设有上行按钮SB2和下行按钮SB3，顶层设有下行按钮SB4。

在轿厢内部设有内选信号SB5、SB6、SB7用于选择三个楼层。

为了调试系统，设有手/自动转换开关SA1。

当系统处于手动状态时，通过按钮SB8、SB9、SB10、SB11等控制电梯的上下运行和轿厢门的开关操作。

电梯设有限位保护，电梯的上行和下行设有限位开关SQ4、SQ5，轿厢门的开和关设有限位开关SQ6、SQ7。

二.项目要求1.上电时，如果系统未检测到一楼平层信号（SQ1)或二楼平层信号（SQ2)，则电梯回到开始时，电梯处于任意一层。

2.当有外呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层时，轿厢停止运行，轿厢门打开，延时3S后自动关门。

3.当有内呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层时，轿厢停止运行，轿厢门打开，延时3S后自动关门。

4.在电梯轿厢运行过程中，轿厢上升（或下降）途中，任何反方向下降（或上升）的外呼梯信号均不响应，但如果反向外呼梯信号前方向无其它内、外呼梯信号时，则电梯响应该外呼梯信号。

例如，电梯轿厢在一楼，将要运行到三楼，在此过程中可以响应二层向上外呼梯信号，但不响应二层向下外呼梯信号。

同时，如果电梯到达三层后再响应二层向下外呼梯信号。

5.电梯应具有最远反向外呼梯响应功能。

PLC三层电梯实验报告实验报告:PLC三层电梯实验1.实验目的本实验旨在通过使用PLC编程控制电梯的运行，在三层楼之间实现电梯的上下运行，并控制电梯门的打开和关闭。

2.实验器材-三层楼、电梯模型-PLC编程软件-电梯控制器3.实验原理-电梯模型：实验楼层采用三层楼的电梯模型，包括三个楼层BTN1、BTN2和BTN3，以及一个电梯C，门的状态通过XC、YO和Y1表示。

-编程控制：使用PLC编程软件进行电梯的控制逻辑编写，通过输入编写好的程序将控制信号传递给电梯控制器，实现电梯运行和门的开关。

4.实验步骤4.1复位PLC并初始化电梯状态，关闭所有电梯门，将三层按钮的状态初始化为低电平；4.2编写PLC程序：首先，定义电梯运行的逻辑条件，包括按钮被按下和电梯当前的位置。

其次，编写逻辑控制语句，根据按钮的状态和电梯的位置判断电梯的移动和门的开关。

最后，设置运行完成后的复位条件，回到初始状态；4.4调试程序：按下不同楼层的按钮，观察电梯的运行和门的打开关闭情况，检查程序是否按照预期的逻辑运行；4.5对实验进行总结分析。

5.实验结果与分析经过程序的编写和调试，实验得出以下结论：当任意一层楼的按钮被按下时，电梯会根据按钮的位置自动选择最近的一层进行移动，移动过程中电梯门会自动关闭，到达目的楼层后电梯门会自动打开。

同时，通过观察实验楼层的指示灯和电梯运动状态来判断程序是否按照预期运行。

实验结果表明，PLC可以通过编程控制电梯的运动和门的开关，实现了我们预期的功能。

6.实验结论本次实验使用PLC编程控制了三层楼之间电梯的运行和门的开关，实验结果表明PLC编程具有较高的控制精度和可靠性，能够满足电梯运行的基本要求。

通过这次实验，我对PLC编程有了更深入的了解，并学会了如何利用PLC进行控制程序的编写和调试。

我认为PLC在工业自动化领域有着广泛的应用前景，能够有效提高生产线的效率和精度。

7.遇到的问题与解决方法在实验过程中，我遇到了编程逻辑的问题。

基于PLC的三层电梯设计一、编程要求：（一）决定系统所需的动作及次序。

当使用可编程控制器时，最重要的一环是决定系统所需的输入及输出，这主要取决于系统所需的输入及输出接口分立元件。

输入及输出要求：(1) 第一步是设定系统输入及输出数目，可由系统的输入及输出分立元件数目直接取得。

本实验装置的输入输出点数是：输入24点，输出24点。

（2）第二步是决定控制先后、各器件相应关系以及作出何种反应。

（二）将输入及输出器件编号每一输入和输出，包括定时器、计数器、内置继电器等都有一个唯一的对应编号，不能混用。

（三）画出梯形图。

根据控制系统的动作要求，画出梯形图。

梯形图设计规则（1）触点应画在水平线上，不能画在垂直分支上。

应根据自左至右、自上而下的原则和对输出线圈的几种可能控制路径来画。

（2）不包含触点的分支应放在垂直方向，不可放在水平位置，以便于识别触点的组合和对输出线圈的控制路径。

（3）在有几个串联回路相并联时，应将触头多的那个串联回路放在梯形图的最上面。

在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。

这种安排，所编制的程序简洁明了，语句较少。

（4）不能将触点画在线圈的右边，只能在触点的右边接线圈。

（四）将梯形图转化为程序把继电器梯形图转变为可编程控制器的编码，当完成梯形图以后，下一步是把它编码成可编程控制器能识别的程序。

这种程序语言是由地址、控制语句、数据组成。

地址是控制语句及数据所存储或摆放的位置，控制语句告诉可编程控制器怎样利用数据作出相应的动作。

（五）在编程方式下用键盘输入程序。

一般情况下是用梯形图编程较为方便（六）编程及设计控制程序。

（七）测试控制程序的错误并修改。

（八）保存完整的控制程序。

二、控制要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯轿箱内设有楼层内选按钮S1 ～ S3，用以选择需停靠的楼层。

L1为一层指示、L2 为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。

三层电梯实训报告第一篇：三层电梯实训报告三层电梯实训报告摘要20世纪60年代末，为了克服传统继电器的种种应用上的缺点，人们研制出了一种先进的可编程序控制器PLC（Programmable logic Controller），由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。

随着微电子技术和计算机技术的迅速发展，PLC在工业控制领域内得到广泛的应用愈加明显。

PLC是一种基于数字计算机技术，专为在工业环境下应用而设计的电子控制装置，它采用可编程程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出，完成一系列逻辑、顺序、定时、记数、运算等确定的功能，来控制各种类型的机电一体化设备和生产过程。

具体来讲PLC主要具有以下的特点：（1）可靠性高，抗干扰能力强；（2）（2）编程方法简单、直观；（3）体积小、耗能低、重量轻；（4）硬件配套齐全，用户使用方便，适应性强；（5）系统的设计/安装、调试工作量少；（6）维修工作量小、维护方便；（7）接口模块功能强、品种多。

PLC在电梯控制上的应用主要体现在它的逻辑开关控制功能。

由于PLC具有逻辑运算，计数和定时以及数据输入输出的功能。

在电梯控制过程中，各种逻辑开关控制与PLC很好的结合，很好的实现了对电梯的控制。

本论文是以三菱广泛应用的整体中型机FX2N-128为背景机，详细介绍其系统配置，兼顾介绍，指令系统，编程方法和控制系统设计方法，同时也介绍了模块式PLC的一些智能单元。

本人毕业设计的电梯包括电梯自动运行、消防运行、PLC综合控制三个系统。

论文对PLC的结构、特点、性能以及与现场控制对象的连线进行了具体的研究，并通过PLC实现了电梯的自动控制以及消防运行。

通过此次毕业设计,提高了我们运用理论知识，分析、处理和解决实际问题的综合能力第二篇：电梯安装维护实训报告《电梯安装与使用维护》姓名：班级：学号：实训总结报告专业：机电一体化日期：2013年12月4日一、描述电梯总体结构电梯所占有的四大空间：1、机房：曳引机、控制柜（屏）、承重梁（也有在楼板下面）、导向轮（也有在楼板下面）、电源总开关、限速器、极限开头、选层器、发电机及励磁柜（直流电梯），电引钢丝绳锥套与组头组合（曳引比为2：1、曳引钢丝绳（绕在曳引轮上），地震报警保护器（VVVF电梯）。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
广东机电职业技术学院
可编程实习报告
（2010-2011学年第一学期）
专业：机电一体化
班级：
姓名：
学号：
指导教师：
时间：第13-14 周（2010年11 月29 日——2010年12 月10日）
地点：03203 （工业控制实训室）
1
一、实习目的及实习任务
熟练掌握可编程控制器的应用,训练用基本指令和部分功能指令根据控制要求编写控制梯形图,培养动手能力,分析问题和解决问题的能力,为将来的工作打下一定的基础. 通过自己实际的编写程序,来体会plc的编程过程,了解课本里学不到的编程困难, 从而提高自己的编程水平.
二、I/O分配及导线连接
轿厢电机接线图
门控电机接线图
接线图:
I/O 分配表
三、控制梯形图。

题目：三层电梯实验一、实验目的1、熟练地掌握PLC的编程和程序调试方法。

2、进一步熟悉PLC的I/O连接。

3、熟悉变频器的使用。

名称类型数量名称类型数量PLC DVP20SX211R1以太网模块DVPEN01-SL 1 网络模块DVPDNET-SL 1 远程I/O模块DVP16SP11T 1台达VFD变频器VFD002EL21A1 台达RTU-DNETRTU-DNET 1台达电源DVPPS02 1 三层电梯模型 1人机界面DOP-10E615 1 计算机 1三、实验内容电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯箱内设有楼层内选按钮，用以选择需停靠的楼层。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

例如，电梯停在一层，在二层轿箱外呼叫时，必须按二层上升呼叫按钮，电梯才响应呼叫（从一层运行到二层），按二层下降呼叫按钮无效；反之，若电梯停在三层，在二层轿箱外呼叫时，必须按二层下降呼叫按钮，电梯才响应呼叫（从三层运行到二层），按二层上升呼叫按钮无效。

PLC 主机输入输出如表6-1所示。

名称输入点名称输出点箱内三层呼叫X0/M50 方向上Y0箱内二层呼叫X1/M51 方向下Y1箱内一层呼叫X2/M52 箱内三层呼叫指示Y2手动开门X3/M53 箱内二层呼叫指示Y3手动关门X4/M54 箱内一层呼叫指示Y4一层上呼叫X5/M55 开门指示Y5三层下呼叫X6/M56二层上呼叫X7/M57名称输入点名称输出点二层下呼叫X0/M110 关门指示Y0/M70一层到位限位开关X1/M111 一层呼叫指示Y1/M71二层到位限位开关X2/M112 三层呼叫指示Y2/M72三层到位限位开关X3/M113 二层上呼叫指示Y3/M73上限位X4 二层下呼叫指示Y4/M74下限位X5 蜂鸣器Y5X6 正转Y6/M76X7 反转Y7/M77 电梯模型原理图如图6-1所示。

金华职业技术学院JINHUA COLLEGE OF VOCATION AND TECHNOLOGY 三层电梯PLC系统实训报告专业电气自动化技术班级自动化092学号14 15姓名徐国强蔡其均程奔谢佶州指导教师黄敏2012年12月10日实训任务 三层电梯控制系统的设计与调试一、任务描述分析三层电梯控制系统的功能和技术要求；根据设计方案对控制系统进行设计和调试；应用编程工具进行控制程序的设计、编辑与调试；撰写设计文档与调试报告。

二、控制系统的设计 1．PLC 的选型在工程设计中，选型和估算时应详细分析工艺过程的控制要求、系统工作特点，明确控制任务和方案，确定所要求的功能与性能；然后根据控制要求估算输入输出点数、所需存储器的容量、确定PLC 的功能、外部设备的选件等；最后，设计选择有较高性能价格比的PLC 和相应的控制系统。

PLC 的生产厂家和品种很多，其中著名的厂商有美国的A-B 公司、通用电气公司等。

欧洲有德国的西门子公司、法国的TE 公司等。

日本有欧姆龙、三菱、富士、松下等公司。

韩国有LG 公司。

2．主电路的设计(画出主电路和控制电路，简要说明工作原理)ST电源3~380V图1 主电路原理图3．控制电路的设计(画出控制电路，简要说明工作原理)STFSTRRL与触摸屏通信接口SDPLC图2 控制电路原理图4．触摸屏的应用当在一楼时，按下上升键，电梯开门开门指示灯亮，然后按下关门键，关门指示灯亮，之后选择二楼或三楼。

但在二楼时，按下上升或下降键，电梯开门开门指示灯亮，然后按下关门键，关门指示灯亮，之后选择一楼或三楼。

当在三楼时，按下下降键，电梯开门开门指示灯亮，然后按下关门键，关门指示灯亮，之后选择一楼或二楼。

本三层电梯采用按钮控制平台和GT11**-Q（320×240）触摸屏进行双方式控制并由触摸屏监测系统运行状态。

外部按钮布局如图3-7所示和触摸屏设计如图3-8所示。

图3 外部按钮布局图图4 触摸屏程序设计画面三、控制程序的设计四、系统的调试在调试时我们充分考虑各种可能的情况，对系统不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能进展线路，都逐一检查，发现问题后及时修改SFC的阶梯图和PLC中的程序，直到在各种可能的情况下输入量与输出量的关系完全符合要求。

PLC三层电梯实验报告一、实验过程记录以及调试步骤及方法1、打开GX develop软件，将原理分析中的程序输入进去。

2、打开PLC试验箱电源，打开组态王软件，点击虚拟电梯工程，再点击VIEW,然后进入实验画面。

3、将GX develop软件中的程序输入进PLC中，将开关搬到run 运行状态。

4、按实验要求进行仿真、调试。

仿真的调试步骤如下所示：（1）点击该楼层门厅按钮重开门：电梯在1楼时点击1楼的门厅按钮，此时电梯门打开。

（2）手动开门优先：在电梯轿厢内点击开门按钮，则在电梯不运行状态下，则电梯门打开，此信号优先于轿厢内关门信号，其次是自动开关们信号。

（3）电梯最远程反向截车原则：电梯如果向上运行时，对于有向下方向的呼梯信号，电梯先响应最远的，换向后再按顺向截车原则响应向下方向的其他信号。

（4）指示灯的闪烁：在电梯上升状态下，PLC实验箱上的Y00,Y02,Y04闪烁，下降时Y01,Y03,Y05闪烁，停在某一楼层时，该楼层指示灯亮，其他楼层的灯灭。

（5）自动停二楼：电梯停止运行30s后电梯自动停到二楼。

二、实验结果处理与分析1.最终的实验系统原理图2.满足实验要求的程序清单程序清单见附录3.实验结果分析①在线PLC写入②打开组态王，选择电梯模型，并点击“VIEW”运行按键③选择实验画面，进行实验④点击开始，电梯处于一楼，按下二楼和三楼的门厅按键⑤电梯运行到二楼开门，门厅向上按键熄灭并开门，延时后关门继续向上运行⑥电梯到达三楼开门，同时门厅向下按键熄灭⑦一段延时后电梯门关闭，响应二楼门厅向下按键信号⑧电梯响应一楼门厅信号，但之后无召唤信号，电梯门关闭，停止运行⑨电梯停止运行后30秒没有请求信号，电梯主动停在二楼三、实验心得体会在本次的实验中，我遇到了许多的困难。

其中在实验程序的调试过程中，出现了许多问题。

比如说在调试的过程中，出现了当电梯停在一楼，而按门厅二楼向下按钮，电梯不是直接到二楼停车，而是先到三楼，再到二楼进行开关门。

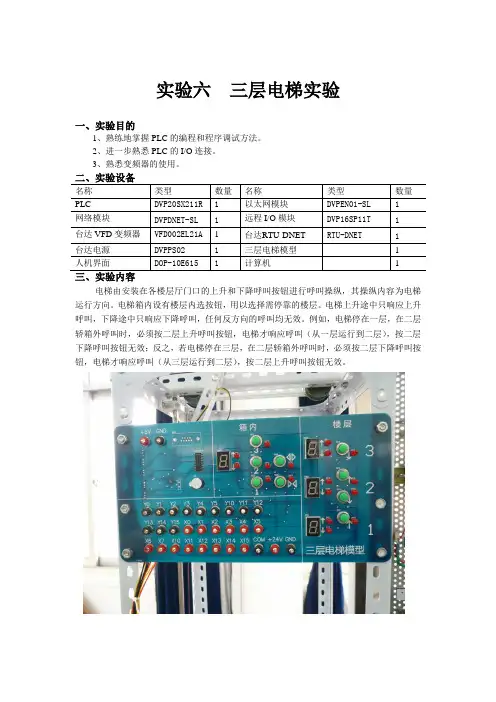

实验六三层电梯实验一、实验目的1、熟练地掌握PLC的编程和程序调试方法。

2、进一步熟悉PLC的I/O连接。

3、熟悉变频器的使用。

电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯箱内设有楼层内选按钮，用以选择需停靠的楼层。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

例如，电梯停在一层，在二层轿箱外呼叫时，必须按二层上升呼叫按钮，电梯才响应呼叫（从一层运行到二层），按二层下降呼叫按钮无效；反之，若电梯停在三层，在二层轿箱外呼叫时，必须按二层下降呼叫按钮，电梯才响应呼叫（从三层运行到二层），按二层上升呼叫按钮无效。

PLC 主机输入输出如表6-1所示。

电梯模型原理图如图6-1所示。

图6-1 电梯模型原理图四、实验步骤1.设置变频器参数。

在变频器操作面板上按MODE进入参数设定。

按ENTER和上下选择键选择参数码和参数设定值。

按表6-3进行参数设置。

2.按原理图进行接线面板上X0~X7接PLC主机的X0~X7，Y0~Y5接PLC主机的Y0~Y5，X10~X15接远程模块的X0~X5，Y10~Y15接远程模块的Y0~Y5，5V电源的GND接上DC24V的GND，COM接PLC主机的C0。

PLC主机和远程模块的S/S接24V电源正极Z1，PLC主机的C0、C1、远程模块的C0接DC24V电源负极M1，模拟量输出VO0接变频器A VI、AG接变频器ACM，远程模块Y6接变频器M11，远程模块Y7接变频器M12。

变频器24V接24V电源正极，S、R接AC220V的L、N，U、V、W接交流电机的R、S、T。

3.在WPLSoft 2.12的编程环境中编写程序4检查线路，打开主机电源将程序下载到主机中。

5.启动并运行程序，观察实验现象，调试修改程序。

6.完成实验报告。

五、实验报告要求1.记录、分析实验过程和现象。

2.编写实验梯形图或指令表。

3.总结实验结论。
