猪场建筑与设计

【图文】收藏！猪舍布局设计图（细节尺寸图纸）
展开全文
来源：爱畜牧

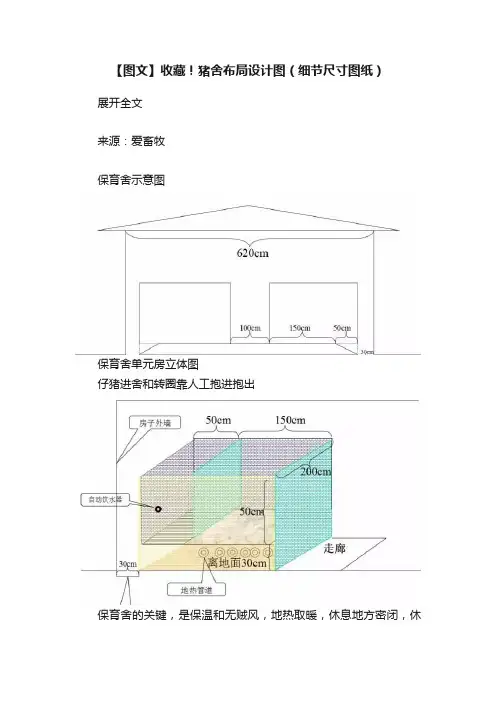

保育舍示意图
保育舍单元房立体图
仔猪进舍和转圈靠人工抱进抱出
保育舍的关键，是保温和无贼风，地热取暖，休息地方密闭，休
息间3平方米，可以保育到25公斤/窝仔猪
保育舍地板断面图
因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落保育舍平面图
保育舍保温装置
产房平面尺寸图
每间房300cm一个单位，两个母猪，仔猪休息处地下加热，无贼风，母猪凉快
产房内部立体图
产房保暖设备
产房侧面图
产房水管安装示意图
产房限位栏
育肥猪猪圈建筑图
育肥猪猪圈建筑俯视图
育肥单列猪舍结构图 (存养10头/舍)
湿拌料、自动饮水，200-500头/人
猪食槽示意图
育肥猪食槽直观图
育肥单列猪舍结构图 (存养10头/舍)
干料、自动饮水、500-2000头育肥猪/人
育肥猪大棚式双列猪场(1头/平方米)
育肥大棚俯视图空怀和妊娠母猪舍
妊娠舍俯视图
猜你喜欢
•一个猪场奖10万我也不想拆，我就想安安静静的养猪怎么了！•姑娘，新的一年遇见养猪人你就嫁了吧！
•真假？2016年这家80头母猪场赚了130万
•好消息！未来4年养猪业补贴重点在这6个方面。

猪场整体规划与建筑设计要点猪场是养殖猪的场所，为了提高养殖效益和猪的健康生长，合理的整体规划和建筑设计是至关重要的。

本文将详细介绍猪场整体规划和建筑设计的要点。

一、猪场整体规划要点1. 地理位置选择：选择地理位置时应考虑交通便利、水源充足、通风良好、环境优美等因素。

最好远离居民区，以避免噪音和异味对周围居民的影响。

2. 土地面积和形状：猪场的土地面积应根据养殖规模确定，一般建议每头猪配备4-6平方米的空间。

土地形状应方便管理和扩展，避免过于复杂的地形地貌。

3. 建筑布局：猪场的建筑布局应合理，主要包括猪舍、饲料储存区、疫苗存放区、办公区等。

各个功能区域之间应相互配合，便于管理和操作。

4. 环境保护：猪场应设有合适的污水处理设施，以减少对环境的污染。

同时，应设置垃圾处理区，定期清理和处理猪舍内的粪便和废弃物。

二、猪舍建筑设计要点1. 建筑材料选择：猪舍的建筑材料应具有防腐、防潮、保温、隔音等特性。

常见的材料有混凝土、钢结构和彩钢板等。

选择合适的材料可以提高猪舍的使用寿命和舒适度。

2. 空间布局：猪舍内部的空间布局应合理，包括合理的通风、采光和温度控制。

猪舍内的猪栏应根据猪的大小和养殖规模确定，每个猪栏的大小应保证猪的自由活动和休息。

3. 排污系统：猪舍应设有合理的排污系统，包括清洗设备和污水收集系统。

清洗设备可定期清洗猪栏和地面，污水收集系统可将污水集中处理和利用，减少对环境的污染。

4. 饲料供应：猪舍内应设有合适的饲料供应系统，包括饲料储存设备和自动投喂设备。

饲料储存设备应保持饲料的新鲜和干燥，自动投喂设备可定时定量地给猪投喂饲料，提高养殖效益。

三、猪场管理要点1. 疫病防控：猪场应建立健全的疫病防控措施，包括定期检查猪的健康状况、接种疫苗、消毒和隔离等。

同时，应建立健全的疫病报告制度，及时报告和处理疫情。

2. 饲养管理：猪场应制定科学的饲养管理方案，包括饲料配方、饲喂时间和饲喂量等。

同时，应定期检查猪的体重和生长情况，及时调整饲养管理措施，提高养殖效益。

1000头母猪场设计方案随着人们对肉类需求的增加，养猪业成为重要的农业领域之一。

在养猪业中，母猪的品质和数量对于经营者的成功至关重要。

为了提高养猪效益，设计一套科学合理的1000头母猪场成为了当务之急。

一. 总体布局1. 场地选择：选择位于农村或远离城市、工业区的区域，环境适宜，远离污染源。

2. 建筑规划：母猪场建筑务必符合相关法规和安全标准，建议采用现代化、环保的建筑材料。

3. 区域划分：将猪场划分为合适的区域，包括生产区、管理区和支持设施区。

二. 生产区设计1. 猪舍规划：猪舍的设计应考虑母猪的生产需求，包括舒适的控温系统、饲喂设备和卫生设施等。

2. 猪栏布局：猪栏应采用合理的动疫分区，以控制疾病传播，并方便管理人员的操作。

3. 粪污处理：建议使用科学的粪污处理系统，如沼气池，以充分利用废物资源并减少环境污染。

三. 管理区设计1. 办公区域：建立合适的办公区域，提供给管理人员处理日常事务、记录数据和作出决策所需的设施。

2. 猪群管理：配备合适的猪群管理设施，如标识设备、分娩室和兽医诊所，以保障母猪的健康和繁殖。

3. 数据记录：建立完善的数据记录系统，便于对母猪的生产性能进行评估和改进。

四. 支持设施区设计1. 饲料储存：建立合适的饲料储存设施，确保饲料的安全和易于管理。

2. 水源设计：保障充足的清洁饮水供应，并建立排水设施帮助排除猪舍内的废水。

3. 预防设施：设置合适的消毒设备和防疫设施，预防疾病的爆发与传播。

五. 安全措施1. 防火安全：保证建筑材料的耐火性，并设置合理的消防设备。

2. 安全通道：维护场内的行走通道，确保人员和动物的安全。

3. 紧急处理：建立紧急处理预案，对疫情和其他突发事件做出及时响应。

养殖业作为重要的农业产业之一，对于高效、科学的管理和合理的设计方案要求很高。

上述的1000头母猪场设计方案只是一个初步的框架，具体的细节需要根据实际情况和专业意见进行调整和完善。

通过科学合理的设计，我们相信可以提高猪的生产性能、减少疾病的发生并提高场内的生产效益。

第一部分猪场整体规划与建筑设计一、猪群规模通过对养猪工艺的了解来计算猪群规模，从而确定猪场规划与设计。

(一养猪的阶段饲养工艺规模养猪的目的是要摆脱分散的、传统的季节性的生产方式，建立工厂化、程序化、常年均衡的养猪生产体系，从而达到生产的高水平和经营的高效益。

1。

四阶段饲养工艺（1配种妊娠阶段。

在此阶段母猪要完成配种并度过妊娠期。

配种约需1周，妊娠期16.5周，母猪产前提前一周进入产房.母猪在配种妊娠舍饲养16～17周。

(2产仔哺乳阶段。

按预产期提前一周进入产房，在此阶段要完成分娩和对仔猪的哺育，哺育期为4周，母猪在产房饲养5周, 断奶后仔猪转入下一阶段饲养，母猪回到空怀母猪舍参加下一个繁殖周期的配种。

（3断奶仔猪培育阶段。

仔猪断奶后，同批转入仔猪保育舍，在培育舍饲养5周，体重达15～25千克以上。

这时幼猪已对外界环境条件有了相当的适应能力，再共同转入育肥舍进行育肥。

（4育肥阶段。

由育仔舍(仔培舍转入育肥舍的所有猪只，按育肥猪的饲养管理要求饲养,共饲养15周，体重达90千克以上时，即可上市出售。

育肥阶段也可按猪场条件分成为中猪舍和大猪舍，这样更利于猪的生长. 通过以上四个阶段的饲养，当生产走入正轨之后，就可以实现每周都有母猪配种、分娩、仔猪断奶和商品猪出售，从而形成工厂化饲养的基本框架。

2。

按工艺流程建设安排生产车间一个养猪场建场要有严格的规划与设计,工艺流程确定以后，按猪场工艺设计要求，安排配种妊娠舍栏位、产房栏位、育仔舍栏位和育肥舍栏位。

场内猪群的周转、建筑的合理利用，都必须和生产工艺、防疫制度紧密联系，以做到投产后井然有序,方便管理。

3。

按工艺流程确定各阶段生产计划(1确定每头母猪一年内理论产仔窝数。

母猪年产仔窝数的多少，决定于母猪繁殖周期的长短；而母猪繁殖周期长短,主要受哺乳时间的制约。

以现代生产工艺为例，母猪哺乳期为4周，加上妊娠期16。

5周，断奶至配种期2周 ,一个繁殖周期为22。

5周。

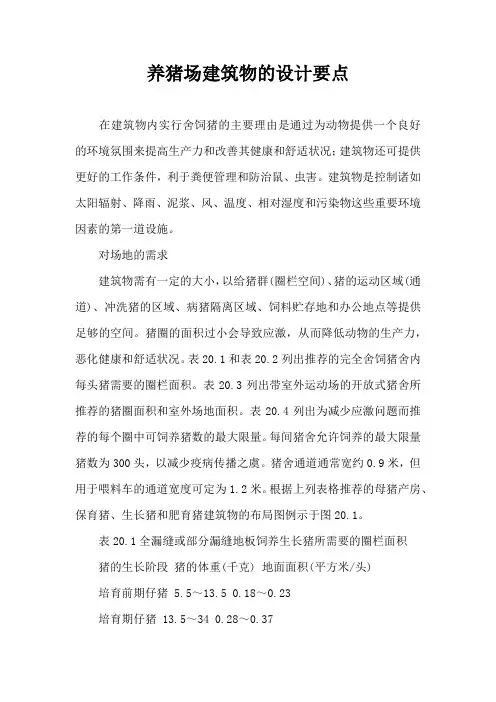

养猪场建筑物的设计要点在建筑物内实行舍饲猪的主要理由是通过为动物提供一个良好的环境氛围来提高生产力和改善其健康和舒适状况；建筑物还可提供更好的工作条件，利于粪便管理和防治鼠、虫害。

建筑物是控制诸如太阳辐射、降雨、泥浆、风、温度、相对湿度和污染物这些重要环境因素的第一道设施。

对场地的需求建筑物需有一定的大小，以给猪群(圈栏空间)、猪的运动区域(通道)、冲洗猪的区域、病猪隔离区域、饲料贮存地和办公地点等提供足够的空间。

猪圈的面积过小会导致应激，从而降低动物的生产力，恶化健康和舒适状况。

表20.1和表20.2列出推荐的完全舍饲猪舍内每头猪需要的圈栏面积。

表20.3列出带室外运动场的开放式猪舍所推荐的猪圈面积和室外场地面积。

表20.4列出为减少应激问题而推荐的每个圈中可饲养猪数的最大限量。

每间猪舍允许饲养的最大限量猪数为300头，以减少疫病传播之虞。

猪舍通道通常宽约0.9米，但用于喂料车的通道宽度可定为1.2米。

根据上列表格推荐的母猪产房、保育猪、生长猪和肥育猪建筑物的布局图例示于图20.1。

表20.1全漏缝或部分漏缝地板饲养生长猪所需要的圈栏面积猪的生长阶段猪的体重(千克) 地面面积(平方米/头)培育前期仔猪 5.5～13.5 0.18～0.23培育期仔猪 13.5～34 0.28～0.37生长猪 34～68 0.56育肥猪 68～100 0.74表20.2 种猪所需的圈栏面积种猪类型猪的体重(千克) 实体地面总面积(平方米/头) 全漏缝或部分漏缝地板面积(平方米/头)繁殖后备母猪 115～135 3.7 2.2繁殖母猪 135～225 4.5 2.8公猪 135～225 5.6 3.7怀孕新母猪 115～135 1.9 1.3怀孕母猪 135～225 2.2 1.5表20.3 带运动场的开放式猪舍所需的猪舍及运动场面积猪的种类猪的体重(千克) 猪舍面积(平方米/头) 运动场面积(平方米/头)培育期仔猪 13.5～34 0.28～0.37 0.56～0.74生长、肥育猪 34～100 0.46～0.56 1.1～1.4怀孕母猪 148 0.74 1.3公猪 182 3.7 3.7配种母猪 148 1.5 2.6表20.4 每圈养猪数的最大限量培育前期仔猪 10～16培育期仔猪 16～20生长猪 20～25肥育猪 20～25种母猪 6怀孕母猪 6～12公猪 1在一个系统生产的猪场里，所有的建筑物都需要按一定的规格营造，为的是每幢建筑物容纳家畜的能力都与整个猪生产系统的家畜容量匹配，否则猪场内就会有某些建筑物的尺码太大，而另一些建筑物则偏小。

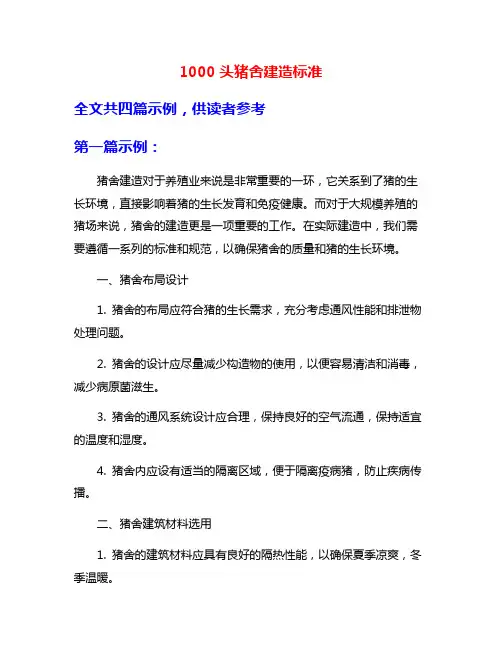

1000头猪舍建造标准全文共四篇示例，供读者参考第一篇示例：猪舍建造对于养殖业来说是非常重要的一环，它关系到了猪的生长环境，直接影响着猪的生长发育和免疫健康。

而对于大规模养殖的猪场来说，猪舍的建造更是一项重要的工作。

在实际建造中，我们需要遵循一系列的标准和规范，以确保猪舍的质量和猪的生长环境。

一、猪舍布局设计1. 猪舍的布局应符合猪的生长需求，充分考虑通风性能和排泄物处理问题。

2. 猪舍的设计应尽量减少构造物的使用，以便容易清洁和消毒，减少病原菌滋生。

3. 猪舍的通风系统设计应合理，保持良好的空气流通，保持适宜的温度和湿度。

4. 猪舍内应设有适当的隔离区域，便于隔离疫病猪，防止疾病传播。

二、猪舍建筑材料选用1. 猪舍的建筑材料应具有良好的隔热性能，以确保夏季凉爽，冬季温暖。

2. 猪舍的建筑材料应具有良好的抗菌性能，以减少病原菌的滋生。

3. 猪舍的建筑材料应符合环保标准，不会对猪的健康产生负面影响。

4. 猪舍的建筑材料应具有耐腐蚀、抗酸碱的特性，以确保长期使用。

三、猪舍设施设备配置1. 猪圈的尺寸应符合猪的生长需要，保证猪的活动空间和生长环境。

2. 猪舍的饮水设备应保证水质清洁、供水充足，以满足猪的饮水需求。

3. 猪舍的饲料设备应具有自动供料功能，确保猪的饲料供应充足。

4. 猪舍的保温设备应满足不同季节的温度需求，保证猪的生长良好。

四、猪舍卫生管理要求1. 猪舍的日常清洁应得到重视，保持猪舍内部的干净整洁。

2. 猪舍的消毒工作应定期进行，以减少病原菌滋生，保障猪的健康。

3. 猪舍的垃圾清理应及时；将清理的垃圾不宜丢弃在猪舍附近，以避免引发传染病。

4. 猪舍的疫病防控应进行定期检查和隔离，保障猪场的生产安全。

五、猪舍建造的质量监督1. 猪舍建造过程应由专业技术人员监督，确保按照相关标准规范施工。

2. 猪舍建造后应进行相关质量检查，保证猪舍的建筑质量。

3. 猪舍建造后的竣工验收应由相关部门进行，确保猪舍符合国家相关标准。

畜牧养殖楼房养猪厂房工艺布局、建筑设计、结构设计、设备安装等方面存在问题存在问题解析及常见问题解答非瘟以后，国内生猪产能已逐渐恢复；市场开始对未来的预期偏好；加上猪肉、牛肉及禽肉的进口量相对增加，从而影响市场猪肉消费需求。

猪价的下跌，严重影响到养猪企业的盈利，导致新建猪场项目的推进步伐有所放缓，开始寻求各种办法来降低养殖生产成本，提高生产效率。

随着猪肉进口数量的下降，国内市场需求的提高，猪肉价格也将会有所反弹。

届时新建猪场项目会持续推进，对于猪场建设成本的控制也会更加重视。

楼房猪舍是近两年开始兴起的，主要在于其能节约土地资源和政策的支持，因为对比平层饲养模式，楼房猪舍占地需求相对较少，对选址条件的要求相对灵活，可以更好的选择生物安全条件较好的地块。

但楼房猪舍主要存在问题是，前期投资费用高，需要解决猪只转运、粪沟（楼面）渗漏、楼层间生物安全分界的问题。

对比平层猪舍，楼房猪舍的耐久性相对较好，但结构形式相对复杂，施工难度也相对较大。

主要主要针对几个已经交付投产及在建的楼房猪场项目进行分析，针对存在的问题进行总结，简要说明楼房猪舍在设计过程需要注意的相关事项，主要包括：工艺布局、建筑设计、结构设计、设备安装等方面的问题，旨在为后续楼房猪舍设计存在问题的改进及优化提供参考。

工艺布局注意要点施工图设计开展前，需要先确认每一个单体的工艺布局方案，在工艺布局图的基础上，依据设计规范、建设标准及相关要求进行细化和完善，最后出具完整的施工图。

工艺布局方案主要需要确认以下几点：1、工艺流程1）根据生产管理要求，确认养殖规模和相关生产指标（基础母猪数、周分娩窝数、母猪年淘汰更新率、妊娠期、断奶至配种间隔、仔猪平均断奶日龄、窝平均断奶仔猪数、各养殖阶段成活率、养殖周数…）2）确认生产模式（是单点还是多点）和批次管理模式；备注：目前大规模养殖场主要是采用周批次的生产管理模式，有利于保证猪只的全进全出，能留有一周的空栏时间进行清洗和消毒。

标准化养猪场建设方案执行摘要：我国养猪业仍以中小型养猪场为主。

与大型养猪场相比，小型养猪场具有管理方便、投资小、劳动强度低的特点。

投资小型养猪场的人越来越多。

为方便养猪户建设养殖场，提高生猪标准化规模化生产水平，现设计以下养猪场建设标准方案。

养猪场选址条件1、养猪业是一个长远的产业，必须进行长远的规划。

2、水、电及交通条件：万头猪场日用水量150-250吨，水质必须达到饮用标准，用电量80-100千瓦，装机容量80 -100 千瓦。

方便的场地。

3、卫生防疫条件：综合考虑地形、地形、区位、水源、土壤、气候条件等因素，远离居民区、养殖场、屠宰场、交通干线。

4、粪污处理及环境保护条件：应采用生态环境保护规划，尽可能与菜地、鱼塘、果园、农田相结合，使污水无害化，减少量。

猪场规模分类：1 、规模化养猪场：自繁自养基础母猪>3000头，商品猪>50000头/年，仔猪育肥基础母猪=0，商品猪>50000头/年，种猪为主基础母猪<3000头, 仔猪 <50000/年。

2 、中型猪场：自繁自养基本母猪<1000头，商品猪<10 000头/年，仔猪育肥型基本母猪=0头，商品猪<10000头/年，种猪型基本母猪猪 <1000 头，仔猪 <10000 头/年。

3 、小型猪场：自繁自养基础母猪<100头，商品猪<160 0头/年，仔猪育肥基础母猪=0，商品猪<1600头/年，种猪基础母猪<100头，仔猪<1600头/年。

养猪场建设原则1 、人畜分离：在整体布局上，生产区与生活区分开，洁净路与脏路分开，正常猪与病猪分开，种猪与饲养区分开。

商业猪。

在建造猪舍时，必须将人居与猪舍分开，避免人畜共患疾病的发生。

同时，要进行沼气池建设，使养殖产生的粪便得到及时处理，保证环境卫生。

2、严防疫：建设期间要大力发展中农或联户建设养殖小区，严格按照防疫要求建设。
