Excel在梁板配筋计算中的应用与实践摘要：运用Excel 软件，高效解决了梁板配筋计算中涉及的重复计算，这有助于更好地理解其计算原理，熟悉Excel的应用，同时也便于结构设计工程师从繁琐的计算中摆脱出来，对于解决工程中的各种学科计算具有一定的参考作用。
关键词：Excel；主梁；配筋计算通过调查发现计算机专业软件的应用大大提高了工程师的工作效率，但也存在无法忽视的弱点，如专业人员对专业软件熟练掌握的耗时长，尚需对所得结果进行复核调整，为克服这一弊端，文章结合Excel软件强大的数据计算与分析功能，利用其公式编辑函数进行编写计算，可有效地简化计算过程。
主要以单筋矩形截面为例，说明如何用Excel实现其配筋设计。
1 受弯构件正截面配筋计算流程单筋矩形截面梁板配筋设计实用计算框图如图1所示。
2 Excel程序的编制2.1 程序界面设计在计算程序工作表中，将显示区域划分已知条件区、配筋计算区和承载力复核区，在计算中，将混凝土强度设计值、钢筋强度设计值、最小配筋率、最大配筋率等需要用到的参数汇总至第4张工作表中。
2.2 参数汇总表的编制①材料特性表。
将桥梁钢筋混凝土梁板中的常用材料混凝土、钢筋的特性编制成表格，包含材料种类、弹性模量、设计强度以及由材料决定的混凝土受压区相对界限高度。
②最小配筋率ρmin与最大配筋率ρmax。
选用不同种类的钢筋、不同强度等级的混凝土，E14单元格计算出规范要求的最小配筋率，J14单元格显示E14单元格与0.2%的最大值；F19单元格计算最大配筋率ρmax。
③公路桥涵结构的设计安全等级表。
不同的桥涵结构，设计安全等级不同，结构重要性系数不同，根据《公路桥涵设计通用规范》（JTG D60-2004）中的规定编制表格。
④梁、板混凝土保护层最小厚度表。
不同的环境条件，梁、板混凝土保护层最小厚度要求不同，根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）中的规定编制表格。
声明：
1。
本程序为上海同济大学2003级结构工程李凌志编制整理，目的说明：
1。
若fy*As>α1*fc*bf*hf ，受压区在翼缘内，直接按矩形截面计算，此时无需验算是否超筋！
2。
若fy*As<α1*fc*bf*hf ，受压区进入腹板，需将翼缘和腹板分开计算，此时无需验算最小配筋率！
1。
本程序为上海同济大学2003级结构工程李凌志编制整理，目的是为了便于在电脑上用Excel和在PDA上用Pocket Excel进行简单的结构手算，程序根据新规范编制，如有什么疑问请联系我，以便立刻修正！
2。
程序中黄底红字的部分需要使用者根据实际情况输入，黑色的部分请不要随便更改，除非你发现有错误！
email：lingzhi0512@
OICQ：49551484
如需获得更多Excel手算程序请登录 。

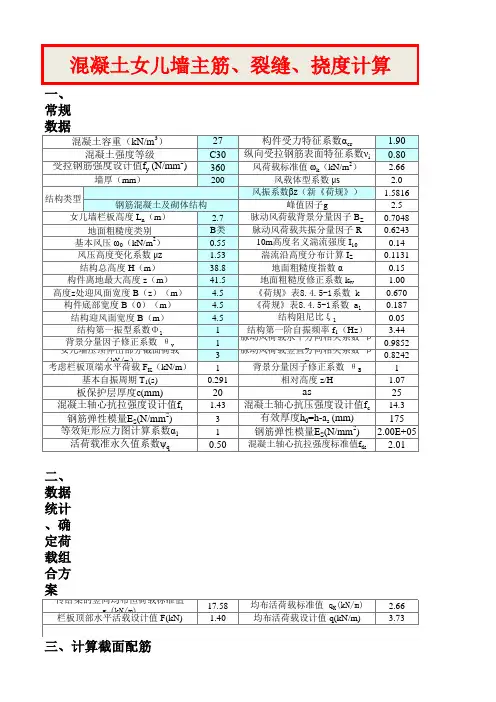

⼥⼉墙计算书1⼥⼉墙、⾬蓬、过梁计算书⼀、⼥⼉墙⽔平承载⼒验算：(⼀)取风荷载q=0.8kN/m2，⽔平荷载g=1.0kN/m，栏杆⾼h＝1.5m，板厚为130㎜1、荷载计算：风振系数βz：1.4风压⾼度变化系数µz：1.3452风荷载体型系数µs：1.3风荷载标准值：Wk＝βzµsµzω0=1.4×1.3×1.3452×0.8=1.959 KN/㎡2、内⼒计算（取栏板宽1000㎜作为计算单元）M A＝1.4×(1×1.5+0.5×1.959×1.52)＝4.14 kN· m㎡选配φ8＠150⼆、⾬蓬计算：悬臂长度1500mm，板厚130mm。
恒荷载：厚缸砖 0.12×27＝0.324kN/m厚⽔泥砂浆结合层 0.02×20＝0.4 kN/m厚⽔泥砂浆 0.02×20＝0.4 kN/m厚钢筋砼板 0.08×25＝2 kN/m20厚⽔泥砂浆粉刷 0.02×20＝0.4 kN/m计：3.524 kN/mP＝0.4×3.524＝1.4096 KN厚⽔泥保护层 0.02×20＝0.4 kN/m厚⾼分⼦合成防⽔涂膜 0.3 kN/m⽔泥砂浆找坡层 0.5×（0.02＋0.035）×20＝0.55 kN/m钢筋砼板 0.5×(0.1＋0.13)×25=2.875 kN/m20厚⽔泥砂浆板底粉刷 0.02×20＝0.4 kN/m计： 4.525 kN/m恒载标准值 g k=4.525kN/ m活荷载积⽔： 0.3×10＝3kN/ m检修： 0.7 kN/ m计： 3.7 kN/ m恒载起控制作⽤：M＝1.35×（1.4096×1.5+0.5×4.525×1.52）＋1.4×3.7×1.52＝21.38kN· m选⽤φ12＠150三、GL1计算：每⽶板带对梁的扭矩 T＝1.35×（1.4096×1.59＋0.5×4.525×1.592）＋1.4×3.7×1.592＝23.843kN· m梁⽀座处最⼤的扭矩 T＝0.5 M T l=0.5×23.843×8=95.372kN· m板传来的恒荷载 1.4096＋4.525×1.5＝8.1971kN梁⾃重 0.20×0.55×25＝2.75kNg＝10.9471kN活荷载 q＝3.0×1.5＋0.7×1.5＝5.55kNM中＝1.35×1/8×10.9471×82＋1.4×1/8×5.55×82＝180.389kN· mV＝1.35×0.5×10.9471×8＋1.4×0.5×5.5×8＝89.91kN正截⾯配筋 As＝1125㎜ 2斜截⾯配筋选⽤φ6＠350（2×2）全长设置梁受扭计算：Tmax=0.25fc÷[V÷(Tbh0)＋1÷(0.8Wt)]=0.25×11.9÷[89.91÷(95.372×200×515)＋1÷(0.8×1/6×200×5503)]＝325.032kN· mTmin=0.7ft÷[V÷(Tbh0)＋1÷Wt]=0.7×1.27÷[89.91÷(95.372×200×515)＋1÷(1/6×200×5503)]=97.128kN· mT＜Tmin 按构造配筋受扭纵向受⼒钢筋最⼩配筋率＝0.6[T÷（Vb）]1/2×ft÷fy=0.6×[95.372×106÷(89.91×103×200)]1/2×1.27÷210=0.008356选配梁上部 2φ12梁中部 4φ12（分⼆排）梁下部 5φ18。
‖女儿墙构造柱钢筋计算‖我们来看这样一个例子:屋顶女儿墙的构造柱高900，钢筋信息4B12，上面是压顶(圈梁绘制)，下面是框架梁(梁高700)。
此时软件按梁上柱进行了计算，所以计算出现了插筋，而插筋与角筋需要绑扎，搭接长度54*D=648，都快达到构造柱的高度了。
而实际施工时不会这样施工，而是角筋直接向下框架梁内进一个锚固即可。
用户认为这样计算对甲方不合理，钢筋计算多了不少。
软件能否按用户的期望计算呢?在这里为大家介绍一个应用技巧，在构造柱的属性定义中将插筋信息修改为"纵筋锚固"再次计算即可。
‖楼层中变截面柱的绝妙处理‖层高3m，框架柱在楼层中变了截面，软件中如何处理这样的框架柱钢筋呢?在同一层中不能够在同一位置绘制两根柱子，所以按照常规处理就比较棘手。
GGJ10.0与GCL8.0不同，构件的标高是不限制在层高内的，我们可以利用软件的这个功能来处理楼层中变截面的柱。
上面的例子中框架柱在三层中变截面。
我们可以在二层绘制柱，将柱的高度设为4000mm，然后在四层绘制柱，柱的底标高往下降2m，设为7.00m。
也就等于在三层没有绘制框架柱，二层的柱向上伸入三层，四层的柱向下伸入三层从而使两柱交接。
经过测试，这样处理柱的钢筋计算是准确的。
由于三层没有绘制柱构件，所以在做三层梁时，梁将无法找到支座，这时可以将四层的柱复制到三层，梁钢筋输入完成后，再把其删除即可。
‖如何处理不同楼层不同连接方式‖工程中有这样的规定，地下室的板钢筋为焊接连接，其他楼层的板钢筋均为绑扎。
软件中如何设置呢?在软件的搭接设置中，只能够按钢筋级别和钢筋直径区分不同的搭接类型，而不能够按楼层进行区分。
下面我们将介绍利用GGJ10.0如何处理这种情况。
默认情况下板钢筋为绑扎连接，所以汇总计算以后的结果如下图所示，板钢筋计算出的为搭接长度。
在搭接设置中将板钢筋的连接形式设为"电渣压力焊"，然后点击"应用到项目"按钮。
excel算钢筋公式表
在Excel中，可以使用公式来计算钢筋的相关数值。
以下是一些常见的钢筋计算公式：
1. 钢筋截面积的计算公式：
钢筋截面积= π (钢筋直径/2)^2。
2. 钢筋长度的计算公式：
钢筋长度 = 总长度弯曲长度。
3. 钢筋弯矩的计算公式：
钢筋弯矩 = 弯曲力弯曲距离。
4. 钢筋拉伸应力的计算公式：
钢筋拉伸应力 = 拉力 / 钢筋截面积。
在Excel中，可以使用这些公式来计算钢筋相关的数值。
首先，在Excel中输入钢筋直径、总长度、弯曲长度、弯曲力、弯曲距离、拉力等数值。
然后，利用上述公式将这些数值进行计算，得出钢筋
截面积、钢筋长度、钢筋弯矩、钢筋拉伸应力等结果。
可以将这些
公式和计算结果整合在Excel表格中，以便进行钢筋相关数据的快
速计算和分析。
除了上述基本的钢筋计算公式外，实际工程中可能还涉及到更
复杂的钢筋计算，比如受力分析、受压区和受拉区的计算、截面性
能计算等。
针对不同的钢筋计算问题，可能需要使用不同的公式和
方法进行计算。
在Excel中，可以根据具体的钢筋计算需求，灵活
运用各种公式和函数，进行全面而准确的钢筋计算。

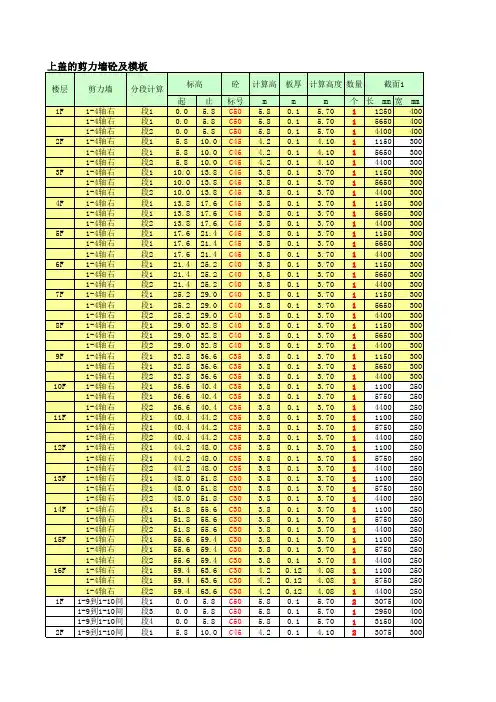

EXCEL工程量计算Excel工程量计算是一种利用电子表格软件Excel来进行工程量计算的方法。
工程量计算是工程项目的基础性工作之一，通过对工程项目进行测量、计算和评价，确定项目的实际量、定额和造价，为工程施工和管理提供依据。
使用Excel进行工程量计算具有计算简便、数据明了、灵活性高等优点，已经成为了工程量计算的常用工具之一在Excel中进行工程量计算的基本步骤如下：1.准备工作：首先要明确工程项目的设计图纸或者技术文件，并将其整理为一个表格，包括项目的各个部分和分项，如土方工程、钢筋工程、混凝土工程等，并对每个部分和分项进行编号。
2. 数据录入：根据设计图纸或者技术文件，将每个部分和分项的相关数据录入到Excel中的对应单元格中，如长度、宽度、高度、数量等。
可以根据实际情况可逐个输入数据，也可以利用Excel的数据透视表、数据筛选等功能，将数据从其他文件或数据库中导入。
3. 公式计算：根据工程量计算的公式，将需要计算的数据和计算公式写入到Excel中的相应单元格中，并利用Excel的内置函数进行计算。
如计算土方工程的容积，可以利用公式“容积=长度×宽度×高度”，并将公式写入到对应单元格中。
同样地，可以利用公式计算其他部分和分项的工程量。
4. 结果汇总：在Excel中，可以利用VLOOKUP、SUM、SUMIF等函数，将各个部分和分项的工程量进行汇总计算。
对于复杂的工程项目，还可以利用Excel的数据透视表、数据透视图等功能进行多层次的工程量汇总，并生成相应的报表。
5. 数据分析和评价：借助Excel的数据分析工具和图表功能，对工程量数据进行分析和评价。
可以通过绘制柱状图、折线图、饼图等图表来直观地显示各个部分和分项的工程量占比和变化趋势，为项目管理和决策提供参考。
总之，利用Excel进行工程量计算可以提高计算效率，减少繁琐的手工计算工作，同时也便于对数据进行管理和分析。
因此，掌握Excel工程量计算方法对于工程项目的顺利进行具有重要意义。
