油气储运系统主要包括:油气集输系统234长距离输油管道系统油气的储存与装卸1长距离输气管道系统5油气运输的经济规律一、概述管道概况二、全球油气管道概况三、中国石油油气管网概况四、中国石油油气储存设施概况五、中国石化油气管网概况六、站场流程及主要设备长输管道是长距离输油管道的简称,它是指流量大,管径大,运距长的自成体系的管道系统。
可简单地表示为:首站收油计量加压加热中间站收油加压加热末站收油计量发油站场流程长输原油管道概况长输原油管道概况对于密闭输油而言,为了保证管道的安全运行,各输油站设有事故泻压罐。
管道系统主要设备为了保证管道正常运行,全线设有有效的通讯系统,以调度指挥生产。
多采用微波通讯或光纤通讯。
管道系统主要设备输油站及主要设施简介泵机组:泵机组的组合形式有两种:串联和并联串联泵机组管道系统主要设备长输原油管道概况长输原油管道概况并联泵机组管道系统主要设备加热炉:三、管道系统主要设备加热方式有两种:直接加热:间接加热:炉火热量原油炉火中间介质热量原油热量(导热油、热媒等)管道系统主要设备长输原油管道概况间接加热系统清管器收发系统:清管是保证输油管道能够长期在高输量下安全运转的基本措施之一,基本任务有两个:输油前清除遗留在管内的机械杂质等堆积物;输油过程中清除管内壁上的石蜡、油砂等沉积物。
管道系统主要设备输油站及主要设施简介输油站及主要设施简介输油站及主要设施简介计量及标定装置长输原油管道概况1、原油管道首站一般能够实现哪些功能?2、原油管道中间站一般能实现哪些功能?3、离心泵的连接方式有哪两种?其特点是什么?4、何谓收、发球筒?其功能是什么?如何进行收发作业?5、管输原油的加热方式有哪两种?思考什么叫等温输油管道?所谓等温输油管道,即输送轻质成品油或低凝点原油的长输管道。
沿线不需要加热,油品从首站进入管道,输经一定距离后,管内油温就会等于管道埋深处地地温。
即指那些在输送过程中油温保持不变的管道。
等温输送管道使用指导书山东中石大石仪科技有限公司SHANDONG SHIYI SCIENCE AND TECHNOLOGY CO.LTD.OF U.P.C地址:山东省东营市北二路271号邮编:257061电话:+86(0546)8391238 8393829 8392766传真:+86(0546)8397706Web : E-mail: shiyi@“等温输油管路”实验指导书一、实验目的(1) 学习和掌握测定管路特性曲线、用图解法求管路与泵站联合工作时的工作点的方法;(2) 熟悉“泵到泵”密闭输送工艺运行时输油管路各站协调工作的情况;(3) 观察管道发生异常工况或突然事故时(如某泵站突然停电等)全线运行参数的变化,学会根据运行参数变化,分析事故原因、事故发生地点及应采取的处理措施,在实验中加以验证;(4) 观察翻越点后的流动状态,分析影响翻越点的因素和消除翻越点的措施,在实验中加以验证;(5) 学习和掌握清管球的收、发操作,观察清管球在管道中的运动状况; (6) 了解计算机数据采集系统的组成及运行情况。
二、实验原理在密闭输送的多泵站等温输油管道系统中,泵站和管道组成一个统一的水力系统,管道所消耗的能量(包括摩阻损失、高程差、站内局部摩阻和终点所要求的剩余压力)等于泵站所提供的能量,二者必然保持能量供需的平衡关系。
全线的能量供需平衡关系式如下:221Z Q m sZ ()()m m s H N A BQ fLQ Z Z Nh H --+-=+-++式中:Q ──管道的工作流量,m 3/s ;N ──全线运行的泵站数;f ──单位流量的水力坡降;H s1──管道首站进站压头,m 液柱; H sZ ──管道终点剩余压头,m 液柱;L ──管道总长度,m ;Z Q 、Z Z ──管道起、终点高程,m ; h m ──每个泵站的站内损失,m 液柱。
根据上述能量平衡方程,可以确定管道的输量和各个站的进出站压力,分析事故工况时运行参数的变化趋势。
第一章1、原油及成品油的运输有公路、铁路、水运和管道输送这四种方式。
2、管道运输的特点:①运输量大;②管道大部分埋设于地下,占地少,受地形地物的限制少,可以缩短运输距离;③密闭安全,能够长期连续稳定运行;④便于管理,易于实现远程集中监控;⑤能耗少,运费低;⑥适于大量、单向、定点运输石油等流体货物。
3、输油管道一般按按输送距离和经营方式分为两类:一类属于企业内部(短输管道);另一类是长距离输油管道。
4、输油管道按所书油品的种类可分为原油管道与成品油管道两种。
原油管道是将油品生产的原油输送至炼厂、港口或铁路转运站,具有管径大、输量大、运输距离长、分输点少的特点。
成品油管道从炼厂将各种油品送至油库或转运站,具有输送品种多、批量多、分输点多的特点,多采用顺序输送。
5、长距离输油管有输油站和线路两大部分及辅助系统设施组成。
6、首站:输油管起点有起点输油站,也称首站,主要组成部分是油罐区、输油泵房和油品计量装置;它的任务是收集原油或石油产品,经计量后向下一站输送。
末站:输油管的终点,有较多的油罐和准确的计量系统;任务:接受来油和向用油单位供油。
7、长距离输油管道上每隔一定距离设有截断阀(作用:一旦发生事故可以及时截断管道内流体,限制油品大量泄漏,防止事故扩大和便于抢修),输油管道截断阀的间距一般不超过32km。
8、长输管道的发展趋势有以下特点:①建设高压力、大口径的大型输油管道,管道建设向极低、海洋延伸;②采用高强度、高韧性、可焊性良好的管材;③高度自动化;④不断采用新技术;⑤应用现代安全管理体系和安全技术,持续改进管道系统的安全;⑥重视管道建设的前期工作。
9、大型长距离输油管道建设要认真遵守以下程序:(1)根据资源条件和国民经济长期规划、地区规划、行业规划的要求,对拟建的输油管道进行可行性研究,并在可行性研究的基础上编制和审定设计任务书。
(2)根据批准的设计任务书,按初步设计(或扩大初步设计)、施工图两个阶段进行设计。
浅析等温输油管道运行工况分析与调节输送轻质油或轻质低凝点原油的长输管道沿线不需要加热,这就要求等温输油管道进行输送工作。
管道的运行工况对油品输送、工艺设计、技术经济和安全运行产生巨大影响。
本文就等温输油管道的运行工况分析与调节的方法展开研究,为妥善解决沿线管内流体的能量消耗和能量供应这对主要矛盾提供重要依据,达到安全、经济地完成输送任务的目的。
标签:等温输油管道;输送工作;工况分析与调节1 泵站停运的工况变化设全长为L的“密闭输送”运行的等温输油管道上有N个泵站,正常流量为Q。
由于中间第c站停运,流量降为Q*[1]。
如忽略站内摩阻,由此时全线的压降平衡可求得当有意外事故突然发生,即某中间站突然停運,短时间内管线全程的运行参数会有强烈波动,不稳定。
以上公式适用于在管线流体平衡后的稳定工况下使用。
由图和计算公式可知,某中间站停运后流量减少;停运站前的各站进出站压力均上升;停运站后各站的进出站压力均下降。
此时某些站的进出站压力的变化可能超出允许范围,故必须进行调节。
2 干线漏油后的工况变化假设一条输油管道上共有N个泵站,在第C+1站的进站处漏油量为q。
漏油前,全线流量为Q;漏油以后,漏点前的流量为Q*,漏点后的流量为Q*-q。
漏油后全线流量不相等,可从漏点处将全线分为前后两段,压降平衡公式为:干线漏油后,漏点前面的流量变大,漏点后面流量减小。
漏油后,漏点后面各站的进、出站压力都下降。
因此,距漏点越近的站,压力下降的幅度越大。
3 输油管道的调节在正常输送的条件下,全线基本处于稳定运行状态。
当管道内输量变化时,管道内的能量供求就发生了变化。
为了维持管道的稳定运行,就需要对管道系统进行调节。
输油管道的调节是通过改变管道的能量供应或改变管道的能量消耗,使之在给定输量的条件下达到新的能量供需平衡。
3.1 改变泵站工作特性改变泵站工作特性是通过将能量供给进行改变实现的对输油管道的调节。
3.1.1 改变运行的泵站数或泵机组数这种方法可以在较大范围内调整全线的压力供应,适用于输量波动较大的情况。
作业内容:拟建一条长690公里,年输量为600万吨的轻质油管线。
已知原始资料:①管路埋深1.5米处的月平均地温:②油品密度ρ20=867.5kg/m3③油品的粘温特性:④可选用的离心泵型号规格:(P24)或按照最新的泵机组样本进行选择(网上搜索或图书馆查阅相关手册)。
⑤首站进口压头取ΔH1=45m,站内摩阻取15m。
⑥管材选用见P64和附录一、附录二。
⑦线路高程:设计要求:(提示:先采用手算,步骤熟悉后再采用电算。
作业本中要体现手算过程。
)1)合理选择泵型号和泵站的组合方式,并查有关资料作所选型号的泵在输此油品时特性数据的换算;2)选取合适的管径,计算壁厚并取整,然后计算管道的承压能力和对应的允许最大出站压头;3)取管道的当量绝对粗糙度e=0.03mm,计算所需的泵站数;4)将计算的泵站数取大化整,然后提出三项经济可行的措施使输量保持不变,并对每种措施作相应的计算(双号学生选作)。
5)将计算的泵站数取小化整,分别计算所需副管的长度(管径与主管相同)、大一个等级的变径管长度、大两个等级的变径管长度,并进行管材耗量的比较(单号学生选作)6)校核:夏季高温时和冬季低温时各站的进、出站压力,并调整站址;7)设副管敷设在首站出口位置,求第一站间动水压头Hx的表达式,并检查全线动水压头和静水压头;8)求管道系统的最大和最小输量及相应的电机的总输出功率。
计算分析过程:1. 计算年平均地温C t t t t o cp 5.1312/)6.85.133.188.201.218.194.179.143.109.553.6(12/)...(01202010=+++++++++++=+++=故有 平均地温t=13.5℃ 2.计算油品密度根据20℃时油品密度按下式换算成计算温度下的密度。
式中 t ρ、20ρ——温度为t ℃及20℃时油品密度,3/m Kg ; ε——温度系数,ε=1.825-0.00131520ρ,)/(3C m Kg O • 已知油品密度:ρ20 =867.5kg/m 3 即ε=1.825-0.001315×867.5=0.6842375 3.计算年平均温度下油品的粘度。
重庆科技学院《管道输送工艺》课程设计报告学院:_石油与天然气工程学院_ 专业班级: 学生姓名: 学号: 设计地点(单位) K704 设计题目: 等温输送输油管道工艺设计完成日期: 2012 年 12 月31 日指导教师评语:成绩(五级记分制):指导教师(签字):目录1 绪论 (1)2 工艺设计说明书 (2)2.1设计依据 (2)2.1.1设计原则 (2)2.2工程概况 (2)2.2.1线路基本概况 (2)2.2.2管道设计 (2)2.2.3设计原始数据及参数 (3)2.3参数的选择 (3)2.3.1温度参数 (3)2.3.2计算年平均地温,冬季和夏季地温下的密度 (3)2.3.3计算年平均,冬季和夏季地温下油品的粘度 (4)2.4工艺计算说明 (4)2.5泵站数的确定及站址确定 (4)2.6校核计算说明 (5)3 工艺设计计算书 (6)3.1经济流速计算管径及最大承压能力 (6)3.2计算雷诺数,判断流态 (7)3.3确定工作泵的台数以及组合情况 (8)3.4电动机选择 (8)3.5计算水力坡降和压头损失,确定泵站数 (9)3.5站场布置 (11)3.6判断全线是否存在翻越点 (12)3.7夏季最高温和冬季最低温时进、出站压力 (13)4 总结 (15)参考文献 (16)1 绪论等温输油管道内存在一个能量的供应和消耗的平衡问题。
输油管道的工艺计算就是要妥善解决沿线管内流体的能量消耗和能量供应之间的平衡。
其主要目的是根据设计任务书规定的输送油品的性质,输量及线路情况,由工艺计算来确定管道的总体方案的主要参数:管径,泵站数及其位置等。
具体说来,在设计过程中要通过工艺计算,确定管径、选泵、确定泵机组数、确定泵站和加热站数及其沿线站场位置的最优组合方案,并为管道采用的控制和保护措施提供设计参数。
本设计主要内容包括:由经济流速确定经济管径,确定所使用管材,确定其泵站数,并校合各进出站压力和沿线的压力分布是否满足要求,并为管道采用的控制和保护措施提供设计参数,提出调整,控制运行参数的措施。
大作业一:等温输油管道的工艺计算(下周三交,用A4纸做) 某油田与炼油厂间的输油管道:任务输送量:G =300万吨/年;
油品在25℃和30℃运动粘度分别为: 油品在20℃时的密度是840kg/m3 管道沿线的地形情况如下表:
泵性能参数如下:
管道埋地铺设,管中心埋深1.2米,管道埋深处常年月平均地温为:14.2℃ 管道采用16Mn 钢的螺旋焊钢管,设计最大承压5.5MPa 。
完成下列各项: (1)进行设计计算基础资料的整理; (2)计算管道总压降; (3)作图法布置泵站;
(4)根据站址计算全线各进、出站压力,检查动、静水压力,校核管道强度。
6262
3025910/;1610/νm s νm s --=⨯=⨯。
等温输油管道的工艺计算与运行管理摘要:管道输送是原油、成品油及天然气长距离运输的主要方式。
一般通过工艺计算确定输油参数。
等温输油管道的工艺计算已作为其他各种管道输送方式的计算基础,等温输油管道的工艺计算包括有:水力计算和管道厚度计算。
本文涉及的工艺计算是使用已给定了主要的工艺设计参数,利用相关公式通过水力计算以及其他计算方法确定本次工艺计算所需要的参数:泵站数、站址、以及各站进、出站压力。

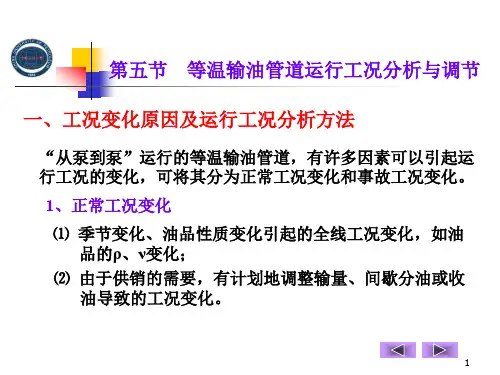

等温输油管道在正常工作时,全管线基本处于运行参数相对最佳的稳定运行状态,当有时有计划的调整参数或者一些突发事故原因,都会可能引起运行工况的变化。
不论是正常工况变化还是事故工矿变化,都要加以控制调节。
在本论文中运行管理部分主要分析了某中间站停运后的工况变化和干线漏油后的工况变化,以及输油泵与管路系统的调节。
关键词:等温输油管道;工艺计算;工况变化;水力计算;运行管理。
Process calculation of isothermal oil pipeline and operationmanagementAbstract:Pipeline transportation of crude oil,the main form of long-distance transportation of refined oil and natural gas.The oil parameters are generally determined through process calculation.Process calculation of the temperature pipeline process calculation as calculated on the basis of various other pipeline,isothermal pipeline include:hydraulic calculation and pipe thickness calculation.Process calculations involved in this paper has identified the main process design parameters,using the relevant formula by hydraulic calculation and other calculation methods to determine the process calculation parameters:the number of pumping stations, station site,as well as the station into the station pressure.During the isothermal pipeline is normal operation,the whole pipeline in the basic operating parameters relative steady state, when sometimes there are plans to adjust the parameters or some unexpected cause of the accident will cause changes in operating condition.Both normal operating conditions change, and accident,industrial change,must be controlled to adjust.In this paper mainly analyzes the operating conditions change after the oil spill of the operating conditions change in a middle station outage and trunk,and the regulation of the pump and piping systems. Keywords:Isothermal oil pipeline;Process calculation;Operating conditions change; Hydraulic calculation;Operation and management.1绪论 (3)1.1国内外发展情况 (3)1.2课题解析及主要内容 (3)1.3课题研究的目的以及其意义 (4)2工艺计算基础 (5)2.1工艺计算资料 (5)2.1.1油品的密度 (5)2.1.2油品粘度 (5)2.1.3地温与计算温度 (5)2.2计算流量 (6)2.3管道纵断面图 (6)2.4翻越点和计算长度 (6)2.4.1翻越点和计算长度 (7)2.4.2计算长度 (7)2.5泵站数的确定 (7)2.6站址确定 (7)3等温输油管道的工艺计算 (9)4等温输油管道的运行管理 (21)4.1某中间站停运后的工况变化 (21)4.2干线漏油后的工况变化 (23)4.3输油管道的调节 (25)4.4改变泵站工作特性 (25)4.4.1改变运行的泵站数或泵机组数 (25)4.4.2泵机组调速 (25)4.4.3换用(切削)离心泵的叶轮直径 (26)4.5改变管道工作特性 (26)4.6输油管道的调节原则 (26)5结论 (27)参考文献 (28)致谢...............................................................................................................错误!未定义书签。
作业内容:拟建一条长690公里,年输量为600万吨的轻质油管线。
已知原始资料:①管路埋深1.5米处的月平均地温:②油品密度ρ20=867.5kg/m3③油品的粘温特性:④可选用的离心泵型号规格:(P24)或按照最新的泵机组样本进行选择(网上搜索或图书馆查阅相关手册)。
⑤首站进口压头取ΔH1=45m,站内摩阻取15m。
⑥管材选用见P64和附录一、附录二。
⑦线路高程:设计要求:(提示:先采用手算,步骤熟悉后再采用电算。
作业本中要体现手算过程。
)1)合理选择泵型号和泵站的组合方式,并查有关资料作所选型号的泵在输此油品时特性数据的换算;2)选取合适的管径,计算壁厚并取整,然后计算管道的承压能力和对应的允许最大出站压头;3)取管道的当量绝对粗糙度e=0.03mm,计算所需的泵站数;4)将计算的泵站数取大化整,然后提出三项经济可行的措施使输量保持不变,并对每种措施作相应的计算(双号学生选作)。
5)将计算的泵站数取小化整,分别计算所需副管的长度(管径与主管相同)、大一个等级的变径管长度、大两个等级的变径管长度,并进行管材耗量的比较(单号学生选作)6)校核:夏季高温时和冬季低温时各站的进、出站压力,并调整站址;7)设副管敷设在首站出口位置,求第一站间动水压头Hx的表达式,并检查全线动水压头和静水压头;8)求管道系统的最大和最小输量及相应的电机的总输出功率。
计算分析过程: 1. 计算年平均地温C t t t t o cp 5.1312/)6.85.133.188.201.218.194.179.143.109.553.6(12/)...(01202010=+++++++++++=+++=故有 平均地温t=13.5℃ 2.计算油品密度根据20℃时油品密度按下式换算成计算温度下的密度。
)20(20--=t t ερρ式中 t ρ、20ρ——温度为t ℃及20℃时油品密度,3/m Kg ; ε——温度系数,ε=1.825-0.00131520ρ,)/(3C m Kg O • 已知油品密度:ρ20 =867.5kg/m 3 即ε=1.825-0.001315×867.5=0.6842375320/95.871)205.13(6842375.05.867)20(m kg t t =-⨯-=--=ερρ 3.计算年平均温度下油品的粘度。
根据油品粘温特性表求出粘温特性方程)(00t t u t e --=νν 及)ln(1101tt t t u νν-=得u=0.0368186s m e e t t u t /100721.208.1526)205.13(0368186.0)(00--⨯---⨯=⨯==νν4.换算流量G-Q根据年输量任务为600万吨求流量:s m h m G Q t /228.0/182.819840095.87110600840010377==⨯⨯=⨯⨯=ρ5.初定流速,计算管径。
初定流速为1.5m/s,则m 43934.05819.182/1.0.0188D =⨯= 6.根据管道规格,选出与D 0 相近的三种管径d 1 、d 2 、d 3 。
选用L360螺旋焊缝钢管,规格为:d 1=457mm; d 2=508mm; d 3=559mm 7. 按任务输量和初定工作压力选泵,确定工作泵的台数以及组合情况。
根据流量Q=0.23s m /3=819.182h m /3,和初定的工作压力6MPa ,确定选DZ250x340x4型输油泵(因为在此流量下该型号输油泵效率相对较高)1台作一个泵站,该型泵的性能参数如图:8.作一个泵站的特性曲线,确定任务输量下泵站提供的扬程C H ,然后据此压头确定计算压力 。
在819.182h m /3,查得H=520m 液柱。
管道压力按下式计算 P=(C H +S H )t ρg式中 C H ——任务输量下单个泵站提供的扬程520m ;S H ——为首站辅助泵的扬程45m 。
求得P=(520+45)*871.95*9.8=4.83MPa ,确定设计压力为6MPa. 冬季:油品密度877.703/m Kg ,管道最大压力P=(C H +S H )t ρg=(520+45)*877.70*9.8=4.86MPa9.求壁厚,并进行强度校核,求出管道的内径。
输油管道的壁厚按下式计算][2σδPD=][σ——许用应力,s ][φσσK =, Mpa ;s σ——最低屈服强度,MPa ;K ——一般站外输油管道系数:K=0.72φ——焊缝系数,0.1=φ[]MPa 2.2593600.172.0=⨯⨯=σ对于以上三种管径求壁厚:d 1=457mm; d 2=508mm; d 3=559mmmm 3.52.259245761=⨯⨯=δ;mm 9.52.259250862=⨯⨯=δ;mm 5.62.259255961=⨯⨯=δ1δ=5.3mm ;2δ =5.9mm ;3δ =6.5mm 。
查附录一——国产螺旋缝埋弧焊钢管规格,取大于上述数值的最相近的壁厚,得1δ=5.6mm ;2δ =6.0mm ;3δ =7.0mm 。
求内径:D=d-2δ1D =445.8mm; 2D =496.0mm; 3D =545.0mm 。
校核各管径的壁厚在设计压力下是否满足要求,求输油管所受最大应力δσ2PD=得:1σ=244.82Mpa ;2σ=254Mpa ;3σ=239.57Mpa 。
均小于许用应力:s ][φσσK ==259.2Mpa10.计算流速24DQ V π=得:1V =39.1457.0/14.3/228.042=⨯m/s ; 2V =12.1508.0/14.3/228.042=⨯m/s ; 3V =93.0559.0/14.3/228.042=⨯m/s 。
11. 计算雷诺数,判断流态νπD Q4Re =Re ——雷诺数; Q ——流量,s m /3;D ——管道内径,m ; ν——油品动力粘度,s m /2; 求得第一种管径DN457×5.6的雷诺数Re=19.324621007.204458.014.3228.046=⨯⨯⨯⨯-。
绝对粗糙度e 取0.03mm ,第一临界雷诺数1Re =59.5/78ε==⨯78)8.44503.02(5.591579444。
由3000<Re<1Re 判断流态在水力光滑区。
对于第二种管径DN508×6.0有Re=82.288881007.20496.014.3228.046=⨯⨯⨯⨯- 绝对粗糙度e 取0.03mm ,第一临界雷诺数1Re =59.5/78ε==⨯78)49603.02(5.591784292由3000<Re<1Re 判断流态在水力光滑区。
对于第三种管径DN559×7.0有Re=47.265531007.20545.014.3228.046=⨯⨯⨯⨯- 绝对粗糙度e 取0.03mm ,第一临界雷诺数1Re =59.5/78ε==⨯78)54503.02(5.591987128由3000<Re<1Re 判断流态在水力光滑区。
即有结论流态都在水力光滑区。
12.计算水力坡降和压头损失 水力坡降按下式计算:mm m l D Q L h i --==42νβi ——水力坡降,m/kmβ——水力光滑区取值为0.0246s 2/m ; m ——水力光滑区取值为0.25; L ——管道长度,km 。
压头损失计算: H=iL+Z ∆Z ∆——计算点之间的高差,m 。
75.425.0675.1)1007.20(228.00246.0Di -⨯⨯⨯= 按线路高程表从而算得三种不同管径的水力坡降和压头损失为:km m i /748.54458.0)1007.20(228.00246.075.425.0675.11=⨯⨯⨯=-; km m i /463.3496.0)1007.20(228.00246.075.425.0675.12=⨯⨯⨯=- km m i /213.2545.0)1007.20(228.00246.075.425.0675.13=⨯⨯⨯=- 1H = iL+Z ∆=5.748×696+(17-517)=3500.608m; 2H = iL+Z ∆=3.463×696+(17-517)=1910.248m; 3H = iL+Z ∆=2.213×696+(17-517)=1040.248m;13.在纵断面图上判断是否存在翻越点,确定计算长度L (采用做图法或编程判断),见图。
计算沿程各点需要的能量)(i f H :)(1)()(Z Z iL H i i f i f -+=)(i f L ——计算点与起点之间管道长度,km;i Z ——计算点的标高,m 。
即判断中途是否存在有)(1)()(Z Z iL H i i f i f -+=> iL+Z ∆=H 起点首站压头748.511=-+=Q Z f Z Z L i H作图如下图所示,蓝色各线条分别代表水力坡降分别为1i 、2i 、3i 时的水力坡降线,初步判断没有翻越点。
(km )14.计算输油管道计算长度全线的沿程摩阻损失 ;三种不同管径的沿程压头损失上面已求得,考虑到还有一部分局部阻力损失,将压头损失再乘上1.01作为全线的压头损失。
m H 614.353501.1608.35001=⨯= m H 350.192901.1248.19102=⨯= m H 650.105001.1248.10403=⨯=15.确定全线需要的总压头Z H 。
SZ Z H H H +=SZ H ——末站剩余压力10m 。
350.106010650.1050250.193910350.1929614.354510614.3535321=+==+==+=Z Z Z H H H 16.按D508求泵站数,并化整; 泵站数N :mC Zh H H N -=10.215520350.106084.315520250.193902.715520614.3545321=-==-==-=N N NC H ——任务输量下单个泵站提供的扬程,m ;m h ——泵站内摩阻损失取15m 。
综上三组数据分析,在完成全年输量任务的前提下,考虑管径材料投资,能量耗费,泵站建设方便经济,应取DN508管径设泵站。
17.将泵站数化小,N 取3,敷设副管,主管与副管直径相同。
