九年级物理专项练习：欧姆定律综合知识

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

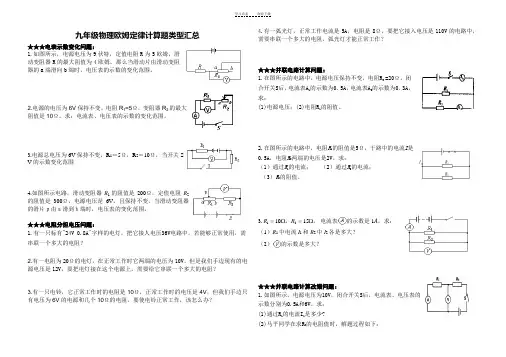

九年级物理欧姆定律计算题类型汇总★★★电表示数变化问题：1.如图所示，电源电压为9伏特，定值电阻R 为5欧姆，滑动变阻器R 的最大阻值为4欧姆，那么当滑动片由滑动变阻器的a 端滑向b 端时，电压表的示数的变化范围。

2.电源的电压为6V 保持不变，电阻R 1=5Ω，变阻器R 2的最大阻值是10Ω。

求：电流表、电压表的示数的变化范围。

3.电源总电压为6V 保持不变，R 1＝5Ω，R 2＝10Ω，当开关S 由闭合断开时， V 的示数变化范围4.如图所示电路，滑动变阻器R 1的阻值是200Ω，定值电阻R 2的阻值是300Ω，电源电压是6V ，且保持不变，当滑动变阻器的滑片ｐ由ａ滑到ｂ端时，电压表的变化范围。

★★★电阻分担电压问题：1.有一只标有"24V 0.8A"字样的电灯，把它接人电压36V 电路中，若能够正常使用，需串联一个多大的电阻？2.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V 。

但是我们手边现有的电源电压是12V ，要把电灯接在这个电源上，需要给它串联一个多大的电阻？3.有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V ，但我们手边只有电压为6V 的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？4.有一弧光灯，正常工作电流是5A ，电阻是8Ω，要把它接入电压是110V 的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？★★★并联电路计算问题：1.在图所示的电路中，电源电压保持不变，电阻R 2 =20Ω。

闭合开关S 后，电流表A 1的示数为0．5A ，电流表A 2的示数为0．3A ，求：(1)电源电压；(2)电阻R 1的阻值。

2.在图所示的电路中，电阻R 1的阻值是5Ω，干路中的电流I 是0.5A ，电阻R 2两端的电压是2V 。

求：（1）通过R 1的电流； （2）通过R 2的电流； （3）R 2的阻值。

3.R R 121015==ΩΩ，，电流表的示数是1A ，求：（1）R 1中电流I 1和R 2中I 2各是多大？ （2）的示数是多大？★★★并联电路计算改错问题：1.如图所示，电源电压为10V ，闭合开关S 后，电流表、电压表的示数分别为O.5A 和6V 。

17章欧姆定律练习题随堂练习1一、填空题：1、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。

2、某导体的电阻是40Ω，通过它的电流是200mA，则这个导体两端的电压是V。

3、加在导体两端的电压是3V，通过它的电流是200mA，则这个导体的电阻是Ω。

如果该导体两端的电压增大到9V，通过导体的电流是 A，导体的电阻是Ω。

4、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V。

5、三个阻值相等的电阻串联后的等效电阻是180Ω，那么它们并联后的等效电阻是Ω。

二、选择题：1、对欧姆定律公式的理解，下面的哪一句话是错误的( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。

2、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大。

则它们的阻值大小的关系是( )A．甲的电阻大于乙的电阻 B．甲的电阻等于乙的电阻C．甲的电阻小于乙的电阻D．无法比较3、某段金属丝两端加6V电压时，通过它电流是0.2A，若将它两端的电压变为2V时，则它的电阻值是( ) A．10ΩB．20ΩC．30ΩD．40Ω4、一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将( ) A．都减少到原来的一半 B．都保持不变C．电阻不变，电流是原来的一半D．电阻不变，电流是原来的2倍三、计算题：1、一个定值电阻两端加6V电压时，通过它的电流为0.3A，如果电压增大到18V时，能否用量程为0～0.6A的电流表来测量通过它的电流？2、某定值电阻的阻值是3Ω，通过它的电流是1.2A，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V的干电池相连？4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的，则原来的电阻是多少Ω？随堂练习2连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到图6-54SA RP R 1a b图6-55A BC L 1 L 2S保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。

初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。

7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。

8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。

9. 在串联电路中，总电阻等于各部分电阻之 _______ 。

10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。

答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。

而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。

12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。

而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。
