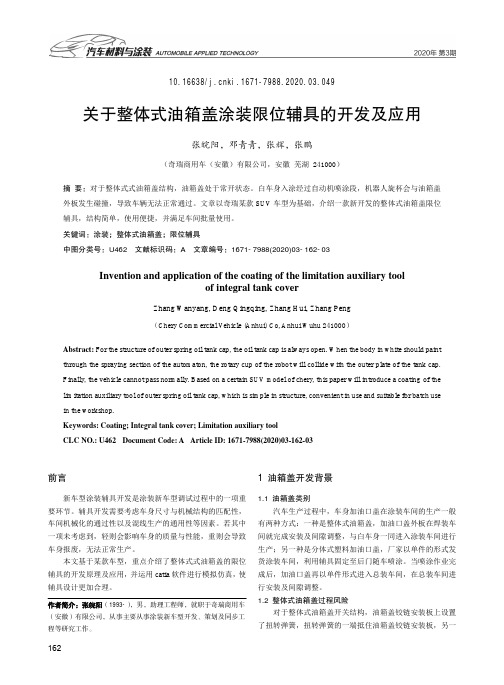

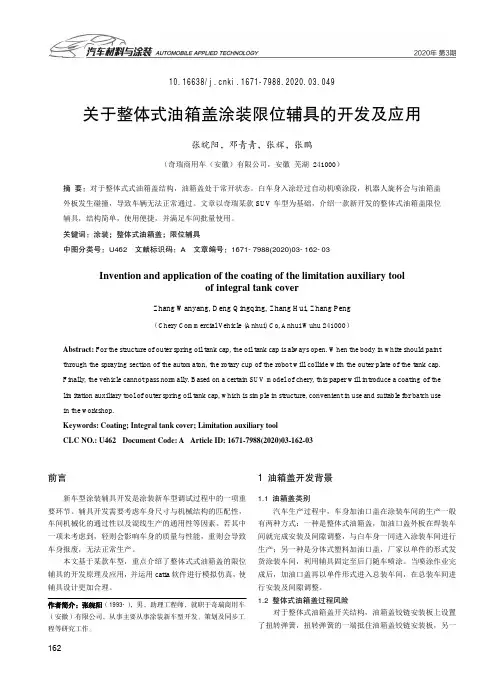

10.16638/ki.1671-7988.2020.03.049关于整体式油箱盖涂装限位辅具的开发及应用张皖阳，邓青青，张辉，张鹏（奇瑞商用车（安徽）有限公司，安徽芜湖241000）摘要：对于整体式式油箱盖结构，油箱盖处于常开状态。
白车身入涂经过自动机喷涂段，机器人旋杯会与油箱盖外板发生碰撞，导致车辆无法正常通过。
文章以奇瑞某款SUV车型为基础，介绍一款新开发的整体式油箱盖限位辅具，结构简单，使用便捷，并满足车间批量使用。
关键词：涂装；整体式油箱盖；限位辅具中图分类号：U462 文献标识码：A 文章编号：1671-7988(2020)03-162-03Invention and application of the coating of the limitation auxiliary toolof integral tank coverZhang Wanyang, Deng Qingqing, Zhang Hui, Zhang Peng（Chery Commercial Vehicle (Anhui) Co, Anhui Wuhu 241000）Abstract: For the structure of outer spring oil tank cap, the oil tank cap is always open. When the body in white should paint through the spraying section of the automaton, the rotary cup of the robot will collide with the outer plate of the tank cap. Finally, the vehicle cannot pass normally. Based on a certain SUV model of chery, this paper will introduce a coating of the limitation auxiliary tool of outer spring oil tank cap, which is simple in structure, convenient in use and suitable for batch use in the workshop.Keywords: Coating; Integral tank cover; Limitation auxiliary toolCLC NO.: U462 Document Code: A Article ID: 1671-7988(2020)03-162-03前言新车型涂装辅具开发是涂装新车型调试过程中的一项重要环节。
加油口盖系统设计的研究唐淳【摘要】This paper discusses the design of fuel door aim at some car.It recites how to design the structure、layout and installing of fuel door. At last it checks the journey and power of finished fuel door and compares of the initial goal value. It is proved that it is right design.%本文主要针对某一轿车的加油口盖系统进行设计，阐述了如何对加油口盖系统的各组成部分进行结构、布置和安装设计，最后对设计完成后的加油口盖系统进行了行程和力的校核，实车出来后经过试制试验满足目标性能要求。
【期刊名称】《汽车实用技术》【年(卷),期】2015(000)007【总页数】6页(P34-39)【关键词】加油口盖;结构设计;校核【作者】唐淳【作者单位】安徽江淮汽车股份有限公司，安徽合肥 230601【正文语种】中文【中图分类】U462.1CLC NO.:U462.1Document Code:AArticle ID:1671-7988(2015)07-34-06汽车汽油加注口一般有两个盖，分别称为油箱盖和车身加油口盖。
前者紧固在油箱加油管颈上，有保证油箱的密封、调节油箱内气压的作用；后者位于车身侧围，是遮挡在汽车油箱加注口上的一个部件，是车身外饰的一个重要的组成部分，不但有配合侧围钣金的装饰作用还有开闭的性能要求，外部形状主要依赖于车身侧围的形状，加油口盖的设计应充分考虑与侧围的间隙面差，与车身颜色的色差等相关因素，达到装配简单和性能要求平衡，既实用又具有自身特色。
加油口盖虽小，但它在车身上就相当于人脸上的一个器官，它对整车的外观影响很大。
塑料加油口盖设计规范目录1. 概述1.1规范的主要目的1.2规范的主要内容2. 塑料加油口盖的功能和结构介绍2.1塑料加油口盖主要功能2.2 塑料加油口盖的结构形式3. 塑料加油口盖系统设计规范3.1 塑料加油口盖的材料及一般结构特征3.2塑料加油口盖的材料及一般结构特征结构设计规范流程3.2.1塑料加油口盖的布置位置3.2.2外观间隙和平度定义3.2.3塑料加油口盖轮廓尺寸定义3.2.4塑料加油口盖锁销的有效行程3.2.5塑料加油口盖锁销切入角3.2.6缓冲块布置3.2.7 塑料加油口盖排水孔布置3.2.8发动机附件的加油口帽与加油口盖外板直接的距离3.2.9塑料加油口盖与车身安装控制要求3.2.10轴线布置、典型截面绘制3.2.11加油口盖子系统及零部件检具及测量要求。
3.2.12加油口盖弹开机构与开启角度的设定3.2.13加油口盖燃油标签粘贴空间设计3.2.14 加油口帽存放结构设计3.2.15 加油口盖与车身安装结构4.塑料加油口盖设计流程5. 国内外法规要求及其他要求5.1 国家标准5.2国外标准5.3其他技术要求6. 塑料加油口盖试验标准6.1试验步骤介绍6.2 试验结果判定6.3 DVP模板7. 塑料加油口盖常见失效模式1. 概述1.1 规范的主要目的通过本次塑料加油口盖规范的整理和总结，梳理出塑料加油口盖共性结构设计及规范要求，引导车身加油口盖的结构设计，满足产品质量要求。
降低设计过程中失误，达到提升产品品质目的。
1.2 规范的主要内容该规范主要针对公司现有新车型的塑料加油口盖的开发过程中的知识积累概括，为今后开发车型提供指设计引导，通过规范塑料加油结构设计注意事项、结构设计一般性流程，设计校核及实验要求等，系统、全面地检查加油口盖在设计阶段可能存在的问题，及早发现，及早整改。
2. 加油口盖功能与结构介绍2.1 加油口盖的主要功能2.1.1 防盗：加油口盖需有锁止装置，按锁止位置不同可分为两种：a、加油口盖锁止：大部分车采取的锁止方式，直接通过锁销锁住加油口盖，这里有手动拉线开启和电控开启两种方式。
汽车塑料燃油箱技术条件汽车塑料燃油箱技术条件1 范围本标准规定了乘用车塑料燃油箱的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于以汽油为工作介质的乘用车塑料燃油箱（以下简称燃油箱），以其它燃料为工作介质的塑料燃油箱参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 17930 车用汽油GB 18296 汽车燃油箱安全性能要求和试验方法QC/T 572-1999 汽车清洁度工作导则测定方法3 术语和定义下列术语和定义适用于本标准。
3.1额定容量燃油箱设计参数中规定加注燃油的容积。
3.2塑料燃油箱固定于汽车上用于存贮燃油的独立箱体总成，本体采用塑料制作，由燃油箱本体、加油管、加油口、燃油箱盖、管接头及其他附属装置（例如：进气阀等）装配成的整体。
4 技术要求4.1 基本要求4.1.1 燃油箱应按经规定程序批准的图样和技术文件制造，并符合本技术条件的要求。
4.1.2 燃油箱应具有通过国家认证机构的产品认证书。
4.1.3 燃油箱外观应光滑，不得有划痕、开裂等缺陷。
4.1.4 燃油箱安全性能要求必须满足GB 18296的有关规定。
4.1.5 材料塑料燃油箱必须采用具有低渗透的EVOH为阻隔层、以HDPE为骨架、以改性LLDPE为粘结材料的多层共挤工艺制造。
4.1.6 壁厚要求燃油箱要求最小壁厚不得小于3.5mm，最大壁厚不得大于6mm。
4.1.7 清洁度要求燃油箱内部应保持清洁，按5.1进行试验，内部清洁度按质量计算每升额定容量不大于1.5mg。
4.2 燃油箱性能要求4.2.1 燃油箱总成蒸发污染物排放要求燃油箱按5.2进行试验，燃油箱蒸发污染物（即：碳氢化合物）排放量不得大于550mg。
4.2.2 燃油箱盖的密封性燃油箱按5.3进行试验，柴油箱盖的最大泄漏量不得大于20g/min，汽油箱盖不允许泄漏。
编号代替密级商密×级▲汽车工程研究院设计技术规范塑料油箱盖设计技术规范Regulation of Flat,Fuel Fill Designing2006-09-30制订2006-10-30发布长安汽车工程研究院前言汽车的自主开发是中国汽车业健康发展的必经之路。
也是长安车的生存之本。
随着能源的紧缺，降低汽车自身的重量已经成为汽车销售的一大卖点，使得塑料材料的应用也越来越广泛；再加上消费者对外观要求的提高，也进一步使得塑料制品的应用成为一种时尚。
本规范就是在使用塑料油箱盖的前提下对其设计的思路进行探讨。
如有不正确的地方还请多多指教。
本规范由汽车工程研究院车身所负责起草；本规范由汽车工程研究院项目处进行管理和解释；本规范主要起草人员：苏建波、苏忠编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录塑料油箱盖设计技术规范1 适用范围本规范适用于长安汽车股份有限公司开发的乘用车、商用车塑料油箱盖（以下简称油箱盖）的设计。
本规范规定了塑料油箱盖在开发设计过程中应遵守一些基本原则和标准，规定了塑料油箱盖开发的一般过程、材料的选择、结构及生产工艺、涂装工艺等。
2 引用标准下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB11566—1995 轿车外部凸出物3 设计内容 3.1 设计输入3.1.1 市场定位及设计任务书根据塑料油箱盖的控制形式一般可分为以下三类： 1、电机自动式控制：此控制方式需要一个小的电机作为油箱盖的开关控制，操作简便，容易控制，但其价格昂贵，结构复杂，一般用于高档轿车上；2、手动拉索式控制：其控制方式是采用一根拉索进行开关控制，结构较为简单，价格比较适中，但零部件相对较多，适用于中档轿车；3、手拨式开关控制：此控制形式无需其他任何辅助设备，结构简单，价格低廉，但造型必须设计一个扣手结构，适用于低档经济型轿车。
湖南工学院塑料模课程设计说明书设计课题后油箱机械工程系系模具设计与制造专业班级学号设计人指导老师完成日期目录一：设计任务书………………………………………………二：设计说明书………………………………………………①塑料成型工艺分析………………………………………②塑料分型面位置的分析和确定…………………………③塑件型腔数量及排练方式的确定………………………④注射机的选择及工艺参数的校核………………………⑤浇注系统的设计与计算…………………………………⑥成型件的结构设计及力学计算………………………⑦模架选择或设计…………………………………………⑧导向机构的设计…………………………………………⑨脱模机构的设计…………………………………………⑩侧向分型抽芯机构的设计………………………………⑪温度调节系统的设计……………………………………⑫排气系统的设计…………………………………………⑬设计小结………………………………………………设计任务书一．设计题目后油箱注射成型模具的设计材质：PA1010塑料，箱体零件技术要求：所设计的模具应使成型塑料零件达到给定要求的精度，大批量生产。
塑料件平面图如下：二、原始数据１、AUTOCAD图２、尺寸公差按SJ1372-78,3级（参见塑料模设计资料一，表6-6），孔类尺寸为正公差，轴类尺寸为负公差３、各个加工面的光洁度相当与R。
1.6４、生产批量为小批量。
三.设计目的课程设计是塑料模具设计课程重要的综合性与实践性教学环节。
课程设计的基本目的是：⑴综合运用塑料模具设计，机械制图、公差与技术测量、机械原理及零件、模具材料及热处理、木匠木制造工艺等等必修课程的知识，分析和解决塑料模具设计问题，进一步巩固，加深和拓宽所学的知识。
⑵通过设计实践，逐步树立正确的设计思想，增强创新意识和竞争意识，基本掌握塑料模具设计的一般规律，培养分析问题和解决问题的能力。
⑶通过计算、绘图和运用技术标准、规范、设计手册等有关设计资料，进行塑料模具设计全面的基本技能训练，为毕业设计打下一个良好的实践基础。
油箱盖的冲压模具设计，1 绪论近几年来，我国模具技术有了很大发展，模具设计与制造水平有了较大提高，大型、精密、复杂高效和长寿命模具的需求量大幅度增加，模具质量、模具寿命明显提高，模具交货期较前缩短，模具CAD/CAM技术也得到了相当广泛的应用。
1.1冲压的概念、特点及应用冲压是利用安装在冲压设备(主要是压力机)上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件(俗称冲压或冲压件)的一种压力加工方法。
冲压所使用的模具称为冲压模具，简称冲模。
冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。
主要表现如下。
(1) 冲压加工的生产效率高，且操作方便，易于实现机械化与自动化.(2)冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。
(3)冲压可加工出尺寸范围较大、形状较复杂的零件，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。
(4)冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。
冲压在现代工业生产中，尤其是大批量生产中应用十分广泛。
相当多的工业部门越来越多地采用冲压法加工产品零部件，如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工等行业。
在这些工业部门中，冲压件所占的比重都相当的大，少则60%以上，多则90%以上。
不少过去用锻造=铸造和切削加工方法制造的零件，现在大多数也被质量轻、刚度好的冲压件所代替。
因此可以说，如果生产中不谅采用冲压工艺，许多工业部门要提高生产效率和产品质量、降低生产成本、快速进行产品更新换代等都是难以实现的1.2冲压的基本工序及冲压的基本类型由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。

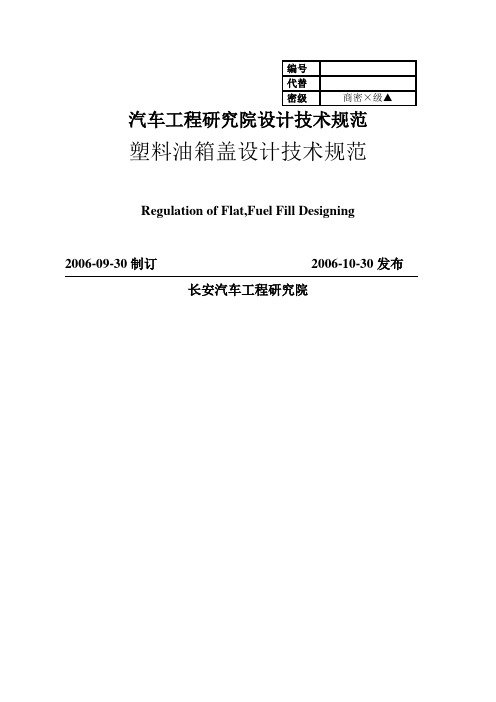

编号
代替
密级商密×级▲汽车工程研究院设计技术规范
塑料油箱盖设计技术规范
Regulation of Flat,Fuel Fill Designing
2006-09-30制订2006-10-30发布
长安汽车工程研究院
前言
汽车的自主开发是中国汽车业健康发展的必经之路。
也是长安车的生存之本。
随着能源的紧缺，降低汽车自身的重量已经成为汽车销售的一大卖点，使得塑料材料的应用也越来越广泛；再加上消费者对外观要求的提高，也进一步使得塑料制品的应用成为一种时尚。
本规范就是在使用塑料油箱盖的前提下对其设计的思路进行探讨。
如有不正确的地方还请多多指教。
本规范由汽车工程研究院车身所负责起草；
本规范由汽车工程研究院项目处进行管理和解释；
本规范主要起草人员：苏建波、苏忠
编制：
校核：
审定：
批准：
本规范的版本记录和版本号变动与修订记录
塑料油箱盖设计技术规范
1 适用范围
本规范适用于长安汽车股份有限公司开发的乘用车、商用车塑料油箱盖（以下简称油箱盖）的设计。
本规范规定了塑料油箱盖在开发设计过程中应遵守一些基本原则和标准，规定了塑料油箱盖开发的一般过程、材料的选择、结构及生产工艺、涂装工艺等。
2 引用标准
下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB11566—1995 轿车外部凸出物
3 设计内容 3.1 设计输入
3.1.1 市场定位及设计任务书
根据塑料油箱盖的控制形式一般可分为以下三类： 1、电机自动式控制：此控制方式需要一个小的电机作为油箱盖的开关控制，操作简便，容易控制，但其价格昂贵，结构复杂，一般用于高档轿车上；
2、手动拉索式控制：其控制方式是采用一根拉索进行开关控制，结构较为简单，价格比较适中，但零部件相对较多，适用于中档轿车；
3、手拨式开关控制：此控制形式无需其他任何辅助设备，结构简单，价格低廉，但造型必须设计一个扣手结构，适用于低档经济型轿车。
考虑到本公司在实际车型中的运用情况，本规范主要就手拨式开关控制方式进行详细说明。
3.1.2效果图构造分析
根据造型部门所绘制的效果图进行工程化可行性分析，并提交分析报告，主要包括以下内容：
（1）间隙、断差是否影响设计装配要求：间隙推荐值为2.5±1.0mm ，断差推荐值为0.5±1.0mm ；对于手拨式开关控制的类型，其扣手处与车身的最小间隙推荐值为12+3-0 mm 。
（2）初步评估人机工程及法规的满足情况，其中油箱盖的位置和尺寸需要满足以下要求（如图一）：
3.1.3主断面绘制
塑料油箱盖一般由以下几个部件构成：油箱盖、固定盒以及密封条（如图二）。
固定盒可以根据车身的结构制作成大盒体和小盒体，密封条根据需要可以安装在油箱盖上也可以安装在固定盒上。
根据油箱盖A 级面以及车身、闭锁器（包括锁止机构的实现方式）、油管的信息进行主断面的绘制（如图三）。
在主断面完成后必须对其进行运动校核，确认主断面是否符合要求。
主断面必须明确以下问题：
（1）各零部件之间的搭接关系：为了方便装配，减少装配的环节，塑料油箱盖与车身一般都是采用卡接的结构形式；
（2）油箱盖的运动分析：详细的运动分析能够避免油箱盖与其他零部件的运动干涉，为后期的3D 制作提供保证； （3）各零部件之间的间隙断差值。
工程化设计
工程化设计对于塑料油箱盖的质量保证是十分重要的，特别是结构的设计
固定盒
油箱盖
密封条
图一
A
B
对以后制品的工艺和喷涂质量都有着重要的影响。
塑料油箱盖作为一个运动的结构性能件，转臂的结构设计是整个塑料油箱盖设计中的重点，除了塑料制品设计的一些基本原则必须遵守外，还需要重视以下一些问题：
（1）塑料油箱盖的基本壁厚一般为3mm 或3.5mm ；
（2）为了保证油箱盖在打开后不会因为自重而下掉，转轴与转轴孔的间隙一般需要保持在0.5mm 左右；
（3）扣手的圆角半径不得小于2.5mm ；
（4）转臂不仅要顺利实现油箱盖旋转的功能，保证其强度不易折断，还要让喷涂后的油箱盖表面质量提高而不能有缩痕的存在，转臂的结构一般都要对根部进行壁厚细化和加强结构的优化（如图四）；
（5）在工程化结束后，需要对此产品结构进行模流分析，对结构进行优化，分析最佳的浇口位置，以提高产品的质量。
4、生产制造
4.1 塑料油箱盖的喷涂
油箱盖的喷涂有离线喷涂和在线喷涂两种方式：
离线喷涂就是采用一般塑料制品的喷涂方式即由生产厂家进行喷涂。
在线喷涂就是塑料油箱盖随着白车身一起在主机厂进行电泳喷涂，这种喷涂方式能够解决离线喷涂所造成的色差问题，但是由于要随白车身一起经过高达180℃左右的喷涂生产线（如图五），所以对生产材料的选择提出了很高的要求，且废品率较高，要求制品本身能够带电。
目前长安公司都是采用在线喷涂的方式进行。
4.2材料的选用：
作为塑料油箱盖，一般需要具备以下的基本特性： （1）有足够的强度；
（2）具有耐油性，能对加油过程中的油不产生溶涨；
（3）能在与车身一起涂装过程中经受180℃左右的高温并保证不变色； （4）保证油箱盖在涂装后与车身之间的色差△E ≤1； （5）在线喷涂还要求材料具有导电性。
鉴于以上的一些特点，特别是对高温和导电性的要求，推荐选用GE 公司生产的GTX 系列材料（GTX973或GTX979）。
这两种材料性能指标如下：
GTX973性能指标表： 序号 内容
代表值 单位 测试方法 1 拉伸强度（50 mm/min ） 60 MPa ISO 527 2 断裂伸长率（50 mm/min ） 30 % ISO 527 3 拉伸模量1 （mm/min ） 2300 MPa ISO 527 4 弯曲强度（2mm/min ） 90 MPa ISO 527 5 弯曲模量（2mm/min ） 2300 MPa ISO 527 6 缺口冲击强度（+23°C）
15
kJ/m2 ISO 180/1A 7
简支梁冲击强度（+23°C） 15
kJ/m2
ISO 179/1eA
2 3.5图四 图五
GTX979性能指标表：
（1）塑料件导电性及表面粗糙度检测
（2）涂膜外观状态检测
按照五工厂现场喷涂工艺，将塑料油箱盖试板用喷涂机器人喷白色中涂，然后在140℃烘烤30分钟，打磨后喷涂闪光星河银面漆，在140℃条件下烘烤30分钟后进行漆膜性能测试。
（3）耐温性检测
将已经喷涂好面漆的试板在180℃条件下烘烤30分钟后，观察试板状态。
4.3
GTX系列材料是PPO和PA的合金，而其中所含的尼龙具有较大的吸水性（4.2 % ISO 62），且随着空气湿度的增大，吸水量也随之增大。
水分的增加会提高注塑的难度，使产品表面产生银文和缩痕等不良问题，严重影响产品的质量，所以在注塑前对GTX材料进行干燥除湿是十分必要的。
生产过程中，需要在120±10℃的设计定温度下，对物料进行6小时以上的持续烘烤。
且模具温度一般控制在120±10℃。
