cad上机考试题库及参考答案**CAD上机考试题库及参考答案**一、选择题1. 在CAD中，下列哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE参考答案：A2. 如何在CAD中创建一个圆？A. 输入“CIRCLE”命令B. 输入“LINE”命令C. 输入“ARC”命令D. 输入“POLYGON”命令参考答案：A3. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE参考答案：A4. 如何在CAD中选择多个对象？A. 按住Shift键并点击对象B. 按住Ctrl键并点击对象C. 按住Alt键并点击对象D. 点击并拖动鼠标选择对象参考答案：B5. 在CAD中，如何快速缩放视图以适应所有对象？A. 输入“ZOOM”命令后跟“E”B. 输入“ZOOM”命令后跟“A”C. 输入“PAN”命令D. 输入“FIT”命令参考答案：B二、填空题1. 在CAD中，使用________命令可以快速创建多个相同对象的副本。
参考答案：COPY2. 若要在CAD中测量两点之间的距离，可以使用________命令。
参考答案：DIST 或 MEASURE3. 在CAD中，________工具栏提供了绘图和编辑命令的快速访问。
参考答案：常用4. 若要在CAD中绘制一个多边形，可以使用________命令。
参考答案：POLYGON5. 在CAD中，________命令允许用户创建一个与现有对象平行的线。
参考答案：OFFSET三、简答题1. 描述在CAD中如何创建一个多段线。
参考答案：在CAD中，创建多段线可以通过输入“PLINE”命令开始。
然后，按照提示点击屏幕上的点来定义多段线的顶点。
每点击一个点，就会创建多段线的一段。
要结束多段线的绘制，可以双击或按“Enter”键。
2. 解释在CAD中如何使用图层来组织绘图。
参考答案：在CAD中，图层是一种用于组织绘图元素的工具。

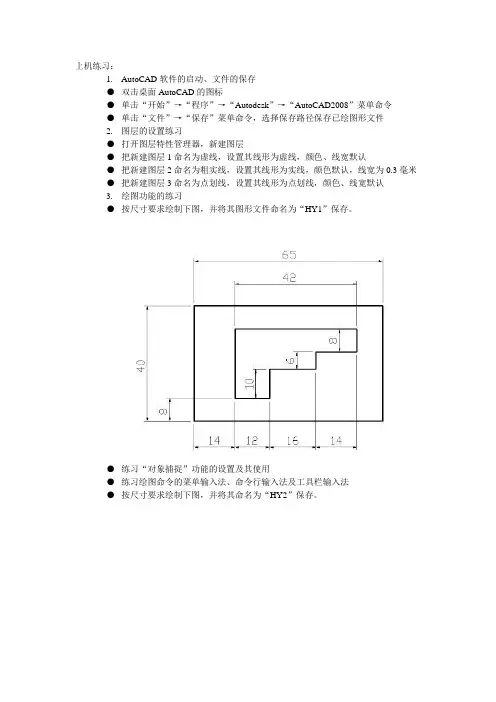

上机练习：
1.AutoCAD软件的启动、文件的保存
●双击桌面AutoCAD的图标
●单击“开始”→“程序”→“Autodesk”→“AutoCAD2008”菜单命令
●单击“文件”→“保存”菜单命令，选择保存路径保存已绘图形文件
2.图层的设置练习
●打开图层特性管理器，新建图层
●把新建图层1命名为虚线，设置其线形为虚线，颜色、线宽默认
●把新建图层2命名为粗实线，设置其线形为实线，颜色默认，线宽为0.3毫米
●把新建图层3命名为点划线，设置其线形为点划线，颜色、线宽默认
3.绘图功能的练习
●按尺寸要求绘制下图，并将其图形文件命名为“HY1”保存。
●练习“对象捕捉”功能的设置及其使用
●练习绘图命令的菜单输入法、命令行输入法及工具栏输入法
●按尺寸要求绘制下图，并将其命名为“HY2”保存。
●做课本第40、41页的第1、2、3上机练习题。

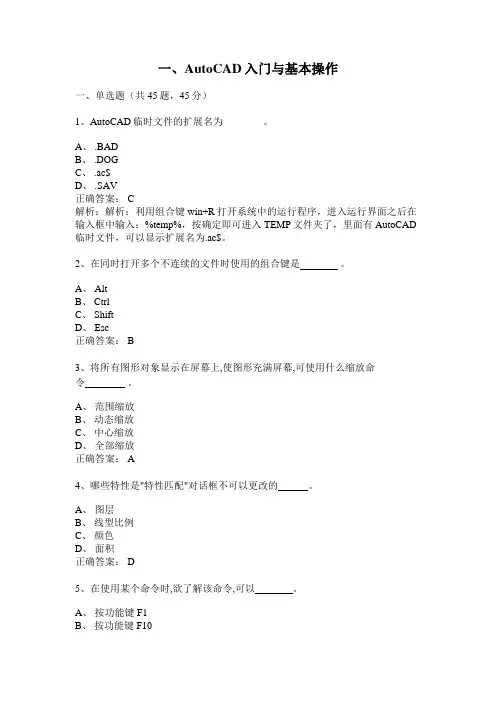

一、AutoCAD入门与基本操作一、单选题（共45题，45分）1、AutoCAD临时文件的扩展名为________。
A、 .BADB、 .DOGC、 .ac$D、 .SAV正确答案： C解析：解析：利用组合键win+R打开系统中的运行程序，进入运行界面之后在输入框中输入：%temp%，按确定即可进入TEMP文件夹了，里面有AutoCAD 临时文件，可以显示扩展名为.ac$。
2、在同时打开多个不连续的文件时使用的组合键是。
A、 AltB、 CtrlC、 ShiftD、 Esc正确答案： B3、将所有图形对象显示在屏幕上,使图形充满屏幕,可使用什么缩放命令。
A、范围缩放B、动态缩放C、中心缩放D、全部缩放正确答案： A4、哪些特性是"特性匹配"对话框不可以更改的。
A、图层B、线型比例C、颜色D、面积正确答案： D5、在使用某个命令时,欲了解该命令,可以。
A、按功能键F1B、按功能键F10C、按功能键F2D、按功能键F12正确答案： A6、缩放命令中的“全部”选项,它的意义是。
A、在图形窗口中显示所有的图形对象,即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形正确答案： A7、关于 ZOOM(缩放)和 PAN(平移)的几种说法，哪一个正确。
A、 ZOOM改变实体在屏幕上的显示大小,也改变实体的实际尺寸B、 ZOOM改变实体在屏幕上的显示大小,但不改变实体的实际尺寸C、 PAN改变实体在屏幕上的显示位置,也改变实体的实际位置D、 PAN改变实体在屏幕上的显示位置,其坐标值随之改变正确答案： B8、执行下述可以更改绘图区背景颜色。
A、 "工具"菜单→"选项"选项→"显示"标签按钮B、 "工具"菜单→"选项"选项→"文件"标签按钮C、 "工具"菜单→"选项"选项→"打开和保存"标签按钮D、 "工具"菜单→"选项"选项→"系统"标签按钮正确答案： A9、AutoCAD提供的部分命令可输入它的缩写,以减少输入量。

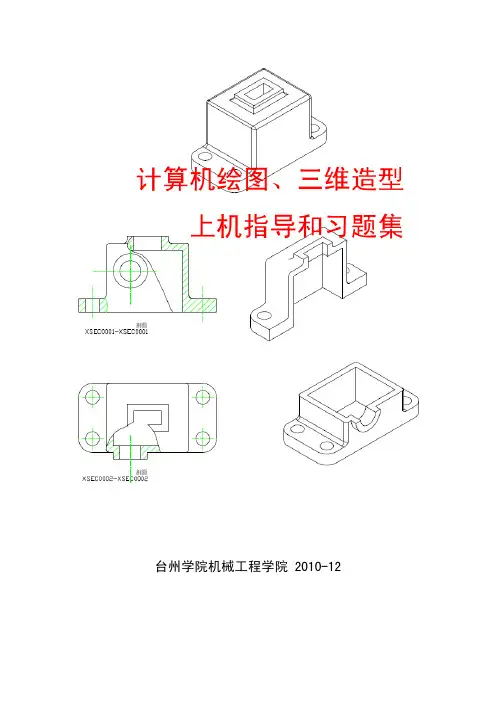

台州学院机械工程学院 2010-12关于AutoCAD绘图教程的书很多，其中关于机械制图的AutoCAD教材也不少，但教材中针对机械制图的练习题却不多，平时教学中老师总是随机性找到一些练习题目发给学生做，题量少而且没有合理安排，不能满足学生的训练要求，因此编写此作业和上机指导，学生练习时不一定全部都作，可以选择性练习。
练习一 AutoCAD界面、基本绘图命令 (4)练习二 AutoCAD基本编辑、辅助绘图命令 (7)练习三 练习图层、线型、颜色的设置和使用 (11)练习四 文字输入和尺寸标注 (16)练习五 绘制剖视图和断面图 (18)练习六 绘制零件图 (24)练习七 绘制三维造型 (27)练习八由三维实体生成视图 (28)练习九 绘制装配图 (29)练习一 AutoCAD界面、基本绘图命令一、练习目的1．全面了解AutoCAD系统的界面和菜单结构及使用方法；2．练习新建文件，给文件命名，给文件存盘；3．熟悉绘图工具栏；4．掌握AutoCAD命令的输入和坐标数据的相对、绝对输入方法。
5．建立符合国家标准的样本图纸。
（建立A3幅面的图纸，画幅面尺寸线和图框线，画标准标题栏）。
6．练习通过模板获取标题栏和图框。
二、练习内容1． 设置作图环境，确定绘图界限。
2． 图1-1------图1-3注意；运用相对坐标和相对极坐标。
三、练习要求1．所有图形画图时不要求标注尺寸，目前不要求设置线型。
1．学生要按画图步骤详细写出上机操作过程（包括所用命令和数据）。
2．注意练习图形界限（limits）、直线（line）、圆（cicle）、弧（arc）、擦除（erase）和重画（redraw）等命令的使用方法;3．练习使用绝对坐标、相对坐标、绝对极坐标、相对极坐标、直接距离输入等方法的使用。
注意各命令中各选项的使用条件。
命令调入的形式:1）从相应菜单中选取;2）从相应工具栏点相应的图标;3）从命令行中直接输入命令名。
