am调制原理
AM调制，即调幅调制，是用一个调制信号来改变携带信号的幅度的一种调制方式，它的技术原理是可以使用调制信号的正弦波来改变携带信号的幅度，从而实现调制。
AM调制的原理很简单，就是先将携带信号和调制信号俩个交叉连接，使它们成为一个综合信号，然后把这个综合信号通过调制器或者滤波器，使它们完成调制，最终得到调制后的信号。
AM调制的原理其实就是将携带信号和调制信号这两个信号结合起来，这样两个信号就可以互相影响，调制信号来控制携带信号的变化，携带信号的变化来反应调制信号的变化，从而把调制信号的特性传递到携带信号上去。
AM调制的过程可以分成三个步骤：携带信号的产生，调制信号的产生和信号的综合处理。
第一步是携带信号的产生，携带信号可以通过高频发射器进行发射，也可以通过电路直接产生。
第二步是调制信号的产生，这一步就是可以使用正弦波信号来控制携带信号的幅度，从而实现调制。
第三步是信号的综合处理，也就是将携带信号和调制信号这两个信号结合起来，然后通过滤波器或调制器来完成调制，最终得到调制后的信号。
AM调制的技术原理很简单，但是它也有一些缺点，比如占用带宽大，而且容易受到噪声干扰，因此加入调制信号会导致噪声加大。
总之，AM调制是一种技术可行且比较常见的一种调制方式，有它自身特点和优点，可以应用于广播通信，无线网络，数据传输和其他方面。
am调制原理
AM调制是一种调制方式，用于将音频信号嵌入到载波信号中
传输。
在AM调制过程中，音频信号会改变载波信号的幅度，从而产生一个带有音频信息的调制波。
AM调制的原理可以用如下步骤来解释：
1. 载波信号生成：首先需要产生一个高频的载波信号。
这个载波信号的频率通常在无线电波段中，例如调幅广播的载波频率通常为几百千赫兹至几兆赫兹。
2. 音频信号处理：接下来，音频信号会经过一系列的处理步骤，包括放大、滤波等，以确保音频信号的质量。
3. 调制过程：在AM调制中，音频信号会改变载波信号的幅度。
这是通过将音频信号的波形与载波信号相乘来完成的。
这样，当音频信号为正时，载波信号的幅度增加，当音频信号为负时，载波信号的幅度减小。
4. 调制波传输：调制后的波形现在可以通过空中或其他媒介传输。
调制波形中包含了音频信号的信息。
5. 接收端处理：接收端首先需要将调制波形中的载波信号分离出来。
这可以通过一个解调器来实现，解调器会提取出远程广播发射机产生的载波信号。
6. 音频信号恢复：一旦载波信号被解调器提取出来，它会经过
一系列的处理步骤来恢复出原始的音频信号。
这包括滤波等步骤，以确保音频信号的质量。
通过这种方式，AM调制使得音频信号能够被传输到接收端，从而实现了远距离的广播和通信。
am调幅信号过调幅的原因
am调幅信号过调幅的原因如下：
1．调制度太大：调制度是指调幅信号的幅度与未调制信号的幅度之比。
如果调制度太大，会导致调幅信号的幅度过大，从而导致过调幅。
2．滤波器设计不良：在调幅信号的传输过程中，需要使用滤波器来消除不需要的频率成分。
如果滤波器设计不良，未能正确过滤掉不需要的频率成分，可能导致过调幅。
3．放大器饱和：在调幅信号的放大过程中，如果放大器饱和，会导致输出信号的幅度过大，从而导致过调幅。
4．载波频率不稳定：调幅信号的载波频率应该保持稳定。
如果载波频率不稳定，会导致调幅信号的幅度发生变化，从而导致过调幅。
5．信号干扰：其他信号的干扰可能导致调幅信号的幅度发生变化，从而导致过调幅。
为了解决AM调幅信号过调幅的问题，可以尝试以下方法：
1．调整调制度：确保调制度在合适的范围内，以避免调幅信号的幅度过大。
2．优化滤波器设计：选择合适的滤波器，并优化滤波器的参数，以确保能够正确过滤掉不需要的频率成分。
3．防止放大器饱和：调整放大器的参数，以防止饱和现象的发生。
同时，可以使用压缩器等设备来限制信号的动态范围。
4．稳定载波频率：确保载波频率的稳定性，以避免调幅信号的
幅度发生变化。
可以采用石英晶体等稳定器件来稳定载波频率。
5．消除信号干扰：采取适当的措施，如屏蔽、滤波等，以消除其他信号的干扰。
am幅度调制
AM（幅度调制）是一种模拟调制技术，用于将音频或者其他信号调制到一个载波信号上传输。
在AM中，信号的幅度被改变以反映原始信号的变化。
传输的信号由载波频率加上原始信号产生的较低频率成分组成。
这种变化后的信号可以通过解调，将其还原为原始信号。
AM波形的频谱包含了原始信号的频谱和其镜像频谱。
AM广播是AM技术的一个重要应用。
在AM广播中，音频信号通过幅度调制传输到载波信号上，然后通过天线传播到接收器。
接收器中的解调器可以恢复出原始音频信号，使人们可以听到广播内容。
AM幅度调制具有一些优点和缺点。
其优点包括成本低、传输距离长、易于接收和解码。
缺点则包括较低的带宽效率和易受到噪声和干扰的影响。
注意：该回答大部分内容来自网络，只供参考。
am调制和dsb调制摘要：一、引言二、AM 调制的原理与方法1.AM 调制的基本原理2.AM 调制的方法三、DSB 调制的原理与方法1.DSB 调制的基本原理2.DSB 调制的方法四、AM 调制与DSB 调制的比较1.调制方式的特点2.调制性能的比较五、总结正文：一、引言在无线通信领域，调制技术是实现信号传输的关键技术之一。
AM 调制和DSB 调制是两种常见的调制方式，广泛应用于广播、通信等领域。
本文将对AM 调制和DSB 调制进行详细的介绍和比较。
二、AM 调制的原理与方法1.AM 调制的基本原理AM 调制，即振幅调制，是一种将低频信号调制到高频载波上的调制方式。
在AM 调制过程中，低频信号的振幅随信息信号变化，而载波的频率和相位保持不变。
2.AM 调制的方法AM 调制方法主要有两种：一种是双边带调制（DSB），另一种是单边带调制（SSB）。
双边带调制是将低频信号的振幅调制到载波的两侧，而单边带调制是将低频信号的振幅调制到载波的一侧。
三、DSB 调制的原理与方法1.DSB 调制的基本原理DSB 调制，即双边带调制，是一种将低频信号调制到高频载波上的调制方式。
在DSB 调制过程中，低频信号的振幅和相位随信息信号变化，而载波的频率保持不变。
2.DSB 调制的方法DSB 调制方法是将低频信号的振幅调制到载波的两侧，从而实现信号传输。
DSB 调制具有较高的抗干扰性能，但在频谱利用方面相对较差。
四、AM 调制与DSB 调制的比较1.调制方式的特点AM 调制和DSB 调制都具有较好的抗干扰性能，但在频谱利用方面，AM 调制优于DSB 调制。
AM 调制在传输过程中，信号的能量分散在载波的整个频带范围内，而DSB 调制信号的能量主要集中在载波的两侧。
2.调制性能的比较在相同的信道条件下，AM 调制的传输距离较DSB 调制更远，抗干扰性能也更强。
但在频谱资源有限的情况下，DSB 调制具有更高的频谱利用率。
五、总结AM 调制和DSB 调制是两种常见的调制方式，在无线通信领域有着广泛的应用。
am调制深度AM调制深度是指信号的幅度调制深度，也叫做调制指数。
调制深度是AM调制中一个非常重要的参数，它决定了调制信号对载波信号的影响程度，也反映了调制质量的好坏。
AM调制是指在调制信号中，通过改变载波信号的幅度来传输信息。
在AM调制中，信号的幅度决定了信号功率的大小，因此，调制信号的幅度调制深度直接决定了信息的传播效果。
在AM调制中，幅度调制深度的定义是：调制深度= (Ac - Amin) / (Ac + Amin)其中，Ac是载波信号的幅度，Amin是调制信号的最小值。
调制深度的取值范围是0到1之间，当调制深度为1时，表示调制信号的最大值等于载波信号的幅度，这种情况下信号的幅度变化最大，也就是传递的信息最多；当调制深度为0时，表示调制信号的最大值为0，载波信号没有受到调制，这种情况下没有信息传输，只有载波信号。
调制深度越大，传输的信息量越多，但是也会造成一些问题。
首先，在调制深度过大的情况下，信号的幅度会超过载波的设定范围，导致负载波被裁剪，从而失真，信号质量下降。
其次，调制深度过大会消耗更多的功率，增大了传输成本。
因此，在实际应用中，需要根据传输距离、设备要求和性能要求等因素，进行适当的调制深度选择。
调制深度的选择也与调制信号的动态范围有关。
动态范围较大的调制信号，也就是有较大的瞬时幅度变化的信号，通常需要较大的调制深度，以充分利用载波信号的幅度范围来传输信息。
而对于动态范围较小的调制信号，适当降低调制深度可以减少功率损耗，并提高信号质量。
在实际应用中，要根据调制信号的特点、传输需求和设备限制等因素，选择合适的调制深度。
一般来说，调制深度不宜过大，建议在0.6到0.8之间。
过小的调制深度可能造成信息传输不足，而过大的调制深度可能会引起失真和功率损耗增加。
综上所述，AM调制深度是指信号的幅度调制程度，是影响信息传输质量和功率消耗的重要参数。
合理选择调制深度可以充分利用载波信号的幅度范围传输信息，同时减少失真和功率损耗，提高信号质量。

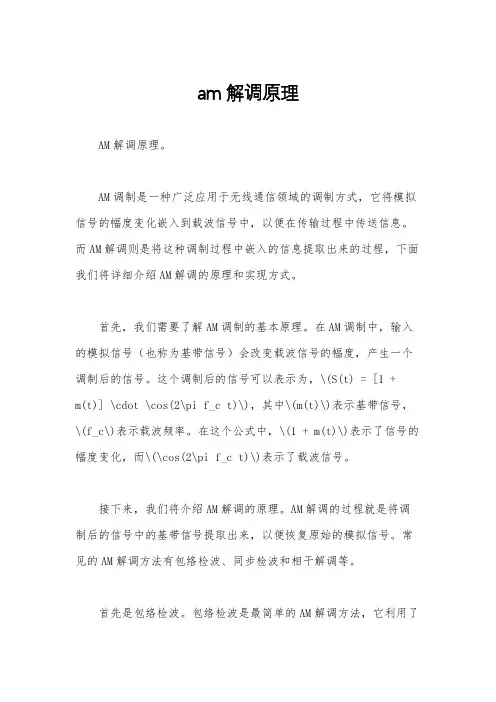

am解调原理AM解调原理。
AM调制是一种广泛应用于无线通信领域的调制方式，它将模拟信号的幅度变化嵌入到载波信号中，以便在传输过程中传送信息。
而AM解调则是将这种调制过程中嵌入的信息提取出来的过程，下面我们将详细介绍AM解调的原理和实现方式。
首先，我们需要了解AM调制的基本原理。
在AM调制中，输入的模拟信号（也称为基带信号）会改变载波信号的幅度，产生一个调制后的信号。
这个调制后的信号可以表示为，\(S(t) = [1 +m(t)] \cdot \cos(2\pi f_c t)\)，其中\(m(t)\)表示基带信号，\(f_c\)表示载波频率。
在这个公式中，\(1 + m(t)\)表示了信号的幅度变化，而\(\cos(2\pi f_c t)\)表示了载波信号。
接下来，我们将介绍AM解调的原理。
AM解调的过程就是将调制后的信号中的基带信号提取出来，以便恢复原始的模拟信号。
常见的AM解调方法有包络检波、同步检波和相干解调等。
首先是包络检波。
包络检波是最简单的AM解调方法，它利用了调制信号的包络特性。
通过使用一个简单的整流电路和低通滤波器，可以将调制信号中的基带信号提取出来。
这是因为调制信号的包络就是基带信号的幅度变化，通过包络检波可以轻松地将其提取出来。
其次是同步检波。
同步检波是一种更复杂但更有效的解调方法，它需要使用一个本地载波信号来与接收到的调制信号进行相乘。
这样可以将调制信号转换为双边频谱信号，再经过低通滤波器就可以提取出基带信号。
同步检波的优势在于可以抑制噪声和干扰，提高解调的质量。
最后是相干解调。
相干解调是一种更高级的解调方法，它需要接收端和发送端的载波信号保持严格的相位和频率同步。
这样可以实现对调制信号的精确解调，提高解调的灵敏度和准确性。
总结一下，AM解调是将调制信号中的基带信号提取出来的过程，常见的解调方法有包络检波、同步检波和相干解调。
每种解调方法都有其适用的场景和特点，我们需要根据具体的应用需求来选择合适的解调方法。
am信号调制效率AM信号调制效率是指在调制过程中，原始信号的信息能够有效地传输到载波信号中的比例。
调制效率的高低直接影响到信号传输的质量和带宽利用率。
本文将从AM调制的基本原理、调制效率的影响因素和提高调制效率的方法等方面进行阐述。
一、AM调制的基本原理AM调制是一种将原始信号与载波信号相乘的调制方式。
在AM调制中，载波信号的幅度会随着原始信号的变化而改变，从而传递原始信号的信息。
具体而言，AM调制的过程可以分为三个步骤：产生载波信号、产生原始信号和将原始信号与载波信号相乘。
二、调制效率的影响因素1. 载波信号的频率：调制效率与载波信号的频率有关，一般来说，调制效率随着载波信号频率的增加而增加。
2. 原始信号的带宽：调制效率与原始信号的带宽有关，原始信号的带宽越大，调制效率越高。
3. 调制指数：调制指数是指载波信号的幅度变化范围与原始信号幅度变化范围的比值。
调制指数越大，调制效率越高。
4. 抗噪声性能：调制效率与抗噪声性能有关，抗噪声性能越好，调制效率越高。
三、提高调制效率的方法1. 增加载波信号的频率：增加载波信号的频率可以提高调制效率，但同时也会增加信号传输的带宽需求。
2. 压缩原始信号的动态范围：通过压缩原始信号的动态范围，可以增大调制指数，从而提高调制效率。
3. 使用调制技术：除了AM调制，还有其他调制技术如FM调制和PM调制等，不同的调制技术对应的调制效率也不同，可以根据具体需求选择合适的调制技术。
四、调制效率与带宽利用率的关系调制效率的高低直接影响到信号的带宽利用率。
调制效率越高，传输相同信息所需的带宽就越小，带宽利用率就越高。
因此，在设计通信系统时，需要权衡调制效率和带宽利用率之间的关系，以满足实际需求。
总结：AM信号调制效率是指在调制过程中，原始信号的信息能够有效地传输到载波信号中的比例。
调制效率的高低与载波信号的频率、原始信号的带宽、调制指数和抗噪声性能等因素有关。
为了提高调制效率，可以通过增加载波信号的频率、压缩原始信号的动态范围和选择合适的调制技术等方法。
am解调原理AM解调原理。
AM（Amplitude Modulation）是一种调制方式，它是通过改变载波的幅度来携带信号信息的一种调制方式。
在无线电通信中，AM广泛应用于广播、通信和雷达等领域。
了解AM解调原理对于理解无线电通信系统的工作原理至关重要。
首先，让我们来了解一下AM调制的基本原理。
在AM调制中，载波的振幅会随着输入信号的变化而变化。
当输入信号为正弦波时，其振幅随时间变化的规律会被载波所复制，从而携带了输入信号的信息。
解调过程即是将这种携带了信息的载波还原成原始的信号。
下面我们将详细介绍AM解调的原理及其实现方式。
AM解调的原理可以分为同步检波和非同步检波两种方式。
首先我们来介绍同步检波的原理。
同步检波是通过将收到的调制信号与本地产生的同频率正弦信号相乘，然后通过低通滤波器滤除高频分量，最终得到原始信号。
这种方法的关键在于如何确保本地产生的正弦信号与接收到的调制信号保持同步。
通常可以通过相位锁定环等方式来实现同步。
另一种解调方式是非同步检波。
非同步检波的原理是直接通过整流和滤波的方式将接收到的调制信号还原成原始信号。
虽然这种方法相对简单，但是由于无法保持同步，可能会导致解调后的信号质量较同步检波方式稍差。
除了同步检波和非同步检波外，还有一种常用的AM解调方式是相干解调。
相干解调是通过将接收到的调制信号与本地产生的相位和频率与之相同的载波相乘，然后经过低通滤波器滤除高频分量，最终得到原始信号。
相干解调能够保持信号的相位信息，因此在一些对相位要求较高的应用中比较常见。
总的来说，AM解调的原理是将接收到的调制信号还原成原始信号的过程。
通过同步检波、非同步检波或者相干解调等方式，我们可以实现AM信号的解调。
在实际应用中，我们需要根据具体的需求选择合适的解调方式，并结合滤波、放大等电路来实现信号的还原和处理。
通过本文的介绍，相信读者对AM解调的原理有了更深入的理解。
在实际应用中，了解不同的解调方式及其特点，能够帮助我们更好地设计和实现无线电通信系统，提高系统的性能和稳定性。
科信学院
通信系统仿真二级项目设计说明书
（2012/2013学年第二学期）
课程名称：通信系统仿真二级项目
题目：基于Simulink的模拟通信系统仿真
——采用AM调制技术
专业班级：通信工程11-21班
学生姓名：冯杰、王旋、樊琳琳、李佳会
学号：110312102 、110312101、
110312103 、110312105
指导教师：侯华、任丹萍、张龙
设计周数：1周
设计成绩：
2013年7月12日
目录
1、项目的目的 (3)
2、项目的内容及要求 (3)
3、项目设计内容 (3)
3.1幅度调制及解调原理 (3)
3.1.1 AM信号的表达式、频谱及带宽 (3)
3.1.2 AM信号的解调——相干解调 (4)
3.1.3 高斯噪声原理 (5)
3.2建立数学模型 (6)
3.3 基于Simulink的仿真模块 (7)
3.4 仿真结果 (7)
3.5 结果分析 (8)
4、参考文献 (9)
1、项目的目的
通信系统仿真项目是通信工程专业CDIO教学体系中重要的设计内容。
它以数字电路、模拟电子线路（低频部分和高频部分）、信息论与编码等课程为基础，将学生所学理论有机地结合起来，树立通信系统的概念，建立通信系统的模型，并通过仿真软件实现通信系统的模拟仿真。
加强学生利用仿真软件进行系统的设计、参数调整等基本技能的训练，培养学生科学运算、绘图及分析能力、提高理论联系实践的水平。
通过本项目的设计让学生掌握利用仿真软件进行通信系统的构建及调试的方法。
2、项目的内容及要求
（1）技术要求及原始数据
1.对模拟通信系统主要原理和技术进行研究，包括双边带幅度调制（AM）及解调技术和高斯噪声信道原理等。
2.建立模拟通信系统数学模型。
3.建立完整的基于AM的模拟通信系统仿真模型。
4.对系统进行仿真、分析。
（2）主要任务：
1.建立模拟通信系统数学模型。
2.利用Simulink的模块建立模拟通信系统的仿真模型。
3.对通信系统进行时间流上的仿真，得到仿真结果。
4.将仿真结果与理论结果进行比较、分析。
3、项目设计内容
3.1幅度调制及解调原理
3.1.1 AM信号的表达式、频谱及带宽
在图3-1中，若假设滤波器为全通网络（＝1），调制信号叠加直流后再与载波相乘，则输出的信号就是常规双边带调幅AM调制器模型如图所示。
图3-1 AM调制器模型
AM信号的时域和频域表达式分别为
式中，为外加的直流分量；可以是确知信号也可以是随机信号，但通常认为其平均值为0，即[1]。
AM信号的典型波形和频谱分别如图3-2（a）、（b）所示，图中假定调制信号的上限频率为。
显然，调制信号的带宽为。
图3-2 AM信号的波形和频谱
由图3-2（a）可见，AM信号波形的包络与输入基带信号成正比，故用包络检波的方法
很容易恢复原始调制信号。
但为了保证包络检波时不发生失真，必须满足，否则将出现过调幅现象而带来失真。
AM信号的频谱是由载频分量和上、下两个边带组成（通常称频谱中画斜线的部分为上边带，不画斜线的部分为下边带）。
上边带的频谱与原调制信号的频谱结构相同，下边带是上边带的镜像。
显然，无论是上边带还是下边带，都含有原调制信号的完整信息。
故AM信号是带
有载波的双边带信号，带宽为基带信号带宽的两倍，即
式中，为调制信号的带宽，为调制信号的最高频率。
3.1.2 AM信号的解调——相干解调
由AM信号的频谱可知，如果将已调信号的频谱搬回到原点位置，即可得到原始的调制信号频谱，从而恢复出原始信号。
解调中的频谱搬移同样可用调制时的相乘运算来实现[2]。
相干
解调的原理框图如图3-3所示。
图3-3 相干解调原理框图
将已调信号乘上一个与调制器同频同相的载波，得
由上式可知，只要用一个低通滤波器，就可以将第1项与第2项分离，无失真的恢复出原始的调制信号
3.1.3 高斯噪声原理
信道噪声能够干扰通信效果，降低通信的可靠性。
从不同的方面，噪声有着不同的分类：
噪声按其产生的原因可以分为外部噪声和内部噪声。
外部噪声即指系统外部干扰以电磁波
或经电源串进系统内部而引起的噪声。
如电气设备，天体放电现象等引起的噪声。
内部噪声一
般包括由光和电的基本性质所引起的噪声，电器的机械运动产生的噪声，器材材料本身引起的
噪声，系统内部设备电路所引起的噪声。
噪声从统计理论观点可以分为平稳和非平稳噪声两种。
在实际应用中，不去追究严格的数
学定义，这两种噪声可以理解为：其统计特性不随时间变化的噪声称其为平稳噪声。
其统计特
性随时间变化而变化的称其为非平稳噪声。
另外，按噪声和信号之间关系可分为加性噪声和乘性噪声：假定信号为s(t) ,噪声为n(t)，
如果混合迭加波形是s(t)+n(t) 形式，则称此类噪声为加性噪声；如果迭加波形为s(t)[1+n(t)]
形式，则称其为乘性噪声。
加性噪声虽然独立于有用信号，但它却始终存在，干扰有用信号，
因而不可避免地对通信造成危害。
乘性噪声随着信号的存在而存在，当信号消失后，乘性噪声
也随之消失。
加性噪声的来源是很多的，它们表现的形式也多种多样。
根据它们的来源不同，一般可以
粗略地分为四类，即无线电噪声，工业噪声，天电噪声，内部噪声。
从噪声性质来区分可有单
频噪声，脉冲干扰，起伏噪声。
在通信系统的理论分析中常常用到的噪声有：白噪声，高斯噪声，高斯型白噪声，窄带高
斯噪声，正弦信号加窄带高斯噪声。
高斯噪声
所谓高斯噪声是指它的概率密度函数服从高斯分布（即正态分布）的一类噪声。
高斯型白噪声也称高斯白噪声，是指噪声的概率密度函数满足正态分布统计特性，同时它的功率谱密度函数是常数的一类噪声。
这里值得注意的是，高斯型白噪声同时涉及到噪声的两个不同方面，即概率密度函数的正态分布性和功率谱密度函数均匀性，二者缺一不可。
窄带高斯噪声
当高斯噪声通过以为中心角频率的窄带系统时，就可形成窄带高斯噪声。
所谓窄带系统是指系统的频带宽度远远小于其中心频率的系统。
窄带高斯噪声的特点是频谱局限在附近很窄的频率范围内，其包络和相位都在作缓慢随机变化。
如用示波器观察其波形，它是一个频率近似为，包络和相位随机变化的正弦波。
3.2建立数学模型
图3-4 AM调制信号数学模型图
3.3 基于Simulink的仿真模块
调制信号：频率10HZ,振幅1, 载波：频率100HZ,振幅1
图3-5 仿真模块
3.4 仿真结果
图3-6 仿真结果
图3-6波形分别为：
1.原始信号波形
2.已解调的信号波形
3.频率为100Hz的载波信号波形
4.调制信号波形
5.噪声信号波形
6.加入噪声后的调制信号波形
7.第二个载波信号波形（f=100Hz）
图3-7 载波信号f=100Hz放大波形图
3.5 结果分析
（1）原始信号和调制后的信号
图3-8 原始和调制信号波形
由仿真的结果比对可看出，解调后的信号与原信号大致相同，但有一定的延时，在波形和幅度上均有偏差，幅度上的偏差是由于噪声和调制系统的性能共同引起的，可以通过增强振幅恢复至原始状态。
（2）调制信号和加入噪声后调制信号
图3-9 调制信号波形和加入噪声之后的调制信号波形
第一幅图的波形分别为：调制信号波形，噪声信号波形和加入噪声的调制信号波形
图3-8是调制信号未加噪声和加入噪声的分析比对。
从图中可以看出，加入噪声后，信号的幅值没有明显变化，但是相位变化明显，有好几处相位发生突变，造成信号略有失真。
由此图分析可知，调制后波形的偏差主要是由噪声引起，在整个系统中，我们添加了均值为0，方差为1的高斯白噪声，以模拟现实环境。
仿真结果证明，当加入噪声时，波形偏差如图所示，当去掉造声时，幅度失真仍然存在，但波形失真基本消失，证明噪声影响波形的相位和变化趋势，而不影响它的幅值。
4、参考文献
[1] 樊昌兴 ,曹丽娜.通信原理，国防工业出版社 ,2007
[2] 王立宁 ,乐光新 ,詹菲. Matlab与通信仿真，人民邮电出版社 , 2000
[3] 邵玉斌. Matlab /Simulink通信系统建模与仿真实例分析，清华大学出版社, 2008.
[4]李建新，现代通信系统分析与仿真，西安电子科技大学出版社，2004
[5]谢佳奎，电子线路（非线性），高等教育出版社，2004
[6]阎石，数字电子技术基础，高等教育出版社，2003。
