2020-2021年欧姆定律专题复习经典

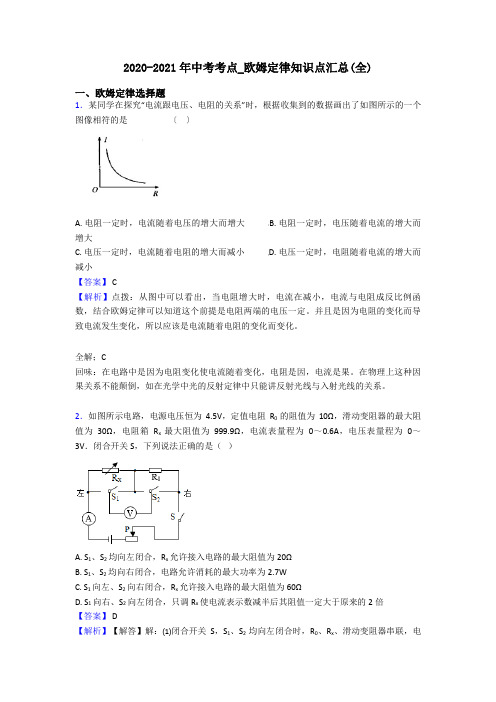

2020-2021年中考考点_欧姆定律知识点汇总(全)一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。

并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。

在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W【答案】C【解析】【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。

不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。

(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。

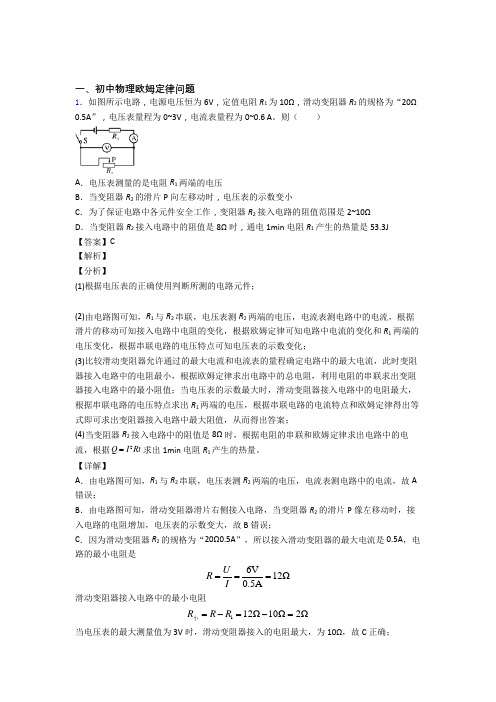

一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。

则（ ）A ．电压表测量的是电阻R 1两端的电压B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2~10ΩD ．当变阻器R 2接入电路中的阻值是8Ω时，通电1min 电阻R 1产生的热量是53.3J 【答案】C 【解析】 【分析】(1)根据电压表的正确使用判断所测的电路元件；(2)由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知电压表的示数变化；(3)比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中最大阻值，从而得出答案；(4)当变阻器R 2接入电路中的阻值是8Ω时，根据电阻的串联和欧姆定律求出电路中的电流，根据2Q I Rt =求出1min 电阻R 1产生的热量。

【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，故A 错误；B ．由电路图可知，滑动变阻器滑片右侧接入电路，当变阻器R 2的滑片P 像左移动时，接入电路的电阻增加，电压表的示数变大，故B 错误；C ．因为滑动变阻器R 2的规格为“20Ω0.5A ”，所以接入滑动变阻器的最大电流是0.5A ，电路的最小电阻是6V 12Ω0.5AU R I === 滑动变阻器接入电路中的最小电阻112Ω10Ω2ΩR R R -=-==小当电压表的最大测量值为3V 时，滑动变阻器接入的电阻最大，为10Ω，故C 正确；D ．当变阻器R 2接人电路中的阻值是8Ω时，电路的总电阻1210Ω8Ω18ΩR R R '=+=+=此时电路中的电流6V 1A 18Ω3U I R '===' 通电1min 电阻R 1产生的热量2211(A)10Ω160s 66.7J 3Q I R t '==⨯⨯⨯≈故D 错误。

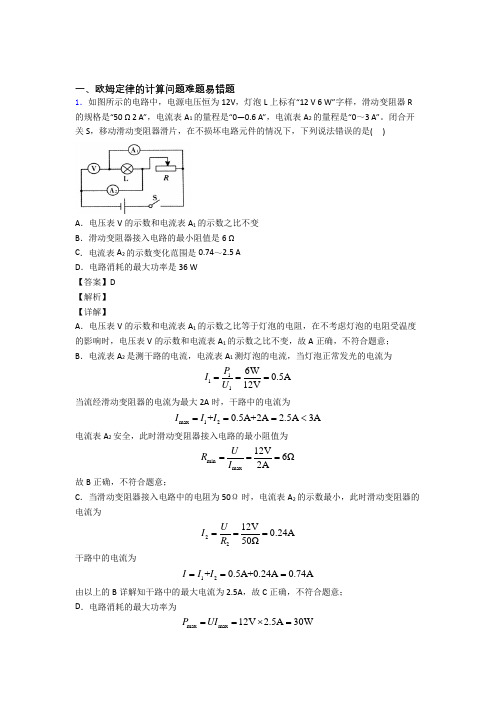

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压恒为12V ，灯泡L 上标有“12 V 6 W”字样，滑动变阻器R 的规格是“50 Ω 2 A”，电流表A 1的量程是“0—0.6 A”，电流表A 2的量程是“0～3 A”。

闭合开关S ，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法错误的是( )A ．电压表V 的示数和电流表A 1的示数之比不变B ．滑动变阻器接入电路的最小阻值是6 ΩC ．电流表A 2的示数变化范围是0.74～2.5 AD ．电路消耗的最大功率是36 W 【答案】D 【解析】 【详解】A ．电压表V 的示数和电流表A 1的示数之比等于灯泡的电阻，在不考虑灯泡的电阻受温度的影响时，电压表V 的示数和电流表A 1的示数之比不变，故A 正确，不符合题意；B ．电流表A 2是测干路的电流，电流表A 1测灯泡的电流，当灯泡正常发光的电流为1116W 0.5A 12VP I U === 当流经滑动变阻器的电流为最大2A 时，干路中的电流为max 12+0.5A+2A 2.5A 3A I I I ===<电流表A 2安全，此时滑动变阻器接入电路的最小阻值为min max 12V6Ω2AU R I === 故B 正确，不符合题意；C ．当滑动变阻器接入电路中的电阻为50Ω时，电流表A 2的示数最小，此时滑动变阻器的电流为2212V 0.24A 50ΩU I R === 干路中的电流为12+0.5A+0.24A 0.74A I I I ===由以上的B 详解知干路中的最大电流为2.5A ，故C 正确，不符合题意； D ．电路消耗的最大功率为max max 12V 2.5A 30W P UI ==⨯=故D错误，符合题意。

2．如图甲所示的电路中，电源电压为12V保持不变，R2是定值电阻。

闭合开关S，将滑动变阻器R1的滑片从最左端向右滑动直到小灯泡L正常发光。

图乙是这一过程中两电压表与电流表示数变化关系的图像。

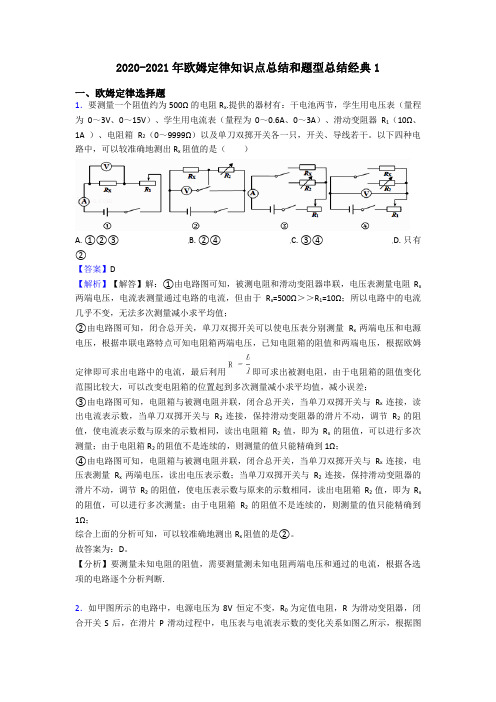

2020-2021年欧姆定律知识点总结和题型总结经典1一、欧姆定律选择题1．要测量一个阻值约为500Ω的电阻R x.提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω、1A ）、电阻箱R2（0～9999Ω）以及单刀双掷开关各一只，开关、导线若干。

以下四种电路中，可以较准确地测出R x阻值的是（）A. ①②③B. ②④C. ③④D. 只有②【答案】D【解析】【解答】解：①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻R x 两端电压，电流表测量通过电路的电流，但由于R x=500Ω＞＞R1=10Ω；所以电路中的电流几乎不变，无法多次测量减小求平均值；②由电路图可知，闭合总开关，单刀双掷开关可以使电压表分别测量R x两端电压和电源电压，根据串联电路特点可知电阻箱两端电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置起到多次测量减小求平均值，减小误差；③由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，读出电流表示数，当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电流表示数与原来的示数相同，读出电阻箱R2值，即为R x的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；④由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，电压表测量R x两端电压，读出电压表示数；当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电压表示数与原来的示数相同，读出电阻箱R2值，即为R x 的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；综合上面的分析可知，可以较准确地测出R x阻值的是②。

2020-2021年欧姆定律知识点梳理及经典练习(超详细)经典一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。

故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。

一、欧姆定律的计算问题难题易错题1．如图所示为一种电子显示的握力计和它的工作原理示意图。

电源电压不变。

握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。

电路中电流变化的范围为0.1~0.6A。

则下列说法正确的是（）A．施加的力最大时电路中电流为0.6AB．R1连入电路阻值变化范围是0~30ΩC．电路消耗的总功率变化范围是0.3W~1.5WD．R1消耗的最大功率为0.45W【答案】D【解析】【分析】【详解】A．两个电阻串联在电路中，不施加力时弹簧一端的滑片P在电阻R1的最上端，此时电路电阻最小，电流最大为0.6A，可得电源电压为3V，移动到最下端时电路电阻最大，电流最小为0.1A，故A错误；B．由电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，电源电压U=U2=I最大R2=0.6A×5Ω=3V滑动变阻器阻值全部接入电路时，电路中电流最小为0.1A，总电阻R总=3V=0.1AUI最小=30Ω滑动变阻器最大阻值R1=R总-R2=30Ω-5Ω=25Ω故B错误；C．电路消耗的总功率最大为P大=UI大=3V×0.6A=1.8W电路消耗的总功率最小为P小=UI小=3V×0.1A=0.3W可得电路消耗的总功率变化范围是0.3W~1.8W，故C错误；D ．由电功率公式2222111221112111(3V)()()(5)10(5)105U U U P R R R R R R R R R ====-Ω+Ω-Ω+Ω++Ω可知当R 1为5Ω时，消耗的功率最大为0.45W ，故D 正确。

故选D 。

2．如图甲所示，两个电压表的量程都是0~15V ，电流表的量程是0~0.6A ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A ；闭合开关，为了保证所有元件都安全。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω ③电压表示数变化范围是0-3V ④电流表示数变化范围是0.3-0.5A A ．只有①、③正确 B ．只有②、③正确 C ．只有①、④正确 D ．只有②、④正确 【答案】D 【解析】 【分析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。

灯泡正常发光时的电压为2.5V ，功率为1.25W ，由P ＝UI 可得：小灯泡正常发光时的电流为：L L 1.25W 0.5A 2.5VP I U === 故①错误；当电路中的电流为0.5A 时，滑动变阻器电阻最小分得电压最小，串联电路总电压等于各分电压之和，此时电压表的示数L 4.5V 2.5V 2V U U U 滑＝﹣＝﹣＝故电压表的示数变化范围为2 V3V ，故③错误2V ＜3V没有超出电压表的量程，灯泡两端的电压可以达到2.5V ，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为min max 2V4Ω0.5AU R I ===滑滑 当电压表的示数为3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压L max 4.5V 3V 1.5V U U U '=-=-=滑灯泡的电阻L L L 2.5V5Ω0.5A U R I === 电路中的最小电流L min L 1.5V0.3A 5ΩU I R === 电路中电流变化的范围是0.3A ～0.5A ，故④正确； 滑动变阻器接入电路中的最大阻值max max 3V10Ω0.3Amin U R I ===滑滑 滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。

一、初中物理欧姆定律问题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。

滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。

因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。

2．如图甲所示的电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD【解析】【详解】 A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =U R可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I′1+I2=1U R +I2=10V12Ω+1.25A=0.83A+1.25A=2.08A故B错误；3．把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω~60Ω【答案】ACD【解析】【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V）。
