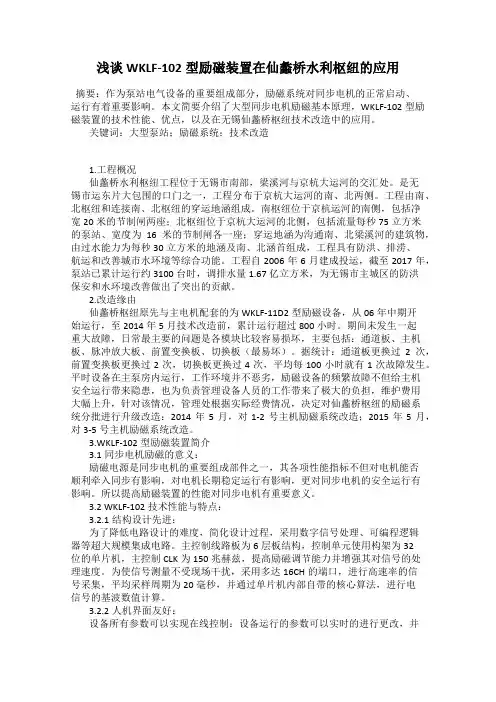

浅谈WKLF-102型励磁装置在仙蠡桥水利枢纽的应用摘要：作为泵站电气设备的重要组成部分，励磁系统对同步电机的正常启动、运行有着重要影响。

本文简要介绍了大型同步电机励磁基本原理，WKLF-102型励磁装置的技术性能、优点，以及在无锡仙蠡桥枢纽技术改造中的应用。

关键词：大型泵站；励磁系统；技术改造1.工程概况仙蠡桥水利枢纽工程位于无锡市南部，梁溪河与京杭大运河的交汇处。

是无锡市运东片大包围的口门之一，工程分布于京杭大运河的南、北两侧。

工程由南、北枢纽和连接南、北枢纽的穿运地涵组成。

南枢纽位于京杭运河的南侧，包括净宽20米的节制闸两座；北枢纽位于京杭大运河的北侧，包括流量每秒75立方米的泵站、宽度为16米的节制闸各一座；穿运地涵为沟通南、北梁溪河的建筑物，由过水能力为每秒30立方米的地涵及南、北涵首组成，工程具有防洪、排涝、航运和改善城市水环境等综合功能。

工程自2006年6月建成投运，截至2017年，泵站已累计运行约3100台时，调排水量1.67亿立方米，为无锡市主城区的防洪保安和水环境改善做出了突出的贡献。

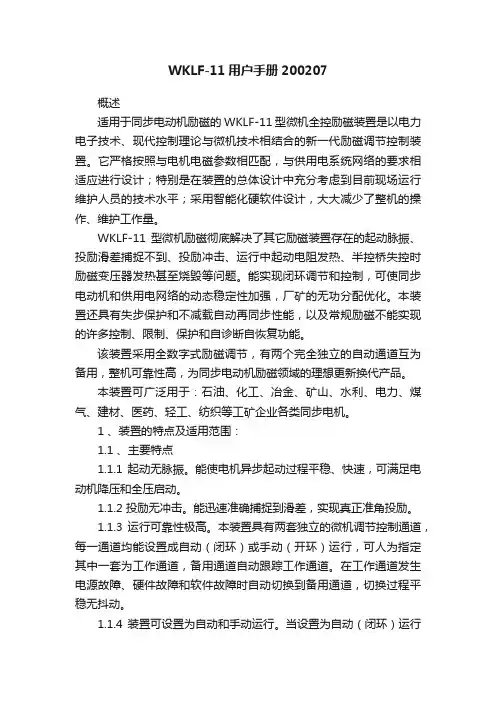

2.改造缘由仙蠡桥枢纽原先与主电机配套的为WKLF-11D2型励磁设备，从06年中期开始运行，至2014年5月技术改造前，累计运行超过800小时。

期间未发生一起重大故障，日常最主要的问题是各模块比较容易损坏，主要包括：通道板、主机板、脉冲放大板、前置变换板、切换板（最易坏）。

据统计：通道板更换过2次，前置变换板更换过2次，切换板更换过4次，平均每100小时就有1次故障发生。

平时设备在主泵房内运行，工作环境并不恶劣，励磁设备的频繁故障不但给主机安全运行带来隐患，也为负责管理设备人员的工作带来了极大的负担，维护费用大幅上升，针对该情况，管理处根据实际经费情况，决定对仙蠡桥枢纽的励磁系统分批进行升级改造：2014年5月，对1-2号主机励磁系统改造；2015年5月，对3-5号主机励磁系统改造。

3.WKLF-102型励磁装置简介3.1同步电机励磁的意义：励磁电源是同步电机的重要组成部件之一，其各项性能指标不但对电机能否顺利牵入同步有影响，对电机长期稳定运行有影响，更对同步电机的安全运行有影响。

WKLF-101/102型微机控制同步电动机励磁装置 安装说明书文档编号：JS102008H北京前锋科技有限公司本文描述的对外接线按励磁装置在现场可能用到的最大功能列出，用户可根据项目的实际应用需要选择使用；标注有“用户选配”的外接线涉及选配功能，现场使用时应注意这些选配功能是否提供。

1、安装前检查(1)检查经长途运输后的包装箱有无严重的外部损伤；(2)开箱后核对装箱物体的品种和数量是否与装箱清单相符合；(3)检查设备的外观应无严重伤痕，内部应无电气和机械损伤；(4)检查焊点及接线有无脱焊或松动。

2、装置的安装励磁装置安装于电缆沟槽钢支架上，前后空间应保证前后门开度并留有足够的操作空间；柜体与地面垂直，倾斜度不大于5º。

柜体与支架间可用螺钉紧固。

注：励磁屏宽度为1000mm时使用括号内尺寸图1：励磁屏安装示意图标准配置的励磁屏尺寸为800(宽)×800(深) ×2200(高)mm，励磁变压器容量小于35KVA时，变压器安装于励磁屏内，无须单独安装；其余情况下除非特别约定，励磁变压器作为一个独立部件与励磁屏分别安装，励磁变压器配有防护外罩或用户特殊采购的变压器柜；不同励磁容量的变压器外形及安装尺寸有较大差异，请参见产品随机资料或在定货后索取相关资料。

3、装置的配线（非标产品以图册为准）励磁装置的对外接线分为主回路配线、上位机串行通讯配线及对外二次信号和控制联络配线三大类；主回路配线涉及接线端条-X1(电源进线输入接线柱)、-X2(空气开关下侧出线端子，连接至励磁变压器一次侧)、-X3(连接至励磁变压器二次侧)及-X4(励磁输出接线端子，连接至同步电机励磁绕组)，上位机串行通讯配线及对外二次信号和控制联络配线涉及接线端子排-X5。

其中-X3、-X4、-X5位于柜体后侧，打开柜体后门即可操作；-X1、-X2位于柜体前侧，打开柜体前玻璃门可见面板层最下一块面板为空气开关面板，-X1、-X2被该封板遮挡，接线时可将该面板封门左旋开启大于90度，接线完成且核对无误后恢复。

1、概述励磁调节装置是发电机的重要组成部分，无论是在暂态过程或稳态运行，同步发电机的运行状态在很大程度上与励磁有关，也就是说，一个优良的励磁控制系统不仅可以保证发电机运行的可靠性和稳定性，而且可以有效地提高发电机及与其相联的电力系统的技术经济指标。

PWL型微机励磁调节装置，是适用于同步发电机组的新一代的微机励磁调节装置。

我国第一代微机励磁产品采用Z80、8031、8086、8098、80c196等单片机、单板机构成，随着计算机科学的飞速发展，新一代的微机励磁产品CPU多采用DSP高速数字信号处理芯片构成，其主频可达40MHz，运算速度快，硬件设计也更为简单，具有明显的优越性。

PWL型微机励磁调节装置，是南京合凯电气自动化有限责任公司自行研制的高科技产品，它以DSP芯片为核心，具有更简单的硬件结构和极其丰富的软件功能，采用先进的控制理论及全数字化的微机控制技术，该产品具有极高的性能价格比，其主要技术指标均达到或优于部颁“大、中型水轮发电机静止整流励磁系统及装置技术条件”、“大型汽轮发电机自并励静止励磁系统技术条件”和“大、中型同步发电机励磁系统基本技术条件”。

2、型号及适用范围调节。

众所周知，发电机励磁控制系统是一个闭环的调节系统，如何保证此系统的稳定及具有优良的动态调节品质是衡量励磁调节装置性能好坏的首要指标，也就是说，对于励磁调节装置，它的灵魂及核心所在是采用何种控制理论及其数学模型，在实际运行中，有的励磁调节装置在一般小干扰情况下运行尚可，但碰到突发事件，就可能出现不能强励，或强励后回不来，以及电网结构比较薄弱时运行不太稳定或静差率太大等，分析下来其实都是数学模型不够完善所至。

目前我国中小机组的励磁系统普遍存在的问题是开环放大倍数太小，造成调节能力很差,在小干扰的情况下发电机电压及无功负荷就会晃动,在大干扰情况下,例如一旦甩负荷就会导致发电机过压，直接威胁到发电机本体的安全。

本装置具有合理的数学模型，以确保发电机在各种运行工况下稳定运行，本装置的电力系统稳定器PSS能明显提高发电机的静稳定极性及大干扰情况下的动态稳定。

同步机及励磁装置操作法编写：______________校核：______________审核：______________批准：______________电气车间第一章编制说明为了规范气化M1101C磨煤机电气部分的操作步骤，保证其安全顺利的实现开停车，特编制本操作规范。

一、该操作规范适用于我公司气化车间煤浆制备工段M1101C磨煤机（1600KW）。

二、磨煤机是该工段及整个工艺流程的重要设备，因生产及工艺要求需要，采用同步电动机组提供动力。

三、同步电动机是转子转速与定子旋转磁场的转速相同的交流电动机，其具有：转速恒定、输出力矩大、过载能力强、功率因数可调、可实现无功补偿、凸极机转速低、可与负载直接相连，去除了减速装置等优点。

但也有启动困难、控制回路复杂、操作麻烦等缺点。

四、转子直流励磁装置存在着结构较复杂，故障率偏高（占机组故障比例），一但出现问题，波及生产，影响系统长周期稳定运行等一系列问题。

五、M1101C磨煤机励磁装置采用北京前锋科技有限公司的WKLF-102型微机全控励磁装置。

六、同步电动机组采用凸极式同步电动机TDMK1600-30。

七、同步电动机组微机保护装置采用国电南瑞RCS－9641B微机保护装置。

第二章励磁装置的介绍1、装置的操作界面1.1仪表、显示、操作面板1.1.1 仪表：定子电流表：定子电流指示。

励磁电压表：装置输出直流励磁电压指示。

励磁电流表：装置输出直流励磁电流指示。

1.1.2 指示灯：电机运行灯: 电机高压断路器合闸时，指示灯亮。

励磁故障灯：装置报警及跳车，指示灯亮。

励磁工作灯：SB1“工作/调试”按钮切至工作位时，指示灯亮。

直流电源灯：装置直流220V电源灯，有电时灯亮。

交流电源灯：装置交流220V电源灯，有电时灯亮（检测的是空气开关QF1上口电压）。

1.1.3 按钮：调试/工作：对装置进行调试操作时切至“调试”位，“励磁工作”指示灯不亮；励磁装置调试完毕允许开车时切至“工作”位，“励磁工作”指示灯亮。

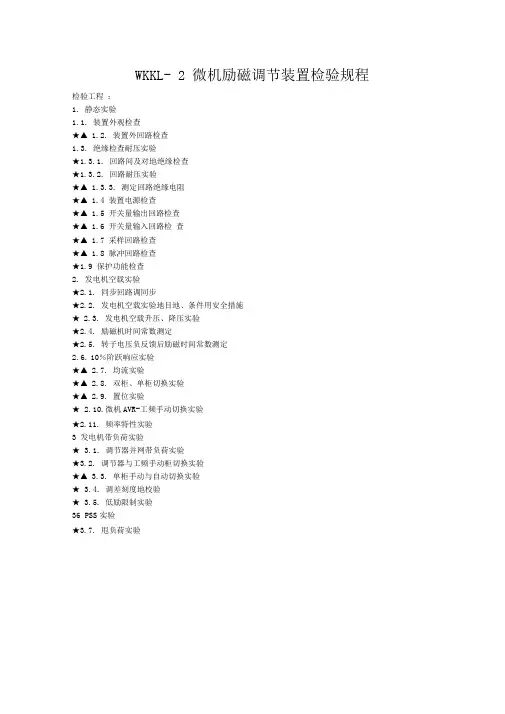

WKKL- 2 微机励磁调节装置检验规程检验工程：1. 静态实验1.1. 装置外观检查★▲ 1.2. 装置外回路检查1.3. 绝缘检查耐压实验★1.3.1. 回路间及对地绝缘检查★1.3.2. 回路耐压实验★▲ 1.3.3. 测定回路绝缘电阻★▲ 1.4 装置电源检查★▲ 1.5 开关量输出回路检查★▲ 1.6 开关量输入回路检查★▲ 1.7 采样回路检查★▲ 1.8 脉冲回路检查★1.9 保护功能检查2. 发电机空载实验★2.1. 同步回路调同步★2.2. 发电机空载实验地目地、条件用安全措施★ 2.3. 发电机空载升压、降压实验★2.4. 励磁机时间常数测定★2.5. 转子电压负反馈后励磁时间常数测定2.6.10％阶跃响应实验★▲ 2.7. 均流实验★▲ 2.8. 双柜、单柜切换实验★▲ 2.9. 置位实验★ 2.10.微机AVR-工频手动切换实验★2.11. 频率特性实验3 发电机带负荷实验★ 3.1. 调节器并网带负荷实验★3.2. 调节器与工频手动柜切换实验★▲ 3.3. 单柜手动与自动切换实验★ 3.4. 调差刻度地校验★ 3.5. 低励限制实验36 PSS实验★3.7. 甩负荷实验限制及保护强励电压限制1.静态实验1.1装置外观检查1.1.1对继电器及端子排镙丝进行紧固•1.1.2将可控硅拆下，逐一检查有无松动地地方，一一将其紧固，再将可控硅装上，连好接线.b5E2RGbCAP1.1.3对调节装置主回路检查，包括1QF、2QF开关、接线柱、分流器、电流传感器、汇流条等进行紧固.1.1.4检查1QS 2QS连接线有无松动，并紧固之.1.2 外回路电缆检查1.2.1检查弱电端子排接线有无从强电端子排转接后,经强电电缆同外界相连,或直接进入强电电缆.1.2.2检查强电端子接线有无从弱电端子排转接后经弱电电缆同外界相连接，或直接进入弱电电缆1.2.3检查开关量输入回路到902端子排电缆是否为屏蔽电缆，屏蔽点是否在调节柜一点接地1.2.4检查强电电缆是否有普通电缆.若已用屏蔽电缆且屏蔽层接地点在调节柜上，应将屏蔽接地点解开1.2.5检查发电机出口断路器常闭接点从开关室到控制室所用电缆应为屏蔽电缆，且不能同强电混在一根电缆中.1.2.6检查发电机灭磁开关常闭接点，从灭磁室到控制室所用电缆应为屏蔽电缆，且不能同强电混在一根电缆中.1.2.7检查发电机量测PT电缆为单独一根电缆1.2.8发电机转子电流或调节器输出总电流不能同其他弱电从一根电缆中走线1.3 绝缘检查及耐压实验1.3.1准备工作131.1在端子排处将所有地外引线全部断开，逆变电源地开关处于“投入”位置131.2拨出所有印刷板插件.1.3.2.测试装置屏内两回路之间及各回路对地绝缘本工程实验前，应先检查保护装置内所有互感器地屏蔽层地接地线是否全部可靠接地测绝缘电阻时，施加摇表电压时间不少于5秒，其阻值应大于10M Q . p1EanqFDPw 在端子排处分别短接电压回路端子；电流端子；直流电源端子；开关量输入端子；信DXDiTa9E3d屏地耐压实验在上述绝缘电阻值合格后进行耐压实验，在4.3.2.条所列地端子全部短接在一起，对地工频耐压1000V,1分钟，如有困难时，允许用2500V摇表测量绝缘电阻地方法代替.RTCrpUDGiT1.3.4.测定整个回路地绝缘电阻在屏地端子排外侧，将所有地电流、电压及直流回路地端子连接在一起，将电流、电压回路地接地点拆开，用1000V摇表测量整个回路地对地绝缘电阻，要求其绝缘电阻值大于 1 M Q .＜定期检验只做本项实验) 5PCzVD7HxA1.4 电源部分检查插入柜+ 5V电源、24V电源插件.给上A柜2QS,此时A柜+ 5V、24V电源插件面板上发光二极管应全亮.在端子排测量+ 5V、土12V、24V I、24V H电源电压并记录.插入B柜电源插件后参照上述方法对B柜电源进行检查并记录.1.5 开关量输出回路检查A柜插入主机板＜CCSDK、开关量输入板＜CIO)及继电器板＜RL).注意：插拨印制板时一定要在断电地情况下进行.jLBHrnAILg用扁平线电缆将各板连接好.顺序如下：CIO—上50 ——机箱背—50CIO —下50 ——RL —50RP—上20 ——信号灯—上20RL—下20 ―― 信号灯—下20用串行口线分别插入PC机地串口和主机板CCSDK地串行口，主机板程序选用监控程序启动PC机，进入SDK子目录,运行CCPCA B选用1＜COMMUNICATION XHAQX74J0X给调节器上电，主机板上红色灯亮,PC机屏幕上显示：键入.OWFFFE,8282 回车； 8255 初始化.OWFFF8,8C00 回车；选中开关量第一、二组输出中控运行指示灯一一对应键入： A柜就地信号： 中控光字排信号：•OWFFFC，0，－ 1， ； PT熔丝熔断PT 熔丝熔断 LDAYtRyKfE － 2， ； 脉冲消失脉冲消失－4， ； V/HZ 限制V/HZ限制 Zzz6ZB2Ltk － 8， ；自动切手动自动切手动 － 10， ； 均流越限均流越限 － 20， ； 过流限制过流限制 －40， ； 低励限制低励限制 － 80， ； 本柜退出A柜退出 －200， ； 本柜电源故障A柜电源故障 －400， ； 自动运行 A柜自动运行 －1000， ； 误强励误强励 －2000，； 它柜电源故障B 柜电源故障 －4000， ；手动运行A柜手动运行B 柜地调试：将 A 柜断电，且将A 柜RL 板拨出，这样A 柜继电器板地输出不会影响 B 柜 开关量地输出 .键入： B柜就地信号：中控光字牌或运行灯 dvzfvkwMI1•OWFFFE，8282 回车•OWFFF8，8C00 回车•OWFFFC，0，－1， ；PT 熔丝熔断 PT 熔丝熔断 －2， ；脉冲消失脉冲消失－4， ；V/HZ 限制V/HZ限制 rqyn14ZNXI －8， ；自动切手动 自动切手动 －10， ；均流越限均流越限 －20， ；过流限制过流限制 －40， ；低励限制低励限制－80， ；本柜退出 B 柜退出 －200， ；本柜电源故障 B 柜电源故障－400， ；自动运行 B柜自动运行 EmxvxOtOco －1000，误强励误强励－2000， ； 它柜电源故障 A 柜电源故障－4000， ；手动运行B柜手动运行 SixE2yXPq51.6 开关量输入回路检查输出板及继电器板插好按下列检查键入数与显示器面板上发光二极管 , 薄膜开关一一对应 , 并与中控信号灯或将装有A 柜运行程序及 B 柜运行程序地主机板插入 A 、B 柜内•将A 、B 柜地开关量输入用扁平电缆将A B柜内各板间插座连接好；同时分别连接A B板CCSP Q 34与FAC —34 ；将A 柜CIO—30与B柜CIO—30通过两柜侧门间小孔用扁平电缆连接.6ewMyirQFL 给A、B柜同时上电，调节器显示应正常.分开碱模拟拉开）FM研关,A、B柜数码管显示一条横杠即：将AQK BQK至切除状态合上碱模拟合上）发电机出口断路器DL,读取A、B柜63号通道值应为4C80H.分开碱模拟分开）DL开关,读取A、B柜63号通道数值应为0C80H.模拟发电机励磁回路整流柜单柜运行，读取A、B柜63号通道值应为8C80H,恢复原状后,63号通道读数应为0C80H.kavU42VRUs将FAC面板小开关切至“主控”，分别操作AQK BQK,读取A柜.B柜63通道值，应为如F表数值.柜通道值中控运行指示灯和A、B柜柜门指示灯及FAC」、面板指示灯显示如下:操作中控增,A、B柜63号通道读数为1D87H且FAC面板“慢增”灯亮• 操作中控减,A、B柜63号通道读数为1D93H且FAC面板“慢减”灯亮• 操作中控置位,A、B柜63号通道读数为1DC3H且FAC 面板“置位”灯亮• 将AQK BQK切至“双柜”,将A B柜FAC面板小开关切至“就地”、“运行”、“自动”、“均流”位置，读取A B柜64号通道值，应为270CH或670H,A、B柜中控及柜门自动运行灯亮,A、B柜FAC小面板“就地”、“运行”、“自动”、“均流”灯亮.y6v3ALoS89 分别就地A B柜FAC面板小开关“运行/退出”、“自动/手动”、“均流/均流退出”，观察柜门及中控运行指示灯亮与之相对应• M2ub6vSTnP1.7 采样回路检查断电，插入A/D板＜CCAD ,交流信号采样板＜SPB、直流信号采样板＜DCB .用扁平电缆连接各板：CCAD- 40 ——SPB —40SPB- 30 ―― 变压器层—30SPB- 10 ——DCB —中10DC—上10―― 机箱背—右10DCB-下10――机箱背一中10解开各路与一次侧连接线，包括量测PT仪表PT CT回路、转子电压、转子电流等. 给A B柜上电.在端子排上用短接线将量测PT与仪表PT地A B C相短接.在短接线与N间加入额定交流电压60V检查00、01、07、08、09、10、11、12通道显示应正确，并读取98、88、89、90、99、95、96、97 通道号数据O Y u j C f m U C w在CT回路通入三相额定电流，读取57、58、86、87通道号读数读取电源测点读数、即读取17、18、74、75通道读数.读取频率，即读取06、50通道读数.在端子排上通入电压观察号通道读数是否等于所加电压如有差异调整DCB板上地RP303电位器，使之与所加电压相等.并读取13号、93号通道读数.eUts8ZQVRd 在端子排904加相当于发电机满载额定转子电流地毫伏电压61.875mV,检查94号通道地值应为4C4H.如有差异，调整DCB板RP3电位器，使94号通道读数读数为sQsAEJkW5T调节器本柜电流.它柜电流整定，在脉冲回路检查完后进行实验结果记录加入三相电压为：VAB= V,VBC = V, VCA = V GMslasNXkA加入三相电流为：IA = A,IB = A, IC = A TlrRGchYzg加入VFD = V ;折算为毫伏数为：毫伏.脉冲回路检查A、B柜断电情况下，插入脉冲形成板＜PGC ,并用扁平电缆将PGC板同其他板相连接• 连接顺序如下：PGC-10 ――变压器层—10PGC-14 ——机箱背—14解开励磁调节柜励磁电源输入同发电机副励磁机输出连接线,励磁电源输入加入三相中频电源；解开励磁调节柜励磁输出同发电机励磁绕组地连接线，励磁输出接入大电流负载.7EqZcWLZNXA B柜2QF断开,AQK、BQK放在“双柜”位置,A、B柜FAC面板小开关放“就地”、“退出”、“自动”、“均流退出”、“P”、“ PSS退出.A、B柜PSW牡PSW Z PSW3= OOOOOOOOB. lzq7IGfO2E把A B柜2QS合上，给调节器上电.开中频机合上A B柜1QF,模拟发电机电压额定加PT 电压100V. zvpgeqJIhk将A、B柜FAC面板小开关打到“运行”,用示波器分别在A、B柜端子排903检查+ A、+ B、+ C、—A、—B—C均为双脉冲，并检查相序.应为+ B滞后于+ A120度，+ C滞后于+ B120度.—B 滞后于—A120度，—C滞后于—B120度.+ A与—A相差180度.NrpoJac3v1用示波器观察A B柜可控硅插件测试孔触发脉冲波形是否正常.分别在A、B柜FAC面板操作增、减励，观察A、B柜可控硅输出波形变化是否正常.若可控硅开放角无法全开放，即25号通道值不能达到15度，可通过拨码开关PSW1使PSW1= 00000001B,再重复上述过程.1nowfTG4KI将A、B柜FAC面板小开关打至“主控”，操作中控增、减励，分别观察A、B柜可控硅输出波形变化是否正常.然后将A、B柜FAC面板小开关打至“就地”、“退出”.fjnFLDa5Zo 合上A柜2QF，将A柜FAC面板小开关打至“运行”，操作增、减励，观察可控硅输出波形是否正常，并观察A柜及中控相应有电压、电流表指示正常.如有条件，通入额定电流、检查A柜16号通道及B柜15号通道读数与实际值一致，且A柜92号通道与B柜91号通道读数为4C4H.如有差异，调整A柜DCB板RP103电位器或B柜DCB板RP302电位器使之读数相一致.tfnNhnE6e5 将A柜FAC面板小开关打至“退出”，拉开A柜2QF开关.合上B柜2QF，将B柜FAC面板小开关打至“运行”，操作增、减励，观察可控硅输出波形是否正常，观察B柜及中控相应地电压、电流表指示正常.通额定电流，检查B柜16号通道和A柜15号通道读数与实际值一致，且B柜92号值和A柜91号通道值为4C4H.如有差异，调整B 柜DCB板RP103电位器或A柜DCB板RP203电位器使之读数相一致.将B柜FAC 面板小开关打至“退出”，拉开B柜2QF开关.HbmVN777sL1.9 保护功能检查将A、B 柜FAC 面板上地小开关整定为：PSW牡11111100B,PSW2= 00000000B,PSW3= 00000000B V7l4jRB8Hs调节柜上电，加入各交、直流模拟信号,让调节器处于自动运行状态，做以下实验PT熔断器校验：在端子排上分别断开量测PT地A、B C相,FAC显示面板上相应地发光二极管应点亮，并发出封脉冲,PT熔断、本柜退出信号；＜无工频手动柜，发“ PT熔断”、“切手动”信号）.在端子排上，分别断开仪表PT地A B、C三相,显示器面板上仅出现相应地断相发光二极管灯亮,PT熔断器熔断，其余一切正常.83ICPA59W9低励限制及保护功能校验：力口CT电流，模拟发电机进相运行，使低励限制信号灯亮，记录下表.再增加进相电流使低励保护动作此时发封脉冲、本柜退出信号无工频手动柜地发"切手动”信号）记录下表mZkklkzaaP过励限制及保护功能校验：在端子排加相当于倍或倍）额定转子电流地毫伏电压，调节柜通过FAC面板小开关由“退出”切至“运行”,8秒＜或10秒）后，过励限制信号灯亮，再延时2秒出现“封脉冲”、“本柜退出”信号＜无工频手动柜地发“切手动”信号），则过励限制、保护功能正常.在端子排加相当于2.2倍＜或2倍）额定转子电流地毫伏电压，则过励保护瞬时动作.AVktR43bpwV/HZ限制与保护功能校验：增加量测PT电压为：V 时,V/HZ限制信号灯亮.再增加量测PT电压至：V 时,V/HZ保护动作，即发“封脉冲”及“本柜退出”信号＜无工频手动柜地发“切手动”信号）. ORjBnOwcEd结论：2. 发电机空载实验2.1. 同步回路调同步实验2.1.1. 实验条件：发电机转速冲至3000转/ 分钟, 永磁机建压, 波形符合要求2.1.2.实验步骤：A、B 柜相同2.1.2.1.检查1QF、2QF、1QS 2QS在退出状态.2.1.2.2.解除CIO板CIO —下50与RL板RL—50扁平电缆地联系，以便示波器地探头能接触到PGC板地XJ4、XJ6、XJ8 点.2MiJTy0dTT2.1.2.3.合上2QS，1QF.2.1.2.4.将示波器一探头点在VF点＜变压器层）,0V线点在V0点＜变压器层），另一探头点在PGC板XJ4点,观察VXJ4与VF电压波形是否相同.＜可通过示波器测VF通道加大其幅值来观察），若不同步，调PGC板RP101电位器使之同步.gIiSpiue7A2.1.2.5.观察VG与XJ6电压波形，调RP201使之同步.2.1.2.6.观察VE与XJ8电压波形，调RP301使之同步.2.1.2.7.断1QF 2QS恢复CIO—下50与RL—50间扁平电缆连接线,即调整完毕.通过该回路地调整，可以确保A、B 两柜特性基本一致，主要体现在调节器体放大倍数上. uEh0U1Yfmh2.2.发电机空载实验目地条件及措施2.2.1.实验目地2.2.1.1.检查安装接线地正确性；测量有关数据.2.2.1.2.整定励磁调节器主调节环参数，以得到满意地调节品质.2.2.2.实验条件：2.2.2.1.发电机具备开停机条件，发电机转速为：3000r.p.m2.2.2.2.所有电气保护及调速器保护全部投入，所有操作、仪表及信号回路均投入而且工作正常.2.2.2.3.WKKL 励磁调节器整组实验和模拟实验已经完成.2.2.2.4.发电机开关在跳开位置，发电机主为闸刀在断开位置.2.2.2.5.发电机灭磁开关MK在跳开位置.2.2.2.6.励磁调节器处于WKKL运行状态，工频手动调节器处于备用状态.2.2.3. 安全措施：2.2.3.1.安装配线检查无误，传动实验通过，调节器及操作信号回路正确.2.2.3.2.MK 跳合闸机构检查并证实动作可靠.2.2.3.3.发电机过压保护必须投入. 必要时可压低定值. 如果没有过电压保护，临时用一过电压继电器替代，继电器触点直接跳灭磁开关. 要求过电压保护瞬时动作. IAg9qLsgBX2.2.3.4.实验时统一指挥，专人操作，操作人员事先应熟悉操作事项.2.3.发电机升压、降压实验2.3.1.实验目地：检查WKKI调节器地接线正确性和调压性能.记录所需各点参数，为参数整定和日常维护提供依据. WwghWvVhPE2.3.2.实验条件：2.3.2.1.WKKL 处于一经操作就能使发电机升压地状态.2.3.2.2.WKKL退出转子电压＜或调节器输出电流）负反馈P放大倍数放在1倍.2.3.2.3.开机维持发电机转速额定.2.3.2.4.励磁柜中频电源＜副劢磁机）地相序及电压正确.2.3.3. 调节器A 柜空载自动升压实验2.3.3.1 实验条件2.3.3.1.1.AQK 在“右切除”位置.2.3.3.1.2.BQK 在“右切除”位置.2.3.3.1.3.A 柜FAC面板小开关在“就地”、“自动”、“均流退出”、“置位退”、“ P”、“ PSS退”位置.asfpsfpi4k2.3.3.1.4.A 柜PSW牡11111000B,PSW2= 00000000B,PSW3= OOOOOOOOB ooeyYZTjji2.3.3.1.5.A 柜1QF.2QF 1QS 2QS合上,B 柜2QS合上.2.3.3.1.6.检查A柜63号通道值=0C80H2.3.3.1.7.检查A柜00通道值=0—3.0之间＜发电机残压）2.3.3.1.8.检查A柜01通道值=0—3.0之间＜YBPT显示残压值）2.3.3.1.9.检查A柜01通道值=4.02.3.3.1.10.发电机灭磁开关在合地位置.2.3.3.2. 实验步骤：2.3.3.2.1. 合上发电机灭磁AQK由“右切除双柜”位置.A柜FAC面板小开关由“退出”7“运行”、A柜“自动运行”灯亮.此时，发电机电压值应为3%左右，即00通道值显示略为升高.就地操作“慢增”、“慢减”，发电机电压随之升高或降低.BkeGulnkxl＜如果无操作“增”就出现发电机电压上升停不下来，则立即将A柜FAC面板小开关由“运行”7“退出”，或在中控室将AQK由“双柜”7“右切除”.再检查调节器柜同步是否调好，可控硅是否是好地等.）PgdO0sRIMo2.3.3.2.2 操作就地“增”至70%、80%、90%、100% Vfn记录下列数据在% 时对柜部分数据进行校核需要校核地数为号通道发电机转子电压）、14号通道＜发电机）转子电流、16号通道＜调节器本柜输出电流）及B柜15号通道＜调节器它柜电流）.13号通道、14号通道根据实际值校验是否完全相符.若不符，则13号通道数值通过调DCB板RP303电位器实现,14号通道通过调DCB板RP3实现.A柜16 号通道及B柜15号通道读数应一致，并且读数在发电机满载额定调节器输出电流值地1/3 —1/2.6,针对125机组,发电机满载额定时，调节器输出电流值为60A,则A柜16号通道及B柜15号通道读数应为20A左右，若相差太远，可通过调节A柜DCB板RP103电位器调整A柜16号通道读数；调B柜DCB板RP203电位器调整B柜15号通道读数.3cdXwckm15此时,可对B柜13号通道转子电压显示值,14号通道转子电流显示值进行校验.13号通道读数通过B柜DCB板RP303电位器调整得到,14号通道读数通过B柜板RP3电位器调整得至U .h8c52WOngM233.24 就地减磁操作至发电机电压为最低，将A柜退出，即：A柜FAC面板小开关由“运行退出”AQK由“双柜”7“右切除”.A柜“自动运行”指示灯灭.A柜FAC面板小开关处于“就地”、“退出”、“自动”、“均流退”、“置位退”、“ P'、“ PSS退”.2.3.4调节器A柜空载手动升压说明＜在有工频手动柜作备用地，可不做该实验）2.3.4.1.实验条件2.3.4.1.1.AQK 在“右切除”位置.2.3.4.1.2.BQK 在“右切除”位置.2.3.4.1.3. A 柜FAC面板小开关在“就地”、“退出”、“手动”、“均流退”、“置位退”、“ P' 、；“ PSS退” .v4bdyGious2.3.4.1.4. A 柜PSW牡11111000B，PSW2= 00000000B，PSW3= 00000000B. J0bm4qMpJ92.3.4.1.5. A 柜1QF 2QF、1QS 2QS合上.2.3.4.1.6. 检杳A柜63诵道=0C80H.2.3.4.1.7. 检杳A柜00诵道=0- 3.0之间＜发电机残压值）2.3.4.1.8. 检杳A柜01通道=0- 3.0之间＜发电机YBPT残压值）.2.3.4.1.9. 检查A柜03诵道= ＜要求在13 左右）2.3.4.1.10 . 发电机灭磁开关在合地位置.2.3.4.2.实验步骤：2.3.4.2.1. A 柜FAC开关“退出”7“运行”，A柜“手动运行”指示灯亮.＜此时发电机电压值应很低，发电机电压上升很高，并不停止时应将调节器退出，即将A 柜FAC小开关由“运行”7“退出”或中控将AQK由“双柜”7“右切除”，然后对调节器进行检查）• XVauA9grYP就地操作“慢增”、“慢减”，发电机电压应随之增减.2.3.4.22 操作就地“增”使发电机电压为70%、80%、90%、100% Ufn，记录下列数据.bR9C6TJscw就地减磁操作至发电机电压最低将柜退出运行即柜小开关由“运行”T“退出” ,A柜“手动运行”指示灯灭• pN9LBDdtrdAQK由“双柜右切除”A柜FAC小开关处于“就地”、退出”、“手动”、“均流退”、“置位退”、“ P”、；“ PSS退”.2.3.5. B 柜空载自动升压试2.3.5.1.验实验条件2.3.5.1.1.AQK 在“右切除”位置•2.3.5.1.2.BQK 在“右切除”位置•2.3.5.1.3. B 柜FAC面板小开关在“就地”、“退出”“自动”、“均流退出”、“置位退”、“ P'、“ PSS退”位置.DJ8T7nHuGT2.3.5.1.4. B 柜PSW牡11111000B,PSW2= 00000000B,PSW3= 00000000B QF81D7bvUA2.3.5.1.5. B 柜1QF.2QF 1QS 2QS合上,B 柜2QS合上.2.3.5.1.6.检查B柜63号通道值=0C80H2.3.5.1.7.检查B柜00通道值=0—3.0之间＜发电机残压）2.3.5.1.8.检查B柜01通道值=0—3.0之间＜YBPT显示残压值）2.3.5.1.9.检查B柜01通道值=4.02.3.5.1.10.发电机灭磁开关在合地位置.2.3.5.2. 实验步骤：2.3.5.2.1. 合上发电机灭磁BQK由“右切除”T“双柜”位置.B柜FAC面板小开关由“退出”7“运行”、B柜“自动运行”灯亮.此时，发电机电压值应很低,＜若异常，将调节器退出，将B柜FAC小开关由“运行”7“退出”或BQK由“双柜”7“右切除“）为3%左右，即00通道值显示略为升高.就地操作“慢增”、“慢减”发电机电压随之升高或降低.4B7a9QFw9h＜如果无操作“增”就出现发电机电压上升停不下来，则立即将A柜FAC面板小开关由“运行”7“退出”，或在中控室将AQK由“双柜”7“右切除”.再检查调节器柜同步是否调好，可控硅是否是好地等.）ix6iFA8xoX2.3.5.2.2 操作就地“增”至70%、80%、90%、100% Vfn记录下列数据.2.3.5.23 在100 % Ufn 时对B 柜16号通道 ＜调节器本柜输出电流）及 A 柜15号通道 ＜调节 器它柜输出电流）.A 柜15号通道与B 柜16号通道读数应一致，并且同A 柜空载自动升压 至100%额定电压时 A 柜16号通道读数一致.若相差太远,可通过调节B 柜DCB 板 RP103电 位器调整 B 柜16号通道读数；调 A 柜DCB 板RP203电位器调整 A 柜15号通道读 数.wt6qbkCyDE235.24 就地减磁操作至发电机电压为最低，将B 柜退出，即：B 柜FAC 面板小开关由“运行”7“退出” B 柜“自动运行”指示灯灭• BQK 由“双柜”7“右切除”.B 柜FAC 面板小开关处于“就地”、“退出”、“自动”、“均流退”、“置位退”、“ P'、“ PSS 退”.2.3.6调节器B 柜空载手动升压说明 ＜在有工频手动柜作备用地，可不做该实验）2.3.6.1. 实验条件2.3.6.1.1. AQK 在“右切除”位置. 2.3.6.1.2. BQK 在“右切除”位置.2.3.6.1.3. B 柜FAC 面板小开关在“就地”、“退出”、“手动”、“均流退”、“置位退”、“ P'、；“ PSS 退”.Kp5zH46zRk2.361.4. B 柜 PSW 牡 11111000B,PSW2= 00000000B,PSW3= OOOOOOOOB. Yi4HdOAA612.3.6.1.5. B 柜 1QF 2QF 、1QS 2QS 合上. 2.3.6.1.6. 检查 B 柜 63 通道=0C80H.2.3.6.1.7. 检查B 柜00通道=0— 3.0之间 ＜发电机残压值） 2.3.6.1.8. 检查B 柜01通道=0— 3.0之间 ＜发电机YBPT 残压值）. 2.3.6.1.9. 检查B 柜03通道= ＜ 要求在13左右）2.3.6.1.10. 发电机灭磁开关在合地位置 .2.3.6.2. 实验步骤： 2.3.6.2.1.BQK由“右切除”7“双柜”,B 柜FAC 开关由“退出”7“运行” ,B 柜“手动运行”指示灯亮 .ch4PJx4BII＜此时发电机电压值应很低 ，发电机电压上升很高，并不停止时应将调节器退出 ，即将B 柜FAC 小开关由“运行”7“退出” 或中控将AQK 由“双柜”7“右切除”，然后对调节器进行检查）.qd3YfhxCzo就地操作“慢增”、“慢减” ，发电机电压应随之升降.2.3.6.2.2. 操作就地“增”使发电机电压为70%、80%、90%、100% Ufn,记录下列数据.E836L11DO50203131416202592939498实际读表数Vf 发电机电压Vfd 转子电压pfd 转子电流Vffd 调节器电压pffd 调节器电流就地减磁操作至发电机电压最低将柜退出运行即柜小开关由“运行”T “退出” ，B 柜“手动运行”指示灯灭• S42ehLvE3MBQK 由“双柜”7“右切除”B 柜FAC 小开关处于“就地”、退出”、“手动”、“均流退”、“置位退”、 “ P ”、；“ PSS 退”.2.4. 励磁时间常数测定 ＜由A 柜完成） 2.4.1. 实验目地：测定原励磁机地时间常数 TE,以便选择适当地转子电压负反馈.2.4.2. 实验条件：2.4.2.1. 由A 柜单柜完成 ＜也可由B 柜,通常由A 柜）2.4.2.2. 录波器 ＜或双踪记忆示波器）事先接发好 ，录取转子电压 Vfd,发电机电压 Vf. 2.4.2.3. A 柜FAC 小开关在“就地”、“退出”、“自动”、“均流退”、“置位退”、“ P ”、“ PSS 退” .501nNvZFis2.4.2.4. AQK 在“双柜”位置“. 2.4.2.5. A 柜 1QF 、2QF 1QS 2QS 合上.2.4.2.6. A 柜 PSW1= 1111000B,PSW2= 00000100B,PSW3= 00000000B. jW1viftGw9注：若A 柜PSW2第 3位不等于1,则参数不能送入计算机里.2.4.2.7. 录波器地走纸速度为 25mm/S.2.4.3. 实验步骤： 2.4.3.1.在“参004”通道号送某一数值 V.该值为发电机电压升至 60 %额定值时20号通 道值.例如125机组发电机电压 60% Vfn 时,20号通道值为64即40HC 六进制数），则“参 004” 通道需送 0040H,具体键入：“参数”、“ A/0”、“ E/4”、”“ A/0”、“ A/0”、A/0 ”即显示:“E/4 ”、“ A/0” ,显示：xSODOYWHLP4此时录波器走纸录波后，再将A 柜FAC 小开关由“退出”7“运行”录下Vfd ＜发电机转子电压）波形•计算出Te 地值等于电压上升至 60%额定值时对应地时间，＜125机组估计在 0.7S 左右）LOZMklqlOw2433 将A 柜退出，即A 柜FAC 小开关由“运行”宀“退出” 2.5.转子电压负反馈后励磁时间常数测定 Te12.5.1. 实验目地：通过加入电压负反馈 ，测出等效励磁机时间常数 ，使之在0.1 — 0.2秒之间，提高励磁系统响应时间.ZKZUQsUJed2.5.2. 实验条件：2.5.2.1. 由A 柜单柜完成 ＜也可由B 柜完成）2.5.2.2. 录波器接好，录取转子电压 Vfd,发电机电压 Vf.2.5.2.3. A 柜FAC 小开关在“就地”、“退出”、“自动”、“均流退”、“置位退”、“ P ”、“ PSS 退”位置.dGY2mcoKtT2.5.2.4. AQK 在双柜位置.2.5.2.5. A 柜 PSW1= 11111000B,PSW2= 00000100B,PSW3= 10000000B rCYbSWRLiA在一般情况下，选择 3 = 0.1,PSW3第8位、第7位与转子电压反馈系数地关系如下表 所示.录小波器走纸速度 2.5.3.实验步骤：2.5.3.1.在“参004”通道送某一数值 V B 60%.该参数计算如下：V 60% = V50% X V ref X 60%Vref -发电机端电压为额定值时 98号通道值.V50% 由例如：假定 Vref = 800H,125 机组 V %= 40H, 3 选 0.1V60% =40H + 0.1 X 800H<800H= 2048) =40H + 122= 40H+ 7AH= 0BAH因此在该例中“参 004”通道送00BAH 值，具体键入：“参数”、“ A/0”、“ A/0”、 “ E/0”、“ A/0”、“ A/0”、“参数”、“ B/2 ”、“参数”、“ A/0”即可.显示：FyXjoFIMWh启动录波器走纸，将柜面板小开关由“退出”Vfd 稳态值 ＜实际读数）TuWrUpPObX录好波后，需将“参数004 ”送“ 0000 ”将数据清零，即显示:2.5.3.2.键入“E/4 ”、A/0 ” 即可显示:“运行” ,录下转子电压波形，记录等效放大倍数K= (Vfd/VfdO＞/(V 辽0 %VfdO-发电机空载额定转子电压值.针对上例125MW,K= (Vfd/91＞心86/2048〉 = 0.121Vfd 稳根据该放大倍数可确定PID地放大倍数.2.6. ± 10%阶跃响应实验2.6.1.实验目地：确定PID参数以得到良好地动态调节器质及足够地电压调节精度2.6.2.PID放大倍数地定义：2.6.2.1.PID 放大倍数由PWS冲地第4、5、6位决定,有八组.2.6.2.2.100MW —125MW机组地放大倍数如下：整个调节环地空载开环放大倍数应整定在—倍之间空载开环放大倍数=Ke X K PID一般情况下，选择空载开环放大倍数在250左右.2.6.3.实验条件：2.6.3.1.由A柜单独完成＜也可由B柜完成)263.2.录波器记录Vfd,Vf波形，走纸速度为25mm/S.2.6.3.3. A 柜FAC面板小开关在“就地”“自动”、“均流退”、“置位退”、“PID”、“ PSS退”位置.7qWAq9jPqE2.6.3.4.AQK 在“双柜”位置.2.6.3.5. A 柜1QF、2QF 1QS 2QS开关合上.2.6.3.6. A 柜PSW1= 11111000B,PSW2= 00XXX 100B,PSW3= 10000000B. iiviWTNQFk2.6.4.实验步骤：2.6.4.1.“参001 ”通道送V±10%数.该数值计算如下：V10%= 10%x Vref例如：Vref = 800H,则V± 10% = 0CCH.如果键入错误，可键入“清除”键重来2.6.4.2.送完数后，按“清除”键显示:264.3.A 柜FAC 面板小开关由“退出”宀“运行”注意：PID 在Vf = 10% Vfn 时才真正投入 就地升压至90% Vfn.2644启动录波器走纸键入“ E/4 ”、“ B/1 ”键即显示给予10%阶跃响应.几秒钟后，发电机电压达100% Ufn,再键入“ E/4”、“ C/2”键，即显 示：给予—10%阶跃响应，对此进行录波•以上完成土 10%阶跃响应实验264.5.减磁至发电机最低电压，A 柜FAC 面板小开关由“运行”宀“退出”，“参001 ”给予清零，即送参数“参001 ”、“ 0000 ”显示：MdUZYnKS8I2.7. 均流实验：2.7.1. 实验目地：校验空载时，双柜均流功能• 2.7.2. 实验条件：将B 柜各开关设置与 A 柜一致，即： 2.7.2.1. AQK 与BQK 都在“右切除”位置. 2.7.2.2. A 柜与 B 柜地 1QS 2QS 1QF 2QF 都合上.2.7.2.3. A 柜与B 柜面板小开关都在“主控”、“自动”、“均流”、“置位退”、“PID ”、“ PSS 退”位置.09T7t6eTno2.7.2.4. A 、B 柜 PSW 伞 11111000B,PSW2= 00XXX 000B,PSW3= 10000000B. e5TfZQIUB5 2.7.3. 实验步骤：2.7.3.1. 中控室将AQK 由 “右切除”T “双柜”,BQK 由“右切除”宀“双柜”.2.7.3.2. 就地检查 A B 柜63号通道值为1D83H.A 、B 柜面板小开关“主控”、“运行”、 “均流”上方四个红灯亮.s1SovAcVQM2.7.3.3. 中控增至100% Ufn,A 、B 柜面板“ PID ”红灯亮,A 、B 两柜电流均衡. 2.8. 双柜—单柜切换实验.2.8.1. 实验目地：验证双柜自动运行时切除一柜对发电机电压地影响及一柜运行一柜上电 地影响. 2.8.2. 实验条件：A B 柜由主控操作，AQK 、BQK 在 “双柜”均流状态下，发电机电压为额定 2.8.3. 实验步骤：2.8.3.1. 切除B 柜,即BQK 由“双柜”宀“右切除”观察发机电压波动情况2.8.3.2. 将B 柜地1QS 2QS 切除,再将2QS 合上观察A 柜地输出及发电机电压波动情况.0 0 C C。

DWLZ-2C型微机励磁装置用户手册河北工业大学电工厂目录1装置的主要特点和功能 (3)1.1 主要特点 (3)1.2 主要功能 (3)2装置的主要性能指标及技术参数： (4)2.1 主要性能指标 (4)2.2 保护功能 (4)2.3 主要技术参数 (4)3DWLZ-2C型同步发电机微机励磁装置工作原理 (5)3.1 硬件原理 (5)3.2 主回路 (7)3.3 软件设计 (9)4系统调试及投运 (15)4.1 试车注意事项 (15)4.2 投入运行操作说明 (15)4.3 起励通道选择 (15)5参数的显示和修改过程 (15)6外形尺寸 (16)7柜体颜色 (16)8使用条件 (16)DWLZ-2C型同步发电机微机励磁装置是在吸收了国内外最新微机励磁设计经验的基础上由河北工业大学电工厂研制开发的新一代微机励磁装置,装置采用了先进的16位CMOS工艺微控制器和高集成度可编程系统器件，功能丰富,抗干扰性强，性能稳定。

主回路采用三相全控桥式整流电路并具有三相五线式集中阻容吸收电路和高效过压保护和灭磁系统，具有恒发电机电压，恒励磁电流、恒功率因数和恒无功等自动调节运行方式。

该装置满足国家标准《GB/T7409.3-1997大、中型同步发电机励磁系统技术要求》和《GB10585-89中小型同步电机励磁系统基本技术要求》、《IEC34-16：Rotating electrical machines Part 16:Excitation systems for synchronous machine 》以及电力部有关标准。

1 装置的主要特点和功能DWLZ-2C型同步发电机微机励磁装置在硬件结构上采用双通道，满足对可靠性要求较高的用户的需求。

1.1 主要特点主控单元采用两片式电路，即主要由高性能标准CMOS工艺微控制器和高集成度可编程系统器件组成，硬件电路大大简化，抗干扰能力强，运算速度快，双窄触发脉冲直接由可编程系统器件内部的定时器产生，触发脉冲精度可达20000码/180 。

SWL-Ⅱ型同步电机微机励磁装置技术说明书长江水利委员会陆水自动化设备厂SWL-Ⅱ型同步电机微机励磁装置技术说明一．特点概述SWL-Ⅱ型同步电机微机励磁装置，是我厂具有完全知识产权的新一代智能型产品。

其控制测试软件已通过国家软件版权认证，SWL-系列同步电机微机励磁装置已获信息产业部的软件产品认证。

它适应了当前电力系统的特点和发展的趋势，将国内外最新科技成果与我厂30余年设计制造实践经验融为一体，具有高智能化和高可靠性的显著特点，是发电厂理想的控制设备。

SWL-Ⅱ型双通道微机励磁装置采用先进的全数字交流采样技术，调节器软件功能强大，励磁系统的调节、控制功能全部实现数字化、智能化，包括交流采样计算、纯无功调差、励磁限制与保护，触发脉冲移相与输出，开关量采集、逻辑判断、故障自诊断等。

通讯规约齐全、全面支持远方微机监控。

液晶屏全汉化显示，可在线整定、修改各种参数并能储存与固化，极大地方便了人机对话。

电路简洁，抗干扰性能好，容错能力强，运行安全可靠。

SWL-Ⅱ型微机励磁装置特别适用于励磁电流在1500A以下的大、中、小型水力、火力同步发电机组以及同步电动机组，实现发电机的自动电压调节、无功自动调整和自动分配，可作单机、并网以及调相运行，可进行准同期或自同期并列操作，能方便、快捷的满足机组以及电网的各种运行要求。

SWL-Ⅱ型双通道微机励磁调节器的标准配置采用美国INTEL公司生产的标准工业级CMOS微处理器，辅以目前数字电路的尖端技术产品———美国ALTERA公司生产的EPM71285超大规模高集成度可编程系统，双液晶显示屏；扩展配置(由用户选择):可加配S7-200 PLC可编程控制器(德国西门子公司)、I7188工控机(台湾威达公司)、GP2301触摸显示屏(日本数字公司)等。

二．主要功能及特点1．调节器特点：⑴．完全独立的双微机双通道控制单元结构，双通道间互为备用，备用通道自动跟踪运行通道，双通道之间采用RS232通信。

Excitrol-100微机励磁调节器的技术参数与原理摘要本文介绍了Excitrol-100微机励磁调节器的主要技术特点及其基本原理，其采样后的数据处理方式为快速傅里叶变换，Excitrol-100微机励磁调节器性能优越其应用十分广泛。

关键词Excitrol-100微机励磁调节器；技术参数；原理；数据处理方式；WLK-100系列微机控制同步电动机励磁装置是北京前锋科技有限公司研发的最新一代同步电动机励磁系统，其核心控制单元为excitrol-100型微机控制同步电动机励磁调节器，该系列装置包含WKLF-101装置，具有除双套自动跟踪和故障自动切换外的全部技术性能。

Excitrol-100励磁调节器为架构独立的控制单元，其功能涵盖了励磁系统所有测量、控制、调节与保护，如触发脉冲形成与功率放大、模拟量变送、接点量开入开出、启动回路控制、参数整定与励磁调节、软硬件故障监测、双机通讯、后台通讯、与PC机或液晶操作面板通讯等等。

采用双调节器配置是双机只通过CAN通讯电缆连接，无任何公用部分，真正做到百分之百软硬件冗余。

采用Excitrol-100励磁调节器只需另外配置励磁主回路，用于励磁电流电压测量的霍尔传感器及简单的操作指示元件即可构成整套励磁系统，各部分功能明确，结构简洁。

Excitrol-100微机励磁调节器的核心处理单元为32位DSP处理器，其主要技术指标包括：150MHz的主屏速度、32位数据总线宽度、128K字片内FLASH 存储器、18K字片内RAM、16路12位A/D采集器，多种模式的串行通讯控制其及功能强大的脉冲宽调控制器等。

DSP优异的数字信号处理能力为调节器的技术性能实现提供的坚实的基础。

Excitrol-100微机励磁调节器是WKLF-102微机控制同步电动机励磁装置的核心控制、励磁调节及保护单元。

本装置采用两台软硬件功能完全相同的Excitrol-100微机励磁调节器分A、B套运行，A、B套均可以以主机运行，当A （B）套调节器为主机运行时，B（A）套调节器自动转入备机运行时，备机不接受任何励磁操作控制（通讯及调节器配置，录波器操作等除外）备机自动跟踪主机的运行参数及状态且其触发脉冲及控制输出完全被封锁（故障报警输出除外），主、备机分别不断进行各自的软硬件自检及运行参数测量，与备机相比，主机还要不断进行励磁的控制与调节，并判断励磁调节是否正常。

WKKL-2000励磁控制系统试验方法中国电力科学研究院目录第一部分概述 (1)第二部分试验操作方法 (2)2.1 短路试验 (3)2.2 5%阶跃试验 (3)2.3 发电机（励磁机）空载时间常数试验 (4)2.4 手/自动切换试验 (5)2.5 通道切换试验（自并励机组） (5)2.6 调节器单柜/双柜切换试验（三机励磁机组） (5)2.7 调差极性检查 (6)2.8 强励试验 (6)2.9 附加保护试验 (6)2.10电压调节精度校验 (8)2.11PID参数整定方法 (9)2.12开环放大倍数计算方法 (9)2.13转子电压负反馈系数 (9)2.14PSS试验 (9)第一部分概述WKKL-2000 微机励磁调节器为中国电力科学研究院自主研发并生产的第二代微机励磁调节器。

它继承了第一代WKKL系列微机励磁调节器的全部调节、控制及限制保护功能，并结合了WKKL系列微机励磁调节器300余台套的现场运行经验的基础上开发研制的升级换代产品。

WKKL-2000 微机励磁调节器在计算速度、抗电磁干扰，可靠性以及使用的方便性上都有了很大的提高。

WKKL-2000适用于从三机励磁到自并励等各种方式的可控硅励磁，是现代大、中型同步发电机理想的励磁调节装置。

WKKL-2000 发电机励磁调节器采用美国TI公司最新的高速32位DSP作为核心，配以大规模的可编程逻辑器件CPLD作为辅助元件，将控制系统基本缩小为一个片上系统，大大提高了系统的可靠性。

同时外挂的平板机和大屏幕液晶显示器将人机交互提高到了一个更新的高度，给用户的使用提供了极大的方便。

值得一提的是，随着全国联网的基本完成，电力系统稳定的要求对励磁系统提出了更高的指标。

WKKL-2000 将电科院几代专家多年电力系统稳定器（PSS）研究的成果进行了产品化。

在国第一家采用改进型的PSS-2A电力系统稳定器的模型，完全解决了单一采用电功率信号的PSS-1A模型带来的反调问题。
