边坡喷锚技术交底记录

基坑边坡喷锚施工技术交底记录工程名称：某大学新建工程（三期）交底部位：基坑支护工程——边坡喷锚施工技术交底交底内容:一、工程概况：本工程建筑室内标高±0.00相当于绝对标高368.700与369.000m,且地下室基础施工采用369.700m标高控制基础标高施工。

其中XXX楼基坑深度3.0m-9.7m且地下室深基坑与旁边的独立基础距离较近，因此采取局部采用支护桩及网喷设计，采用1:1放坡素喷与网喷混凝土结合方式。

基坑安全等级为二级。

局部排桩支护+桩间网喷，基坑支护降水采用深井井点降水。

其中V5m边坡采用素喷，±5m边坡采用网喷方式，喷射厚度80mm。

请按照基坑设计施工图各大样组织实施。

二、施工准备：1、材料：水泥均采用32.5R普通硅酸盐水泥。

HPB300,©6.5,干性C20混凝土，©50塑料管等。

2、施工机械主要施工机械设备：空压机、混凝土喷射机、钢筋加工机械等。

3、人员：20-25人。

三、施工工艺：放坡、喷护：测量放线-----土方分层开挖一边坡修整------安装泄水孔（口部作临时封堵）----首次混凝土喷射------挂网（不含素喷素喷）------二次混凝土喷射养护。

+网喷：测量放线-1、修坡：测量放线上口边线与下口边线，采用机械与人工配合修坡，坡度符合设计要求。

2、泄水孔：2mX2m，孔深不小于300mm。

3、首次混凝土喷射：分段分片依次进行，自下而上均匀喷射，一次喷射厚度30mm~40mm之间。

4、挂网：纵、横向均布置©6.5@200X200钢筋网片绑扎固定牢靠。

5、喷射二次砼：钢筋网布完后喷射C20砼（总厚度80mm）。

6、喷射作业，应对机械设备，风、水管路和电线等进行全面检查及试运转，保证其安全顺利有效运行。

7、受喷面有滴水、渗水时，喷射前应作好治水疏导操作：有明显出水点时，可埋设导管排水;8、喷射作业应遵守下列规定：①、喷射作业应分段分片分层依次进行，喷射顺序应自上而下；②、喷射作业紧跟工作面时，混凝土终凝到下一循环时间，不应小于3小时③、喷射作业前，钢筋网片的保护层设置间距应符合图纸要求。

一、交底目的为确保边坡锚杆喷锚施工过程中的安全，预防事故发生，提高施工人员的安全意识，特进行边坡锚杆喷锚安全技术交底。

二、交底对象全体参与边坡锚杆喷锚施工的施工人员、监理人员、管理人员。

三、交底时间[具体日期]四、交底内容1. 工程概况（1）工程名称：[工程名称]（2）工程地点：[工程地点]（3）工程规模：[工程规模]2. 施工工艺及注意事项（1）锚杆施工1）钻孔：钻孔深度、孔径、倾角必须满足设计要求，确保锚杆锚固效果。

2）锚杆安装：严格按照设计要求进行锚杆安装，确保锚杆位置准确。

3）注浆：注浆饱满，保证锚杆与岩土体紧密结合。

4）锚杆锚固：锚杆锚固完成后，进行锚杆拉拔试验，确保锚杆锚固质量。

（2）喷锚施工1）钢筋网布设：钢筋网布设应平整、牢固，确保钢筋网与锚杆连接牢固。

2）喷射混凝土：喷射混凝土强度、厚度应符合设计要求，确保喷射混凝土质量。

3）喷射顺序：先喷射基础层，再喷射防护层，确保喷射混凝土密实。

3. 安全技术措施（1）现场安全1）施工人员必须佩戴安全帽、安全带等个人防护用品。

2）施工现场应设置安全警示标志，确保施工区域安全。

3）施工人员应遵守施工现场规章制度，服从现场管理人员指挥。

（2）施工机械安全1）施工机械应定期检查、保养，确保机械运行正常。

2）操作人员应持证上岗，熟练掌握机械操作技能。

3）施工现场应设置机械操作规程，确保机械操作安全。

（3）作业安全1）施工人员应按照施工方案进行作业，严禁违规操作。

2）作业过程中，注意观察周围环境，发现险情立即停止作业。

3）施工人员应遵守操作规程，确保作业安全。

4. 应急措施（1）事故发生时，立即启动应急预案，确保人员安全。

（2）迅速上报事故情况，及时处理事故现场。

（3）做好事故调查，总结事故原因，防止类似事故再次发生。

五、交底要求1. 施工人员应认真听取交底内容，确保理解掌握安全技术要求。

2. 施工过程中，严格遵守安全技术措施，确保施工安全。

3. 施工单位应加强对施工人员的安全教育培训，提高安全意识。

边坡喷锚技术交底技术交底记录工程名称：XX轨道交通Ⅳ-TS-13标土建工程交底部位：笠泽西路站围护结构工序名称边坡喷锚交底提要：本次交底主要是关于边坡喷锚施工的流程和参数。

一、施工工艺流程：1.基坑放坡开挖2.土钉孔校位、成孔3.按放土钉钢筋、注浆4.初喷混凝土5.钢筋网片制作、安装6.安装水平、竖向加强筋及锁定筋7.复喷射混凝土8.混凝土养护二、主要设计参数：1.土钉：倾角为10°，植入螺纹钢筋沿全长注浆。

2.坡面钢筋网：Ф8＠200×200，土钉为B22长度2米螺纹钢，间距1500mm×1500mm。

3.井字型压头筋：B20㎜螺纹钢。

4.喷射混凝土：强度等级C20早强，厚度100mm。

C20喷射混凝土配合比为水泥：中粗砂：瓜米石（粒径5-10mm）：水：外加剂＝422：811：811：226：17.7.三、施工注意事项：1.在进行土钉施工前需对已挖坡面进行处理，如果需修理量较大，考虑用机械修理，量小时，直接用人工进行修理，保证坡顶与坡脚的垂直度，处理完后要报监理进行验收。

2.同时要对坡顶进行压实，材料进场后，需对材料进行送检，合格后方可进行施工。

3.土钉钻孔的向下倾角为10°，应根据设计要求定出孔位并作出标记及编号。

4.土钉钢筋选用B22螺纹钢长度2米，要先在钢筋上安装对中定位支架，保证钢筋处于孔位中心且注浆后其有保护层。

5.按要求修整坡面，在边坡和坡度平台挂Ф8＠200×200钢筋网片，面层内的钢筋网片应牢固固定在坡顶边壁上。

钢筋网片用插入土中的钢筋固定，但在喷射混凝土时不应出现振动。

钢筋网片用扎丝绑扎而成，网格允许偏差为＋10㎜，铺设钢筋网时每边的搭接长度不应小于200㎜，网片与坡面间隙不小于20㎜。

加强筋使用。

每根土钉与4根B20螺纹钢水平加强井字型焊接牢固。

6.喷射前应先做好喷层厚度标志点，喷射混凝土作业应分段分片依次进行，同一分段内喷射顺序应自下而上。

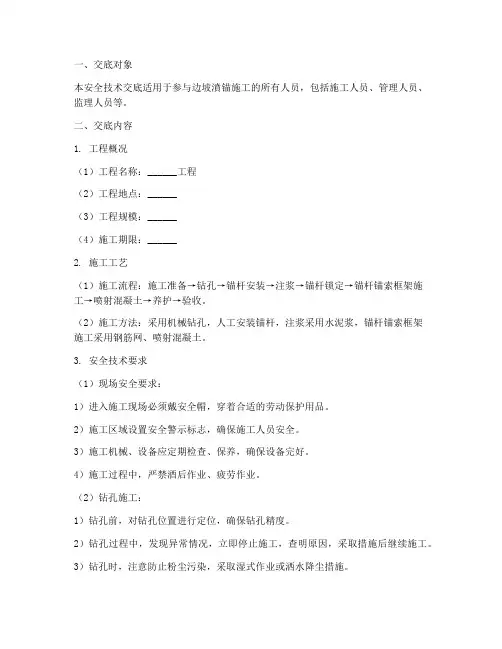

一、交底对象本安全技术交底适用于参与边坡濆锚施工的所有人员，包括施工人员、管理人员、监理人员等。

二、交底内容1. 工程概况（1）工程名称：______工程（2）工程地点：______（3）工程规模：______（4）施工期限：______2. 施工工艺（1）施工流程：施工准备→钻孔→锚杆安装→注浆→锚杆锁定→锚杆锚索框架施工→喷射混凝土→养护→验收。

（2）施工方法：采用机械钻孔，人工安装锚杆，注浆采用水泥浆，锚杆锚索框架施工采用钢筋网、喷射混凝土。

3. 安全技术要求（1）现场安全要求：1）进入施工现场必须戴安全帽，穿着合适的劳动保护用品。

2）施工区域设置安全警示标志，确保施工人员安全。

3）施工机械、设备应定期检查、保养，确保设备完好。

4）施工过程中，严禁酒后作业、疲劳作业。

（2）钻孔施工：1）钻孔前，对钻孔位置进行定位，确保钻孔精度。

2）钻孔过程中，发现异常情况，立即停止施工，查明原因，采取措施后继续施工。

3）钻孔时，注意防止粉尘污染，采取湿式作业或洒水降尘措施。

（3）锚杆安装：1）锚杆安装前，对锚杆进行检查，确保锚杆质量。

2）锚杆安装过程中，确保锚杆与岩层或土层紧密接触。

3）锚杆安装后，对锚杆进行锁定，确保锚杆锚固效果。

（4）注浆施工：1）注浆前，对注浆材料进行检验，确保注浆材料质量。

2）注浆过程中，注意控制注浆压力，防止注浆材料流失。

3）注浆完成后，对注浆区域进行检查，确保注浆饱满。

（5）锚杆锚索框架施工：1）锚杆锚索框架施工前，对钢筋网、喷射混凝土进行检查，确保材料质量。

2）锚杆锚索框架施工过程中，确保锚杆锚索框架与岩层或土层紧密接触。

3）锚杆锚索框架施工完成后，对施工区域进行检查，确保施工质量。

4）喷射混凝土施工：1）喷射混凝土前，对混凝土进行检查，确保混凝土质量。

2）喷射混凝土过程中，注意控制喷射厚度，确保喷射混凝土均匀。

3）喷射混凝土完成后，对施工区域进行检查，确保施工质量。

4）养护：1）喷射混凝土完成后，及时进行养护，确保混凝土强度。

边坡喷锚支护安全技术交底记录一、前言为了确保边坡喷锚支护作业顺利进行以及工人工作时安全，进行技术交底记录。

本文档详细记录了边坡喷锚支护安全技术交底的内容。

二、工作环境的准备在进行边坡喷锚支护之前，必须事先清理和整理工作环境，以确保安全和有效性。

1. 工具和设备的准备为了顺利进行边坡喷锚支护作业，必须准备以下工具和设备：•喷枪：喷锚时需使用喷枪进行；•空压机：喷锚支护作业需要进行压缩空气喷射；•翻新程度良好的喷锚管道；•各种型号的锚杆：不同类型和尺寸的坡面需要不同类型和尺寸的锚杆。

2. 工作的准备在进行边坡喷锚支护之前，必须进行以下准备工作：•确定边坡喷锚支护作业的具体位置和范围；•对工作区域进行清洁和组织，确保工作区域宽敞，避免障碍，并确保作业区域没有人员、车辆等障碍；•针对喷锚管道、喷锚杆等工具和设备进行检查，确保其良好状态和无破损、断裂、变形等状况。

三、边坡喷锚支护安全细节在进行边坡喷锚支护作业时，必须熟知如下安全细节：•首先应设立作业区域，并设立围栏，禁止未经许可的人员进入作业区域；•作业班组一定要有专业工人，有经验的人员进行现场指导和控制作业质量和进度；•操作人员必须牢记喷锚支护安全措施，严格按照操作规程操作；•作业过程中发现任何异常，如喷药不良、管道破损、锚杆变形等，应立即停止施工，排除异常情况；•工作人员必须穿上安全的工作服和鞋，佩戴安全帽、耳塞、口罩，以减少对身体的损伤；•后方必须完备合格救援设施，包括火警器材，现场急救设备等;•作业班组成员必须注意协调沟通，具体分配作业区域、工作任务等；•作业完毕后，必须将机器设备、工具和材料杂物等全部带离工作现场，清理现场并恢复原状。

四、操作程序边坡喷锚支护的操作程序必须按照安全规范执行：1.按照公司规定进行安全检查；2.定位作业范围，并标明控制线；3.根据实际情况选择合适的锚杆型号和长度，并进行交叉设置；4.喷锚前进行地面处理工作，包括清洁、将口径大于10mm的杂物进行清除，并拉起导线；5.连接各喷锚管道，喷枪及压力调节器等；6.运转空压机，按程序、轮流进行喷锚；7.喷过一段时间后要暂停，拉起锚杆进行固定和刚化；8.喷完锚杆和管体即须密封中空孔道，密封后作为定位锚点使用。
