表4
Emax 88 88 92 110 110 128 128 128 150 150
D-041
D-039
电源电器类

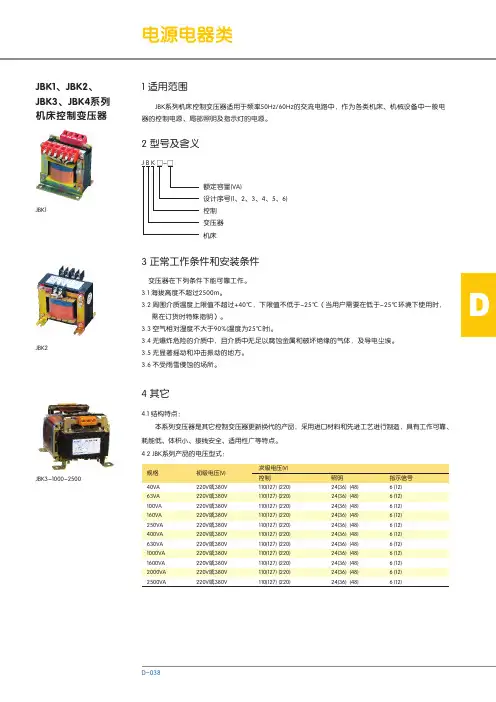

5.3 JBK3系列产品的外形及安装尺寸(见图3、表3)。
图3 JBK3-40~630VA系列外形尺寸
Dmax F
Emax K
A Bmax
C
C J
F
图4 JBK3-1000~2500VA系列外形尺寸
D
A J
Bmax
K Dmax
Emax
型号
JBK3-40 JBK3-63 JBK3-100 JBK3-160 JBK3-250 JBK3-300 JBK3-400 JBK3-500 JBK3-630 JBK3-800 JBK3-1000 JBK3-1600 JBK3-2500
3 正常工作条件和安装条件
变压器在下列条件下能可靠工作。 3.1 海拔高度不超过2500m。 3.2 周围介质温度上限值不超过+40℃，下限值不低于-25℃（当用户需要在低于-25℃环境下使用时，
需在订货时特殊指明）。 3.3 空气相对湿度不大于90%(温度为25℃时)。 3.4 无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体，及导电尘埃。 3.5 无显著摇动和冲击振动的地方。 3.6 不受雨雪侵蚀的场所。
安装尺寸(mm)
A
C
78
64.5
78
64.5
78
75.5
90
76
90
87.5
105
83
120
95.5
安装孔(mm)
K
J
6
12
6
12
6
12
6

BK系列控制变压器
1/ 6
2/ 6
■产品概述
BK系列控制变压器适用50-60Hz电压至500V的电路中。

■产品特点及使用范围
本系列变压器采用进口材料和严谨设计，具有性能优良，工作可靠，适应性广等特点。

按结构可分为壳式，安装方式均为立式。

该系列控制变压器通常用作机床控制电器或局部照明灯及指示灯的电源之用。

本变压器符合JB/T9646及相关标准。

■型号及其含义
■规格型号外形及安装尺寸
3/ 6
4/ 6
■使用环境
1、周围空气温度-10℃至+45℃，24小时的平均值不超过+35℃；
5/ 6
2、安装地点海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

4、无剧烈震动和冲击振动的地方。

5、不受雨雪侵袭的地方。

注：变压器起不到稳压作用，只能起到变压作用，升压或降压，如输出电压需要比较稳定，还需另加稳压电源，只有变压器输入端输入电压稳定，输出电压才会稳定到需要输出的电压值。

注：资料可能无法思考和涵盖全面，最好仔细浏览后下载使用，感谢您的关注！
6/ 6。

型号/规格：JBK3主要用途：工业电气设备适用电源类别：单相铁芯类型：E型频率特征：工频JBK3控制变压器系列产品是参照SIMENS、ABB等国外先进技术制造的创新产品，性能符合国际、国内标准。

JBK3控制变压器具有耗能小、体积小、接线安全可靠等特点。

JBK3控制变压器适用于交流50/60Hz,输入电压660V以下，各类机床、机械设备，控制柜等内作为控制、照明、信号的电源。

JBK3控制变压器铁芯结构800V A以下为壳式，安装方式为立式，铁芯结构1000V A以上为芯式，安装方式为卧式，该系列变压器绝缘耐热等级为B级。

JBK3系列控制变压器使用说明JBK3系列控制变压器设计参照VDE0550、IEC204-1、GB5226-85等有关标准，适用于50~60Hz交流电源。

接线方式可采用压接、插接两种方式，并具有防止偶然触及保护要求的接线端子。

一、用途该产品具有性能优良，接线安全可靠等优点，能广泛用于船用配电柜、机械、冶金、矿山、轻纺、橡胶、化工、造纸、印刷等行业的控制、照明，也可作隔离变压器。

二、工作条件1.海拔高度不超过1000米；2.环境介质温度不高于+40℃，不低于﹣25℃；3.空气相对湿度：普通型≤85℃，湿热型≤95℃；4.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃；5.在没有充满水蒸气而且备有防雨装置的环境中三、结构JBK3系列控制变压器为单相多绕组开启式变压器，主要结构如下：1.铁芯形式为壳式，由硅钢片迭装而成；2.线圈绕制成多层多绕组;3.接线端子为插接与压接式。

四、型号及含义五、基本参数表1. JBK3系列控制变压器型号及基本参数型号额定容量（VA）初级额定电压（V）次级额定电压（V）JBK3-40 40220380380±5%4406,24,36,110 6-24-110 36-110127JBK3-63 63 JBK3-100 100 JBK3-160 160 JBK3-250 250JBK3-400 400 220 380440JBK3-630 630 JBK3-800 800 JBK3-1000 1000 JBK3-1600 1600 JBK3-25002500六、外形及安装尺寸应符合图1、图2、图3、表2、表3、表4.JBK 5系列控制变压器外形尺寸及安装尺寸尺寸 项目容量（VA ）B max D max E max 孔安装孔 K×J A C JBK5-40~63 83 80 105 56±0.4 46±2.5 4.8×9 JBK5-100 86 95 105 64±0.4 63±2.5 4.8×9 JBK5-160 98 100 118 84±0.4 71±3.0 5.8×11 JBK5-250 98 110 118 84±0.4 85±3.0 5.8×11 JBK5-400 122 110 135 90±0.4 85±3.0 5.8×9 JBK5-630152120158122±0.490±3.57×13注：JBK5系列为硅钢片烧氩弧焊固定。
