刀具检测方法综述

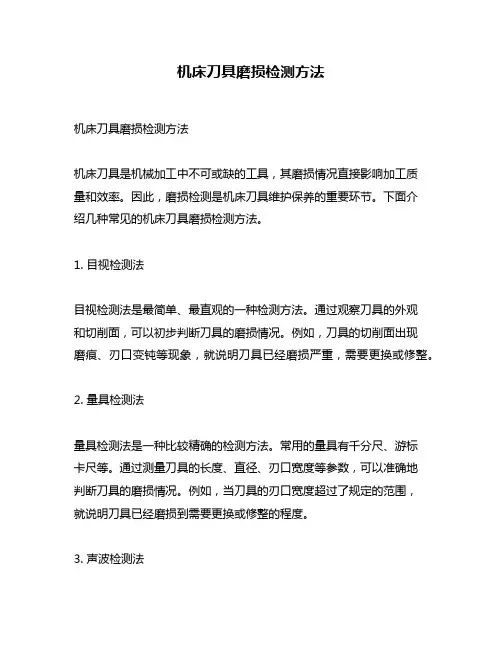

机床刀具磨损检测方法机床刀具磨损检测方法机床刀具是机械加工中不可或缺的工具，其磨损情况直接影响加工质量和效率。

因此，磨损检测是机床刀具维护保养的重要环节。

下面介绍几种常见的机床刀具磨损检测方法。

1. 目视检测法目视检测法是最简单、最直观的一种检测方法。

通过观察刀具的外观和切削面，可以初步判断刀具的磨损情况。

例如，刀具的切削面出现磨痕、刃口变钝等现象，就说明刀具已经磨损严重，需要更换或修整。

2. 量具检测法量具检测法是一种比较精确的检测方法。

常用的量具有千分尺、游标卡尺等。

通过测量刀具的长度、直径、刃口宽度等参数，可以准确地判断刀具的磨损情况。

例如，当刀具的刃口宽度超过了规定的范围，就说明刀具已经磨损到需要更换或修整的程度。

3. 声波检测法声波检测法是一种非接触式的检测方法。

通过检测刀具在切削过程中产生的声波信号，可以判断刀具的磨损情况。

当刀具磨损严重时，切削时产生的声波信号会发生变化，可以通过分析信号的频率、振幅等参数来判断刀具的磨损情况。

4. 热成像检测法热成像检测法是一种基于红外线技术的检测方法。

通过拍摄刀具在切削过程中产生的热像，可以判断刀具的磨损情况。

当刀具磨损严重时，切削时产生的热量会增加，从而在热像上表现为明显的热点。

通过分析热像的颜色、亮度等参数，可以准确地判断刀具的磨损情况。

总之，机床刀具磨损检测是机床维护保养的重要环节，不同的检测方法各有优缺点，可以根据具体情况选择合适的方法进行检测。

在实际应用中，可以结合多种检测方法，以提高检测的准确性和可靠性。

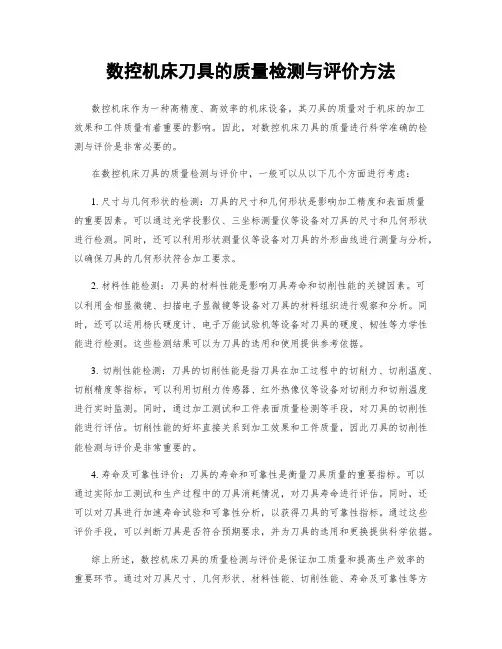

数控机床刀具的质量检测与评价方法数控机床作为一种高精度、高效率的机床设备，其刀具的质量对于机床的加工效果和工件质量有着重要的影响。

因此，对数控机床刀具的质量进行科学准确的检测与评价是非常必要的。

在数控机床刀具的质量检测与评价中，一般可以从以下几个方面进行考虑：1. 尺寸与几何形状的检测：刀具的尺寸和几何形状是影响加工精度和表面质量的重要因素。

可以通过光学投影仪、三坐标测量仪等设备对刀具的尺寸和几何形状进行检测。

同时，还可以利用形状测量仪等设备对刀具的外形曲线进行测量与分析，以确保刀具的几何形状符合加工要求。

2. 材料性能检测：刀具的材料性能是影响刀具寿命和切削性能的关键因素。

可以利用金相显微镜、扫描电子显微镜等设备对刀具的材料组织进行观察和分析。

同时，还可以运用杨氏硬度计、电子万能试验机等设备对刀具的硬度、韧性等力学性能进行检测。

这些检测结果可以为刀具的选用和使用提供参考依据。

3. 切削性能检测：刀具的切削性能是指刀具在加工过程中的切削力、切削温度、切削精度等指标。

可以利用切削力传感器、红外热像仪等设备对切削力和切削温度进行实时监测。

同时，通过加工测试和工件表面质量检测等手段，对刀具的切削性能进行评估。

切削性能的好坏直接关系到加工效果和工件质量，因此刀具的切削性能检测与评价是非常重要的。

4. 寿命及可靠性评价：刀具的寿命和可靠性是衡量刀具质量的重要指标。

可以通过实际加工测试和生产过程中的刀具消耗情况，对刀具寿命进行评估。

同时，还可以对刀具进行加速寿命试验和可靠性分析，以获得刀具的可靠性指标。

通过这些评价手段，可以判断刀具是否符合预期要求，并为刀具的选用和更换提供科学依据。

综上所述，数控机床刀具的质量检测与评价是保证加工质量和提高生产效率的重要环节。

通过对刀具尺寸、几何形状、材料性能、切削性能、寿命及可靠性等方面进行科学准确的检测和评价，可以确保刀具的质量达到要求，并为提高加工质量和效率提供有力支持。

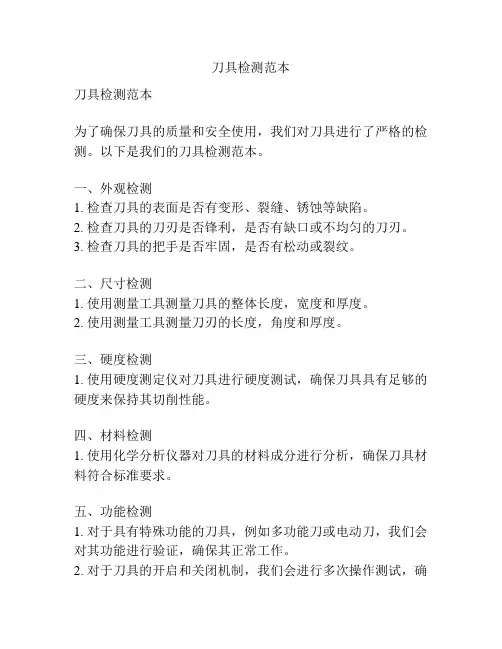

刀具检测范本
刀具检测范本
为了确保刀具的质量和安全使用，我们对刀具进行了严格的检测。

以下是我们的刀具检测范本。

一、外观检测
1. 检查刀具的表面是否有变形、裂缝、锈蚀等缺陷。

2. 检查刀具的刀刃是否锋利，是否有缺口或不均匀的刀刃。

3. 检查刀具的把手是否牢固，是否有松动或裂纹。

二、尺寸检测
1. 使用测量工具测量刀具的整体长度，宽度和厚度。

2. 使用测量工具测量刀刃的长度，角度和厚度。

三、硬度检测
1. 使用硬度测定仪对刀具进行硬度测试，确保刀具具有足够的硬度来保持其切削性能。

四、材料检测
1. 使用化学分析仪器对刀具的材料成分进行分析，确保刀具材料符合标准要求。

五、功能检测
1. 对于具有特殊功能的刀具，例如多功能刀或电动刀，我们会对其功能进行验证，确保其正常工作。

2. 对于刀具的开启和关闭机制，我们会进行多次操作测试，确
保其灵活可靠。

六、安全性检测
1. 检查刀具是否具有安全保护措施，例如安全锁和刀套等。

2. 对于锋利的刀具，我们会检查其防护措施，例如刀刃的鞘套或收纳盒。

以上是我们对刀具进行的一般检测范本，具体的检测内容和方法可能因刀具类型和用途的不同而有所差异。

我们将根据需要制定相应的检测计划，并确保刀具的质量和安全性能达到标准要求。

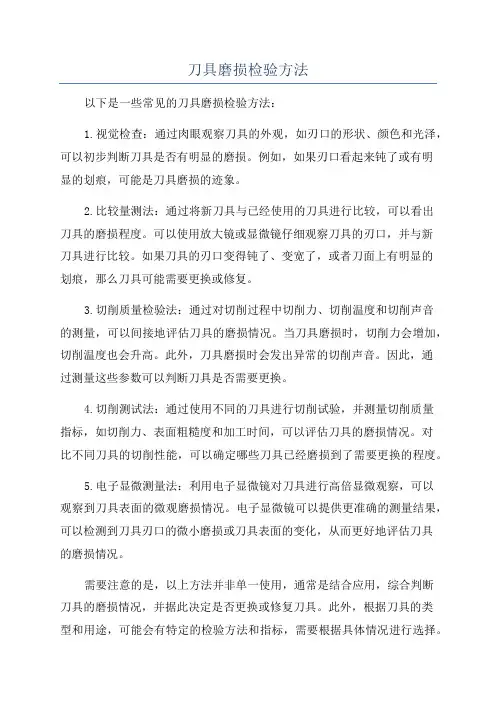

刀具磨损检验方法以下是一些常见的刀具磨损检验方法：1.视觉检查：通过肉眼观察刀具的外观，如刃口的形状、颜色和光泽，可以初步判断刀具是否有明显的磨损。

例如，如果刃口看起来钝了或有明显的划痕，可能是刀具磨损的迹象。

2.比较量测法：通过将新刀具与已经使用的刀具进行比较，可以看出刀具的磨损程度。

可以使用放大镜或显微镜仔细观察刀具的刃口，并与新刀具进行比较。

如果刀具的刃口变得钝了、变宽了，或者刀面上有明显的划痕，那么刀具可能需要更换或修复。

3.切削质量检验法：通过对切削过程中切削力、切削温度和切削声音的测量，可以间接地评估刀具的磨损情况。

当刀具磨损时，切削力会增加，切削温度也会升高。

此外，刀具磨损时会发出异常的切削声音。

因此，通过测量这些参数可以判断刀具是否需要更换。

4.切削测试法：通过使用不同的刀具进行切削试验，并测量切削质量指标，如切削力、表面粗糙度和加工时间，可以评估刀具的磨损情况。

对比不同刀具的切削性能，可以确定哪些刀具已经磨损到了需要更换的程度。

5.电子显微测量法：利用电子显微镜对刀具进行高倍显微观察，可以观察到刀具表面的微观磨损情况。

电子显微镜可以提供更准确的测量结果，可以检测到刀具刃口的微小磨损或刀具表面的变化，从而更好地评估刀具的磨损情况。

需要注意的是，以上方法并非单一使用，通常是结合应用，综合判断刀具的磨损情况，并据此决定是否更换或修复刀具。

此外，根据刀具的类型和用途，可能会有特定的检验方法和指标，需要根据具体情况进行选择。

刀具磨损检验的目的是保证刀具的切削质量和切削效率，确保产品的质量和生产效率的提高。

通过正确使用检验方法，可以及时发现刀具的磨损情况，及时采取措施维护和更换刀具，以确保刀具的正常运行。

同时，还可以通过分析和总结刀具磨损情况，来改进切削工艺和刀具维护方式，以提高刀具寿命和生产效率。

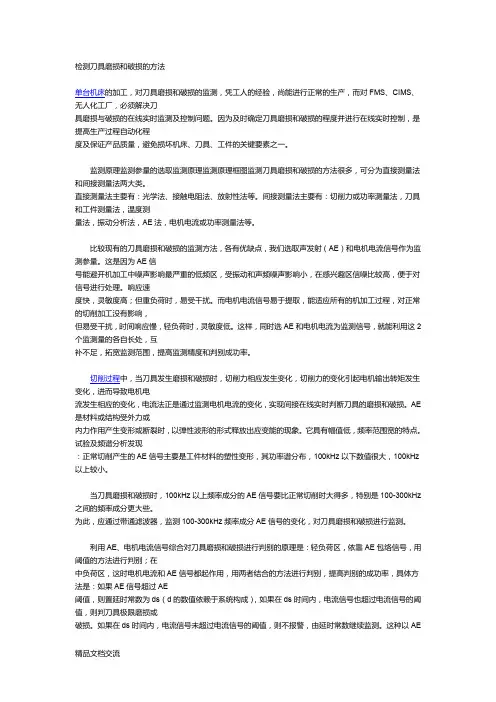

检测刀具磨损和破损的方法单台机床的加工，对刀具磨损和破损的监测，凭工人的经验，尚能进行正常的生产，而对FMS、CIMS、无人化工厂，必须解决刀具磨损与破损的在线实时监测及控制问题。

因为及时确定刀具磨损和破损的程度并进行在线实时控制，是提高生产过程自动化程度及保证产品质量，避免损坏机床、刀具、工件的关键要素之一。

监测原理监测参量的选取监测原理监测原理框图监测刀具磨损和破损的方法很多，可分为直接测量法和间接测量法两大类。

直接测量法主要有：光学法、接触电阻法、放射性法等。

间接测量法主要有：切削力或功率测量法，刀具和工件测量法，温度测量法，振动分析法，AE法，电机电流或功率测量法等。

比较现有的刀具磨损和破损的监测方法，各有优缺点，我们选取声发射（AE）和电机电流信号作为监测参量。

这是因为AE信号能避开机加工中噪声影响最严重的低频区，受振动和声频噪声影响小，在感兴趣区信噪比较高，便于对信号进行处理。

响应速度快，灵敏度高；但重负荷时，易受干扰。

而电机电流信号易于提取，能适应所有的机加工过程，对正常的切削加工没有影响，但易受干扰，时间响应慢，轻负荷时，灵敏度低。

这样，同时选AE和电机电流为监测信号，就能利用这2个监测量的各自长处，互补不足，拓宽监测范围，提高监测精度和判别成功率。

切削过程中，当刀具发生磨损和破损时，切削力相应发生变化，切削力的变化引起电机输出转矩发生变化，进而导致电机电流发生相应的变化，电流法正是通过监测电机电流的变化，实现间接在线实时判断刀具的磨损和破损。

AE 是材料或结构受外力或内力作用产生变形或断裂时，以弹性波形的形式释放出应变能的现象。

它具有幅值低，频率范围宽的特点。

试验及频谱分析发现：正常切削产生的AE信号主要是工件材料的塑性变形，其功率谱分布，100kHz以下数值很大，100kHz 以上较小。

当刀具磨损和破损时，100kHz以上频率成分的AE信号要比正常切削时大得多，特别是100-300kHz 之间的频率成分更大些。

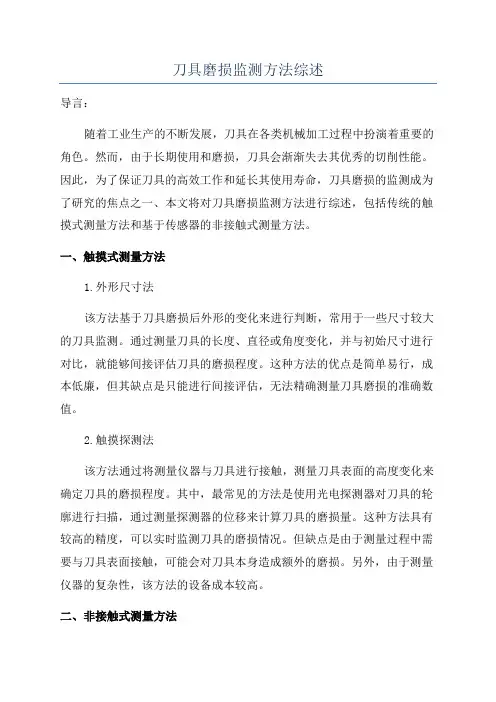

刀具磨损监测方法综述导言：随着工业生产的不断发展，刀具在各类机械加工过程中扮演着重要的角色。

然而，由于长期使用和磨损，刀具会渐渐失去其优秀的切削性能。

因此，为了保证刀具的高效工作和延长其使用寿命，刀具磨损的监测成为了研究的焦点之一、本文将对刀具磨损监测方法进行综述，包括传统的触摸式测量方法和基于传感器的非接触式测量方法。

一、触摸式测量方法1.外形尺寸法该方法基于刀具磨损后外形的变化来进行判断，常用于一些尺寸较大的刀具监测。

通过测量刀具的长度、直径或角度变化，并与初始尺寸进行对比，就能够间接评估刀具的磨损程度。

这种方法的优点是简单易行，成本低廉，但其缺点是只能进行间接评估，无法精确测量刀具磨损的准确数值。

2.触摸探测法该方法通过将测量仪器与刀具进行接触，测量刀具表面的高度变化来确定刀具的磨损程度。

其中，最常见的方法是使用光电探测器对刀具的轮廓进行扫描，通过测量探测器的位移来计算刀具的磨损量。

这种方法具有较高的精度，可以实时监测刀具的磨损情况。

但缺点是由于测量过程中需要与刀具表面接触，可能会对刀具本身造成额外的磨损。

另外，由于测量仪器的复杂性，该方法的设备成本较高。

二、非接触式测量方法1.声发射法该方法通过检测刀具表面的声音信号来判断刀具的磨损程度。

刀具磨损会导致切削过程中产生较大的振动和噪声，这些声音可以被传感器捕捉到，并转化为电信号进行分析。

通过对声波信号的频域和时域分析，可以确定刀具的磨损情况以及可能存在的异常情况。

这种方法的优点是无需接触，对刀具的磨损进行实时监测。

但是，由于刀具的声音在噪声环境中容易受到干扰，因此对该方法的信号处理和分析要求较高。

2.热成像法该方法通过红外热成像仪对刀具的表面温度分布进行观测和分析，以判断刀具的磨损情况。

刀具磨损会导致切削过程中大量的热量变化，这些变化将反映在刀具表面的温度分布中。

通过热成像仪的高精度传感器，可以实时获取刀具的温度分布，并通过图像处理和分析来评估刀具的磨损程度。

列举刀具工作状态检测监控方法一、引言随着工业化的发展，刀具在生产中扮演着重要的角色。

刀具的工作状态直接影响着生产效率和产品质量。

因此，对刀具进行工作状态检测和监控是非常重要的。

本文将介绍几种常用的刀具工作状态检测监控方法。

二、视觉检测方法视觉检测是一种常用的刀具工作状态检测方法。

通过安装摄像头，利用图像处理算法对刀具进行实时监控。

在刀具工作过程中，通过分析刀具的形状、颜色、亮度等特征，可以实时检测刀具的磨损程度、刀尖破损、切削面质量等工作状态指标。

视觉检测方法具有实时性强、非接触式等优点，但对环境光照、切削液等因素有一定的要求。

三、声音检测方法声音检测是另一种常用的刀具工作状态检测方法。

通过安装声音传感器，采集刀具在工作过程中产生的声音信号。

通过对声音信号进行频谱分析、模式识别等处理，可以判断刀具的工作状态。

例如，刀具磨损会导致切削过程中产生高频噪声，通过监测噪声的变化可以判断刀具的磨损情况。

声音检测方法具有实时性好、适用范围广等优点，但对信号处理算法要求较高。

四、振动检测方法振动检测是一种常用的刀具工作状态检测方法。

通过安装振动传感器，采集刀具在工作过程中产生的振动信号。

通过对振动信号进行频谱分析、特征提取等处理，可以判断刀具的工作状态。

例如，刀具磨损会导致切削过程中产生的振动信号发生变化，通过监测振动信号的变化可以判断刀具的磨损情况。

振动检测方法具有实时性好、非接触式等优点，但对信号处理算法要求较高。

五、力信号检测方法力信号检测是一种常用的刀具工作状态检测方法。

通过安装力传感器，采集刀具在工作过程中产生的力信号。

通过对力信号进行分析和处理，可以判断刀具的工作状态。

例如，刀具磨损会导致切削力的变化，通过监测切削力的变化可以判断刀具的磨损情况。

力信号检测方法具有实时性好、精度高等优点，但对传感器的选择和安装位置有一定的要求。

六、温度检测方法温度检测是一种常用的刀具工作状态检测方法。

通过安装温度传感器，采集刀具在工作过程中产生的温度信号。

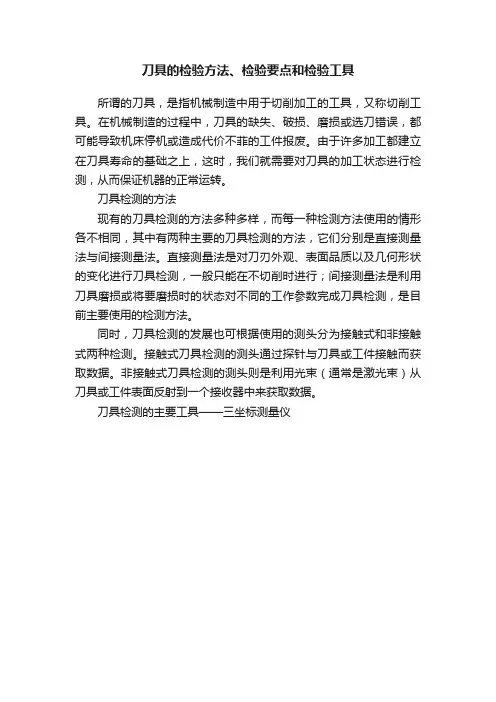

刀具的检验方法、检验要点和检验工具
所谓的刀具，是指机械制造中用于切削加工的工具，又称切削工具。

在机械制造的过程中，刀具的缺失、破损、磨损或选刀错误，都可能导致机床停机或造成代价不菲的工件报废。

由于许多加工都建立在刀具寿命的基础之上，这时，我们就需要对刀具的加工状态进行检测，从而保证机器的正常运转。

刀具检测的方法
现有的刀具检测的方法多种多样，而每一种检测方法使用的情形各不相同，其中有两种主要的刀具检测的方法，它们分别是直接测量法与间接测量法。

直接测量法是对刀刃外观、表面品质以及几何形状的变化进行刀具检测，一般只能在不切削时进行；间接测量法是利用刀具磨损或将要磨损时的状态对不同的工作参数完成刀具检测，是目前主要使用的检测方法。

同时，刀具检测的发展也可根据使用的测头分为接触式和非接触式两种检测。

接触式刀具检测的测头通过探针与刀具或工件接触而获取数据。

非接触式刀具检测的测头则是利用光束（通常是激光束）从刀具或工件表面反射到一个接收器中来获取数据。

刀具检测的主要工具——三坐标测量仪。

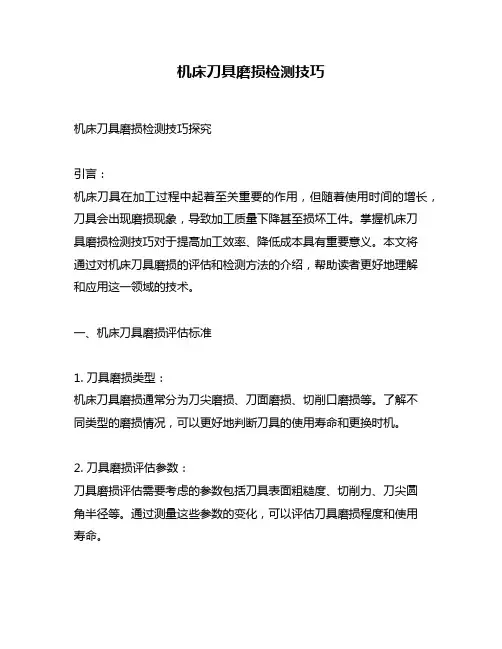

机床刀具磨损检测技巧机床刀具磨损检测技巧探究引言：机床刀具在加工过程中起着至关重要的作用，但随着使用时间的增长，刀具会出现磨损现象，导致加工质量下降甚至损坏工件。

掌握机床刀具磨损检测技巧对于提高加工效率、降低成本具有重要意义。

本文将通过对机床刀具磨损的评估和检测方法的介绍，帮助读者更好地理解和应用这一领域的技术。

一、机床刀具磨损评估标准1. 刀具磨损类型：机床刀具磨损通常分为刀尖磨损、刀面磨损、切削口磨损等。

了解不同类型的磨损情况，可以更好地判断刀具的使用寿命和更换时机。

2. 刀具磨损评估参数：刀具磨损评估需要考虑的参数包括刀具表面粗糙度、切削力、刀尖圆角半径等。

通过测量这些参数的变化，可以评估刀具磨损程度和使用寿命。

二、机床刀具磨损检测方法1. 观察法：通过肉眼观察刀具表面的磨损痕迹，如刀尖变钝、表面划痕等，来初步评估刀具的磨损程度。

这种方法简单直观，但对于微小磨损很难判断，需要借助其他方法进行验证。

2. 金相显微镜观察：金相显微镜可以放大刀具表面的微观结构，通过观察金相组织的变化来评估刀具的磨损程度。

这种方法可以提供更详细的信息，但对设备和操作要求较高，适用于实验室环境。

3. 声学检测：利用超声波检测刀具的磨损情况，通过检测刀具表面的回声信号来识别刀具的磨损程度。

这种方法快速、无损、非接触，适用于在线检测和实时监测。

4. 剩余寿命评估：通过测量刀具切削力、功率消耗等参数的变化，利用理论模型或实验曲线进行剩余寿命预测。

这种方法需要建立模型或进行大量的实验验证，适用于对刀具寿命的精确预测。

三、机床刀具磨损检测技巧的应用意义1. 提高加工效率：准确评估刀具磨损程度，及时更换磨损刀具，可以避免刀具因过度磨损导致加工质量下降、工件损坏等问题，从而提高加工效率和产品质量。

2. 降低成本：通过精确评估刀具的寿命，合理规划刀具更换周期，可以避免过早更换刀具和因刀具损坏导致的生产停工，降低成本并提高生产效益。

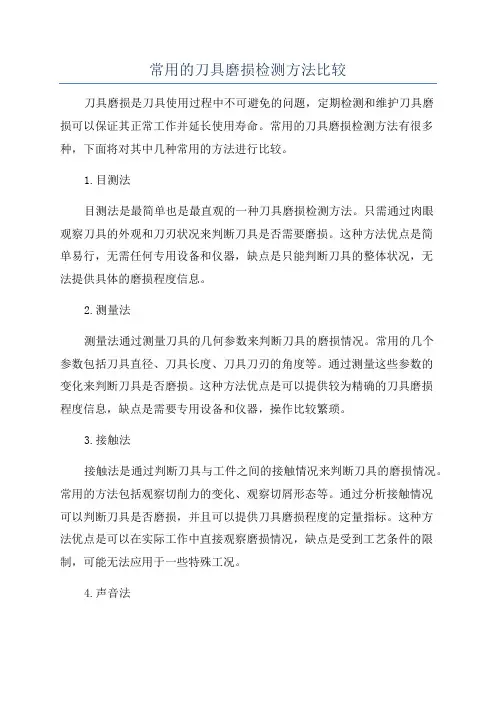

常用的刀具磨损检测方法比较刀具磨损是刀具使用过程中不可避免的问题，定期检测和维护刀具磨损可以保证其正常工作并延长使用寿命。

常用的刀具磨损检测方法有很多种，下面将对其中几种常用的方法进行比较。

1.目测法目测法是最简单也是最直观的一种刀具磨损检测方法。

只需通过肉眼观察刀具的外观和刀刃状况来判断刀具是否需要磨损。

这种方法优点是简单易行，无需任何专用设备和仪器，缺点是只能判断刀具的整体状况，无法提供具体的磨损程度信息。

2.测量法测量法通过测量刀具的几何参数来判断刀具的磨损情况。

常用的几个参数包括刀具直径、刀具长度、刀具刀刃的角度等。

通过测量这些参数的变化来判断刀具是否磨损。

这种方法优点是可以提供较为精确的刀具磨损程度信息，缺点是需要专用设备和仪器，操作比较繁琐。

3.接触法接触法是通过判断刀具与工件之间的接触情况来判断刀具的磨损情况。

常用的方法包括观察切削力的变化、观察切屑形态等。

通过分析接触情况可以判断刀具是否磨损，并且可以提供刀具磨损程度的定量指标。

这种方法优点是可以在实际工作中直接观察磨损情况，缺点是受到工艺条件的限制，可能无法应用于一些特殊工况。

4.声音法综上所述，不同的刀具磨损检测方法有各自的优点和适用场景。

目测法简单易行，适合于简单的刀具磨损情况判断；测量法可以提供较为精确的定量指标，适用于复杂的磨损情况判断；接触法可以在实际工作中进行检测，但受到工艺条件限制；声音法简单易行，但只能提供定性指标。

在实际应用中，可以根据具体情况选择合适的检测方法或结合多种方法进行磨损检测。

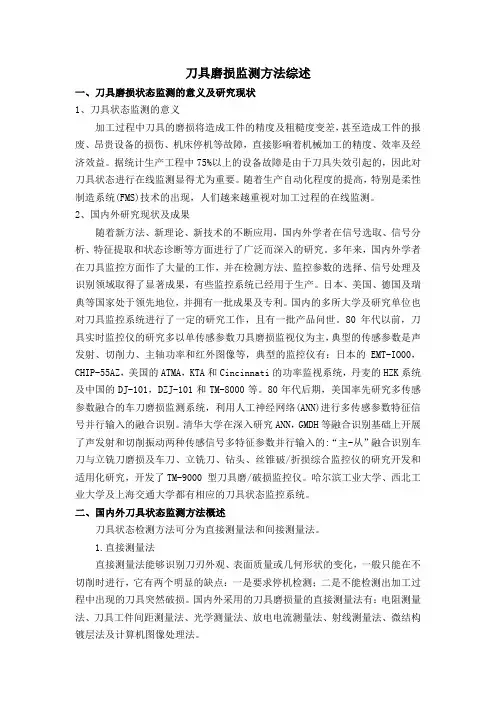

刀具磨损监测方法综述一、刀具磨损状态监测的意义及研究现状1、刀具状态监测的意义加工过程中刀具的磨损将造成工件的精度及粗糙度变差，甚至造成工件的报废、昂贵设备的损伤、机床停机等故障，直接影响着机械加工的精度、效率及经济效益。

据统计生产工程中75%以上的设备故障是由于刀具失效引起的，因此对刀具状态进行在线监测显得尤为重要。

随着生产自动化程度的提高，特别是柔性制造系统(FMS)技术的出现，人们越来越重视对加工过程的在线监测。

2、国内外研究现状及成果随着新方法、新理论、新技术的不断应用，国内外学者在信号选取、信号分析、特征提取和状态诊断等方面进行了广泛而深入的研究。

多年来，国内外学者在刀具监控方面作了大量的工作，并在检测方法、监控参数的选择、信号处理及识别领域取得了显著成果，有些监控系统已经用于生产。

日本、美国、德国及瑞典等国家处于领先地位，并拥有一批成果及专利。

国内的多所大学及研究单位也对刀具监控系统进行了一定的研究工作，且有一批产品问世。

80年代以前，刀具实时监控仪的研究多以单传感参数刀具磨损监视仪为主，典型的传感参数是声发射、切削力、主轴功率和红外图像等，典型的监控仪有：日本的EMT-IO00，CHIP-55AZ，美国的ATMA，KTA和Cincinnati的功率监视系统，丹麦的HZK系统及中国的DJ-101，DZJ-101和TM-8000等。

80年代后期，美国率先研究多传感参数融合的车刀磨损监测系统，利用人工神经网络(ANN)进行多传感参数特征信号并行输入的融合识别。

清华大学在深入研究ANN，GMDH等融合识别基础上开展了声发射和切削振动两种传感信号多特征参数并行输入的:“主-从”融合识别车刀与立铣刀磨损及车刀、立铣刀、钻头、丝锥破/折损综合监控仪的研究开发和适用化研究，开发了TM-9000 型刀具磨/破损监控仪。

哈尔滨工业大学、西北工业大学及上海交通大学都有相应的刀具状态监控系统。

二、国内外刀具状态监测方法概述刀具状态检测方法可分为直接测量法和间接测量法。

机械加工中的刀具磨损检测与优化随着科技的不断发展，机械加工工业得到了长足的发展。

在机械加工过程中，刀具是起到决定性作用的装备之一。

然而，在长时间的切削过程中，刀具会不可避免地发生磨损，这会影响加工质量和效率。

因此，刀具磨损的检测与优化成为了提高机械加工效率和降低成本的关键问题之一。

一、刀具磨损检测技术为了准确地检测刀具磨损情况，科学家和工程师们提出了各种各样的刀具磨损检测技术。

以下将介绍几种常见的刀具磨损检测技术。

1. 光学显微镜检测光学显微镜是一种常用的刀具磨损检测工具。

通过放大刀具表面的图像，可以清晰地观察到刀具的磨损情况。

光学显微镜可以提供直观的信息，但是它的分辨率有限，很难检测到细微的磨损。

2. 扫描电子显微镜(SEM)检测扫描电子显微镜是一种高分辨率的显微镜，它使用电子束而不是光线来放大样本的图像，可以获得更详细的信息。

通过SEM检测，可以准确地观察到刀具的微观磨损，但是这种方法成本较高，对于一些小型企业来说可能不太实用。

3. 声学检测声学检测是一种利用声音信号来判断刀具磨损程度的方法。

通过分析切削过程中产生的声音，可以判断刀具是否磨损。

声学检测方法不需要直接接触刀具，因此对刀具的保护非常好。

然而，这种方法对切削条件和环境的要求较高，可能受到噪音的干扰。

二、刀具磨损优化刀具的磨损会导致加工效率下降和工件质量下降，因此刀具磨损的优化也十分重要。

以下将介绍几种常见的刀具磨损优化方法。

1. 切削参数优化通过优化切削参数，可以减少刀具的磨损。

例如，合理选择切削速度、进给速度和切削深度，可以降低切削载荷和摩擦力，减少刀具的磨损。

2. 刀具涂层技术刀具涂层技术是一种常用的刀具磨损优化方法。

通过在刀具表面涂覆特殊材料，可以提高刀具的硬度、抗磨性和热稳定性，延长刀具的使用寿命。

3. 刀具材料改良改良刀具的材料也是一种有效的刀具磨损优化方法。

选择合适的刀具材料，可以增强刀具的抗磨性和耐热性，延长刀具的寿命。

数控机床的刀具磨削质量检测方法数控机床是一种现代化的高精度加工设备，广泛应用于制造业的各个领域。

而刀具磨削质量是保证数控机床加工精度和效率的重要因素之一。

因此，开发一种准确可靠的刀具磨削质量检测方法对于数控机床的正常运行和加工质量的提升至关重要。

本文将介绍几种常用的数控机床刀具磨削质量检测方法。

首先，其中一种常用的刀具磨削质量检测方法是利用显微镜观察刀具表面形貌。

显微镜可以放大刀具表面的细微特征，如磨削痕迹、磨削轮磨削后遗留的磨屑等。

通过观察这些特征可以评估刀具的磨削质量。

例如，如果刀具表面上存在较多的磨削痕迹和磨屑，则说明磨削质量较差，可能会影响切削效果和加工质量。

其次，利用扫描电子显微镜（SEM）可以进一步观察和分析刀具表面的形貌特征。

相比于普通显微镜，SEM具有更高的放大倍率和更好的分辨率。

通过SEM可以清晰地观察到刀具表面的微观结构和表面粗糙度。

通过对比样品与标准样品的表面粗糙度，可以评估刀具的磨削质量。

此外，SEM还可以通过能谱分析等方法进一步研究刀具表面的元素成分和化学性质，从而评估刀具的材料质量。

第三种常见的刀具磨削质量检测方法是利用光学三维测量技术。

光学三维测量技术可以实现对刀具表面的非接触式高精度测量。

通过获取刀具表面的三维点云数据，并进行数据处理和分析，可以得到刀具的各种形貌指标，如刀具的表面粗糙度、轮廓偏差、尺寸误差等。

这些指标可以用来评估刀具的磨削质量，并帮助判断刀具在加工过程中是否存在问题。

最后，还有一种常用的刀具磨削质量检测方法是利用专用设备进行切削试验。

通过在特定的切削条件下对不同磨削刀具进行试验，并测量加工结果，可以评估不同刀具的磨削质量和切削性能。

例如，在相同的切削条件下，对比切削力、切削温度、加工表面粗糙度等指标可以有效地评价刀具的磨削质量。

综上所述，数控机床的刀具磨削质量检测是提高加工精度和效率的关键。

常用的检测方法包括显微镜观察、扫描电子显微镜分析、光学三维测量和切削试验等。

数控机床刀具的质量检测与评价方法数控机床刀具是数控机床加工的重要工具，其质量直接影响着加工效果和产品质量。

因此，对数控机床刀具进行质量检测与评价，可以提高加工效率、保证产品质量，对于企业的发展具有重要意义。

首先，数控机床刀具的质量检测与评价需要从以下几个方面进行考虑。

1. 外观检查：通过肉眼观察，检查刀具是否有明显的外观缺陷，如裂纹、磨损、变形等。

同时，还需检查刀具的表面质量，确保刀具表面光洁度符合要求。

2. 尺寸测量：通过工具测量仪器，对数控机床刀具的各个关键部位尺寸进行测量，包括刀具长度、刀尖直径、刃长等。

确保数控机床刀具的尺寸精确度达到要求，以保证加工的准确性。

3. 硬度检测：利用硬度计等仪器，对数控机床刀具的硬度进行检测。

硬度是刀具使用寿命和切削性能的关键指标之一，对于刀具的质量评价来说非常重要。

4. 切削性能测试：通过实际加工试验，对数控机床刀具的切削性能进行评价。

例如，对于铣刀而言，可以通过铣削试验来评价切削力、表面质量等指标；对于刀具而言，可以通过切削试验来评价切削速度、切削力等指标。

5. 寿命试验：通过长时间的使用，观察和记录数控机床刀具的寿命。

根据刀具的实际使用寿命来评价其质量，从而为后续的选型提供参考依据。

其次，数控机床刀具的质量评价方法可以有以下几种。

1. 分级评价方法：将数控机床刀具根据其质量水平进行分级评价，可以结合国家标准和企业内部标准，确定不同等级的判据，并将刀具进行分级排列，从而为后续的选型和使用提供参考。

2. 综合评价方法：综合考虑数控机床刀具的外观、尺寸、硬度、切削性能等多个方面的指标，通过加权平均等方法，得到一个综合评价指标，从而对刀具的质量进行评价。

这种方法可以综合考虑各个指标的重要程度，更全面地评价刀具的质量水平。

3. 对比评价方法：将数控机床刀具与相同类型的其他刀具进行对比评价，比较它们在尺寸、硬度、切削性能等方面的差异。

通过对比评价，可以直观地了解刀具的优势和不足，为选型提供依据。

基于深度学习的刀具磨损状态检测综述摘要：刀具磨损现象在切削加工中非常常见，且会对被加工产品的加工效率与精度造成严重影响。

本文以刀具磨损状态为研究对象，从检测信号、信号特征与提取、模式识别三个方面展开了深入分析，主要完成了对支持向量机、隐马尔可夫、人工神经网络以及模糊聚类等模型的构建，分析出深度学习在刀具磨损检测中的重要意义，旨在借助深度学习方法来实现对刀具磨损状态的准确判断。

关键词：刀具磨损；检测信号；信号特征与提取；模式识别1绪论近年来，现代制造技术的发展趋于自动化与智能化，在进行自动化加工时，对于被加工产品而言，无论是加工精度，还是表面质量，均会直接受到刀具磨损状态的影响，因此在进行加工时，对刀具磨损状态进行实时检测就变得尤为重要。

2检测信号在数控机床刀具进行切削时，会伴随诸多物理信号，刀具磨损状态的变化可由这些信号来反映，检测系统性能的优良取决于检测信号的选择，所选择检测信号应该具有不易受环境因素干扰、对刀具状态变化反映迅速、易于测量等特点。

无论是功率、切削力、电流、振动以及声发射等信号，还是温度信号和表面粗糙度信号等物理信号，均能够用来对刀具磨损状态进行识别以及检测，对振动传感器以及AE传感器进行了展示。

2.1切削力信号在进行切削时，随着刀具使用次数的增加，其刃部磨损程度会随之增加，与被加工工件之间的摩擦力也会跟着增加，最终导致切削力跟着增加，所以在进行切削时，对于刀具磨损程度来说，可将切削力信号视为其物理信号，能够用来对前者进行反映。

大部分研究人员以刀具磨损以及切削力为研究对象，通过对其的研究来完成对两者映射关系的建立。

2.2振动信号振动信号是由于切削过程中被加工产品与刀具刃部之间相互接触碰撞而产生的一种信号。

无论是刀具和被加工部件间所存在的动态相互作用，还是机器部件所存在的周期性运动，均能够导致机床振动的出现。

机床振动能够对加工性能带来不利影响，同时降低了刀具的使用寿命以及加工工件的表面质量，使刀具更易出现磨损。

刀具破损检测的方案概述在制造业中，刀具是重要的工具，用于切割、加工和修整材料。

由于长期使用和磨损，刀具可能会出现破损，导致工作效率下降甚至无法正常工作。

因此，刀具破损检测的方案至关重要。

本文将介绍一种用于刀具破损检测的方案，包括检测方法、数据分析和结果评估。

检测方法方法选择刀具破损检测可以采用多种方法，如声学检测、振动检测和图像处理等。

每种方法都有其优缺点，选择合适的方法取决于具体应用场景和需求。

声学检测声学检测是一种常用的刀具破损检测方法，通过分析刀具产生的声音来判断刀具是否破损。

正常刀具的声音频率和幅度在一定范围内，当刀具破损时，声音特征会发生变化。

可以使用麦克风或传感器将刀具产生的声音信号采集下来，并通过信号处理算法进行分析和判断。

振动检测振动检测是另一种常用的刀具破损检测方法，通过监测刀具的振动情况来判断刀具是否破损。

正常刀具的振动频率和幅度在一定范围内，当刀具破损时，振动特征会发生变化。

可以使用加速度传感器或振动传感器将刀具的振动信号采集下来，并通过信号分析和处理算法进行判断。

图像处理图像处理是一种非常直观和普遍的刀具破损检测方法，通过对刀具的图像进行分析来判断刀具是否破损。

可以使用相机或光学传感器拍摄刀具的图像，然后通过图像处理算法提取特征并进行破损判断。

数据分析特征提取对于不同的检测方法，需要选择合适的特征来描述刀具的状态和破损情况。

声学检测可以通过频谱分析来提取声音频率和幅度特征，振动检测可以通过频谱分析和时域分析来提取振动频率、幅度和波形特征，图像处理可以通过图像分析和数字图像处理算法来提取刀具的表面纹理、形状和颜色特征。

模型建立针对不同的特征，可以建立相应的模型来进行破损检测。

可以使用机器学习算法，如支持向量机（SVM）、决策树或人工神经网络，通过训练集和测试集的数据来建立模型，并将新的刀具数据输入模型进行判断。

效果评估为了评估刀具破损检测方案的效果，可以采用多种指标来衡量模型的准确率和鲁棒性。

刀具磨损检验方法1.视觉检验法：视觉检验法是最简单和直观的一种方法，通过观察刀具的外观变化来判断刀具的磨损情况。

一般来说，刀具的磨损会导致刃口变钝、表面出现划痕和磨损痕迹等。

操作时，将刀具放在光线良好的地方，仔细观察刀具的刃口和表面是否有磨损迹象。

如果刃口变钝、表面有磨损，则说明刀具已经磨损。

2.尺寸测量法：尺寸测量法主要是通过测量刀具的尺寸变化来判断磨损情况。

一般来说，刀具的尺寸变化与刀具的磨损程度有直接的关系。

操作时，使用测量工具（如卡尺、游标卡尺等）测量刀具的关键部位的尺寸，与新刀具的尺寸进行对比。

如果测量值较小，明显小于新刀具的尺寸，则说明刀具已经磨损。

3.镜像法：镜像法是利用刀具表面的反光特性来判断磨损情况。

一般来说，刀具的磨损会导致表面变得不光洁，反光度下降。

操作时，将一块光洁度高的平板放在刀具表面，观察刀具表面的镜像。

如果发现镜像模糊、不清晰或有明显的磨损痕迹，则说明刀具已经磨损。

4.试切试验法：试切试验法是通过刀具在工作过程中的切削效果来判断磨损情况。

一般来说，刀具的磨损会导致切削力的增加、切削质量的下降等。

操作时，选择一块标准工件，使用新刀具和磨损刀具进行试切。

通过比较两次试切的切削力、切削质量等指标，如果发现磨损刀具的切削力较大、切削质量较差，则说明刀具已经磨损。

5.质量分析法：质量分析法是通过分析切削工件的质量来判断刀具的磨损程度。

一般来说，刀具的磨损会导致工件的表面质量下降、尺寸精度降低等。

操作时，选择一批具有一定数量的工件，使用新刀具和磨损刀具进行切削。

通过测量工件的表面质量、尺寸精度等指标，比较新刀具和磨损刀具切削的工件质量差异，如果发现磨损刀具切削的工件质量较差，则说明刀具已经磨损。

以上是刀具磨损检验方法的主要几种，每种方法都有其独特的优点和适用范围。

在实际的刀具磨损检验中，可以根据具体情况选择合适的方法进行检测，以保证刀具的使用寿命和工作效率。

刀具状态检测方法1. 1 直接测量法直接测量法能够识别刀刃外观、表面品质或几何形状变化, 一般只能在不切削时进行。

它有两个明显的缺点: 一是要求停机检测, 占用生产工时; 二是不能检测加工过程中出现的刀具突然损坏, 使其应用受到限制。

主要方法有: 电阻测量法、刀具工件间距测量法、射线测量法、微结构镀层法、光学测量法、放电电流测量法、计算机图像处理法等。

a 电阻测量法该方法利用待测切削刃与传感器接触产生的电信号脉冲, 来测量待测刀具的实际磨损状态。

该方法的优点是传感器价格低, 缺点是传感器的选材必须十分注意, 既要有良好的可切削性, 又要对刀具寿命无明显的影响。

该方法的另一个缺点是工作不太可靠, 这是因为切屑和刀具上的积屑可能引起传感器接触部分短路, 从而影响精度。

b 刀具工件间距测量法切削过程中随着刀具的磨损, 刀具与工件间的距离减小, 此距离可用电子千分尺、超声波测量仪、气动测量仪、电感位移传感器等进行测量。

但是这种方法的灵敏度易受工件表面温度、表面品质、冷却液及工件尺寸等因素的影响, 使其应用受到一定限制。

c 射线测量法将有放射性的物质掺入刀具材料内, 当刀具磨损时, 放射性的物质微粒就会随切屑一起通过一个预先设计好的射线测量器。

射线测量器中所测得的量是同刀具磨损量密切相关的, 射线剂量的大小就反映了刀具磨损量的大小。

该法的最大弱点是, 放射性物质对环境的污染大, 对人体健康非常不利。

此外, 尽管此法可以测量刀具的磨损量, 并不能准确地测定刀具切削刃的状态。

因此, 该法仅适用于某些特殊场合, 不宜广泛采用。

d 微结构镀层法将微结构导电镀层同刀具的耐磨保护层结合在一起。

微结构导电镀层的电阻随着刀具磨损状态的变化而变化, 磨损量越大, 电阻就越小。

当刀具出现崩齿、折断及过度磨损等现象时, 电阻趋于零。

该方法的优点是检测电路简单, 检测精度高, 可以实现在线检测。

缺点是对微结构导电镀层的要求很高: 要具有良好的耐磨性、耐高温性和抗冲击性能.e 光学测量法光学测量法的原理是磨损区比未磨损区有更强的光反射能力, 刀具磨损越大, 刀刃反光面积就越大, 传感器检测的光通量就越大。

机械加工刀具精度检测与校准在机械加工领域中，刀具的精度对于加工品质和效率起着至关重要的作用。

因此，对机械加工刀具的精度进行检测和校准是必不可少的一项工作。

本文将介绍机械加工刀具精度检测与校准的方法和步骤。

一、机械加工刀具精度检测的方法1. 外径检测：通过测量刀具的外径来确定其直径是否符合规定要求。

常用的检测方法包括千分尺、显微镜和投影仪等。

在检测中，需注意避免测量误差，保持测量环境的稳定和刀具的平稳运转。

2. 刀尖圆度检测：刀尖圆度是刀具中心线与刀尖轨迹之间的偏差。

通过使用圆柱度测量仪或其他圆度测量设备，可检测刀尖圆度，并将结果与规定要求进行比对。

3. 刀片平行度检测：刀片平行度是刀片轴向与工件轴线之间的偏差。

常见的检测方法包括投影仪和光学测量仪。

在检测过程中，需确保刀具和测量设备之间的相对位置稳定，并进行适当的调整。

4. 刀片线度检测：刀片线度是刀片主轴与工件表面之间的偏差。

通常使用直角仪、万能米和光学座标仪等测量设备进行检测。

在测量过程中，应确保刀具与测量设备之间的相对位置相对稳定，并进行仔细的调整。

5. 切削力检测：通过测量切削过程中的力大小来评估刀具的精度。

常见的检测设备有力传感器和力测量仪等。

在检测过程中，需注意减小其他干扰因素对测量结果的影响。

二、机械加工刀具精度校准的步骤1. 参考标准的准备：准备适当的标准刀具或参考工件来确保校准的准确性。

这些标准应与待校准的刀具具有相同的精度要求。

2. 刀具安装与装夹：将待校准的刀具正确安装在机床上，并采用适当的装夹方式，保证刀具稳定可靠。

3. 校准检测：按照上述的检测方法和相应的设备对刀具进行校准检测。

记录检测结果并与参考标准进行对比。

4. 校准调整：根据校准检测的结果，对刀具进行调整，使其达到所需的精度要求。

5. 再次检测：在进行校准调整后，再次进行检测，确保校准效果符合要求。

6. 校准结果记录：将校准前后的检测结果进行记录，以备后续参考和验证。
