OCCUPATION2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要:电源电路为彩色电视机各个组成部分提供所需的工作电压,是电视机正常工作的前提。
一旦电源电路发生故障,电视机将处于“三无”状态(无伴音、无光栅、无图像)。
彩色电视机的电源采用的是开关稳压电源,具有工作效率高、稳压性能好、调整范围宽等优点,还可以实现遥控开、关机,但电路复杂,故障率高,是电视机检修的重点部位。
本文以TCL2116型彩色电视机为例对其电源电路进行分析,并根据经验对出现的常见故障检修进行总结。
关键词:彩色电视机 电源电路 分析 故障检修开关式稳压电源,是一个将交流转换为直流,将直流又转换为交流,再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化,且无论输入电压和电源负载发生何种变化,它都能使输出电压保持在一个非常稳定的工作状态,是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源(如伴音系统、场输出系统等),但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例,其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势,在反馈绕组⑤~⑥间产生互感电动势加至开关调整管的基极,使开关调整管自激振荡,经开关变压器耦合,在变压器二次绕组中分别输出几组直流电压,供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801~ VD804、C804~C805、限流电阻R801及滤波电容C806等组成。

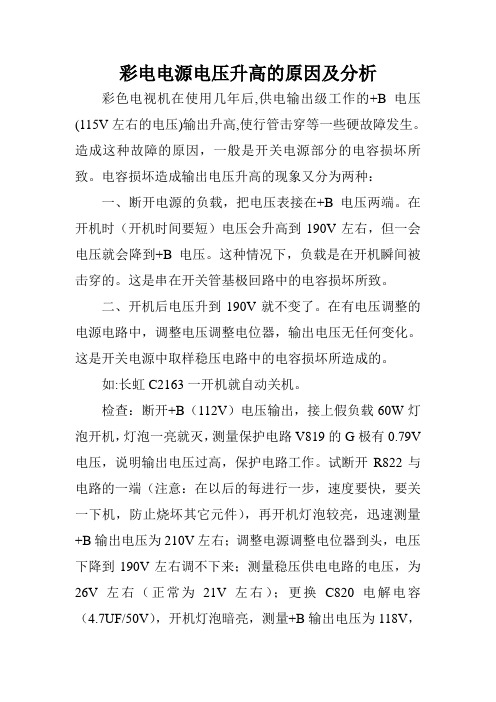

彩电电源电压升高的原因及分析彩色电视机在使用几年后,供电输出级工作的+B电压(115V左右的电压)输出升高,使行管击穿等一些硬故障发生。
造成这种故障的原因,一般是开关电源部分的电容损坏所致。
电容损坏造成输出电压升高的现象又分为两种:
一、断开电源的负载,把电压表接在+B电压两端。
在开机时(开机时间要短)电压会升高到190V左右,但一会电压就会降到+B电压。
这种情况下,负载是在开机瞬间被击穿的。
这是串在开关管基极回路中的电容损坏所致。
二、开机后电压升到190V就不变了。
在有电压调整的电源电路中,调整电压调整电位器,输出电压无任何变化。
这是开关电源中取样稳压电路中的电容损坏所造成的。
如:长虹C2163一开机就自动关机。
检查:断开+B(112V)电压输出,接上假负载60W灯泡开机,灯泡一亮就灭,测量保护电路V819的G极有0.79V 电压,说明输出电压过高,保护电路工作。
试断开R822与电路的一端(注意:在以后的每进行一步,速度要快,要关一下机,防止烧坏其它元件),再开机灯泡较亮,迅速测量+B输出电压为210V左右;调整电源调整电位器到头,电压下降到190V左右调不下来;测量稳压供电电路的电压,为26V左右(正常为21V左右);更换C820电解电容(4.7UF/50V),开机灯泡暗亮,测量+B输出电压为118V,
调整电源调整电位器,使+B电压输出为112V,故障排除。
电路中电压高的原因-概述说明以及解释1.引言1.1 概述:电路中电压高的原因是一个重要的问题,它直接影响着电路的稳定性和安全性。
在实际应用中,我们经常会遇到电路中电压过高的情况,这可能是由于多种原因导致的。
本文将对电路中电压高的原因进行深入分析,探讨其对电路的影响,同时提出解决方法。
通过本文的研究,我们可以更好地理解电路中电压高的问题,提高电路的可靠性和稳定性。
1.2 文章结构文章结构部分:本文将首先介绍电路中电压高的影响,包括在不同情况下电压升高可能导致的问题和危险。
接着,将对电压升高的原因进行分析,包括各种可能的因素和背后的物理原理。
最后,将探讨解决电路中电压高问题的方法,包括从源头控制电压的产生,以及采取合适的保护措施来确保电路和设备的安全和稳定性。
1.3 目的本文的目的是对电路中电压高的原因进行深入分析,探讨电压升高对电路的影响,以及解决电路中高电压问题的方法。
通过本文的阐述,读者可以更加全面地了解电路中电压高的原因,掌握电路设计与维护中需要注意的关键问题,提高对电路高压问题的认识和应对能力。
同时,本文也旨在引起读者对电路安全与稳定运行的重视,促进相关领域的学术研究和工程实践的发展。
2.正文2.1 电路中电压高的影响在电路中,电压高可能会导致多种问题和影响。
首先,电路中的高电压可能导致组件的过热和损坏。
当电压超出电子元件的额定工作范围时,会对元件产生过高的电场强度和电流,从而可能导致元件内部结构的破坏,甚至发生烧毁现象。
其次,电路中的高电压可能引起电流增加,从而导致线路过载。
高电压会导致电流增加,超出线路、开关、保险丝等元件的额定工作范围,从而导致线路的过载,甚至引发电路的短路或火灾。
因此,电路中的高电压可能对电路的安全性产生严重的影响。
另外,高电压还会对电路中的其他元件产生影响,比如高电压可能会导致电子元件的性能下降,电路的波形失真,甚至干扰其他电子设备的正常工作。
因此,电路中电压高的影响是多方面的,严重影响电路的正常工作和安全性。
康佳彩电常见故障及维修1:故障机型:T2163E故障现象:水平亮线故障检修:检查场块LA7830之6,3脚供电均为24V正常,2脚无12V输出电压,4脚输入为1.7V(正常为0.8V左右);查TB1238N之24脚场激励电压输出为3V(正常为1V);查TB1238N之23脚为9V(正常为5V);分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。
脱开TB1238N之23`28脚测之果如所料。
换TB1238N后OK。
2:故障机型:T3466C故障现象:三无(雷击机)故障检修:关机测滤波电容C901(330UF/400V)两端电压为300V,说明开关电源没有振荡(振荡的标志是:300V在关机后逐渐降为0V)。
拆机测STR6709A的非在路电阻值明显不正常,再测外围无不良元件。
换STR6709A开机灯闪一下即灭,将光耦3、4断开加一只12K电阻,B+负载去掉加60W灯泡作假负载。
测B+为135V正常,说明初级环路正常,故障在次级稳压调整环路。
经查光耦1、2短路,换PC817一切OK试机半小时后自动关机,查的电源初级VD908(5295J)正向阻值降低,换之开机发现有时能开有时不能开,不能开时测CPU之14脚POWE电压为0.4V(待机),用数字表测能开机时B+电压为148V偏高,怀疑不能开机是进入保护状态,经查SE140开路电阻不正常,换新SE140测B+为141V 一切正常。
3:故障机型:T2580(艺术电视)故障现象:图象不清故障检修:进总线调AGC.AFT正常,单第二天开机图象依然不清,连去两次故障依旧。
将电视送我处进总线调整时发现AFT总在ON与NG之间变换,经查ON为正在进行自动调整.NG为失调;怀疑AFT中周不良,换中周(0361)进总线按音量+调AFT发现由ON变为数字43,按呼号减退出总线。
进用户菜单进行自动搜索OK,以后未发现图象不清。
4:故障机型:F2109E故障现象:不开机故障检修:用数字表测B+电压在60V—110V之间来回变化,椐此判断开关变压器初级基本正常。
熊猫彩电维修记录41.熊猫2168 无光无字符,伴音正常。
检修:测量开关电源输出电压B1为150V/正常115V,B4为0V/正常24V,再测V805 C极为33V(B4电压为场输出块和行推动管供电)。
B1电压升高,经查系R817(由100K变为130K)阻值变大引起,更换B1在100V----140V之间可调,调在115V即可。
再查B4电路,发现R824(2.2欧姆)有明显烧焦,经测开路,说明其负载电流太大,测量N501(TA8403K)各脚发现2,3,7对地1脚为0欧姆短路。
更换R824和TA8403K,开机正常。
(分析:该机因R817阻值变大输出电压升高而引起TA8403K损坏。
)2004-04-09.2.熊猫3608A 伴音正常有嗡声,图象S形扭曲。
原因及部位:开关电源滤波电容C706(120UF/400V)失效引起。
2004-04-22.3.熊猫2566 据用户讲收看中突然三无,指示灯也不亮。
检修:测量开关电源各路输出电压,仅C564两端为4V,其它脚为0V。
关机用电阻档分别测量B1----B7各对地阻值,发现测量C565两端正反均为0,经查VD555(RU3YX)击穿,用RU2代换正常。
2004-05-26.4.熊猫C54P10 无色彩但黑白图象伴音正常。
原因及部位:R617(2.7K)开路。
(熊猫机通病)。
2004-05-31.5.熊猫DB47C4 伴音正常,图象随部基本正常,下部拉长且底边字倒立于屏幕中央部位。
原因:因Q501(7.5V)稳压管漏电引起。
2004-07-06.6.熊猫C54P5 三无,有吱吱声。
检修;测量各路输出电压,发现C721两端为4V/正常25V。
当断开LA7830 6脚时,出现水平一条亮线,伴音正常,将LA7830更换正常。
7熊猫25M01 伴音正常,无光无字符。
原因及部位:因灯丝限流电阻R494两端离焊引起,(熊猫机通病)2004-07-13.8.熊猫2138A 三无,指示灯不亮。
【新提醒】彩电开关电源常见故障检修方法开关型稳压电源由于功耗小、效率高、温升低、稳压范围宽、重量轻等优点而被广泛用于彩色电视机,但电路复杂导致分析、维修困难,使该部分故障几乎占彩电故障的60 %~70 % , 为了能准确、快速地检修故障,了解故障特点、掌握检修方法是必要的。
需要指出的是,由于彩色电视机开关电源底板局部或全部电路带电,维修时为了确保人身安全和避免一些不必要的损失,最好在市电与电源输入端之间加接一个1∶1 的隔离变压器(图1)。
如要使用示波器、扫描仪、信号发生器等设备检测电路,应将这些设备的三芯电源插头线的地线断开(图2)。
另外,检修时电源不能空载,必须加接280Ω 左右的假负载进行检查。
图1 使用隔离变压器图2 测量仪器安全接电示意图开关电源一旦出现故障,供电就会立即中断,主要表现为光、图、声全无,光栅过暗,图像扭动或出现黑横带干扰等。
产生这些故障的主要原因是开关电源元件损坏、变质,致使开关电源无法启动、无电压输出;稳压电路元件变质或性能变化,导致输出电压不正常(电压过高或过低以及交流纹波增大),造成光栅或图像异常。
下面就详细说明一些常见故障及其检修方法。
并联型开关稳压电源常见故障及检修方法无光、无声、无图,烧保险丝这类故障发生在整流滤波电路,一般是整流二极管或滤波电解电容击穿,可用万用表欧姆档测量,判断整流二极管及滤波电容是否击穿。
无光、无声、无图,不烧保险丝,过压保护电路不动作开关电源的负载短路、开关变压器次级整流二极管击穿及开关电源内启动电路、反馈电路脉宽调整电路故障都可能产生此现象,由于涉及范围较大,因此应首先确定故障部位位于负载还是开关电源内部。
可按以下步骤检修:先将开关电源各输出端开路,然后在115V 输出端接一只390Ω、50W 的电阻(或100W、75W 灯泡)。
然后开机测量115V 输出端电压是否正常:若基本正常则为负载短路,若开机后仍无输出电压则为开关电源内电路内部故障。
彩电屡损行管或电源管故障检修方法与技巧(2011-07-08 17:30:56)1、彩电行扫描电路的故障原因分析2007年04月30日星期一19:42一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压,可判断行输出级是否存在直流短路;电压正常则表明不存在直流短路,但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏,这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常,说明行输出管以前的电路基本正常;如果发射结无电压,说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时,发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲;偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压力0,此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲,行管不工作于脉冲状态。
因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在交流短路,常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低,便说明行输出级存在直流短路,常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意,这种方法对某些彩电不适用。
例如,某些彩电采用锁频式开关电源,由行逆程脉冲去同步开关电源,在行电路不工作时,开关电源的输出电压会下降。
如果缺少这方面的经验,会误认为行输出级存在直流短路:又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因为负载减轻而上升到143V 和130V,可能会引发不应有的故障。
彩电开关电源检修的方法及技巧在彩电的所有电路中,电源部分的故障率相当高,也是彩电维修中重要的一部分。
现在的彩色电视机电源电路几乎都是采用开关式稳压电源电路,它大致分为并联型和串联型两大类,其振荡电路大多采用自激式振荡电路,开关电源的原理这里就不多说了,下面主要介绍一下开关电源的检修方法。
一彩电开关电源的构造组成彩电开关电源一般是由振荡电路、稳压电路、保护电路三大部分组成。
1.振荡电路主要由启动电路、开关管、开关变压器和振荡电路等组成。
开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。
2.稳压电路开关电源的稳压原理均采用脉冲调宽式的稳压方式。
稳压部分的电路由取样、比较放大、基准电压和激励器组成,它通过控制调宽管来改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的。
很多机芯此部分电路都是采用光耦件组合而成的。
3.保护电路彩电开关电源都设有过流保护、过压保护、欠压保护(短路保护),还有过热保护及尖峰脉冲吸收等保护电路,其保护方式均是使电路停振。
其中过压保护的作用是防止由于电源内部故障而造成输出电压过高。
过压保护电路的取样点一般取自220V交流经整流滤波后的电压或主负载供电电压,通过一个齐纳二极管(稳压管)来进行取样判别。
过流保护的作用是防止由于负载过流或电源内部故障而造成的开关管过流。
尖峰脉冲吸收保护的作用是,吸收开关管由导通转为截止时产生的尖峰脉冲,保护开关管。
短路保护电路的取样点一般都在稳压电源输出的低压组电源上,通过一个二极管来进行判别取样的。
二彩电电源检修方法和技巧在彩电的维修中,由于电源所产生的故障是相对较多的,并且会出现各种各样的故障现象。
检修电源的方法很多。
在此就以长虹C2151型彩电电源为例。
打开机盖后,我们可先用嗅觉闻一闻机内是否有烧焦等异味,同时观察机内是否有严重的烧坏痕迹。
特别是元件是否有烧焦爆裂,这样可从有明显变化的元件着手,然后可通过听觉,若听到机内有“吱吱”的叫声,大多是由于电源负载有短路或保护电路作用引起的。
彩电电源开关管损坏原因分析与检修技巧一、损坏原因开关管是彩电开关电源核心元件,由于工作在大电流、高电压的状态,除过流过压会造成损坏外,还应考虑其饱和导通时间与截止时间之比。
损坏原因主要有以下方面。
1.过压损坏因电源过压而烧坏开关管的原因主要有以下几点。
(1)市电输入电压过高。
开关管c-e极承受电压为市电经整流得到的电压与开关管截止时脉冲变压器自感电压之和,正常为450~650V之间(视机型而定)。
若市电输入电压过高,超过开关管最高耐压值,开关管即被击穿。
(2)尖峰脉冲吸收电路有故障。
尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。
若该电路元件开路,失去吸收尖峰脉冲的功能,就有可能击穿开关管。
(3)感应电压过高。
开关变压器绕组引脚虚焊(接触不良),或开关管稳压环路出现故障,都可能导致开关变压器感应电压升高,当加到开关管c极电压总和大于其最高反压时,就会将开关管击穿。
(4)整流桥堆损坏。
若整流桥堆击穿,表现为通电即烧保险丝,一般不会危及后面的电路。
但有时也可能因交流市电窜入而损坏开关管。
2.过流损坏因电源过流而损坏开关管的原因主要以下方面。
(1)启动电路失效。
在开机瞬间,由于开关电源的稳压环路还处在不稳定状态,开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流,引起开关管损坏。
启动电路的作用是,在开机瞬间减小脉冲占空比,以缩短开关管的导通时间,延长截止时间,避免开关管损坏。
若启动电路有故障,将可能损坏开关管。
(2)负载严重短路。
负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。
通常,上述元件短路时,过流保护电路会动作,但若此时恰遇保护电路失效,开关管就会因功耗剧增而发热损坏。
注意:对于自激式开关电源,当负载严重短路时,开关变压器电感量会急剧下降而导致开关电源停振,因此不会损坏开关管。
(3)负载过重。
造成负载过重的原因有:元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等。
TCL彩电常见故障及维修2009-10-08 15:11TCLAT21211机自动关机开机指示灯一亮即灭为Q206(c1815)坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地tcl2901a自动搜索,遇到信号自动返回原状态,进入总线,把各数据抄下来,换好储存器后,再进入总线,写好数据就可以了。
但要事先将菜单中中英文转换一项记住是那一页那一项,电视修好后,退出总线,进入菜单可见一片杂乱无章的字母,记住中英转换4L:b+w是那一页.项,就很容易将电视修好。
2113E缺红色Q501 F422视放管虚焊,通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.¬C416--561P电容性能不良行不工作2939DR机无声无图,视放板三极管Q503、504击穿.(注意:8838系列机型通病:视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成,开机无光栅:C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. TCLS6708电源自动关机R83156K2W变值7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型 R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。
R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。
TcL2980D.2988D.2988G等飞利浦机芯待机正常,开机吱吱响两声,激励管C极4V以下,则行包坏.TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.TCL(AT21189B,AT21206)电视机无规律关机通病;该机型常常会不定时间关机,将Q804(DTC124)取消可根治,本人已经修过三十多台该机型这种故障,效果很好,同机型的还有;AT2170,AT21215,AT2165,AT2113,AT2175AT21286,AT21181今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常TCL东芝机心TB1238的常见走台故障:1 , 自动调台不存多为AFT中周变质 2,VT电压的电阻R004/33K损坏TCL2988DB满屏有4毫米间隔的齿型波干扰,有信号,无信号均如此。
电子报/2007年/12月/16日/第008版
彩电维修
彩电电源电压升高的原因、关键电容及维修
安徽宋叶芳
一、电解电容变质引起电源电压升高
在彩电维修中,电源电压升高的故障率很高。
此类故障表现出来的现象是多种多样的:有的表现为“难启动”;有的表现为“三无”;有的由于过压保护电路不完善或过压保护电路失效,将行管击穿、场集成电路和伴音集成电路等大量元件击穿,更严重的还可能使显像管极间打火甚至损坏显像管等。
而引起电源电压升高的故障多数是由于某些开关电源中“关键”电容变质失效造成的。
这些“关键”电容都是容量不大、耐压不高的小电解电容器,而这些电容器在电路中所用数量很多,很难确定哪个电容器有问题,即使怀疑到它时,用万用表、电容器表也查不出异常,通常用替换的办法来解决。
对于有大量元件击穿损坏,特别是电解电容爆裂的故障,通常是电源电压升高所致。
在检修时,除更换损坏的元件外。
还必须找出电源电压升高的真正原因,否则,将会再次损坏所换上的元件。
对于表现为“难启动”或“三无”的故障,多是由于过压保护电路动作,使开关电源停振,属开机即保护,一般不会造成大量元件损坏。
为了判断“难启动”或“三无”故障是电源启动电路或正反馈电路引起的,还是电源脉宽控制电路中的“关键”电容变质引起的,可用调压器将输入交流市电电压调为100V左右,开机若能启动,且调节调压器时开关电源输出的电压随输入的交流电压有变化,调节开关电源中的取样电位器,输出电压也有变化,则故障是由那些“关键”电容失效引起。
若仍不能启动,则是由启动电路或正反馈电路引起,或电压正常而过压保护电路有故障。
附表为一些常见彩电机芯造成开关电源输出电压升高的“关键”电容。
二、哪些是引起彩电电源电压升高的关键电容
1.开关管基极电解电容
图1和图2所示简图,是开关电源中脉宽控制电路对开关管的控制方式,在绝大多数自激振荡型开关电源中都使用这两种控制方式。
在图1所示电路中,脉宽控制管直接并联在开关管基极与发射极之间。
而图2所示电路中脉宽控制管通过电解电容C1并联在开关管基极与发射极之间,这只电解电容C1就是可以引起开关电源输出电压升高的关键电容之一。
从图3~图5还可以看出,关键电容和二极管(图3中的VD308、图4中的VD903、图5中的VD810)以及开关变压器的一个绕组组成了一个整流滤波电路。
其中关键电容C1的作用是:(1)作为脉宽控制管的工作电源。
很显然。
如果电容C1损坏了。
脉宽控制管的工作电源就出现了问题,脉宽控制管对开关管的控制作用减小,开关电源的输出电压自然要升高;(2)脉宽控制管导通时,通过C1给开关管基极加负偏压,使开关管截止。
如果电容C1损坏了,脉宽控制管导通时间通过C1给开关管基极提供的负偏压减小,开关电源的输出电压自然要升高;(3)脉宽控制管导通时,通过C1对开关管基极电流分流,使开关管截止。
如果电容C1不良。
损耗增大,脉宽控制管对开关管基极电流的分流作用减小,开关电源的输出电压自然要升高。
2.开关电源间接误差取样滤波电容
图6所示是开关电源误差取样电路方式之一,取样电压直接从+B电压分压取出,这种取样方式称为直接取样。
在这种取样方式中,误差取样滤波电容就是+B滤波电容,而+B滤波电容损坏的几率相对较小。
图7所示是开关电源误差取样电路方式之二,在开关变压器上单独设立误差取样电压绕组和整流滤波电路,这种取样方式称为间接取样。
在这种取样方式中C2是引起开关电源输出电压升高的关键电容之二。
当取样滤波电容C2损坏后,误差取样电压减小,导致开关
电源输出电压升高。
