《欧姆定律》综合练习题教科版

可编辑修改精选全文完整版欧姆定律练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

欧姆定律练习题含答案一、选择题1. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I2. 以下哪个选项正确描述了电阻、电流和电压之间的关系？A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻无关D. 电阻与电流成正比，与电压无关3. 当电阻保持不变时，电压增加一倍，根据欧姆定律，电流将：A. 减少一半B. 保持不变C. 增加一倍D. 增加四倍4. 一个电路中的电阻为10Ω，通过它的电流为0.2A，根据欧姆定律，电压为：A. 2VB. 1VC. 0.2VD. 0.5V5. 如果电路中的电阻为20Ω，电压为5V，那么通过电阻的电流为：A. 0.25AB. 1AC. 0.1AD. 0.5A二、填空题6. 在一个简单的电路中，如果电流为0.5A，电阻为4Ω，根据欧姆定律，电压为______。

7. 欧姆定律的数学表达式是电压等于电流乘以电阻，即V = ______。

8. 如果电路中的电压为12V，电阻为6Ω，根据欧姆定律，电流为______。

9. 欧姆定律表明，电流的大小与电压成正比，与电阻成______。

10. 当电阻为固定值时，电压增加，电流也会相应地______。

三、简答题11. 请解释欧姆定律在电路分析中的重要性。

12. 为什么说欧姆定律是基本的电路定律之一？13. 如果在一个电路中，电阻增加，而电压保持不变，根据欧姆定律，电流会发生什么变化？14. 描述一下，如果电路中的电压增加，而电阻减少，电流会如何变化？15. 欧姆定律如何帮助我们计算电路中的功率？四、计算题16. 一个电路的电阻为15Ω，如果通过它的电流为0.3A，计算该电路的电压。

17. 假设一个电路的电压为24V，电阻为8Ω，求通过该电路的电流。

18. 一个电阻为30Ω的电路，如果电压为18V，求通过该电阻的电流。

19. 已知一个电路的电压为9V，电阻为3Ω，计算通过该电路的电流。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

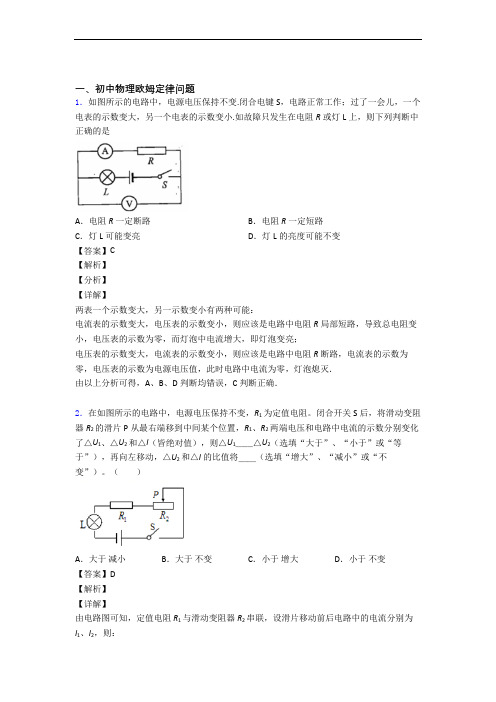

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．在如图所示的电路中，电源电压保持不变，R1为定值电阻。

闭合开关S后，将滑动变阻器R2的滑片P从最右端移到中间某个位置，R1、R2两端电压和电路中电流的示数分别变化了△U1、△U2和△I（皆绝对值），则△U1______△U2（选填“大于”、“小于”或“等于”），再向左移动，△U2和△I的比值将______（选填“增大”、“减小”或“不变”）。

（）A．大于减小B．大于不变C．小于增大D．小于不变【答案】D【解析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，设滑片移动前后电路中的电流分别为I1、I2，则：△I =I 2-I 1，由欧姆定律可得，电路中的电流为I 1时，此时的电压分别为：U 1=I 1R 1， U 2=U -U 1-U L =U -I 1R 1-I 1R L ，电路中的电流为I 2时，电压分别为：U 1′=I 2R 1，U 2′=U -U 1′- U L =U -I 2R 1-I 2R L ，那么：△U 1=U 1′-U 1 =I 2R 1-I 1R 1=(I 2-I 1)R 1=△IR 1，即：11R U I=∆∆， 所以，△U 1和△I 的比值不变；△U 2=U 2′-U 2=( I 1-I 2)( R 1+R L )=△IR 1+△IR L =△U 1+△IR L ，则△U 1＜△U 2； 故选D 。

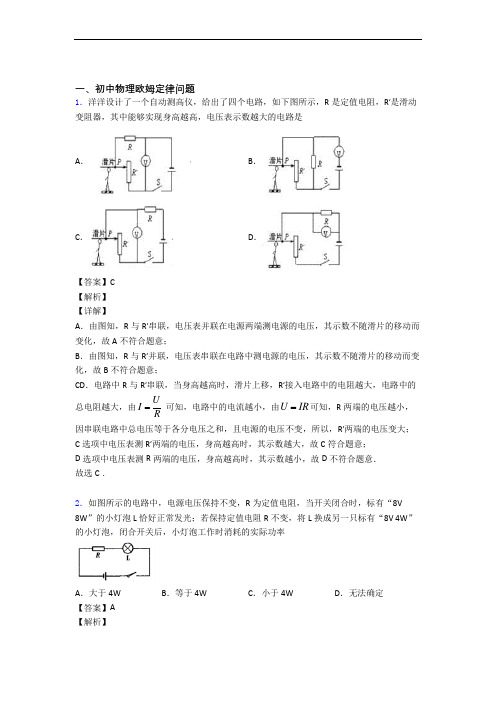

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】 【详解】 根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W ”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

欧姆定律（一）1.研究同一导体中的电流与它两端电压的关系时，要保持电阻不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；滑动变阻器的作用是改变电路中的电流。

该实验的结论是_导体的电阻不变时，通过导体的电流和它两端的电压成正比_。

2.研究相同电压下不同导体中电流与它的电阻的关系时，要保持电压不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；教材P81图4.5.1中滑动变阻器的作用是保持电阻R两端的电压不变。

实验过程中要更换不同的电阻做实验。

该实验的结论是导体两端的电压不变时，通过导体的电流和它的电阻成反比。

3.德国物理学家欧姆，在大量实验事实的基础上得出了一段电路中电流与电压和电阻关系的重要结论：一段导体中的电流与该段导体两端的电压成正比，与该段导体的电阻成反比。

其数学表达式为I=U/R。

考法1伏安法测电阻例1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（B）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化变式冲关1.如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（A）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙考法2 欧姆定律例2.根据欧姆定律，下列说法正确的是（C）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小变式冲关2.一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（B）A．R甲＜R乙B．R甲＞R乙C．R甲＝R乙D．无法判定☆基础训练1．在学过欧姆定律后，同学们有以下认识，其中正确的是（A）A．电阻中有电流时它两端一定有电压B．欧姆定律揭示了导体中的电压与电流、电阻的关系C．当电阻一定时，导体的电压与电流成正比D．根据欧姆定律的变形公式R＝可知：导体的的电阻随电压和电流的变化而变化2．关于电流、电压、电阻的关系，下列说法正确的是（A）A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

《欧姆定律》练习题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）A 、采用序号1与2对比，是研究电阻大小是否与长度有关B 、采用序号1与3对比，是研究电阻大小是否与长度有关C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关2.如图所示的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A 、L 1和L 2都变亮B 、L 1和L 2都变暗C 、L 1变亮，L 2变暗D 、L 1变暗，L 2不变第2题 第4题3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（ ）A.干路电流为3AB.L 1的电阻小于L 2的电阻C.L 1两端的电压小于L 2两端的电压D.并联电路中各支路电流一定不同4.在如图所示的电路中，电源电压为4.5V 且保持不变.闭合开关S 后，电压表的示数是3V ，则（ ）A 、小灯泡两端的电压为3VB 、小灯泡两端的电压为1.5VC 、向右移动滑片P ，电流表压数变小D 、向右移动滑片P ，电流表示数变大第5题 第6题5.如图电路，电源电压保持不变，R 0为定值电阻.闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）A.6伏B.7.5伏C.9伏D.15伏6.在图中的电路中，电源电压保持不变.闭合开关S 后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )A. 电阻R 断路，电流表示数变小B. 电阻R 短路，电压表示数变小C. 电阻R 断路，电流表示数变大D. 电阻R 短路，电压表示数变大7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A 的电流与其两端的电压成正比B.导体A 的电阻大于导体B 的电阻C.当在导体B 的两端加上1V 的电压时，通过导体B 的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A第7题第8题第9题8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )A.0～2ΩB.0～8ΩC.2Ω～8ΩD.8Ω～10Ω9.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是（）① L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路A.①B.①③C.③④D.②⑤10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题11.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω.12.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）14.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电路上，需要给它________联一个_______Ω的电阻.15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第13题第15题第16题16.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.17.现有两个电阻分为为10Ω和15Ω，把它们接入一电路中，电源电压为6V，则流过源的最大电流为________A，最小电流为_________A.三、实验与探究题（本共3题，每空3分，共30分）18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化.步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等.（1）“步骤1”的设计目的是为了探究；（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是（填“大于”、“小于”）0.1A，滑片应该向移动（选填“左”、“右”），此时，手和眼睛的分工是.（3）如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是：.19.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.（1）当油箱向外输油时，油量表的示数将.（2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是__Ω.20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻R L(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线若干.实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如下图)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其(1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V，此时定值电阻R的电阻为多大?22.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20 ，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.欧姆定律习题答案一、选择题1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 617.1 0.24三、实验与探究题18.（1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R接线柱松动等）19.（1）减小（2）4020.（1）甲（2）电池的节数（3）丙四、计算题21.（1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.22.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S闭合，把滑片P滑至a端时，R2与L并联，U L=U2’=6VI2’=U2’/R2=6V/10Ω=0.6AI L=I-I2’=0.4AR L=U L/I L=15Ω。

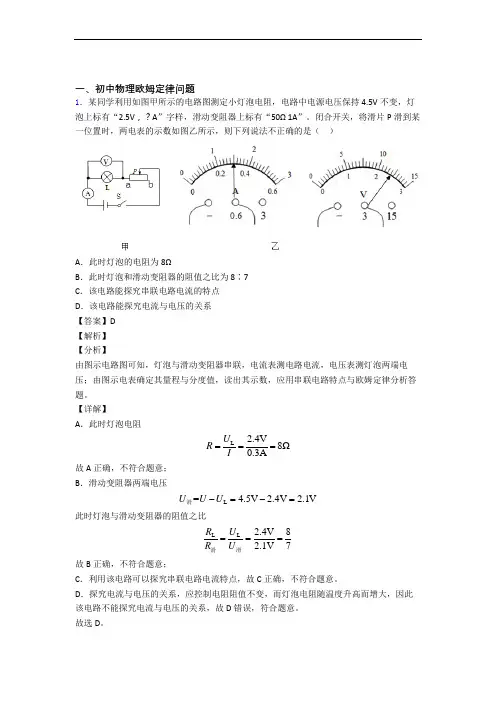

一、初中物理欧姆定律问题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（）A．R1的阻值为20 ΩB．当R2接入阻值为50 Ω时它的功率最大C．电源电压为6 VD．该电路消耗的最大电功率为0.9 W【答案】C【解析】【分析】【详解】AC．从图乙可以看到，当滑动变阻器两端电压是2V时，其功率是0.8W，可计算得到这时电路中的电流是1110.8W0.4A2VPIU===同理，当滑动变阻器两端电压是5V时，其功率是0.5W，电路中的电流是2220.5W0.1A5VPIU===设电源电压是U电源，可以得到关系式10.4A2VR U⋅+=电源10.1A5VR U⋅+=电源解得110ΩR=、6VU=电源；A错误、C正确；B．从图乙可以看到，当滑动变阻器两端电压是5V时，其功率是0.5W，这时滑动变阻器接入电路的阻值大小是()225V50Ω0.5WR==当R2接入阻值为50 Ω时它的功率不是最大，B错误；D．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V3.6W10ΩUPR===电源D 错误。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

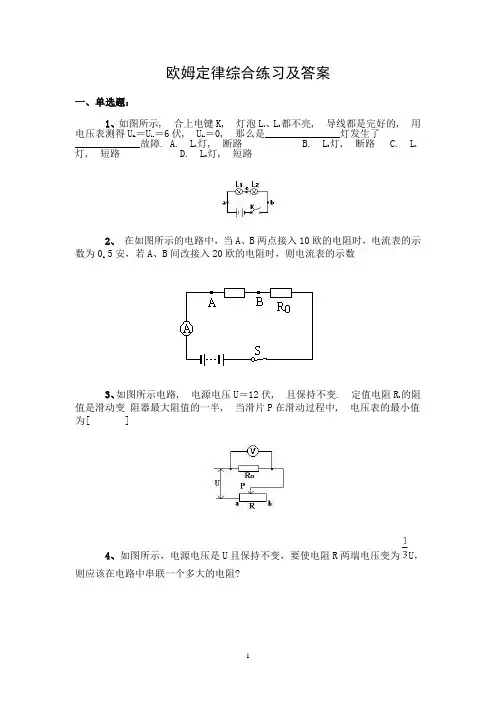

欧姆定律综合练习及答案一、单选题：1、如图所示, 合上电键K, 灯泡L1、L2都不亮, 导线都是完好的, 用电压表测得U ab＝U bc＝6伏, U ac＝0, 那么是_______________灯发生了_____________故障. A. L1灯, 断路 B. L2灯, 断路 C. L1灯, 短路 D. L2灯, 短路2、在如图所示的电路中，当A、B两点接入10欧的电阻时，电流表的示数为0.5安，若A、B间改接入20欧的电阻时，则电流表的示数3、如图所示电路, 电源电压U＝12伏, 且保持不变. 定值电阻R0的阻值是滑动变阻器最大阻值的一半, 当滑片P在滑动过程中, 电压表的最小值为[ ]4、如图所示，电源电压是U且保持不变，要使电阻R两端电压变为U，则应该在电路中串联一个多大的电阻?5、甲灯和乙灯通电时间之比为1∶2，通过甲灯的电荷[量]和通过乙灯的电荷[量]之比为2∶3，则通过甲、乙两灯的电流之比是[ ]6、图示电路中, 电源电压为12V, R1＝30Ω,当K由触点1, 依次转到2、3位置时,电流依次递减0.1A, 则R2和R3分别是 [ ]7、如图所示，电源电压U恒定，=60Ω，若将开关S闭合，电路中的总电流增加到S断开时总电流的4倍，则的值是[ ]二、填空题：本大题共8小题，从第8小题到第10小题每题1.0分小计3.08、在如图所示电路中，电流表A1与A2的示数分别为0.4A和0.1A，R1的阻值为3Ω，求电路中的总电阻________．9、某电路中的电阻增加3欧时, 电流变为原来的, 则原来的电阻是________欧.10、导体的电阻为15Ω，当其两端的电压为6V时，通过它的电流是0.4A；当将它两端的电压增加到12V时，通过它的电流为________A．11、电阻串联后接到电压为U的电源上，两端的电压分别为．已知U=，=12Ω，则=_________Ω，=_________Ω．12、如图所示，电阻R1＝3欧，R2＝6欧，电源电压为4.5伏且保持不变，当开关S1、S都闭合时，A2表的示数是________安；当S1闭合，S打开时，A1表的示数是________安．13、如图所示，3个阻值均为10Ω的电阻R1、R2、R3串联后接在电压恒定为U的电路中，某同学误将一只电流表并联在电阻R2两端，发现电流表的示数为1.5A，据此可推知电压U＝________V，若将一只电压表代替电流表并联在R2两端，则电压表的示数为________V．14、电阻=10Ω，=20Ω，将它们串联后接入电源两端．若通过的电流为0.2A，则两端的电压是________V，电源电压是________V.15、如图所示，电阻R1＝R2＝R3＝5欧，电源电压为6伏且保持不变．要使电流表的示数为0.6安，应闭合开关________；要使电流表的示数是2.4安，应闭合开关________；要使电流表的示数是1.2安，则应闭合开关________．四、计算题：17、某电路中的电阻增加3Ω时，电流即变为原来的4/5，求原来的电阻是多大？要使电流降为原来的一半，还要加多大的电阻？18、如图所示，R0＝10欧，电源电压保持不变．闭合开关S后，使滑动变阻器的滑片滑至中点c时，电流表的读数为1.5安，当滑片滑至端点b时，电流表的读数为1安．求：(1)电源的电压是多少伏？(2)滑动变阻器的最大阻值是多大？19、在图所示的电路中， R＝20Ω，滑动变阻器规格为“2A10Ω”，电源电压为6V，试求滑动变阻器的滑片P从左向右移动时，电流表和电压表的示数变化范围．20、在如图所示的电路中，电源电压恒为9伏，电阻R1的阻值是12欧，电流表的量程是3安．(1)当开关S1、S2均断开时，电灯L恰能正常发光，此时电流表的示数是0.3安，则灯L的额定电压是多少伏，灯丝的电阻为多少欧？(设灯丝的电阻不变) (2)当开关S1、S2均闭合时，在移动滑动变阻器的滑片P的过程中，允许滑动变阻器接入电路的最小阻值是多少欧？(3)当开关S1、S2均闭合，滑动变阻器的滑片P移至最右端时，电流表的示数是1.5安，则滑动变阻器的最大阻值是多少欧？此时电阻R1两端的电压为多少伏？欧姆试卷标准答案（总分：100 考试时间：121分钟）一、单选题：本大题共7小题，从第1小题到第7小题每题2.0分小计14.0分；共计14.0分。
