DriveMonitor_使用简介

DriveMonitor中⽂说明Device identificaton 设备标识Device Navigator 设备导航1.Assisted commissioning 帮助调试（辅助试车）2. direct to parameter list 直接进⼊参数表3. Load standard application 负荷，标准，应⽤Parameter voerview参数，概观（查看）1. User Parameter ⽤户参数设置2 . Parameter menu 参数菜单（1）Common Parameter 普通参数设置（2）Terminals 终端（3). Communicotion 通讯1.Serial lnterfaces 连续，界⾯2. Field bus lnterfaces 现场总线，界⾯连接3.Simolink 粗粒⼩麦粉4.SCB/SCI 对话控制，/雷达（4）.Control-/status word 控制状态字（5）.Setpoint channel 选择路径(6).Control Asynchronous Motor 控制异步感应电动机1.V/f+seepd—regular 不变速度2.V/f-Control v/f控制3.V/f-Control Textile 纺织⽤v/f控制4. Vector ctrl speed controller ⽮量速度管理5.Vector ctrl Flux Setpoint 选择移动⽮量6. Vector ctrl cirrent controller/motor model ⽮量电流控制电机模型(7). Control Synchronous Motor 控制（管理）同步电机1. V/f-Control （sync）V/f调速器2.Vector ctrl speed controller（sync）⽮量速度管理3. Vector ctrl Flux Setpoint （sync）选择移动⽮量4.Vector ctrl cirrent controller/motor model（sync）⽮量电流控制电机模型(8）.Control Synchronous Motor Perm 控制（管理）同步电机1.V/f+Speed Regulator（sync Perm）2.V/f-Control （sync Perm）V/f调速器3.V/f-Control Textile（sync Perm）4.Vector ctrl speed controller（sync Perm）⽮量速度管理5. Vector ctrl Flux Setpoint（sync Perm）选择移动⽮量6.Vector ctrl cirrent controller/motor model（sync Perm）(9)．ElevatorMode 升降⽅式1.Set Up 电影（迷局）2.Control and Operation 控制操作(10). Mode-Encoder Data 电机编码器资料1. Asynchronous Motor 异步电动机2.Synchronous Motor 同步电机3.Synchronous Motor Permanent Field 同步电机⽤磁场(11).Gating Unit 选通单元(12).Process Control 过程控制(13).Data Sets 数据放置1.BICO-Parameter2.FDS-Parameter3.SMD-Parameter4.ATpa、MotID-Parameter(13).Diagnostics 诊断1.Fault/Alarm 缺点警报2. DisplayMessage 显⽰信息(14).Functions 功能（函数）(15).Release 释放（放开）(16).Free Blocks ⾃由电影(17).T echnology Controller ⼯艺学管理者(18).Comfort-/Simple Ramp Generator 缓和简单斜坡发⽣器3. Functions 功能4. Quick Parameter Setting 快速参数设置5. Board Configuration 板组合（布置）6. Drive Settings 驱动设置7. Power Definition 运动定义Free Parameterization⾃由参数优化Parameter List Complete 参数总表完成Diagnostics1.Faults/Alarm 缺点警报2.DisplayMessage 显⽰信息System 系统1.Empty 空的Storage in parameter set 存储在参数集List of all office parameter 清单全部离线参数1 File ⽂件1. New 新的Based on factory setting 基于⼯⼚设置Empty parameter set 新建⼀个项⽬2.open 打开3.sep up an USS NOLINE connection4.Export 输出Database 数据库Basic 基本technology 总称（⼯业技术⼯艺学）5.import 输⼊6.convert 转变7.parameter sets last dealt with 参数固定分配连续8.exit 退出View 查看Toolbar ⼯具栏Statusbar 状态Tools ⼯具online 在线options 选项language 语⾔Topics 题⽬AboutDriveMonitor 关于驱动显⽰Window 窗⼝Arrange 排列No splitting 没有分割Split Horizontally ⽔平分割Arrange icons 排列图标Tools ⼯具ONLINE Settings 在线设置Options 选项Language 语⾔Diagnostics 诊断Fault diagnostic memory 故障诊断内存display messages 显⽰消息Thyristor diagnostics 晶闸管诊断Trace 跟踪Parameters for trac ⽤于跟踪参数Operate 操作parameters 参数device identification 装置识别Access rights 访问权限commissioning 调试display parameters 显⽰参数control systemSetpoint setting 设定值的设置Monitoring and messages 监测和信息Control word and status word Communication 通讯Profile parameters 简介参数Free parameterization ⾃由参数Parameter list 参数列表Drive Navigator 驱动器导航Assisted commissioning 辅助调试direct to parameter list 直接向参数列表download parameter file to drive 参数⽂件下载驱动save drive parameters to a file 驱动参数保存⼀个⽂件夹load standard application 加载标准的应⽤View 视图Offline 离线Online(write RAM) 在线Parameterview 参数查看Toolbar ⼯具栏Statusbar 状态栏Drive nacigator bar 驱动器导航栏File ⽂件New 新的（空的)Open 打开Drive Properties 驱动器属性Save As…另存为Compare to ⽐较Print 打印Generate CSVExport 输出Learn Database 了解数据库Download 下载Upload 上载Execute script 执⾏脚本Script-editor 脚本编辑Close down device 关闭系统Exit 退出Record settings 记录设置Recording 记录Pretrigger 触发前Trigger settings 触发设置Trigger condition 触发条件Trigger valueFault 错误activate once and load data ⼀旦激活和加载数据activate and permanently load data 激活和永久载⼊数据Curve 曲线overwrite 覆盖Read data 读取数据Keep current 保持当前。

DriveMonitor 的安装语言Language install in DriveMonitor
摘要调试软件DRIVE MONITOR 安装时选择语言.
关键词调试软件, 语言
Key Words Drive monitor , Language
A&D Service & Support Page 2-4
问： DriveMonitor 安装时选择为英文,安装后却为德文?
答：DriveMonitor 软件包是用来调试或监控SIEMENS 变频器的工具,有强大的功能. DriveMonitor 安装时选择为英文,安装完再须修改一些设置才为英文菜单.具体步骤见下:
1.双击DriveMomitor 软件
2.选择第三列菜单,并下拉
3.选择第三栏— 语言选择为英文,再重起动DriveMomitor,此时即为英文菜单
A&D Service & Support Page 3-4
附录－推荐网址
西门子（中国）有限公司
自动化与驱动集团客户服务与支持中心
网站首页：/Service/
专家推荐精品文档：/Service/recommend.asp
驱动技术常问问题：/CN/view/zh/10803928/133000 “找答案”驱动技术版区：
/service/answer/category.asp?cid=1038
A&D Service & Support Page 4-4。

DRIVEMONITOER软件使用说明DRIVEMONITOR软件使用说明1.引言1.1 简介DRIVEMONITOR是一款专为车辆行驶数据监控和分析而开发的软件。

通过这个软件，用户可以实时监控车辆的行驶状况、记录行驶过程中产生的数据，并进行数据的分析和报告。

本文档将详细介绍DRIVEMONITOR软件的安装、运行和使用方法。

2.安装2.1 系统要求在开始安装DRIVEMONITOR软件之前，请确保您的计算机符合以下最低系统要求：- 操作系统：Windows 7或更高版本- 处理器.1 GHz或更高速度- 内存.2 GB或更大- 硬盘空间：至少100 MB的可用空间2.2 和安装1.访问DRIVEMONITOR官方网站（）并软件安装包。

2.双击安装包文件，按照提示完成软件的安装。

3.安装完成后，启动DRIVEMONITOR软件。

3.登录和注册3.1 用户账号在首次运行DRIVEMONITOR软件时，您需要创建一个新的用户账号或者使用已有的账号进行登录。

用户账号是用来管理和保存您的行驶数据和报告。

3.2 注册新账号1.在登录界面“注册”按钮。

2.填写必要的信息，包括用户名、密码、电子邮件地质等。

3.“注册”按钮完成账号注册。

3.3 登录账号1.在登录界面输入您的用户名和密码。

2.“登录”按钮即可登录账号。

4.主界面4.1 仪表盘DRIVEMONITOR的主界面是一个仪表盘，显示了实时的车辆行驶信息和数据统计。

- 车速和转速：显示当前车辆的速度和引擎转速。

- 里程和油耗：显示车辆已行驶的总里程和当前的燃油消耗情况。

- 数据统计图表：显示车辆行驶过程中的各项数据统计信息，如速度、加速度、油耗等。

4.2 菜单栏菜单栏位于界面的上方，提供了各种功能和操作选项。

- 文件：包括新建、打开和保存行驶数据和报告的操作。

- 编辑：包括复制、粘贴和删除数据的操作。

- 设置：用于设置软件的选项和参数。

- 帮助：提供软件的使用帮助和技术支持。

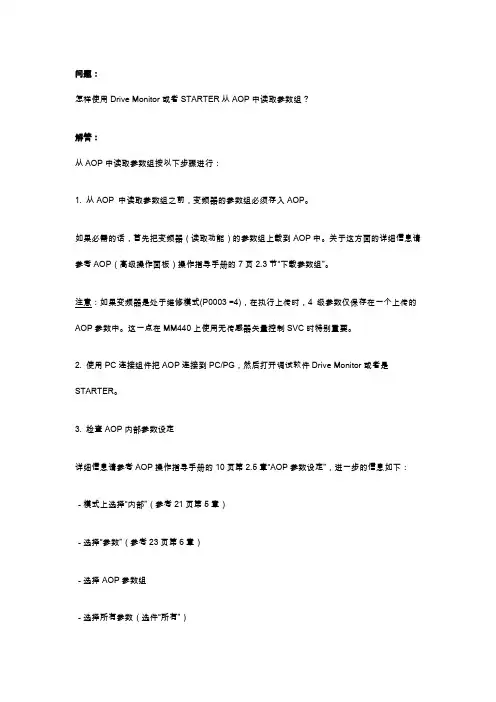

问题：怎样使用Drive Monitor或者STARTER从AOP中读取参数组？解答：从AOP中读取参数组按以下步骤进行：1. 从AOP 中读取参数组之前，变频器的参数组必须存入AOP。

如果必需的话，首先把变频器（读取功能）的参数组上载到AOP中。

关于这方面的详细信息请参考AOP（高级操作面板）操作指导手册的7页2.3节“下载参数组”。

注意：如果变频器是处于维修模式(P0003 =4)，在执行上传时，4 级参数仅保存在一个上传的AOP参数中。

这一点在MM440上使用无传感器矢量控制SVC时特别重要。

2. 使用PC连接组件把AOP连接到PC/PG，然后打开调试软件Drive Monitor或者是STARTER。

3. 检查AOP内部参数设定详细信息请参考AOP操作指导手册的10页第2.5章“AOP参数设定”，进一步的信息如下：－模式上选择“内部”（参考21页第5章）－选择“参数”（参考23页第6章）－选择AOP参数组－选择所有参数（选件“所有”）－设定P0003为3如果需要的话必须检查以下AOP的内部参数设置：基本从站地址P8552 ＝0 （根据需要地址可以选择）标准波特率P8553 = 6 或者更高（例如：8表示38400波特）自动波特率 P8554 = 0 （自动波特率关闭）这些设置允许AOP和Drive Monitor / STARTER之间通信。

4. AOP必须处于从站模式。

AOP面板上应显示：“AOP 为PC 的一个从站”。

Drive Monitor 和STARTER 操作步骤分别如下：Drive Monitor（详细信息见10页2.6节AOP操作指导手册）5. 打开Drive Monitor，建立一个新的项目，在驱动属性域内，做如下设置：－选择变频器类型(MM420 / MM440)；－选择驱动版本；－总线地址= AOP 基本从站地址(P8552) ＋参数组号；－PZD的数量= 2 (与AOP操作手册里的设置不同)。
