一设备名称宫腔镜系统

宫腔镜设备技术参数-东营人民医院宫腔镜是一种用于直接观察子宫内膜、宫颈和输卵管等器官的医疗器械。

随着科技的进步和医疗技术的不断发展，宫腔镜设备的技术参数也不断提升。

作为一家有着多年临床经验的综合性医院，我们东营人民医院在宫腔镜检查方面也不断推出更加先进的设备和技术来满足患者的需求。

1. 宫腔镜设备的类型目前，市面上常用的宫腔镜设备大体上可以分为光纤宫腔镜、数字宫腔镜和三维立体宫腔镜。

其中，光纤宫腔镜是最早和最常见的一种宫腔镜设备，与数字宫腔镜和三维立体宫腔镜相比，它的成像质量略有欠缺且操作不太方便。

相比之下，数字宫腔镜和三维立体宫腔镜在成像质量、手术操作方便性等方面有了很大的提升。

2. 光纤宫腔镜的技术参数光纤宫腔镜是一种通过光纤导光的方式来进行照明和成像的宫腔镜设备。

下面是我们东营人民医院目前采用的光纤宫腔镜设备的主要技术参数：•型号：G9001•视距：190mm•视角：0°•管径：4.0mm•工作长度：305mm•成像系统：高清晰度CCD图像传感器•焦距：20mm-30mm•照明方式：氙气灯照明•照明强度：不低于15000lux•附件：可更换的多种采样器和清洁器•应用范围：适用于宫腔内膜异位症、子宫肌瘤、宫颈糜烂、宫颈松弛、不孕不育等相关疾病的检查和治疗。

3. 数字宫腔镜的技术参数数字宫腔镜是通过数字成像技术实现高清晰度成像的一种宫腔镜设备，与光纤宫腔镜相比具有更加清晰的图像和更加便捷的操作体验。

东营人民医院目前使用的数字宫腔镜的主要技术参数如下：•型号：N9001•视距：180mm•视角：30°•管径：3.8mm•工作长度：302mm•成像系统：高清度像传感器•焦距：15mm-25mm•照明方式：LED照明•照明强度：不低于20000lux•附件：可更换的采样器和清洁器•应用范围：适用于宫腔内膜异位症、子宫肌瘤、宫颈糜烂、宫颈松弛、不孕不育等相关疾病的检查和治疗。

4. 三维立体宫腔镜的技术参数三维立体宫腔镜是一种基于立体成像技术实现高清晰度成像的宫腔镜设备，具有成像清晰、手术操作精准等特点。

一、设备名称：宫腔镜系统二、配置要求：三、宫腔检查镜、冷刀治疗仪参数（一）、主机1. 高清摄像主机，1080P视频信号输出2. 数字化影像处理中心，具备数字化输出功能3. 具备HD-SDI、DVI、RGB、YPbPr、VBS、Y/C等信号输出端口4. 具备USB数字化存储端口5. 具备特殊光检查功能：NBI窄带成像6. 具备预冻结功能7. 可连接电子腹腔镜、3CCD摄像头、1CCD摄像头等硬性镜8. 可连接电子胆道镜、电子膀胱镜、电子输尿管镜、电子鼻咽喉镜等软性镜（二）、光源1. 300W氙灯光源2. 具备特殊光检查功能：NBI窄带成像3. 具有备用光源（12V、35W、500小时）4. 具有自动光亮度调节功能（三）、监视器1. ≥26英寸医学专用液晶监视器(四)、台车1.腔镜专用台车(五)、宫腔检查镜1. 3mm，30°光学视管，广角2. 管鞘插入部直径≤4.5mm3. 可高温高压灭菌4. 管鞘为持续灌流5. 器械通道直径≤3Fr.(六)、高清摄像头1. 高清输出，分辨率1920*10802. 遥控设置：带三个便捷按钮根据需要进行设置3. 电缆直径3.3mm，长度4m4. 可实现特殊光（NBI：窄带成像技术）观察5. 耐高温高压6. 电动调焦(七）高清工作站:医学专用工作站（八）冷刀治疗仪1. 用于宫腔疾病的治疗，满足子宫肌瘤（0/1/2型）、息肉、粘连、纵膈、畸形、丝线残留、胎盘残留以及宫腔内异物取出。

2. 既可采用机械能量操作（不带电操作），又可采用电能量操作；即可以使用生理盐水作为膨宫液，也可以使用甘露醇、葡萄糖作为膨宫液。

3. 平行视野宫腔镜一条，镜子视野方向 12°,视野范围80度4. 平行视野宫腔镜具有13Fr器械通道，蓝宝石镜面，可高温高压消毒。

器械通道可以进入不小于4mm硬性器械在宫腔内开展检查、治疗5. 27mm连续灌流外鞘、闭孔器一套6. 配合HEOS宫腔镜通道使用的直径3mm手术器械，手术器械至少包括3mm 双开弯剪、3mm单开微型直剪、3mm带齿抓钳、3mm无创抓钳以及3mm左弯分离器钳等。

一、宫腔镜手术发展史宫腔镜技术发展至今大概有160年，但直到近20多年，宫腔镜技术才不断完善起来，并诞生了宫腔镜的电手术，为妇科医生创出了许多经典的手术方式。

根据宫腔镜发展史上的几个里程碑，我们可将宫腔镜的发展归纳为以下几个阶段：（一）宫腔镜的起源(1869年)宫腔镜的发展并非偶然而成，而是在其它各科内窥镜的不断演变和进化中逐渐成型。

人类将自己的视野深入到自己的身体内部，为了更直观地探索人类宫腔的奥秘，各国的医学工程学家及妇产科的先驱为此付出了艰辛劳动和努力。

发明宫腔镜的关键是如何将器械置入宫腔并利用外界光源看到宫腔内的情况。

第一个提出应用内镜检查子宫腔的人是德国法兰克福外科医生PhilippBozzini（1773~1809年）。

1804年，他利用日光源做成最早的内窥镜器械，不仅可以窥视宫腔，还可以进行口腔、鼻腔、膀胱、阴道、宫颈和子宫等器官的检查，故Bozzini被认为是“内窥镜之父”。

但随着他的不幸早逝，所有关于光导系统的研究工作都被迫停止，然而他有的关内镜的理论和设想一直影响着许多学者为之奋斗。

1853年，法国医生Antonin J.Desomeaux提交给法国医学会一个可操作的膀胱镜，可利用光线透过粘合在镜体末端的玻璃窗观察到充满尿液的膀胱，其它的操作器械可从侧道进入。

1869年，爱尔兰的Pantaleoni 为一位绝经后异常子宫出血的患者进行了宫腔镜检查，发现宫腔息肉样新生物，并在宫腔镜直视下进行了硝酸银烧灼。

Pantaleoni 首先在英国杂志上提出了宫腔镜(Hysteroscopy)的概念，又被称为子宫镜(Metroscopy or uteroscopy)，从而揭开了人类探索应用宫腔镜的序幕。

（二）宫腔镜诊断时代(1869一1976年)虽然宫腔镜起源较早，但由于宫腔狭窄、出血、照明不佳及光源不良等障碍，使宫腔镜在之后几十年的发展处于停滞状态。

1907年，David发明了不用膨宫液的接触型宫腔镜，才又重新唤起人们对宫腔镜的兴趣，之后一段时间宫腔镜发展有所加快，但这种宫腔镜不能很准确和全面地评估整个宫腔情况，仅适用于宫颈内膜检查或全景式宫腔镜检查后对病理可疑处进行检查。

一、宫腔镜设备（一）、高清腔镜系统1.全数字高清三晶片摄像系统（摄像主机和摄像头），数量：1 套1.1高清三晶片摄像主机；1.2摄像主机及摄像头均采用逐行扫描技术；1.3水平分辨率：≥1100线；1.4图像输 含有 DVI 数字接口；1.5含有≥9种专业手术模式。

1.6最低光照度≤1LUX，信噪比≥75dB；1.7中文操作菜单。

2.氙灯冷光源(涉及纤维导光束)，数量：1 套2.1灯泡功率：300W 氙灯光源2.2灯泡寿命：≥500小时2.3导光束：长度≥300cm，可高温高压灭菌消毒2.4大屏幕液晶显示2.5能显示灯泡累计使用时间，实时监测灯泡使用状况2.6灯泡含有射频识别的功效，可自动识别使用时间2.7椭球反光杯灯泡2.8万能插口，兼容 2-6.5mm 光纤3.医用专业液晶监视器，数量：1 台3.1分辨率：分辨率≥1920*10803.2液晶屏≥24英寸3.3可视角度：左右+/-85°、上下+/-85°3.4含有腹腔镜、关节镜等原则手术模式3.5图像输入含有 DVI 高清数字接口4.宫腔电切镜（进口）1 套1、30 度、直径 4mm 新型不失真超广角镜，工作长度 307mm，可浸泡，可高温高压，可气熏消毒；2、镜头采用国际原则卡口，能够适配任何原则接口的冷光源和摄像系统；3、内窥镜体采用双层金属外鞘，镜体与内部水晶体连接采用特殊 UV 材料，耐高温、高压消毒.4、内窥镜为采用水晶蓝宝石柱状透镜光学系统，镜头采用环形光源，发光点均匀分布在镜头四周，只需极少光亮就能清晰成像。

5、宫腔检查镜 2 套（进口）1.30 度不失真超广角镜高温高压消毒，直径 4mm，工作长度 307mm；2.镜头采用国际原则卡口，能够适配任何原则接口的冷光源和摄像系统；3.内窥镜体采用双层金属外鞘，镜体与内部水晶体连接采用特殊 UV 材料，耐高温、高压消毒；4.内窥镜为采用水晶蓝宝石柱状透镜光学系统，镜头采用环行光源，发光点均匀分布在镜头四周，只需极少光亮就能清晰成像。

全高清数字宫腔镜系统一、产品配置：二、技术参数：1、高清数字三晶片摄像主机（原装进口，两套）1.1 HDTV高清,分辨率为1920*1200P，逐行扫描采集信号；★1.2 从CMOS晶片开始16:9高清图像采集、传输、处理、显示，系统达到全程高清数字化信号，具有3组COMS晶片，用于高清光学腔镜手术；★1.3；支持SD卡和USB录像功能，并具有Jog-dial控制功能；1.4 术野画面多级电子放大功能，图像亮度多级可调。

具有放大，影像尺寸可调或图像冻结功能；1.5 可根据手术需要，动态调节画面亮度，暗处增亮，并降低反光；★1.6 具有画中画及区域显示优化模式（圆屏，宽屏，全屏）；★1.7 有DVI、HDMI、HD-SDI 等的高清端子输出，而且兼具模拟输出；★1.8液晶显示屏7英寸操作菜单，方便各项功能调节；1.9全自动OSD白平衡调节(屏幕显示)；1.10人体工程学摄像头外型设计；1.11自动功能：自动对焦、自动白平衡、自动增益、自动快门；1.12遥控功能：手柄带多项遥控功能，控制主机各项功能及其他外接设备；1.13专用光学高清3CMOS防水摄像头；1.14 最低照度：2Lux；1.14双变焦光学镜头，16-32mm。

2、LED冷光源(原装进口，两台)★2.1、LED和激光混合能源灯（提供CE或FDA检测证明）；2.2、色温≥6000K；2.3、高亮度，低产热量，智能调光功能；★2.4、使用寿命≥30000小时；2.5、显色指数≥60；2.6、温度自动调节控制；2.7、摄像头可远程调节光源设置；2.8、支持电位器模拟与数字按键调光；★2.9、光导连接器：万用接口，可连接所有品牌光导纤维。

3、最新型医用监视器(原装进口，两台)3.1全高清医用监视器，尺寸26英寸，LED高清屏，具备DVI HD-SDI输入端子；3.2分辨率为1920*1080p；3.3双面抗反射涂层。

具备画中画、画上画功能，单屏双显示；3.4有多种功能菜单方便设置；★3.5 与摄像主机同品牌。

妇科使用仪器设备1．腹腔镜：是一种带有微型摄像头的器械，腹腔镜手术就是利用腹腔镜及其相关器械进行的手术。

应用：妇科微创手术，包括子宫肌瘤，宫外孕，卵巢囊肿等2．宫腔镜：宫腔镜是一项新的、微创性妇科诊疗技术，用于子宫腔内检查和治疗的一种纤维光源内窥镜，包括宫腔镜、能源系统、光源系统、灌流系统和成像系统；它是利用镜体的前部进入宫腔，对所观察的部位具有放大效应，以直观、准确成为妇科出血性疾病和宫内病变的首选检查方法。

宫腔镜优势精准测定：高科技微创诊疗器械，最大程度上实现宫内病变精准测定；诊断更准确：高科技纤维光源内窥镜，包括宫腔镜、能源系统、光源系统、灌流系统和成像系统，更直接、准确、可靠、减少漏诊，明显提高诊断准确率，不仅能直接看到检查子宫内生理、病理病变，还能疏通闭塞的输卵管，切除黏膜下肌瘤，或去除导致出血的子宫内膜；不用开腹的手术：微创手术的典范，宫腔镜手术具有痛苦小、出血少、手术时间短、术后恢复快、住院时间短、并发症少、不影响卵巢功能等特点，保留子宫的生理完整性，创伤小。

3．短波：治疗特色：由于热疗使炎症组织的通透性增加，药物更易扩散，组织的吸收及代谢更好，从而达到综合治疗炎症的目的。

这种利用生物物理的方式达到治疗目的非手术疗法在治疗过程中几乎不对患者构成损伤和痛。

低损伤和微创介入治疗是世界卫生组织(WHO)极力提倡的，代表了当今医疗和康复器械的发展方向。

治疗效果治疗精确、灭菌全面、疗程更短、杜绝复发。

对盆腔炎、附件炎、膀胱炎、生殖道感染疾病等有显著疗效。

是治疗各种妇科病的首选仪器。

体外短波治疗仪以远大于体内微波和体内射频的功率，以非介入方式，采用不接触人体的容性加热电极，加热治疗患部。

由于热疗使炎症组织的通透性增加，药物更易扩散，组织吸收及代谢更好，从而达到综合治疗炎症的目的。

该仪器利用生物物理的方式原理，达到治疗目的。

非手术疗法在治疗过程中，不对病人构成损伤和痛苦。

尤其对盆腔炎、附件炎等疾病有显著疗效。

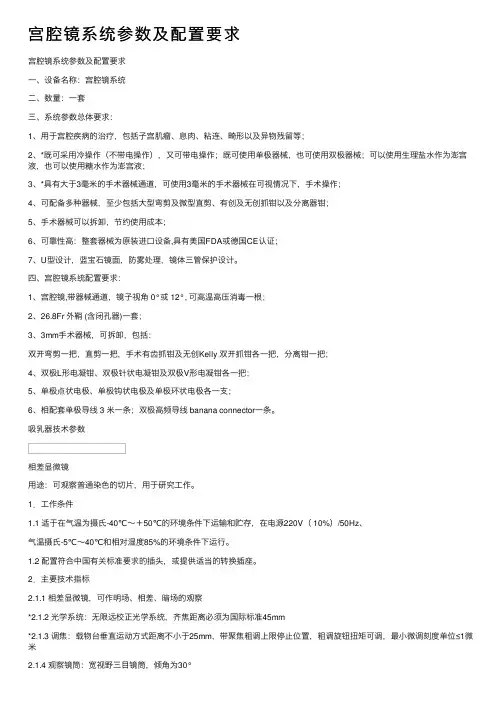

宫腔镜系统参数及配置要求宫腔镜系统参数及配置要求⼀、设备名称：宫腔镜系统⼆、数量：⼀套三、系统参数总体要求：1、⽤于宫腔疾病的治疗，包括⼦宫肌瘤、息⾁、粘连、畸形以及异物残留等；2、*既可采⽤冷操作（不带电操作），⼜可带电操作；既可使⽤单极器械，也可使⽤双极器械；可以使⽤⽣理盐⽔作为澎宫液，也可以使⽤糖⽔作为澎宫液；3、*具有⼤于3毫⽶的⼿术器械通道，可使⽤3毫⽶的⼿术器械在可视情况下，⼿术操作；4、可配备多种器械，⾄少包括⼤型弯剪及微型直剪、有创及⽆创抓钳以及分离器钳；5、⼿术器械可以拆卸，节约使⽤成本；6、可靠性⾼：整套器械为原装进⼝设备,具有美国FDA或德国CE认证；7、U型设计，蓝宝⽯镜⾯，防雾处理，镜体三管保护设计。

四、宫腔镜系统配置要求：1、宫腔镜,带器械通道，镜⼦视⾓ 0°或 12°, 可⾼温⾼压消毒⼀根；2、26.8Fr 外鞘 (含闭孔器)⼀套；3、3mm⼿术器械，可拆卸，包括：双开弯剪⼀把，直剪⼀把，⼿术有齿抓钳及⽆创Kelly 双开抓钳各⼀把，分离钳⼀把；4、双极L形电凝钳、双极针状电凝钳及双极V形电凝钳各⼀把；5、单极点状电极、单极钩状电极及单极环状电极各⼀⽀；6、相配套单极导线 3 ⽶⼀条；双极⾼频导线 banana connector⼀条。

吸乳器技术参数相差显微镜⽤途：可观察普通染⾊的切⽚，⽤于研究⼯作。

1．⼯作条件1.1 适于在⽓温为摄⽒-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、⽓温摄⽒-5℃～40℃和相对湿度85%的环境条件下运⾏。

1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标2.1.1 相差显微镜，可作明场、相差、暗场的观察*2.1.2 光学系统：⽆限远校正光学系统，齐焦距离必须为国际标准45mm*2.1.3 调焦：载物台垂直运动⽅式距离不⼩于25mm，带聚焦粗调上限停⽌位置，粗调旋钮扭矩可调，最⼩微调刻度单位≤1微⽶2.1.4 观察镜筒：宽视野三⽬镜筒，倾⾓为30°*2.1.5 照明装置：内置透射光柯勒照明器，长效⽩光LED光源，寿命≥20000⼩时。
